GE H201CI-1 产品介绍
产品说明

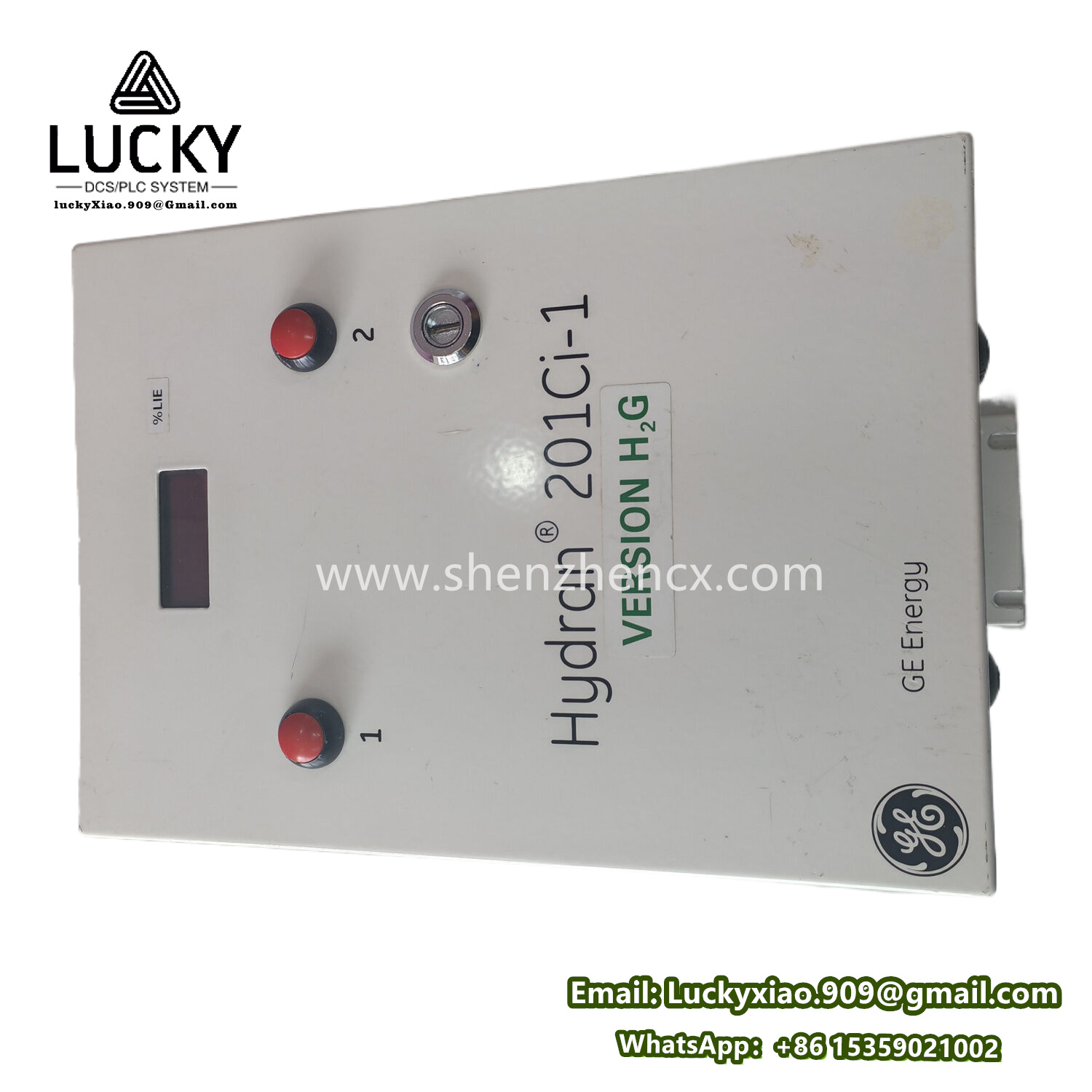

GE H201CI-1 是一款专为变压器等充油电气设备设计的在线油中氢气监测装置，隶属于 GE Hydran 系列油中气体监测产品，主要应用于电力系统、工业变压器及电抗器的早期故障预警。其核心功能是实时监测绝缘油中溶解氢气（H₂）的浓度，通过捕捉氢气浓度异常升高的趋势，提前发现设备内部的局部放电、过热等潜在故障，为设备运维提供数据支持。
该装置采用高精度气体传感器和微流控技术，具备响应速度快、测量稳定性高的特点，工业级防护设计使其能在户外变电站、工业车间等复杂环境中可靠运行。装置支持本地显示与远程通信，可直接接入电力监控系统，实现无人值守场景下的智能化监测。
产品技术参数
- 监测气体：专一监测氢气（H₂），针对变压器故障最敏感的特征气体设计。
- 测量范围：0 - 1000 μL/L（微升每升），分辨率 1 μL/L，满足变压器正常运行至故障状态的全范围监测。
- 测量精度：±5% 测量值（在 20 - 800 μL/L 范围内），确保数据的准确性与可靠性。
- 响应时间：从气体浓度变化到输出稳定信号≤15 分钟，快速捕捉故障初期的气体变化。
- 电源要求：24V DC 直流供电，功耗≤8W，适配工业常用直流电源系统，具备反接保护功能。
- 通信接口：标配 RS485 接口（支持 Modbus RTU 协议），可选配以太网模块，便于接入远程监控平台。
- 工作环境：工作温度 - 30℃至 + 65℃，相对湿度 0 - 95%（无冷凝），防护等级 IP65，适应户外及多尘环境。
- 物理规格：直径 100mm× 高度 200mm（探头部分），重量约 1.5kg，采用法兰或螺纹安装，直接接入变压器油取样阀。
使用方法
- 安装固定：选择变压器油箱侧面或顶部的取样阀位置，通过配套法兰或螺纹接口将探头垂直安装（确保油液能自然流入传感器腔室），安装时需使用密封垫片防止漏油，紧固力矩符合设备说明书要求。
- 接线配置：通过电缆连接 24V DC 电源（区分正负极），通信线接入监控系统的 RS485 总线，注意与其他设备共地，避免信号干扰。接线完成后用防水接头密封电缆入口，防止雨水渗入。
- 初始化与校准：通电后装置自动启动，约 30 分钟完成预热进入正常监测状态。首次使用或每 12 个月需进行校准：通入已知浓度的氢气标准气体，通过本地按键或上位机软件完成校准参数修正，校准过程需确保装置与标准气瓶连接密封。
- 运行与维护：装置正面 LCD 显示屏实时显示当前氢气浓度及设备状态（正常 / 报警），当浓度超过预设阈值（可自定义）时，本地声光报警并通过通信接口发送报警信号。日常维护每 6 个月进行一次：检查探头密封情况、清洁表面灰尘，确认电缆连接牢固，无需定期更换传感器（设计寿命≥5 年）。
系统介绍
在变压器状态监测系统中，H201CI-1 作为核心监测单元，与数据采集终端、后台分析系统共同构成三级监测体系：
- 监测层：H201CI-1 直接浸入变压器油中，通过内置传感器实时采集氢气浓度，经内部处理后转换为数字信号。
- 传输层：通过 RS485 总线或以太网将数据传输至就地数据采集终端，终端汇总多台装置的数据并进行初步分析。
- 应用层：数据上传至后台监控系统，系统通过趋势分析算法（如梯度变化率、累积增量）判断设备状态，生成运维建议，支持通过手机 APP 推送报警信息。
典型应用场景：在 220kV 变电站中，多台 H201CI-1 分别监测主变、站用变的油中氢气浓度，数据接入变电站综合自动化系统，当某台变压器氢气浓度在 24 小时内上升超过 50 μL/L 时，系统自动触发预警，运维人员可及时安排离线检测，避免故障扩大。
同系列相关型号推荐
- H201CI-2：在 H201CI-1 基础上增加湿度监测功能，同时监测油中氢气与水分含量，适合高湿度地区或对绝缘状态要求严格的设备。
- H202CI：双气体监测装置，可同时监测氢气（H₂）和甲烷（CH₄），覆盖更多故障类型（如过热兼局部放电），提升故障诊断准确性。
- H301CI：多组分监测型号，支持氢气、甲烷、乙烷、乙烯、乙炔 5 种气体同时监测，具备完整的故障类型识别算法，适合大型变压器及电抗器。
- H201CI-1G：防爆版，通过 ATEX 认证，适用于煤矿、化工等存在易燃易爆气体的危险环境中的变压器监测。
- H201CI-L：低功耗版，功耗降至≤5W，支持电池供电（续航≥3 年），适合无外接电源的偏远地区小容量变压器。
- Hydran 201i：智能升级型号，内置 AI 诊断算法，可自动区分故障类型（局部放电 / 过热）并评估故障严重程度，简化运维决策流程。
