GE 保护与监测单元 SR489-P5-LO-A20-E 工业电机保护继电器
- 品牌：GE
- 型号：SR489-P5-LO-A20-E
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE SR489-P5-LO-A20-E 产品介绍
产品说明

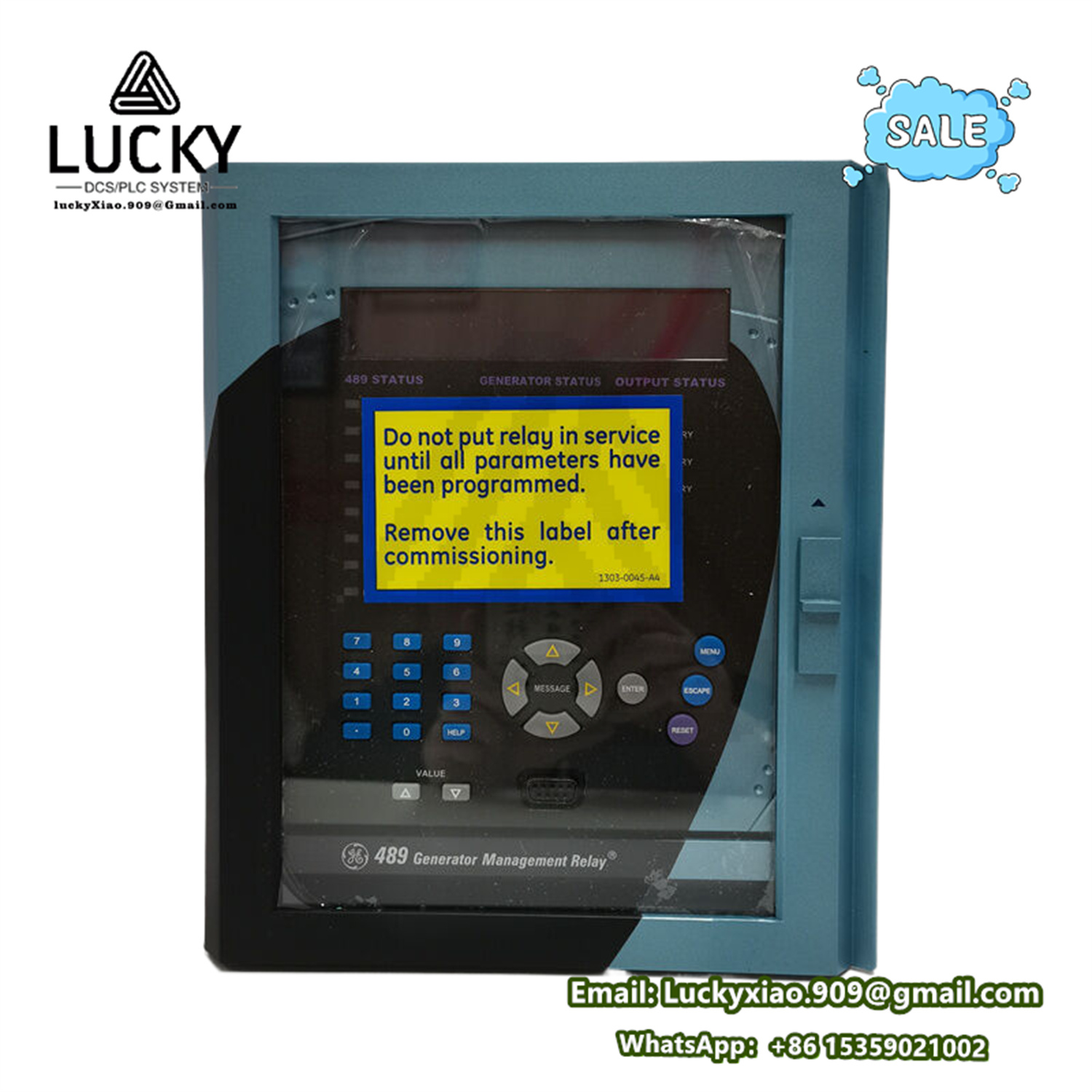

GE SR489-P5-LO-A20-E 是一款高性能工业电机保护继电器，隶属于 GE SR489 系列智能保护装置，主要应用于低压电动机、发电机及变压器的综合保护与控制场景，广泛适配石油化工、冶金、制造业等行业的关键电机设备，尤其适合对保护精度、通信功能及环境适应性有严格要求的工业环境。
该产品以微处理器为核心，集成多种保护功能（如过流、过载、缺相、接地故障等），能实时监测电机运行参数并在异常时快速动作，避免设备损坏。其具备高精度测量与数字化通信能力，支持与 PLC、SCADA 系统无缝对接，实现远程监控与参数配置。工业级设计使其能在 - 30℃至 + 70℃的宽温环境中稳定运行，防护等级达 IP20，适配控制柜内安装需求。
产品技术参数
- 保护功能：涵盖过电流（反时限 / 定时限）、过载（热记忆特性）、缺相、相序错误、接地故障（剩余电流检测）、堵转、欠压 / 过压保护，动作值与延时可自定义设置。
- 测量参数：三相电流（0-500A，通过电流互感器接入）、线电压（0-690V）、功率因数、有功 / 无功功率、电度计量，测量精度 ±0.5% FS。
- 额定输入：电流互感器二次侧电流 5A（默认）/1A（可选），电压输入 220V AC 或 380V AC（线电压），频率 50/60Hz 自适应。
- 输出配置：2 路独立继电器输出（常开触点，容量 5A/250V AC），用于跳闸控制或报警；1 路模拟量输出（4-20mA），可映射电流、功率等参数。
- 通信接口：标配 RS485 接口（支持 Modbus RTU 协议），可选配以太网模块（支持 Modbus TCP/IP），通信波特率 9600-115200bps 可调。
- 电源要求：辅助电源 85-265V AC/DC 宽范围，功耗≤8W，具备反接保护与浪涌抑制功能。
- 环境指标：工作温度 - 30℃至 + 70℃，存储温度 - 40℃至 + 85℃；相对湿度 5%-95%（无冷凝）；抗振动符合 IEC 60068-2-6 标准（10-500Hz，10g 加速度）。

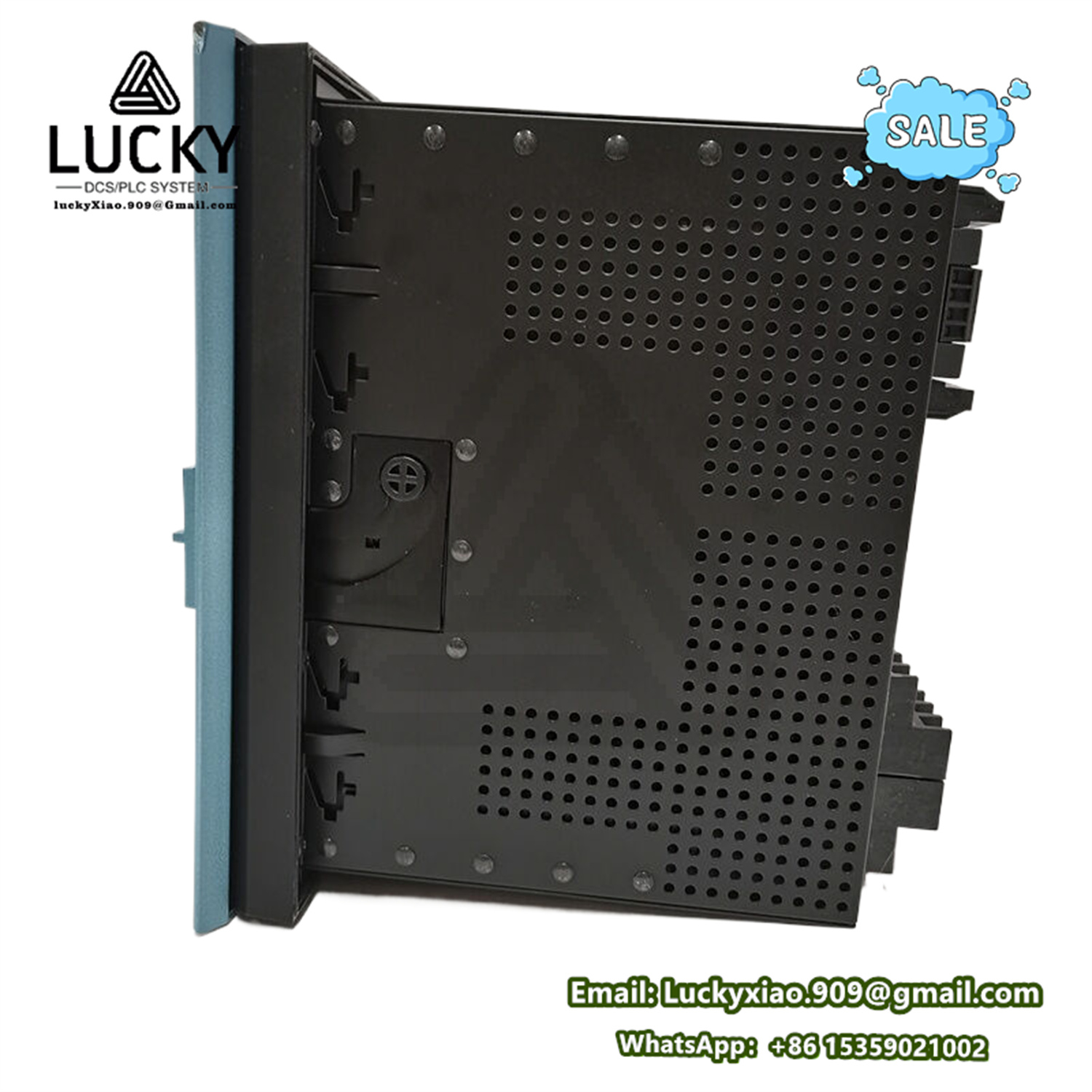

- 物理规格：尺寸 96mm×96mm×120mm（宽 × 高 × 深），面板式安装（开孔尺寸 92mm×92mm），前面板配备 LCD 显示屏与 4 个操作按键，支持中文菜单。
使用方法
- 安装固定：
- 在控制柜面板上开 92mm×92mm 安装孔，将继电器从面板前方嵌入，用配套螺母紧固，确保安装牢固无松动；
- 安装位置需远离强磁场设备（如接触器、变频器），避免电磁干扰影响测量精度，与其他设备间距≥50mm。
- 接线操作：
- 电流回路：电流互感器二次侧（5A/1A）接入继电器 IA、IB、IC 端子，注意相序对应，公共端 N 需可靠接地；
- 电压回路：接入三相线电压（如 UAB、UBC、UCA），确保电压等级与继电器额定值匹配，零线 N 接入对应端子；
- 控制回路：继电器输出端子（NO/COM）连接接触器跳闸线圈，辅助电源接入 L/N 端子，区分交直流类型；
- 通信线：RS485 接口采用屏蔽双绞线连接，A/B 线对应接入，屏蔽层单端接地至控制柜接地排。
- 参数配置：
- 通电后通过面板按键进入菜单，设置电机额定电流、互感器变比、保护定值（如过流阈值、过载时间曲线）及通信参数（地址、波特率）；
- 支持通过 GE PowerManager 软件连接继电器，批量导入 / 导出配置文件，简化多台设备调试流程；
- 配置完成后需进行模拟测试：通入模拟电流 / 电压信号，验证保护动作的准确性与可靠性。
- 运行与维护：
- 正常运行时，LCD 实时显示三相电流、电压及运行状态，绿灯常亮；故障时红灯点亮并显示故障代码（如 “OC” 表示过流）；
- 每月检查面板显示是否正常，接线端子是否松动；每季度通过软件读取历史故障记录，分析电机运行趋势；
- 每年进行一次校验：使用继电保护测试仪通入标准信号，校准测量精度与保护动作值，确保符合要求。
系统介绍
在工业电机控制系统中，SR489-P5-LO-A20-E 作为核心保护与监测单元，构建多层次安全防护体系：
- 感知层：通过电流互感器、电压传感器采集电机运行参数，实时传输至继电器，实现对过流、过载等异常状态的快速检测。
- 保护控制层：继电器内置微处理器对数据进行分析，当检测到故障时，立即驱动继电器输出切断电机电源（跳闸时间≤50ms），同时记录故障类型与发生时间。
- 通信层：通过 RS485 或以太网接口将实时数据（电流、电压、功率）与故障信息上传至 PLC 或 SCADA 系统，支持远程复位、参数修改及历史数据查询。
- 监控层：操作人员通过 HMI 界面监控电机运行状态，设置保护参数阈值，当发生故障时接收报警信息并联动相关设备（如声光报警、备用电机启动）。
典型应用场景：在石化行业的泵机组控制系统中，该继电器监测循环水泵电机的三相电流与电压，当出现叶轮堵塞导致的过载时，按热记忆曲线延时跳闸，同时通过 Modbus 协议将故障信息发送至 DCS 系统，触发备用泵自动投入，确保生产连续运行。
同系列相关型号推荐
- SR489-P5-LO-A10-E：基础版，减少接地故障保护功能，模拟量输出为 1 路，适合对保护需求简单的普通电机（如风机），成本降低约 15%。
- SR489-P5-LO-A30-E：增强版，增加温度保护（支持 PTC/NTC 热敏电阻输入）与谐波分析功能，适配需监测绕组温度的高压电机（如压缩机）。
- SR489-P5-LO-B20-E：通信扩展版，标配以太网接口（Modbus TCP/IP）与 PROFINET 协议，可直接接入西门子 PLC 系统，适合智能化工厂网络。
- SR489-P5-HI-A20-E：高分断能力版，继电器输出触点容量提升至 10A，支持直接驱动大容量接触器，无需中间继电器，简化控制回路。
- SR489-P5-LO-A20-EX：防爆认证版，通过 ATEX II 3G 认证，适合危险区域（如化工车间）的电机保护，防护等级提升至 IP65。
- SR489-P6-LO-A20-E：多功能版，集成电机启动控制（直接启动 / 星三角启动逻辑），减少外部控制回路元器件，适合小型电机控制柜。
