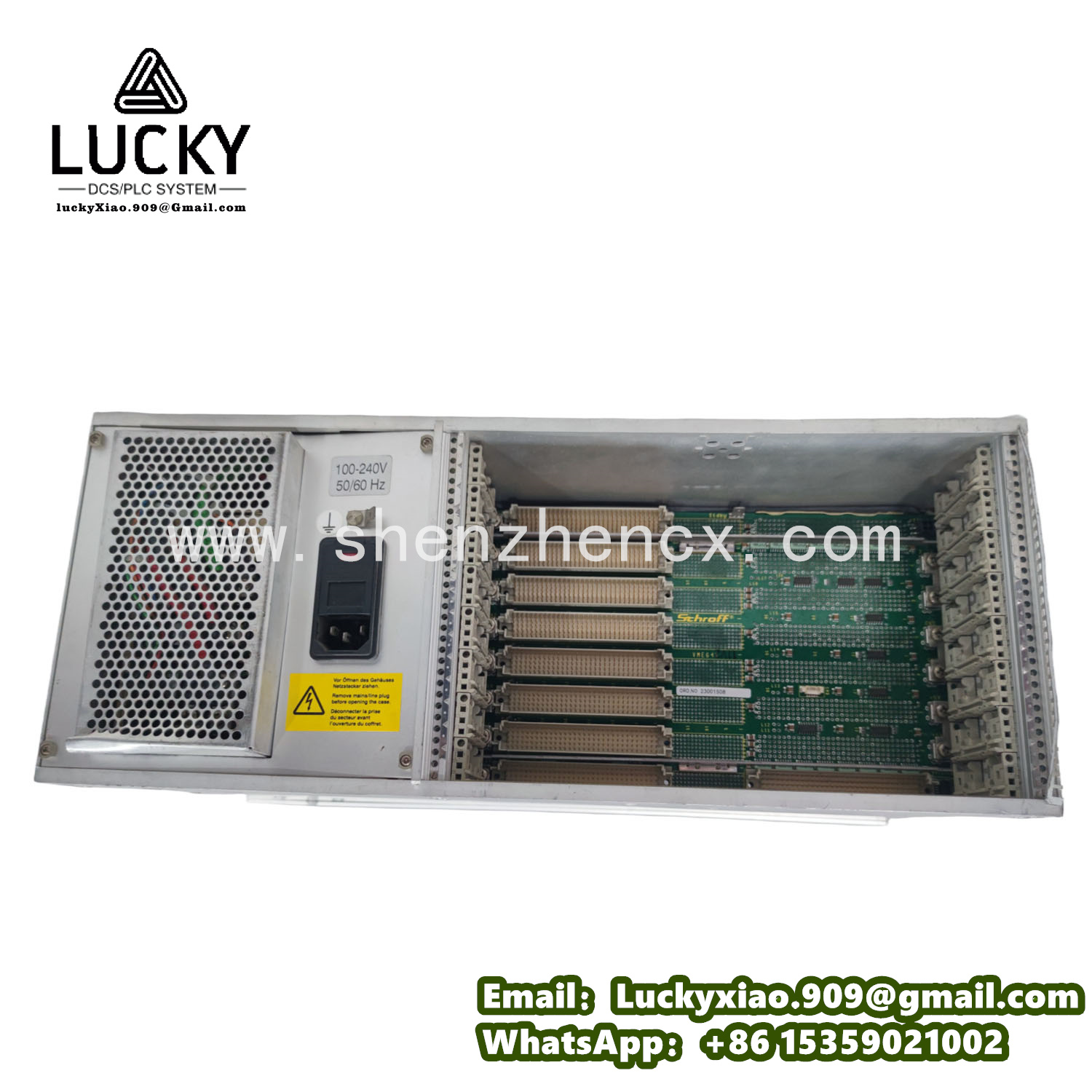

GE 20836416 产品介绍
产品说明
GE 20836416 是一款专为分布式控制系统（DCS）设计的控制框架连接重组备件，隶属于 GE 工业自动化控制系统的核心组件系列，主要应用于电力、石化、冶金等行业的大型工业控制场景，承担控制模块间信号中转、冗余切换及框架互联的关键功能。
作为 DCS 系统的 "神经连接器"，该产品通过标准化接口实现不同功能模块（如 CPU 模块、I/O 模块、通信模块）的高效互联，支持系统架构的灵活重组与扩展。其工业级设计确保在复杂电磁环境中稳定传输控制信号与诊断信息，适配 GE 系列控制系统的冗余架构需求，当主链路故障时可快速切换至备用通道，保障工业生产的连续性。相较于普通连接组件，该型号强化了抗振动性能与温度适应性，能在恶劣工业环境中长期可靠运行，是大型流程工业控制系统不可或缺的关键备件。
产品技术参数
- 功能类型：DCS 控制框架专用连接重组模块，支持多模块协同工作与冗余配置切换。
- 接口特性：
- 标准背板总线接口，兼容 GE 系列控制模块通信协议；
- 支持最多 16 个扩展插槽的信号路由，传输速率≥100Mbps；
- 具备 8 路独立信号隔离通道，隔离电压≥2500V AC（1 分钟）。
- 电气参数：
- 工作电源：24V DC 直流供电，电压允许波动范围 ±15%；
- 功耗≤8W（满负载状态），具备过流保护与反接保护功能；
- 信号传输延迟≤1ms，确保实时控制指令的精准传递。
- 冗余能力：支持双路电源输入与信号通道冗余设计，切换时间≤50ms，满足 SIL 2 安全等级要求。
- 环境指标：
- 工作温度：-40℃至 + 70℃，存储温度：-55℃至 + 85℃；
- 相对湿度：5% - 95%（无冷凝），抗振动符合 IEC 60068-2-6 标准（10-2000Hz，10g 加速度）；
- 防护等级：IP20（模块本体），适应控制柜内安装环境。
- 物理规格：
- 尺寸：长 180mm× 宽 120mm× 高 60mm，采用导轨式或面板式安装；
- 重量约 350g，前端配备状态指示灯（电源、通信、冗余切换）。
- 认证标准：符合 CE、UL 工业认证，通过 IEC 61010-1 电气安全标准。
使用方法
- 安装准备：
- 安装前确认 DCS 控制柜已断电，清理安装区域灰尘与杂物；
- 检查模块引脚与框架插槽是否匹配，确保无弯曲或氧化现象；
- 按照系统设计图纸确定安装位置，需预留至少 50mm 的散热空间，远离大功率发热元件。
- 机械安装：
- 采用 35mm DIN 导轨安装时，将模块沿导轨推入并锁紧固定卡扣，确保安装牢固无松动；
- 若为面板安装，使用 M3 螺丝固定，拧紧扭矩控制在 0.5-0.8N・m，防止过度用力损坏壳体。
- 电气连接：
- 电源连接：区分 24V DC 正负极（"+V" 接正极，"0V" 接负极），推荐使用 0.75mm² 铜芯导线，接线端子需拧紧；
- 信号连接：通过专用背板连接器与控制框架对接，确保引脚完全插入到位，紧固接口螺丝；
- 冗余配置：双电源输入需分别连接至不同电源回路，信号冗余通道需按 A/B 路标识对应接线。
- 调试与验证：
- 通电后检查状态指示灯：电源灯（PWR）常亮表示供电正常，通信灯（COM）闪烁表示数据传输正常；
- 通过系统组态软件确认模块识别状态，执行冗余切换测试（断开主通道验证备用通道自动投入）；
- 记录初始诊断信息，包括模块温度、通信速率、冗余状态等参数，作为后续维护基准。
- 维护要点：
- 日常巡检每月一次，检查指示灯状态与连接紧固性，清理表面灰尘；
- 每年进行一次全面检测，包括绝缘电阻测试（≥100MΩ）与信号传输延迟校验；
- 更换模块时需记录原模块配置参数，新模块需导入相同参数以确保系统兼容性。
系统介绍
在 DCS 控制系统架构中，GE 20836416 作为核心连接组件，构建起模块化控制框架的 "高速公路"，其系统集成作用体现在三个层级：
- 物理层互联：实现 CPU 模块、I/O 模块、通信模块的物理连接，通过标准化接口消除不同功能模块间的兼容性障碍，支持控制框架的灵活扩展（最多可扩展至 4 个联锁框架）。
- 数据层传输：作为信号路由中枢，负责将传感器采集数据传输至 CPU 处理，同时将控制指令分发至执行机构，确保全系统数据传输的实时性与同步性。
- 冗余层保障：在冗余控制系统中，该模块实时监测主备通道状态，当检测到主通道故障（如信号中断、错误率超标）时，自动触发无扰切换机制，确保控制链路不中断。
典型应用场景：在大型石化联合装置的 DCS 系统中，GE 20836416 被安装于中央控制框架，连接过程控制站的 CPU 模块与分布式 I/O 单元，实现反应釜温度、压力等关键参数的实时采集与控制指令的精准执行。当某段通信链路因电磁干扰中断时，模块在 30ms 内完成冗余切换，避免生产过程波动。
同系列相关型号推荐
- GE 20836417：增强型连接重组模块，支持 24 路信号通道，冗余切换时间≤20ms，适合大型冗余控制系统的核心框架连接。
- GE 20836420：带光电隔离的安全型版本，隔离电压提升至 5000V AC，支持 SIL 3 安全等级系统，适配核电、化工等高危场景。
- GE 20836415：基础版连接模块，简化冗余功能，适合中小型控制系统，成本降低约 30%。
- GE ESP10B：通信扩展型连接组件，集成以太网转换功能，支持控制框架与上层信息系统的直接互联。
- GE ITM11A：智能诊断型连接模块，内置状态监测芯片，可实时上传链路健康度数据，支持预测性维护。
- GE VG5SK8I：高环境适应性版本，工作温度扩展至 - 55℃至 + 85℃，抗振动等级提升至 20g，适合极端环境安装。
这些型号均遵循 GE DCS 系统的模块化设计理念，可根据系统规模、安全等级与环境条件灵活选型，确保控制架构的兼容性与扩展性。
