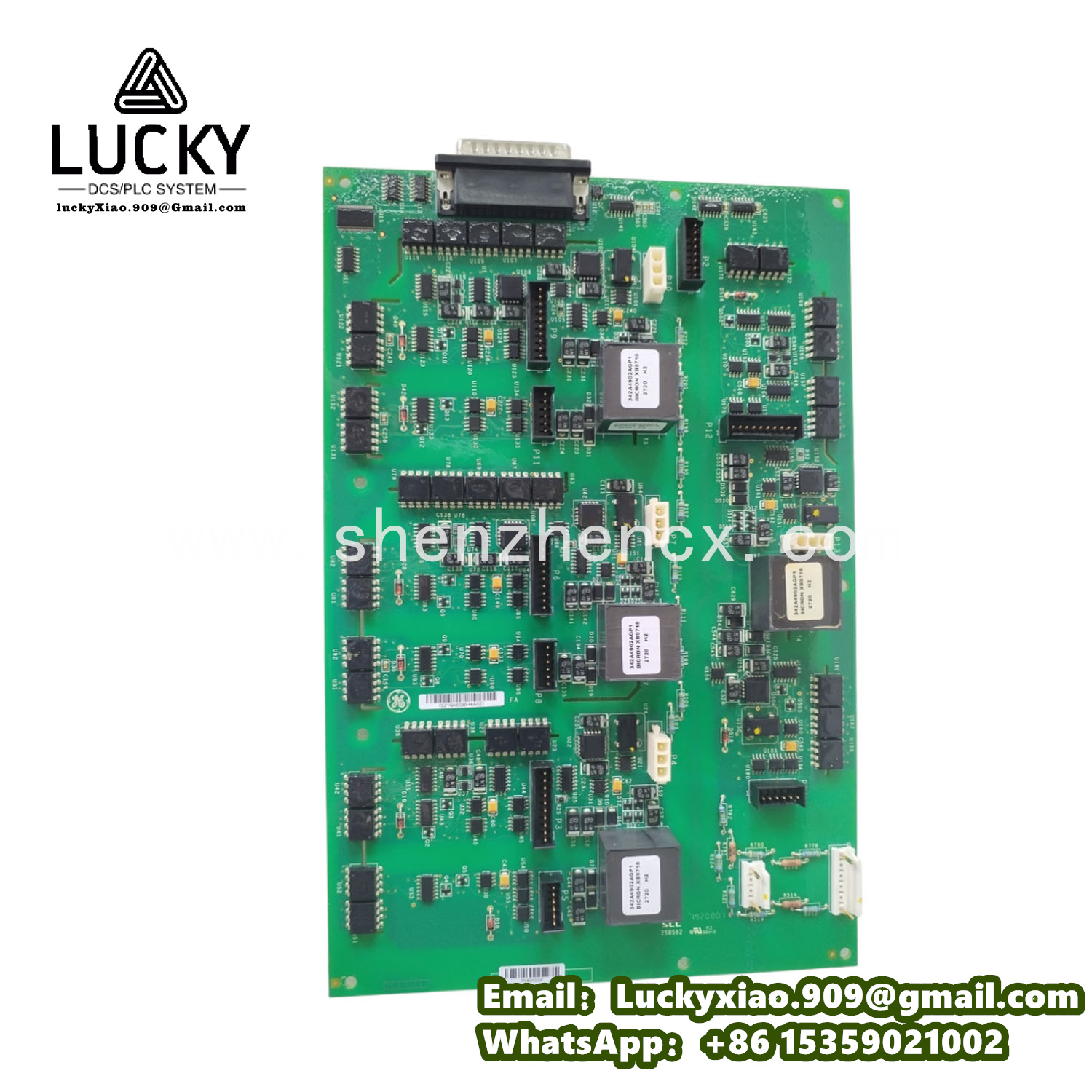

GE Mark VI 控制系统 IS210AEDBH4AGD 模拟量输入模块
- 品牌：GE
- 型号：IS210AEDBH4AGD
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE IS210AEDBH4AGD 产品介绍
产品说明
GE IS210AEDBH4AGD 是一款高性能模拟量输入模块，隶属于 GE Mark VI 控制系统系列，主要应用于电力、石化、冶金等行业的大型旋转设备（如汽轮机、燃气轮机、发电机）的过程参数监测，专注于将现场模拟信号（如温度、压力、液位、流量等）转换为数字信号，为控制系统提供精准的原始数据。
该模块采用高精度信号调理与隔离技术，能有效抑制工业现场的电磁干扰，确保信号采集的稳定性与准确性。其模块化设计支持与 Mark VI 系列控制器无缝协同，具备热插拔功能，便于系统在线维护与扩展。工业级防护设计使其可在 - 40℃至 + 70℃的宽温环境中稳定运行，满足复杂工业场景对信号采集的严苛要求，是大型工业设备状态监测与控制的关键组件。
产品技术参数
- 信号输入：支持 16 路模拟量输入，兼容多种信号类型，包括 4-20mA 电流信号、0-10V 电压信号、热电偶（K、J、T、E、R、S 等类型）及热电阻（Pt100、Cu50）。
- 测量精度：
- 电流 / 电压信号：±0.05% FS（全量程范围内）；
- 热电偶：±0.1% FS + 0.5℃；
- 热电阻：±0.05% FS + 0.1℃，确保高精度数据采集。
- 隔离性能：输入通道之间、输入与背板总线之间采用光电隔离，隔离电压≥2500V AC（1 分钟），抗共模干扰能力≥120dB，有效阻断干扰信号传输。
- 转换速率：每通道采样率可达 20 次 / 秒，16 路信号循环采集，快速捕捉参数动态变化，满足实时监测需求。
- 电源要求：24V DC 直流供电，电压允许波动范围 ±15%，功耗≤12W，具备过压、过流、反接保护功能，适应工业电源波动。
- 通信接口：通过 Mark VI 系统背板总线与控制器通信，传输速率 100Mbps，支持实时数据传输与诊断信息交互。
- 环境指标：工作温度 - 40℃至 + 70℃，存储温度 - 55℃至 + 85℃；相对湿度 5%-95%（无冷凝）；抗振动符合 IEC 60068-2-6 标准（10-2000Hz，10g 加速度）；防护等级 IP20（模块本体）。
- 物理规格：长 220mm× 宽 170mm× 高 80mm（长 × 宽 × 高），采用 35mm DIN 导轨安装；前端面板配备电源、通信及各通道状态指示灯（绿色表示正常，红色表示故障）。
使用方法
- 安装固定：
- 安装前确保控制系统断电，清理安装位置的灰尘与杂物，选择远离强电磁干扰源（如变频器、大功率接触器）的位置；
- 将模块沿 35mm DIN 导轨推入安装位置并锁紧，确保安装牢固，模块之间预留 10mm 以上的散热间隙，避免影响散热效果。
- 接线操作：
- 模拟量信号接线：根据信号类型选择合适的接线方式，电流信号采用两线制或四线制连接，电压信号注意正负极性，热电偶需使用补偿导线，热电阻推荐采用三线制或四线制接法以消除引线电阻影响；
- 屏蔽处理：信号电缆采用屏蔽双绞线，屏蔽层单端接地（接地电阻≤4Ω），减少电磁干扰；
- 电源接线：区分 24V DC 正负极，使用 1.5mm² 铜芯导线连接，拧紧端子螺丝，扭矩控制在 0.6-0.8N・m，防止虚接发热。
- 参数配置：
- 通过 GE Proficy Machine Edition 软件连接模块，在硬件配置界面设置模块地址、各通道信号类型、量程范围及滤波参数（0.1-10s 可选）；
- 对于热电偶信号，需配置冷端补偿方式（内部补偿或外部补偿）；对于热电阻信号，设置相应的分度号；
- 配置完成后下载参数至模块，模块将自动按照设定参数进行信号采集与转换。
- 运行与维护：
- 通电后，电源指示灯常亮表示供电正常，通信指示灯闪烁表示与控制器通信正常，各通道指示灯根据信号状态点亮；
- 日常维护每季度进行一次：检查接线端子是否松动，清理模块表面灰尘，确保散热良好；
- 定期校准：每 12 个月使用标准信号源对模块进行一次校准，通过软件调整校准参数，确保测量精度符合要求；
- 故障排查：若某通道指示灯亮红灯，可能是信号超量程、接线故障或通道损坏，需检查信号源与接线，必要时更换模块。
系统介绍
在 Mark VI 控制系统中，IS210AEDBH4AGD 作为重要的模拟量采集单元，与系统其他部分协同构成完整的监测与控制体系：
- 信号采集层：直接连接现场各类传感器，如汽轮机的轴瓦温度传感器（Pt100）、蒸汽压力变送器（4-20mA）、炉膛温度热电偶（K 型）等，将物理量转换为电信号并传输至模块。
- 信号处理层：模块对输入的模拟信号进行滤波、放大、隔离及 A/D 转换，将其转换为数字信号后，通过背板总线传输至主控制器（如 IS200UCSBH4A）。
- 数据应用层：主控制器对采集到的数字信号进行分析处理，结合控制逻辑生成控制指令，驱动执行机构动作，实现对工业设备的精准控制；同时，将数据上传至 HMI 或 SCADA 系统，供操作人员监控设备运行状态。
典型应用场景：在燃气轮机发电机组中，该模块采集压气机出口压力、燃烧室温度、润滑油压力等 16 路关键参数，实时传输至主控制器，控制器根据这些参数调整燃料供给量与空气流量，确保机组稳定运行；当某参数超出安全范围时，系统及时发出报警并采取相应的保护措施。
同系列相关型号推荐
- IS210AEDBH2AGD：8 路模拟量输入模块，功能与 IS210AEDBH4AGD 一致，通道数量减半，适合信号采集点较少的场景，成本相对较低。
- IS210AEDBH6AGD：24 路高密度模拟量输入模块，支持更多信号采集，适合大型工业设备的多参数监测，如大型化工厂的反应釜群监测。
- IS210AEPDH4AGD：模拟量输出模块，4 路输出，支持 4-20mA 或 0-10V 信号，可与 IS210AEDBH4AGD 配合使用，实现监测与控制的闭环。
- IS210AEDCH4AGD：带冗余设计的模拟量输入模块，支持双电源输入与双总线通信，切换时间≤10ms，适合对可靠性要求极高的场合，如核电设备监测。
- IS210AEDTH4AGD：专用热电偶输入模块，16 路通道，优化了热电偶信号的处理电路，测量精度更高，适合高温环境下的温度监测，如冶金工业的熔炉温度监测。
- IS210AEDRH4AGD：专用热电阻输入模块，16 路通道，针对热电阻信号特点进行了优化，适合低温至中温范围的温度监测，如冷库、空调系统等。
