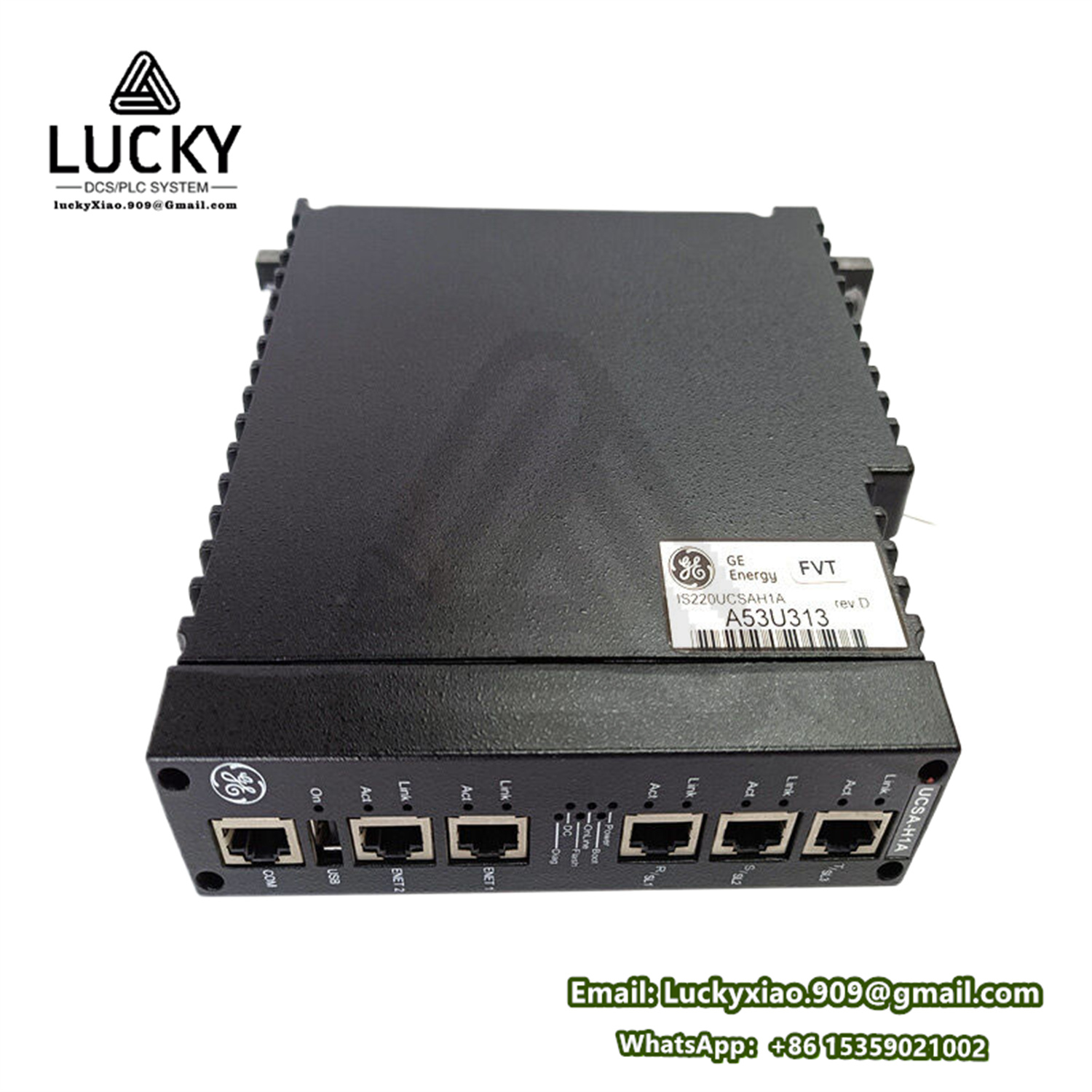

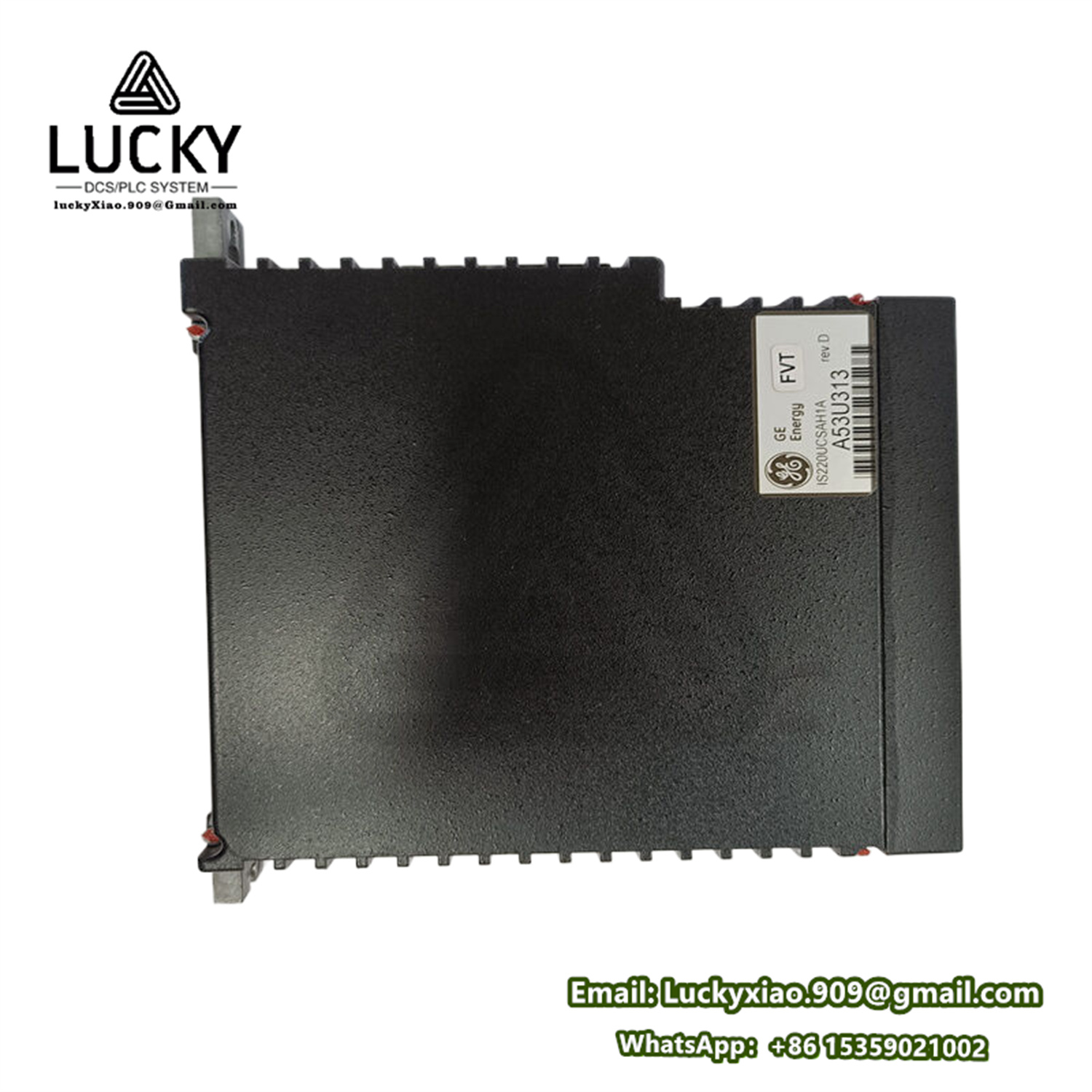

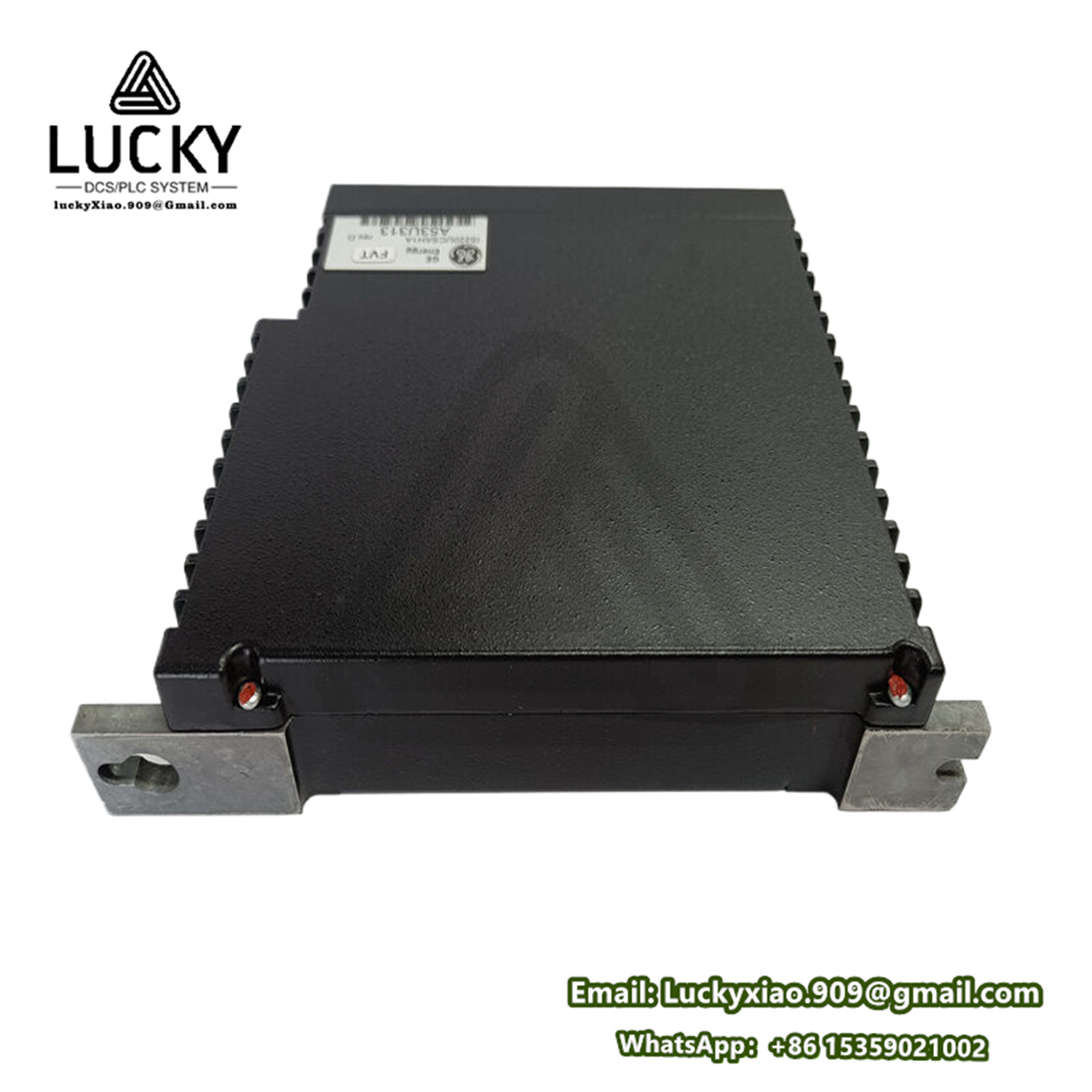

GE Mark VIe 控制系统 IS220UCSAH1A 中央控制单元
- 品牌：GE
- 型号：IS220UCSAH1A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE IS220UCSAH1A 产品介绍
产品说明
GE IS220UCSAH1A 是一款高性能的中央控制单元，隶属于 GE Mark VIe 控制系统系列，主要应用于电力、石化、冶金等行业的大型旋转设备（如燃气轮机、蒸汽轮机、发电机）及关键工业流程的控制，承担系统逻辑运算、数据处理与指令分发的核心任务。
该控制单元以高速处理器为核心，集成了丰富的控制算法与通信接口，支持复杂的顺序控制、调节控制及联锁保护逻辑，能实现对设备运行状态的实时监控与精准调控。其模块化设计与冗余架构确保了高可靠性，可在 - 40℃至 + 70℃的宽温环境中稳定运行，抗振动与抗电磁干扰性能优异，能与 Mark VIe 系列 I/O 模块、通信模块无缝协同，是构建大型工业控制系统的 “大脑”。
产品技术参数
- 处理器性能：
- 采用 32 位多核处理器，主频 1GHz，支持并行处理多任务；
- 程序存储器容量 8GB（Flash），数据存储器 4GB（DDR3），支持大容量控制程序与实时数据缓存；
- 控制周期可低至 1ms，满足高精度同步控制需求。
- 接口配置：
- 通信接口：2 个千兆以太网接口（支持 Modbus TCP/IP、EtherNet/IP 协议），1 个 RS485 接口（支持 Modbus RTU）；
- 扩展接口：支持通过背板总线连接最多 16 个 I/O 模块，最大 I/O 点数可达 1024 点；
- 调试接口：1 个 USB 2.0 接口（用于程序下载与诊断），1 个 VGA 接口（连接显示设备）。
- 冗余能力：
- 支持双机热备冗余配置，主备机切换时间≤10ms，切换过程无扰动；
- 具备自动数据同步功能，确保主备机运行状态一致性，支持在线维护。
- 控制功能：
- 支持梯形图、功能块图（FBD）、结构化文本（ST）等编程语言；
- 集成 PID 调节、前馈控制、比值控制等算法，支持自定义控制逻辑；
- 内置设备保护逻辑（如超速保护、超温保护），响应时间≤50ms。
- 电源要求：
- 输入电压 24V DC（±15%），最大功耗≤30W；
- 支持双电源冗余输入，具备过压、过流、反接保护功能。
- 环境指标：
- 工作温度 - 40℃至 + 70℃，存储温度 - 55℃至 + 85℃；
- 相对湿度 5%-95%（无冷凝）；
- 抗振动符合 IEC 60068-2-6 标准（10-2000Hz，10g 加速度）；
- 抗冲击符合 IEC 60068-2-27 标准（50g，11ms）。
- 物理规格：
- 尺寸 220mm×170mm×80mm（长 × 宽 × 高）；
- 重量约 1.2kg，采用 35mm DIN 导轨安装；
- 前端面板配备 LCD 显示屏、状态指示灯（电源、运行、故障、冗余）及操作按键。
使用方法
- 安装固定：
- 安装前确认控制柜断电，选择远离强电磁干扰源（如变频器、大功率接触器）的位置，确保通风良好；
- 将控制单元沿 35mm DIN 导轨推入安装位置并锁紧，相邻设备间距≥20mm 以保障散热；
- 冗余配置时，主备单元需安装在同一背板总线上，缩短数据同步路径。
- 接线操作：
- 电源接线：采用 24V DC 电源，推荐使用 2.5mm² 铜芯导线，双电源冗余时需连接至独立电源回路，区分正负极；
- 通信接线：以太网接口通过屏蔽双绞线连接至交换机，屏蔽层单端接地（接地电阻≤4Ω）；RS485 接口按 A/B 线对应连接，终端匹配 120Ω 电阻；
- 扩展接线：通过背板总线连接器与 I/O 模块连接，确保金手指接触良好，紧固接口螺丝。
- 参数配置：
- 通过 GE Proficy Machine Edition 软件进行组态，配置处理器参数、通信协议、I/O 模块映射及控制周期；
- 编写控制程序（支持在线修改与调试），集成设备启动逻辑、调节算法及保护联锁；
- 配置冗余参数：设置主备切换条件（如心跳丢失、故障报警）、数据同步周期（默认 10ms）。
- 运行与维护：
- 通电后检查面板指示灯：电源灯（PWR）常亮表示供电正常，运行灯（RUN）闪烁表示程序正常执行，冗余灯（RED）指示主备状态（主机常亮，备机闪烁）；
- 通过 LCD 屏或软件监控实时数据（如 CPU 负载、内存占用、I/O 状态、故障代码）；
- 日常维护每季度一次：检查接线紧固性，清理表面灰尘，验证冗余切换功能；
- 定期备份程序与历史数据（建议每月一次），每年进行一次全系统功能测试。
系统介绍
在 Mark VIe 控制系统中，IS220UCSAH1A 作为核心控制单元，构建多层级控制体系：
- 核心控制层：运行控制程序，接收 I/O 模块采集的现场信号（如温度、压力、转速），执行逻辑运算与调节算法，生成控制指令驱动执行器（如阀门、电机）。
- 冗余保障层：双机热备架构确保单点故障时无扰切换，通过高速背板总线实现主备机数据同步，保障系统连续运行。
- 通信交互层：通过以太网与 HMI、SCADA 系统通信，上传实时数据与报警信息，接收远程操作指令；通过 RS485 连接智能仪表，扩展系统监测范围。
- 扩展应用层：支持连接特殊功能模块（如振动监测模块、火焰检测模块），实现设备状态的深度感知与精准控制。
典型应用场景：在燃气轮机发电机组中，该控制单元协调压气机、燃烧室、透平的运行，通过 I/O 模块采集轴温、振动、燃气压力等参数，执行启动序列控制、燃料量调节及超速保护，确保机组稳定发电，冗余设计避免因控制单元故障导致停机。
同系列相关型号推荐
- IS220UCSBH1A：增强型中央控制单元，处理器主频提升至 1.2GHz，支持更多 I/O 模块扩展（最大 32 个），适合大型联合循环电站。
- IS220UCSAH2A：精简版控制单元，减少 1 个以太网接口，不支持冗余配置，适合中小型设备（如工业锅炉）的控制，成本降低约 30%。
- IS220UCSCH1A：安全增强版，通过 SIL 3 认证，强化保护逻辑与故障诊断功能，适合核电、航空等安全关键领域。
- IS220PTSAH1A：专用温度控制单元，集成 8 路热电偶 / 热电阻输入调理电路，优化温度调节算法，适配加热炉、反应器控制。
- IS220IOXA1A：数字量 I/O 扩展模块，提供 32 路数字量输入 / 32 路数字量输出，与主控制器配合扩展控制点数。
- IS220COMMH1A：通信扩展模块，增加 PROFINET、DeviceNet 接口，提升系统与第三方设备的兼容性。
- IS220VIBH1A：振动监测模块，支持 4 路振动信号采集，与主控制器协同实现旋转设备的振动保护与状态分析。
