GE IS2020RKPSG3A VME 机架专用电源模块
- 品牌：GE
- 型号：IS2020RKPSG3A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
技术文档：GE IS2020RKPSG3A VME 机架电源模块
**
一、产品说明：涡轮机控制系统的动力核心
GE IS2020RKPSG3A 是通用电气专为Mark VI Speedtronic 蒸汽 / 燃气轮机管理系统设计的VME 机架专用电源模块，作为整个控制系统的 “动力中枢”，其核心功能是将工业级直流输入转换为稳定的多路低压直流输出，为 VME 控制机架内的接口模块、信号调理板、核心控制器等关键组件提供持续可靠的电力供应。
该模块的工业价值集中体现在高适配性与高可靠性两大维度：一方面，它深度集成于 GE Speedtronic 系列控制系统（该系列自 20 世纪 60 年代推出 Mark I 以来，已成为全球涡轮机控制领域的标杆），可无缝对接 Mark VI 的单工（Simplex）或三重模块化冗余（TMR）架构，无需额外适配组件即可投入使用；另一方面，针对涡轮机控制场景的严苛需求，模块采用军工级元器件与冗余设计，能耐受电厂、炼油厂等环境中的电压波动、机械振动与温度冲击，确保控制系统在连续运行中无动力中断风险。
从应用场景来看，IS2020RKPSG3A 是能源与重工业领域的 “刚需组件”：
- 燃气轮机控制：为 Mark VI 系统的 TCQA 模拟信号调理板、STCA 数据总线板提供 + 28V 电源，支撑 LVDT 位置信号、热电偶温度信号等关键参数的实时采集与传输；
- 蒸汽轮机运维：在火电厂中，为涡轮机超速保护模块（如 VTUR 系列跳闸板）供电，其稳定输出直接关系到机组紧急停机功能的响应可靠性；
- 联合循环电站：适配多机组协同控制场景，通过多路独立输出为不同控制单元供电，避免单一组件故障引发的系统连锁失效。

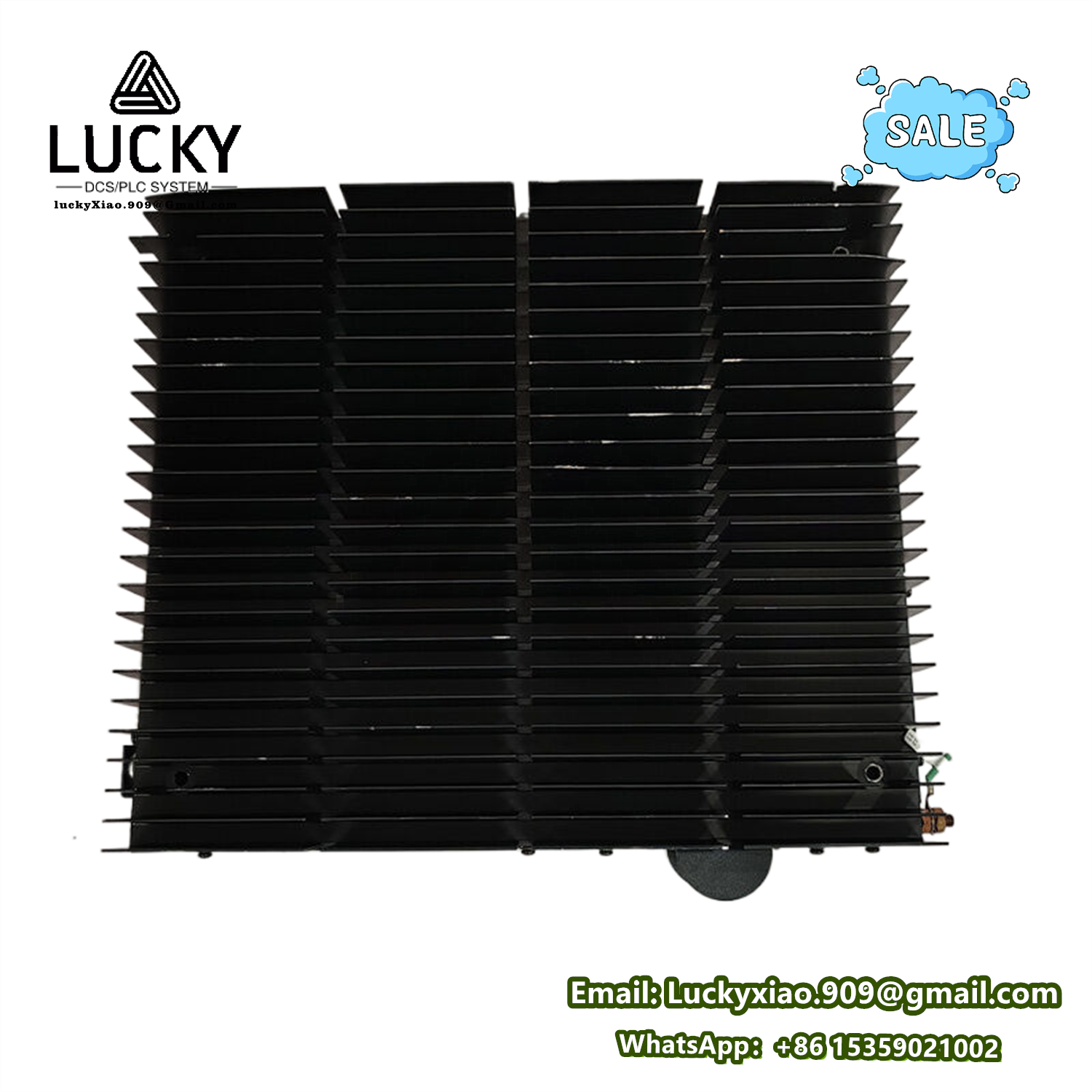

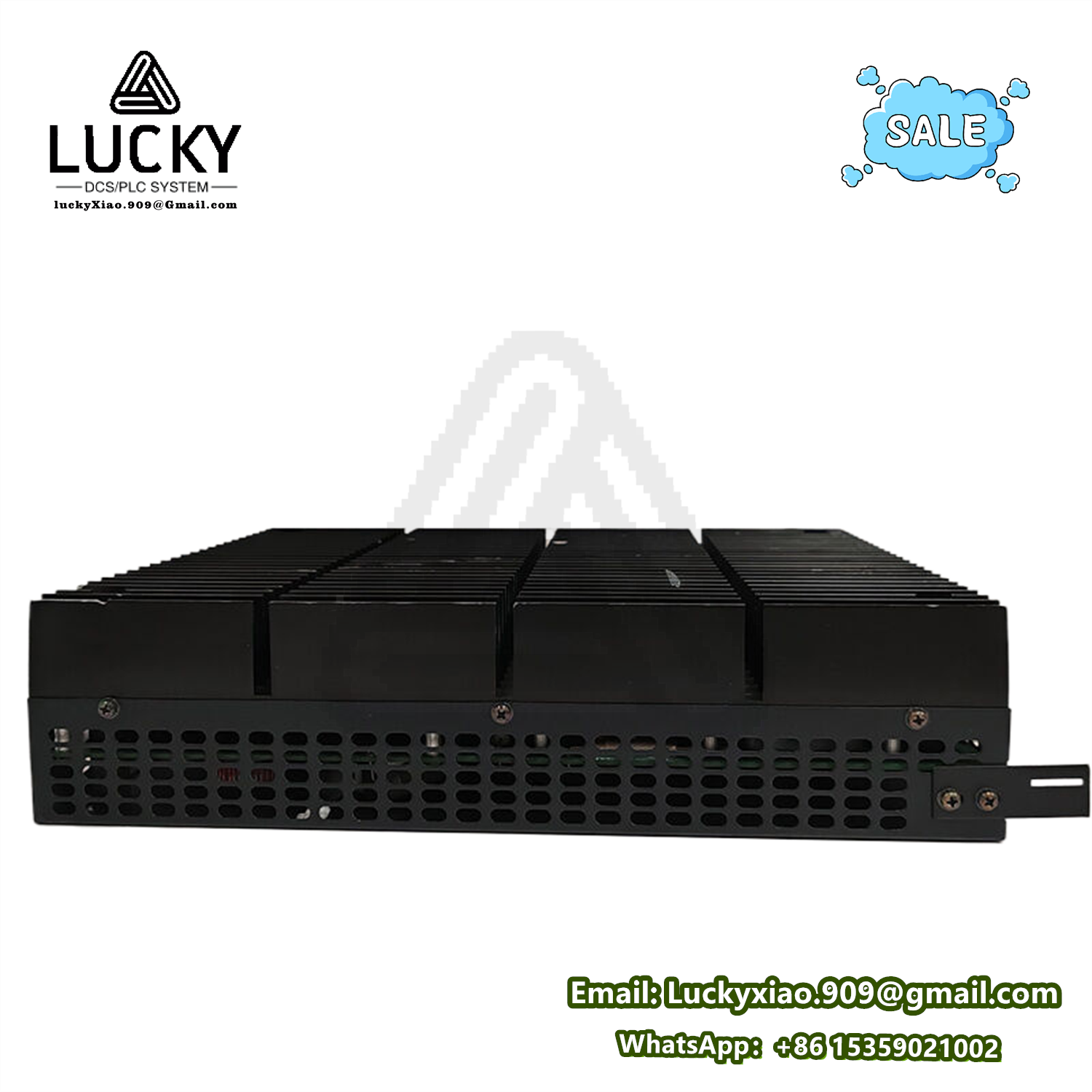

在设计细节上，模块融入了工业运维的实用需求：机身侧面的金属散热鳍片可将连续运行温度控制在安全区间，避免元件因过热导致寿命衰减；前面板的单键故障重置开关与三色 LED 指示灯，让运维人员无需拆解机架即可快速判断运行状态（如绿色常亮为正常、红色点亮为故障），大幅缩短故障排查时间。
二、技术参数：工业级性能的精准量化
下表从 “电气特性”“机械与环境适应性”“操作与监控” 三个核心维度，详细拆解 IS2020RKPSG3A 的技术参数，并结合涡轮机控制场景解读参数背后的实际意义：
参数类别 | 具体参数项 | 参数值 | 工业场景意义 |
电气特性 | 额定输入电压 | 125 Vdc | 匹配工业直流电源系统主流规格，可直接接入电厂、炼油厂的 125Vdc 配电模块（PDM），无需电压转换设备 |
额定输出功率 | 400W | 可同时为 VME 机架内 6-8 个组件供电（如 1 块 TCQA 板 + 2 块 STCA 板 + 1 个 HMI 接口模块），满足 Mark VI 系统满配需求 | |
输出配置 | 1 路状态 ID 输出、1 路远程 + 28V PSA 输出、5 路 + 28V PSA 输出 | 多路独立输出实现 “分区供电”，例如远程 PSA 输出给机架外传感器，其余输出给机架内模块，避免外部干扰传导至核心控制电路 | |
输出电压精度 | ±0.5%（+28V 输出） | 确保热电偶信号调理、伺服阀驱动等高精度应用的电压稳定性，避免因电源波动导致的温度测量偏差（≤±0.1℃）或阀门控制滞后 | |
机械与环境适应性 | 安装位置 | VME 控制 / 接口机架右侧 | 标准化安装布局，与 Mark VI 系统的 I/O 核心 R1、R2、R3 机架完美适配，节省机柜内部空间 |
散热方式 | 自然散热（金属鳍片） | 无需额外风扇，避免旋转部件故障风险，适合粉尘浓度较高的电厂锅炉房等环境 | |
工作温度范围 | -10℃~+60℃ | 耐受极端工况温度变化，如北方冬季露天机组的低温启动与夏季机房的高温运行 | |
防护与认证 | CE、UL、CSA 认证 | 符合全球工业安全标准，可在北美、欧洲、中国等不同地区的电厂项目中无障碍应用 | |
操作与监控 | 用户控件 | 单路锁定式拨动开关 | 兼具电源启停与故障重置功能，锁定设计防止误触导致的系统断电，提升操作安全性 |
状态指示 | 绿色（正常）、红色（故障）、黄色（输入电源存在） | 三色分层指示实现 “秒级状态判断”：黄色亮 + 绿色灭表示输入正常但未启动，红色亮表示模块内部过流 / 过压故障 | |
物理规格 | 重量约 0.57kg，尺寸适配 3U VME 标准 | 轻量化设计便于机架内安装与更换，3U 标准尺寸确保与其他 VME 组件的兼容性 |
三、系统介绍：Mark VI 架构中的集成逻辑
IS2020RKPSG3A 并非独立运行组件，而是深度嵌入 GE Mark VI 控制系统的电源供给层，其工作机制与系统架构紧密绑定，可拆解为电源转换、负载分配、状态监控、故障防护四大功能模块的协同运作：
1. 核心层：高效稳定的电源转换
该层是模块的基础功能，实现从工业输入到精密输出的能量转换：
- 输入整流与滤波：接入 125Vdc 工业电源后，先通过桥式整流电路对输入电压进行平滑处理，再经由大容量电解电容滤除电网中的高频纹波（纹波系数≤0.1%）—— 这一步是保障后续信号调理精度的关键，例如涡轮机振动信号（mV 级）若叠加电源纹波，可能导致误判机组运行状态。
- 多路输出稳压：通过 DC-DC 转换电路将处理后的直流电压转换为 6 路独立 + 28V 输出，每路均配备单独的稳压芯片与限流保护，输出电压精度控制在 ±0.5% 以内。其中，远程 + 28V PSA 输出具备更长的布线驱动能力（最大传输距离 50 米），可直接为机架外的压力传感器、位置变送器供电。
- 冗余扩展支持：在 Mark VI 的 TMR 冗余系统中，可并行安装 2-3 台 IS2020RKPSG3A 模块，通过背板电源分配器实现 “热备切换”—— 当主模块输出电压低于 27V 时，备用模块在 10ms 内自动接管负载，确保控制系统无间断运行。
2. 分配层：精准的负载管理机制
针对 Mark VI 系统的多组件供电需求，模块采用 “分区独立供电” 设计，避免负载干扰与故障扩散：
- 内部负载分配：5 路常规 + 28V PSA 输出分别对应 VME 机架内的不同功能区：J1 输出给 TCQA 模拟 I/O 板（负责热电偶、4-20mA 信号调理），J2 输出给 TCQC 控制板（处理发电机与线路信号），J3-J5 输出给 STCA 数据总线板与继电器驱动模块，每路负载容量均按组件最大功率冗余设计（单路额定电流≥5A）。
- 外部负载适配：远程 + 28V PSA 输出配备浪涌抑制电路，可耐受传感器接线过程中的静电冲击（±15kV 接触放电），适合电厂现场的复杂布线环境；状态 ID 输出则通过固态继电器触点与上位机连接，实时反馈模块运行状态（触点闭合表示正常，断开表示故障）。
3. 监控层：全链路状态感知
该层通过硬件监测与信号反馈，实现电源运行状态的可视化与可追溯：
- 实时参数监测：模块内置电压传感器与电流传感器，持续采集每路输出的电压值（精度 ±0.1V）与电流值（精度 ±0.01A），并将数据通过背板总线传输至 Mark VI 主控制器 —— 运维人员可在 HMI 界面查看各负载的功耗变化，预判组件老化趋势（如某路电流持续上升可能提示组件短路）。
- LED 状态解码：三色指示灯的组合状态对应明确的运行场景：① 黄亮 + 绿灭 + 红灭：输入电源正常，模块未启动；② 黄亮 + 绿亮 + 红灭：正常运行；③ 黄亮 + 绿灭 + 红亮：输出过流 / 过压故障；④ 三灯全灭：输入电源缺失。这种直观设计大幅降低了现场运维门槛。
4. 防护层：三重故障隔离机制
为应对工业场景中的突发故障，模块构建了从元件到系统的三级防护体系：
- 一级防护（元件级）：每路输出串联自恢复保险丝（熔断电流 10A），当负载短路时自动切断电路，故障排除后无需更换即可恢复供电；输入侧配备压敏电阻，吸收雷击或电网波动导致的电压尖峰（最大耐受电压 200Vdc）。
- 二级防护（模块级）：内置温度监测芯片，当散热鳍片温度超过 70℃时，模块自动降低输出功率（每升高 5℃降容 10%）；若温度达到 85℃，立即触发过温保护，关闭所有输出并点亮红色 LED—— 这一设计避免了涡轮机运行高峰时段因电源过热导致的系统停机。
- 三级防护（系统级）：故障状态通过状态 ID 输出同步至 Mark VI 主控制器，控制器可联动触发告警（如 HMI 弹窗、声光报警），若为致命故障（如持续短路），还能启动紧急停机流程，切断涡轮机燃料供应，防止事故扩大。
四、同系列相关型号推荐：按需适配的电源解决方案
IS2020RKPSG3A 属于 GE IS200/IS2020 系列 VME 机架电源模块，该系列涵盖不同功率、电压与冗余等级的型号，可根据 Mark VI 系统配置（单工 / TMR）、负载规模与环境需求灵活选型：
型号 | 核心差异（与 IS2020RKPSG3A 相比） | 适配场景案例 |
IS2020RKPSG1A | 额定功率 300W，输入电压 24Vdc，4 路 + 28V 输出 | 小型涡轮机控制系统（如 10MW 以下燃气轮机），适配低压配电环境，节省电源转换成本 |
IS2020RKPSG5A | 额定功率 600W，支持 125Vdc/250Vdc 双输入，8 路 + 28V 输出 | 满配 TMR 冗余系统，需为多块 VTUR 跳闸板、VCMI 通信板供电，双输入适配不同配电架构 |
IS200RKPSG3A | 适配 Mark V 系统，输出含 + 5V/+12V/+28V 多电压等级 | 老旧电厂 Mark V 系统升级改造，兼容原有混合电压负载（如早期模拟信号板需 + 5V 供电） |
IS215RKPSG3A | 具备以太网远程监控，支持 Modbus 协议，IP20 防护等级 | 智能电站项目，需通过云端平台监测电源状态，适合无尘控制室环境安装 |
IS2020RKPSG3B | 增强型散热设计，工作温度范围 - 20℃~+70℃，IP40 防护 | 极端环境应用（如沙漠油田燃气轮机、寒区地热电站），耐受沙尘与高低温冲击 |
以上型号均保持与 Mark VI 系统的硬件兼容性，且遵循相同的安装规范与通信协议，便于用户在系统扩容或故障更换时实现 “无缝衔接”。
