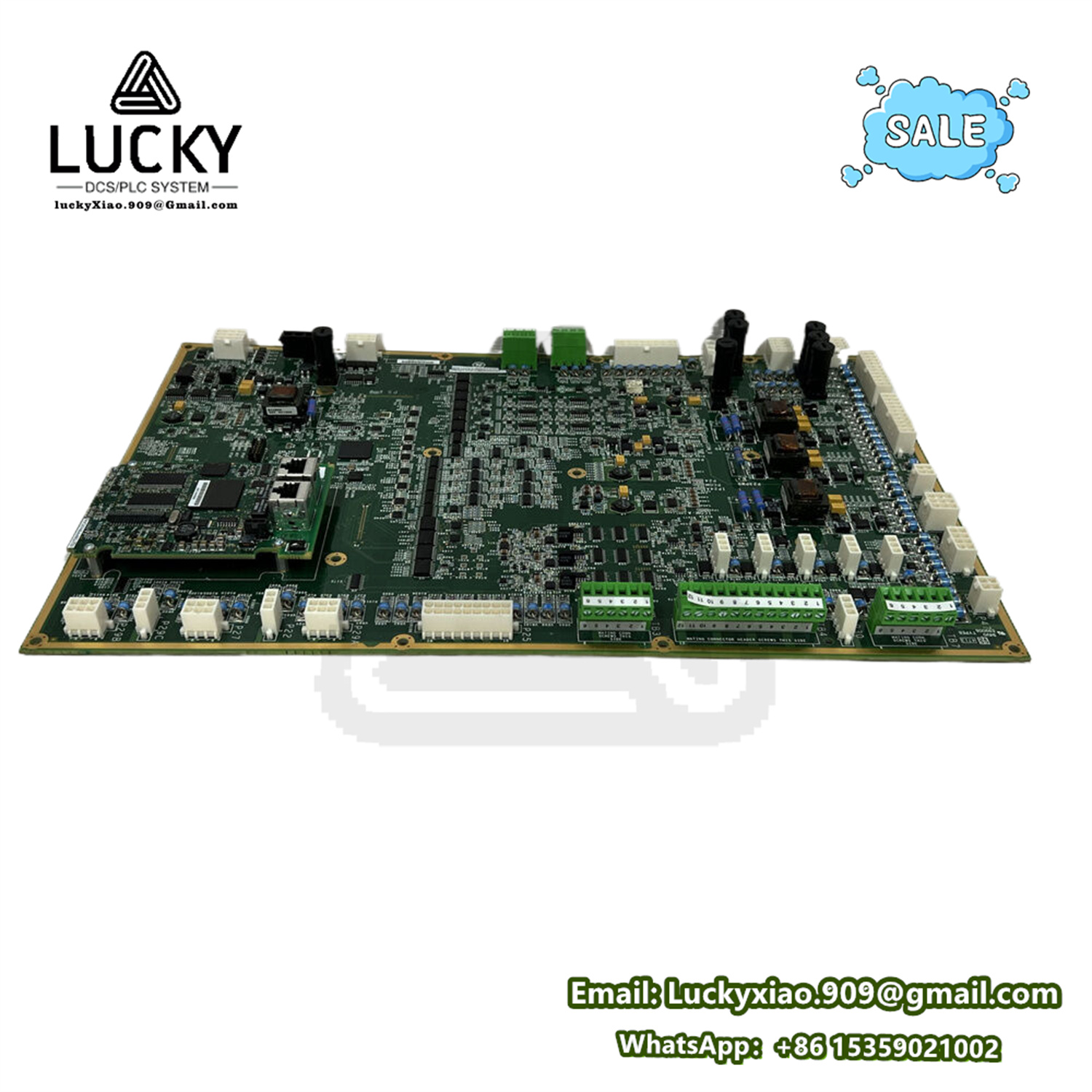

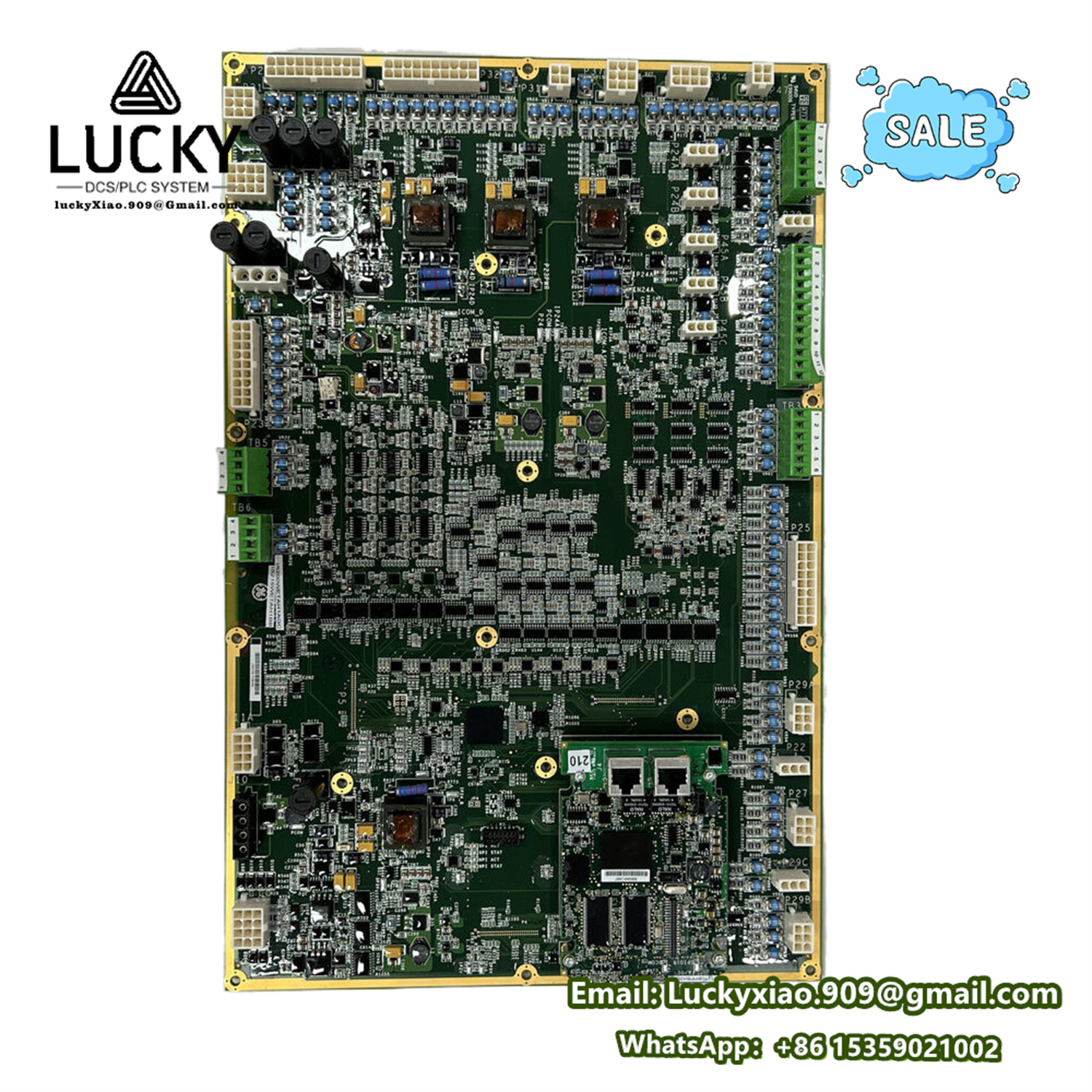

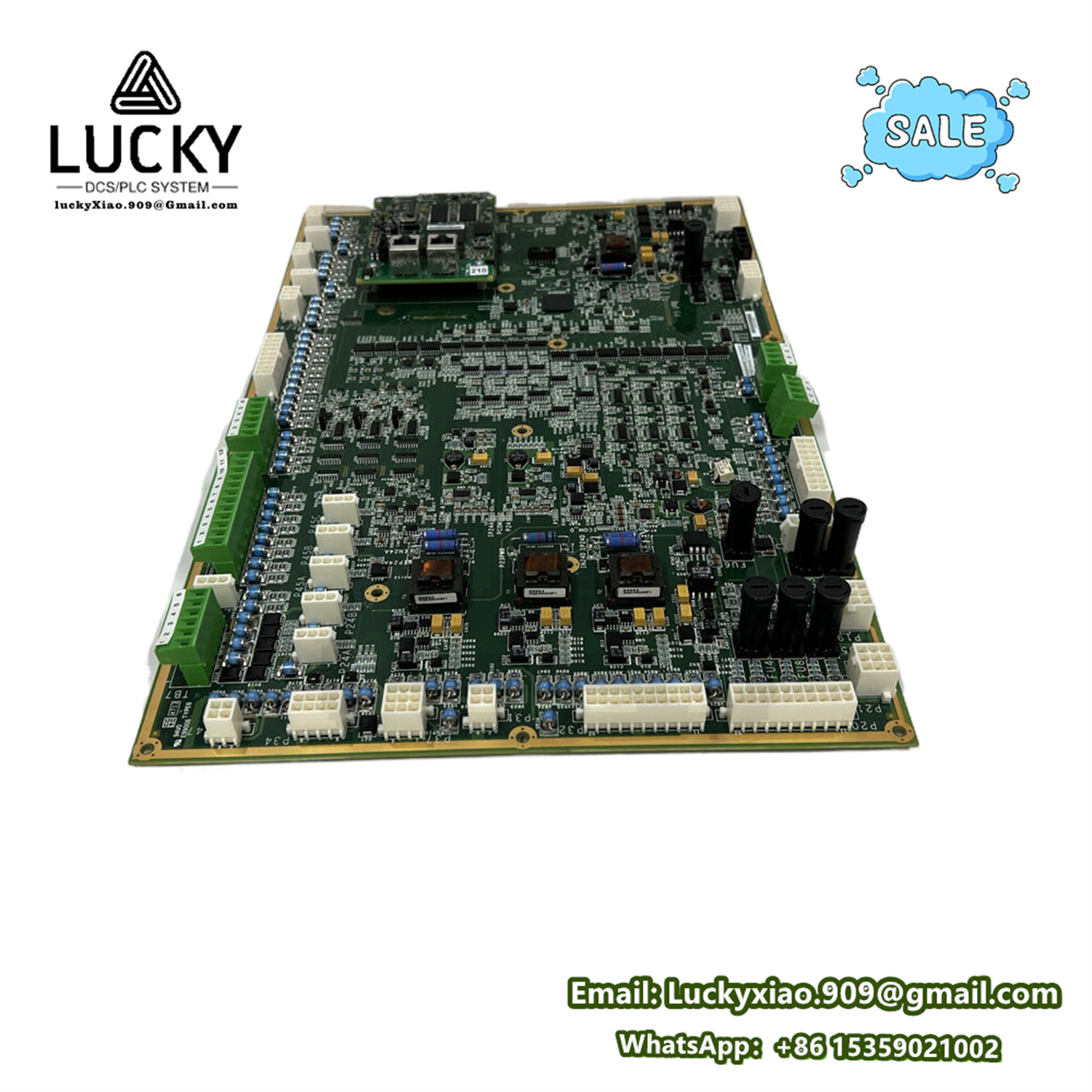

GE IS215WETAH1BA 模拟量信号采集模块
- 品牌：GE
- 型号：IS215WETAH1BA
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
通用电气 GE IS215WETAH1BA 工业级模拟量输入模块
一、产品说明
GE IS215WETAH1BA 是专为工业自动化控制系统模拟量信号采集设计的核心模块，相当于系统中的 “模拟信号接收器”，主要适配 GE Mark VIe、Mark V 系列 turbine 控制系统（如燃气轮机、蒸汽轮机监控系统），以及大型工业设备的参数监测单元（如发电厂热力系统、冶金厂温度压力监测回路）。其核心功能是 “采集现场模拟量信号、滤波降噪、转换为数字信号”，比如采集温度传感器（PT100）的电阻信号、压力传感器的 4~20mA 电流信号，经过内部滤波处理后，转换为控制系统可识别的数字信号，上传给主控单元用于设备状态监测与精准控制；同时支持信号异常检测（如传感器开路、信号超量程），及时触发报警提示，避免因信号失真导致控制失误。
它的实用优势针对性强，尤其适合模拟量密集监测场景：
- 控制系统精准适配：专为 GE Mark 系列 turbine 控制系统设计，硬件接口、通信协议（支持 GE 专用 Genius Bus 协议）与系统完全兼容，信号传输无延迟、无丢包，比如接入 Mark VIe 系统时，采集的温度信号上传延迟≤5ms，确保主控单元实时获取设备参数。
- 工业级稳定耐用：采用工业级高抗干扰元器件（如屏蔽式信号采集电路、高精度 AD 转换器），能在 - 40℃~+70℃恶劣环境下稳定工作，可抵御电厂、冶金厂常见的强电磁干扰（如高压设备启停干扰）、粉尘、湿度变化（相对湿度 5%~95% 无凝露），模拟量采集精度高（误差≤0.1%），减少信号监测偏差。
- 多类型信号兼容：支持 8 路独立模拟量输入通道，兼容多种信号类型 —— 包括 4~20mA 电流信号（如压力、流量传感器）、0~10V 电压信号（如液位传感器）、PT100/Pt1000 电阻信号（如温度传感器），无需额外加装信号转换模块，可直接接入不同类型传感器，适配复杂监测需求。
- 维护简单便捷：模块自带状态指示灯（电源灯、通信灯、通道故障灯），某路信号异常时对应通道故障灯闪烁，方便维修人员快速定位问题；接线端子有清晰标识（如 “CH1-PT100”“CH2-4~20mA”），更换时对照旧模块插拔接线即可，无需专业编程调试，电气工程师 25~35 分钟可完成更换。
比如电厂的 GE Mark VIe 燃气轮机热力监控系统，若原 IS215WETAH1BA 模块损坏导致温度监测失效，换上新模块后，能同时采集 8 路温度信号（燃气轮机各部位 PT100 传感器），滤波转换后上传给主控单元，当某部位温度超过设定阈值（如≥500℃），系统及时触发降温控制，保障燃气轮机安全运行。
二、关键技术参数
参数类别 | 具体细节 |
适配系统类型 | GE Mark VIe、Mark V 系列 turbine 控制系统，适配模拟量信号密集监测场景（如电厂热力系统、冶金厂压力温度监测回路） |
工作电压范围 | DC 24V±10%（控制系统集中供电，无需额外独立供电） |
核心功能 | 8 路独立模拟量输入（兼容多类型信号）、信号滤波（去除 50Hz/60Hz 工频干扰）、高精度 AD 转换（16 位分辨率）、信号异常检测（开路、短路、超量程）、数字信号上传（支持 Genius Bus 协议） |
输入信号类型 | 4~20mA 电流信号（输入阻抗≤250Ω）、0~10V 电压信号（输入阻抗≥100kΩ）、PT100（-200℃~+850℃）/Pt1000（-50℃~+150℃）电阻信号 |
采集精度 | 电流 / 电压信号：误差≤0.1% FS；温度信号（PT100）：误差≤0.2℃（-100℃~+200℃） |
通信接口 | 1 路 Genius Bus 通信接口（传输速率 1Mbps）、1 路本地调试接口（RS232，用于参数配置与故障排查） |
工作环境范围 | 温度：-40℃~+70℃；相对湿度：5%~95%（无凝露）；振动：≤50Hz/2g（正弦振动） |
元器件等级 | AD 转换器：16 位工业级高精度芯片；信号采集电路：屏蔽式抗干扰设计；外壳：铝合金防电磁干扰外壳 |
尺寸（长 × 宽 × 高） | 180mm×120mm×50mm（适配 GE 标准控制柜 DIN 导轨安装，符合 DIN EN 50022 导轨标准） |
认证标准 | UL 508（工业控制设备安全标准）、IEC 61131-2（可编程控制器安全标准）、CE（欧洲合规认证） |
保护功能 | 过压保护（输入电压≥15V 自动切断）、过流保护（输入电流≥30mA 自动限流）、短路保护（输入短路时无损坏） |
三、系统集成说明
这款模块是 GE Mark 系列 turbine 控制系统的 “模拟量采集核心”，集成（更换）流程需注意信号类型匹配，主要适配 GE 指定型号控制系统：
- 安装步骤（含安全注意事项）：第一步，断开控制系统总电源（关闭控制柜总断路器，悬挂 “禁止合闸” 标识），确保系统无电；第二步，打开控制柜柜门，找到原模拟量输入模块（通常安装在 DIN 导轨上），记录模块接线端子与传感器的连接关系（用标签纸标注每路通道对应传感器，如 “CH1 - 燃气轮机排气温度 - PT100”）；第三步，拔掉模块上的通信线缆、电源线缆、传感器信号线（拔线时轻拉，避免损坏端子或传感器），按下导轨卡扣取下旧模块；第四步，将新模块（IS215WETAH1BA）卡入导轨原位置，对照标签纸逐路连接传感器信号线，确保正负极 / 信号线对应正确（如 4~20mA 信号区分正负极，PT100 区分 A、B、C 接线），再连接电源线缆与通信线缆；第五步，检查接线无误后，合上控制柜柜门，移除 “禁止合闸” 标识，接通系统电源，若模块电源灯亮、通信灯常亮（无故障闪烁），各通道信号在控制系统显示正常（无 “信号丢失”“超量程” 报警），则集成成功。
- 功能自动激活：装好后无需手动编程配置，模块会自动与 GE Mark 系列控制系统建立通信，识别系统预设的各通道信号类型（如 CH1 为 PT100、CH2 为 4~20mA），直接按预设参数进行信号采集与转换，比如 CH3 接入压力传感器（4~20mA 对应 0~10MPa），模块会自动将电流信号转换为对应的压力数值上传给系统，无需人工调整 AD 转换参数。
- 维护与故障排查：日常使用中，若某路通道故障灯闪烁，先检查对应传感器是否正常（如 PT100 电阻值是否在正常范围）、信号线是否松动或短路（需断电检查）；若怀疑模块故障，可将正常通道的传感器接到故障通道测试，若故障依旧则需更换模块，更换后无需重新配置参数，直接接入系统即可正常工作，大幅降低维修时间。
比如冶金厂的 GE Mark V 蒸汽轮机压力监测系统，集成 IS215WETAH1BA 模块后，能同时采集 8 路压力信号（蒸汽轮机各级压力传感器，4~20mA 信号），滤波转换后上传给主控单元。当某级压力超过设定值（如≥8MPa），系统及时触发泄压控制，避免蒸汽轮机因压力过高损坏。
四、同系列相关型号推荐
型号 | 核心差异及适用场景 |
GE IS215WETAH2BA | 通道扩展型 —— 支持 16 路独立模拟量输入，适配模拟量传感器数量多的场景（如大型电厂锅炉多部位温度压力监测、化工反应釜多参数监测）。 |
GE IS215WETAH0BA | 通道精简型 —— 支持 4 路独立模拟量输入，尺寸缩小至 150mm×100mm×50mm，适配传感器数量少、空间紧张的场景（如小型 turbine 辅机参数监测、集成式控制柜）。 |
GE IS215WETAH1BB | 高精度增强型 ——AD 转换分辨率提升至 24 位，采集精度误差≤0.05% FS，适合超精密监测场景（如航空航天领域测试设备、半导体制造工艺参数监测）。 |
GE IS215WETAH1BC | 宽温增强型 —— 工作温度范围扩展至 - 55℃~+85℃，采用耐极寒元器件，适合极寒地区户外设备监测（如北方露天电厂风机温度监测、西伯利亚油田压力监测）。 |
GE IS215WETAH1BD | 防爆型 —— 通过 ATEX 防爆认证（Ex d IIB T4 Ga），适合易燃易爆环境（如化工企业储罐区压力温度监测、煤矿井下设备参数监测）。 |
GE IS215WETAH1BE | 带以太网通信型 —— 在 Genius Bus 协议基础上增加以太网接口（支持 Profinet 协议），可直接连接工厂 MES 系统，适合需要远程实时监控的智慧工厂场景（如数字化电厂模拟量数据上传）。 |
GE IS215WETAH1BF | 高防护型 —— 模块外壳做三防涂层（防盐雾、防霉菌、防腐蚀），防护等级 IP65，可直接安装在户外或腐蚀性环境（如海边电厂、海洋平台设备监测）。 |
GE IS215WETAH1BG | 冗余设计型 —— 采用双 AD 转换电路、双通信接口冗余，一路电路 / 通信故障时另一路自动接管，适合绝对不能中断监测的关键场景（如核电厂反应堆冷却系统参数监测、大型数据中心机房温湿度监测）。 |
