GE IS215UCVEM06A 以太网连接电路板
- 品牌：GE
- 型号：IS215UCVEM06A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

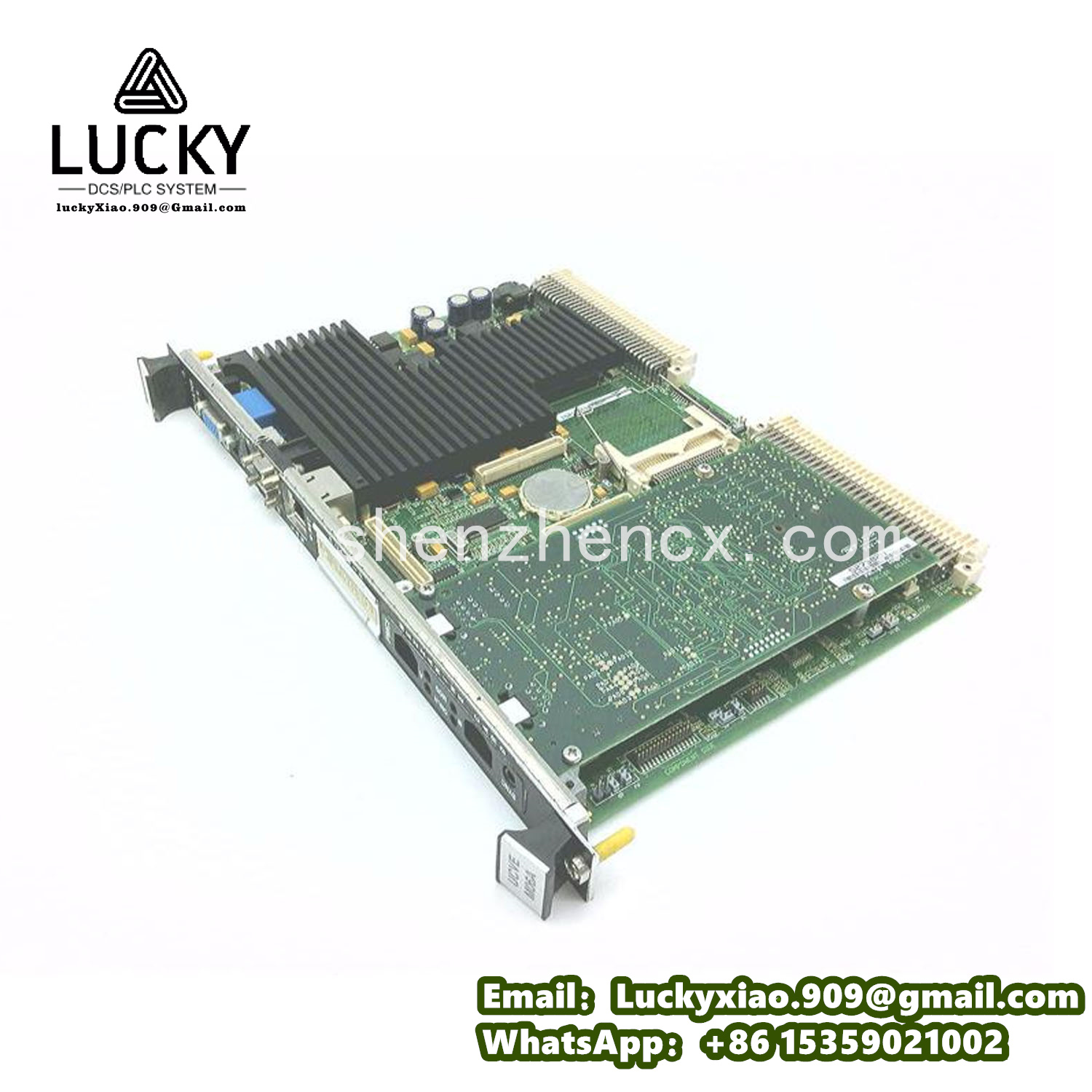

通用电气 GE IS215UCVEM06A 工业级以太网连接电路板
一、产品说明
GE IS215UCVEM06A 是专为工业自动化控制系统以太网数据交互设计的核心电路板，相当于系统中的 “网络通信桥梁”，主要适配 GE Mark VIe、Mark V 系列 turbine 控制系统（如燃气轮机、蒸汽轮机远程监控系统），以及大型工业设备的网络化控制单元（如发电厂分布式控制柜、冶金厂多设备数据汇总节点）。其核心功能是 “实现控制系统与外部设备的以太网通信”，比如将 turbine 控制系统采集的转速、温度等运行数据，通过以太网上传至工厂中控室 MES 系统；同时接收中控室下发的远程控制指令（如参数修改、启停指令），转发给控制系统执行；还支持通信状态监测与故障自恢复，确保工业网络环境下数据传输稳定不中断。
它的实用优势针对性强，尤其适合工业网络化控制场景：
- 控制系统精准适配：专为 GE Mark 系列 turbine 控制系统设计，硬件接口、通信协议（兼容 GE 专用协议与工业标准协议）与系统完全兼容，可直接接入系统通信总线，无需额外加装协议转换模块，比如接入 Mark VIe 系统时，能自动识别系统数据格式，实现 “即插即用” 式通信。
- 工业级通信稳定：采用工业级高抗干扰以太网芯片（支持 IEEE 802.3 标准）与屏蔽式 RJ45 接口，能在 - 40℃~+70℃恶劣工业环境下稳定工作，可抵御电厂、冶金厂常见的强电磁干扰（如高压设备启停产生的电磁辐射）、粉尘堆积与湿度变化（相对湿度 5%~95% 无凝露），数据传输丢包率≤0.01%，保障远程监控与控制的可靠性。
- 多协议兼容扩展：支持多种工业以太网协议，包括 Profinet、Modbus-TCP、EtherNet/IP 等主流标准协议，可与不同品牌的外部设备（如西门子 PLC、罗克韦尔变频器、第三方数据采集终端）实现跨品牌通信，满足工厂 “多系统融合” 的网络化需求，无需担心协议不兼容问题。
- 维护简单便捷：电路板自带通信状态指示灯（电源灯、链路灯、数据收发灯），通信异常时对应指示灯闪烁（如链路灯不亮表示网线未接好，数据灯不闪表示无数据传输），维修人员可通过指示灯快速排查问题；接线仅需连接电源、系统通信线与以太网网线，无需复杂配置，电气工程师 20~30 分钟可完成安装调试。
比如电厂的 GE Mark VIe 燃气轮机远程监控系统，若原 IS215UCVEM06A 电路板损坏导致中控室无法获取数据，换上新电路板后，能实时将燃气轮机的转速、排气温度、油压等数据通过以太网上传至中控室，同时接收中控室下发的 “调整转速至 3000rpm” 指令，转发给控制系统执行，实现远程精准监控与控制。
二、关键技术参数
参数类别 | 具体细节 |
适配系统类型 | GE Mark VIe、Mark V 系列 turbine 控制系统，适配工业以太网通信场景（如远程监控、跨系统数据交互、分布式控制） |
工作电压范围 | DC 24V±10%（控制系统集中供电，无需额外独立供电） |
核心功能 | 以太网数据收发（支持双向通信）、多工业协议兼容（Profinet/Modbus-TCP/EtherNet/IP）、通信状态监测、故障自恢复（断网后重新联网自动恢复通信）、数据缓存（断电后临时缓存关键数据） |
通信参数 | 以太网接口：2 路 RJ45（1 主 1 备，支持链路冗余）；传输速率：10/100Mbps 自适应；通信距离：≤100m（超五类网线）；支持 TCP/IP、UDP 协议 |
系统接口 | 1 路 GE 专用通信接口（对接 Mark 系列系统总线）、1 路本地调试接口（RS232，用于协议配置与故障排查） |
工作环境范围 | 温度：-40℃~+70℃；相对湿度：5%~95%（无凝露）；振动：≤50Hz/2g（正弦振动）；电磁兼容性：符合 EN 61000-6-2 工业抗干扰标准 |
元器件等级 | 以太网芯片：工业级高抗干扰芯片；接口：屏蔽式 RJ45（防氧化、耐插拔次数≥1000 次）；外壳：铝合金防电磁干扰外壳 |
尺寸（长 × 宽 × 高） | 180mm×120mm×50mm（适配 GE 标准控制柜 DIN 导轨安装，符合 DIN EN 50022 导轨标准） |
认证标准 | UL 508（工业控制设备安全标准）、IEC 61131-3（可编程控制器通信标准）、CE（欧洲合规认证）、FCC Part 15（电磁辐射认证） |
保护功能 | 过压保护（输入电压≥30V 自动切断）、过流保护（以太网接口电流≥1A 自动限流）、浪涌保护（RJ45 接口抗 2kV 瞬态电压）、断网缓存（断网时缓存 1000 条关键数据，联网后补发） |
三、系统集成说明
这款电路板是 GE Mark 系列 turbine 控制系统的 “以太网通信核心”，集成（更换）流程需注意协议匹配与网络配置，主要适配 GE 指定型号控制系统：
- 安装步骤（含安全注意事项）：第一步，断开控制系统总电源（关闭控制柜总断路器，悬挂 “禁止合闸” 标识），确保无电操作；第二步，打开控制柜柜门，找到原以太网连接电路板（通常安装在 DIN 导轨上），记录电路板接线关系（用标签纸标注系统通信接口、电源接口、以太网接口的连接线缆，如 “系统接口 - 对接 Mark VIe 总线”“以太网 1 - 连接中控室交换机”）；第三步，拔掉原电路板的系统通信线、电源线、以太网网线，按下导轨卡扣取下旧板；第四步，将新电路板（IS215UCVEM06A）卡入导轨原位置，对照标签纸连接系统通信线与电源线，再将以太网网线插入 RJ45 接口（主备接口可同时连接，实现链路冗余）；第五步，接通系统电源，通过本地调试接口或中控室软件配置通信协议（如选择 Modbus-TCP 协议、设置 IP 地址），配置完成后测试数据收发（如中控室能接收系统数据、下发指令能执行），无异常则集成成功。
- 功能自动激活：基础通信功能无需复杂编程，电路板接入系统后，会自动与 Mark 系列控制系统建立底层通信；仅需通过调试软件选择所需的工业协议（如与第三方设备通信选择 Modbus-TCP）、设置 IP 地址（与工厂局域网在同一网段），即可实现数据交互，无需修改控制系统核心程序。
- 维护与故障排查：日常使用中，若出现 “中控室无法获取数据”，先检查电路板通信指示灯（链路灯不亮检查网线，数据灯不闪检查协议配置）；若怀疑电路板故障，可更换备用板测试（备用板需与原板型号一致），更换后重新配置 IP 与协议即可恢复通信，无需拆解控制系统其他部件，大幅降低维修时间。
比如冶金厂的 GE Mark V 轧机分布式控制系统，集成 IS215UCVEM06A 后，能通过以太网将 3 台轧机的运行数据（转速、轧制力、辊温）汇总上传至中控室，同时接收中控室下发的 “统一调整轧制力至 500kN” 指令，转发给每台轧机的控制系统，实现多设备协同控制与集中监控，提升生产效率。
四、同系列相关型号推荐
型号 | 核心差异及适用场景 |
GE IS215UCVEM07A | 多接口扩展型 —— 以太网接口增加至 4 路 RJ45，支持同时连接中控室、第三方数据终端、本地监控屏与备用交换机，适配复杂网络化场景（如大型电厂多区域数据交互、智慧工厂多系统联网）。 |
GE IS215UCVEM05A | 精简经济型 —— 仅 1 路以太网接口，移除部分冗余功能（如断网缓存），价格更低，适配简单远程监控场景（如小型 turbine 单机远程数据上传、中小型工厂单设备联网控制）。 |
GE IS215UCVEM06B | 高速通信型 —— 支持千兆以太网（1000Mbps），数据传输速率提升 10 倍，适合高频次、大数据量通信场景（如实时视频监控 + 设备数据同步传输、工业物联网高频数据采集）。 |
GE IS215UCVEM06C | 宽温增强型 —— 工作温度范围扩展至 - 55℃~+85℃，采用耐极寒以太网芯片，适合极寒地区户外设备联网（如北方露天风电控制柜远程通信、西伯利亚油田分布式监测系统）。 |
GE IS215UCVEM06D | 防爆型 —— 通过 ATEX 防爆认证（Ex d IIB T4 Ga），RJ45 接口做防爆密封处理，适合易燃易爆环境（如化工企业储罐区设备联网、煤矿井下监控系统通信，避免电火花引发危险）。 |
GE IS215UCVEM06E | 无线扩展型 —— 在有线以太网基础上增加工业 WiFi 模块（支持 IEEE 802.11a/b/g/n），可实现无线通信，适配无法布线的场景（如移动设备、高空设备、临时搭建的控制节点）。 |
GE IS215UCVEM06F | 冗余通信型 —— 采用双以太网芯片、双系统接口冗余设计，一路通信故障时另一路自动接管，适合绝对不能中断通信的关键场景（如核电厂安全系统远程监控、大型数据中心备用电源通信）。 |
GE IS215UCVEM06G | 高防护型 —— 电路板外壳做三防涂层（防盐雾、防霉菌、防腐蚀），防护等级 IP65，可直接安装在户外或腐蚀性环境（如海边电厂、海洋平台设备联网、化工车间多设备通信）。 |
