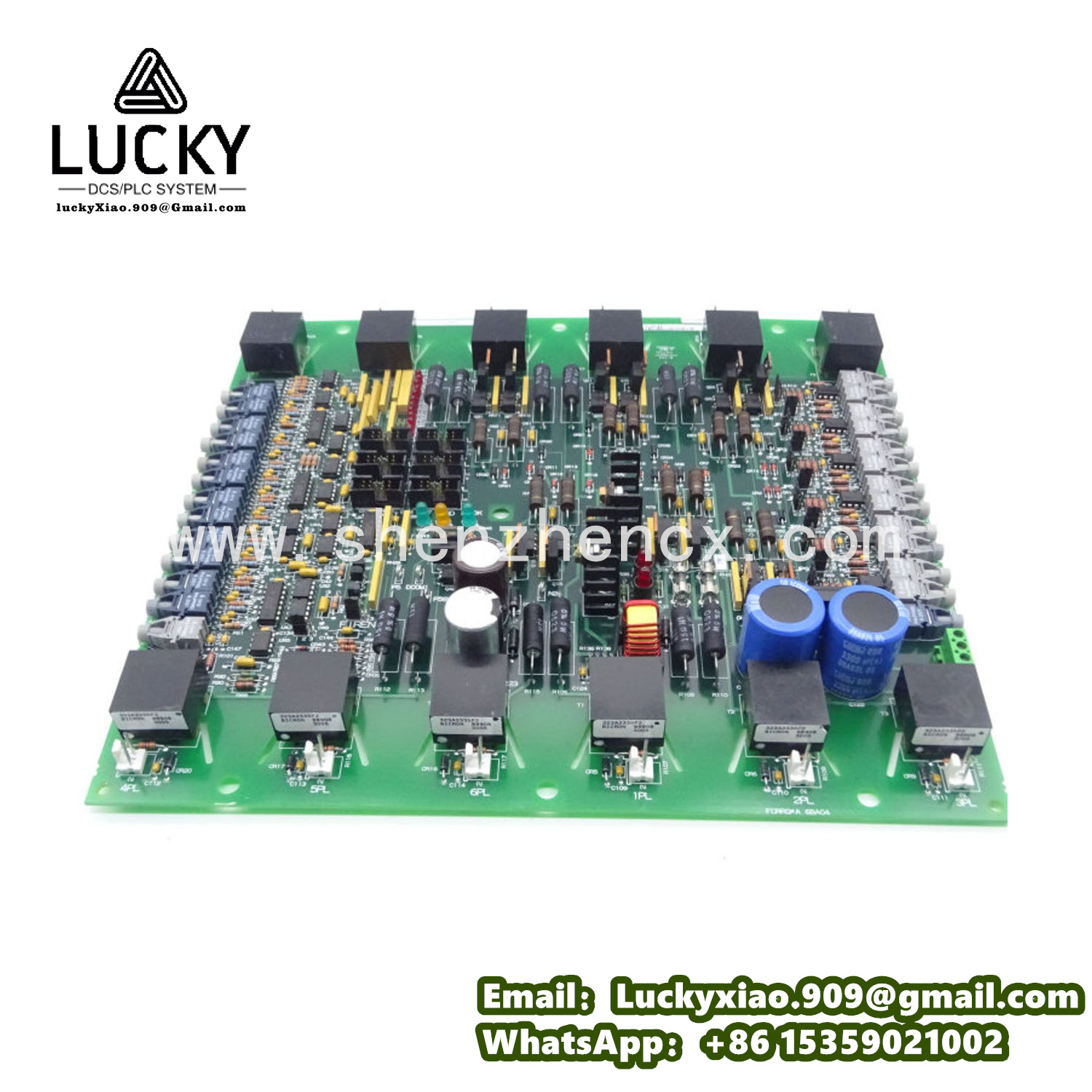

GE DS200FCRRG1AKD 工业级励磁控制板
- 品牌：GE
- 型号：DS200FCRRG1AKD
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
通用电气 GE DS200FCRRG1AKD 工业级励磁控制板
一、产品说明
GE DS200FCRRG1AKD 是专为GE 直流调速系统电机励磁控制设计的核心控制板，相当于系统中的 “励磁调节中枢”，主要适配 GE Speedtronic 系列 DS200 系列直流调速器（如 DS200LDCCH 系列调速装置），以及工业场景中需精准控制励磁的直流电机设备（如冶金厂轧机直流电机、发电厂拖动电机、重型机床直流主轴电机）。其核心功能是 “调节直流电机的励磁电流、稳定电机磁场、保障电机在不同转速下的扭矩输出”，比如在轧机直流电机运行中，根据电机转速变化实时调整励磁电流：当转速升高时，适当降低励磁电流以避免电机 “飞车”；当转速降低时，增大励磁电流以维持足够扭矩，确保轧机稳定轧制；同时支持励磁故障检测（如励磁丢失、过流），出现异常时立即触发保护，防止电机损坏。
它的实用优势针对性强，尤其适合直流电机的高精度励磁控制场景：
- 调速系统精准适配：专为 GE DS200 系列直流调速器设计，硬件接口、控制逻辑与调速器核心控制板（如 DS200LDCCH1A）完全兼容，可直接嵌入调速器控制舱，无需额外加装励磁调节器，信号传输延迟≤10ms，确保励磁调节与转速控制同步响应。
- 工业级稳定可靠：采用工业级高精度电流调节芯片、抗干扰励磁控制电路与加厚 FR-4 PCB 板材，能在 - 40℃~+70℃恶劣工业环境下稳定工作，可抵御冶金厂、发电厂常见的强电磁干扰（如高压设备启停干扰、变频器高频干扰）、粉尘堆积与湿度变化（相对湿度 5%~95% 无凝露），励磁电流调节精度≤0.5%，避免因励磁波动导致电机扭矩不稳定。
- 功能聚焦励磁调节：核心功能围绕直流电机励磁需求设计，包括励磁电流闭环调节（0~50A 可调）、弱磁控制（支持电机高速运行时的励磁弱化）、励磁故障保护（励磁丢失、过流、过压）、励磁状态反馈（实时输出励磁电流数据至 PLC），且支持手动 / 自动励磁调节模式切换，满足不同工况需求。
- 维护简单易部署：控制板自带状态指示灯（电源灯、运行灯、励磁故障灯、电流状态灯），某路励磁回路异常时对应指示灯闪烁（如红灯闪 2 次表示励磁过流、闪 3 次表示励磁丢失），维修人员无需专业仪器即可初步定位问题；接线端子有清晰标识（如 “FIELD+/- 电机励磁接线”“AI - 励磁电流指令”“AO - 励磁电流反馈”），更换时对照旧板插拔接线即可，电气工程师 30~40 分钟可完成部署，无需复杂编程调试。
比如某冶金厂的 GE DS200 系列轧机直流驱动系统，若原 DS200FCRRG1AKD 控制板损坏导致电机励磁失控，换上新板后，能立即恢复励磁调节功能：当轧机需提升转速至 1500rpm 时，控制板自动弱化励磁电流（从 30A 降至 20A），确保电机在高速下稳定运行；若出现励磁线缆断线（励磁丢失），控制板立即触发停机保护，避免电机因无励磁导致的 “飞车” 事故。
二、关键技术参数
参数类别 | 具体细节 |
适配系统类型 | GE Speedtronic 系列 DS200 系列直流调速器（如 DS200LDCCH、DS200VIGP 系列），适配设备：直流轧机电机、拖动电机、直流主轴电机（功率 10kW~200kW） |
供电参数 | 输入电压：DC 24V±10%（调速器集中供电）；励磁输出电压：DC 0~300V（适配不同电压等级电机励磁绕组）；最大励磁输出电流：50A |
核心功能 | 励磁电流闭环调节（精度≤0.5%）、弱磁控制（弱磁比 1:5）、励磁故障保护（丢失 / 过流 / 过压）、励磁状态反馈（4~20mA 模拟量输出）、手动 / 自动模式切换 |
控制参数 | 励磁电流调节范围：0~50A；弱磁转速范围：基速～5 倍基速；响应时间：≤10ms（励磁电流阶跃响应）；故障保护动作时间：≤5ms |
接口类型 | 电机励磁接口：端子式（FIELD+/FIELD-）；励磁指令接口：1 路模拟量输入（4~20mA，对应 0~50A 励磁电流）；状态反馈接口：1 路模拟量输出（4~20mA，反馈实际励磁电流）；故障报警接口：1 路继电器触点输出 |
工作环境范围 | 温度：-40℃~+70℃；相对湿度：5%~95%（无凝露）；振动：≤50Hz/2g（正弦振动）；电磁兼容性：符合 EN 61000-6-2 工业抗干扰标准 |
元器件等级 | 调节芯片：GE 工业级励磁专用 IC；功率元件：IGBT 模块（耐高压、大电流）；端子：铜合金镀镍（防氧化、耐大电流）；外壳：铝合金（防电磁干扰） |
尺寸（长 × 宽 × 高） | 180mm×120mm×30mm（匹配 DS200 系列调速器控制舱安装空间，带定位卡扣）；重量：约 400g |
认证标准 | UL 508C（工业电力控制设备安全标准）、IEC 61800-5-1（可调速电力传动系统安全标准）、CE（欧洲合规认证） |
保护功能 | 励磁过流保护（电流≥120% 额定值时切断输出）；励磁丢失保护（电流≤5% 额定值时触发停机）；励磁过压保护（输出电压≥110% 额定值时保护）；过温保护（元件温度≥85℃时报警） |
三、系统集成说明
这款控制板是 GE DS200 系列直流调速系统的 “励磁调节核心”，集成（更换）流程需严格遵循直流电机励磁操作规范，主要适配 GE 指定型号调速器：
- 安装步骤（含安全注意事项）：第一步，断开直流调速器总电源与电机电源（关闭高压断路器，放电励磁绕组电容至安全电压，悬挂 “设备维护中” 标识），确保无电操作；第二步，打开调速器控制舱面板，找到原 DS200FCRRG1AKD 控制板（通常靠近功率模块，有 “FIELD” 标识的接线端子），松开固定螺丝，拔掉励磁绕组接线、指令线与反馈线（拔线前记录接线顺序，区分 FIELD+/FIELD - 正负极，避免接反烧毁绕组）；第三步，检查新控制板的型号与引脚是否与旧板一致，确认无误后，将新板固定在安装位，按记录顺序连接励磁绕组接线（确保极性正确）、模拟量指令线（对接调速器核心控制板）与反馈线（对接 PLC 或显示仪表）；第四步，接通调速器电源，通过调速器本地面板设置励磁参数（如额定励磁电流、弱磁基速，与电机参数匹配）；第五步，测试励磁功能：手动给定小幅励磁电流指令，观察电机励磁电流反馈是否正常，启动电机并调整转速，检查弱磁控制是否顺畅，无异常则集成成功。
- 功能自动激活：控制板接入调速器后，无需手动编程，会自动识别调速器预设的电机励磁参数（如额定电流、电压），默认进入自动励磁调节模式；若需切换至手动模式（如调试或紧急工况），可通过调速器本地面板按键切换，调节过程中控制板会自动限制电流波动，避免冲击电机。
- 维护与故障排查：日常使用中，若电机出现扭矩不足、转速不稳定或报 “励磁故障”，先检查励磁绕组接线是否松动、励磁电流反馈是否正常（如用万用表测量实际电流）；若怀疑控制板故障，可更换备用板测试，更换后励磁功能恢复正常则需更换新板，无需调整其他系统参数，大幅降低维修时间。
比如某发电厂的 GE DS200 系列拖动电机控制回路，集成 DS200FCRRG1AKD 后，控制板接收调速器下发的 “25A 励磁电流” 指令，输出对应电压驱动电机励磁绕组，同时将实际励磁电流（25A）通过 4~20mA 信号反馈给 PLC；当电机转速超过基速（1000rpm）升至 1500rpm 时，控制板自动弱磁，将励磁电流降至 15A，确保电机在高速下扭矩稳定，避免因励磁过高导致电机过热。
四、同系列相关型号推荐
型号 | 核心差异及适用场景 |
GE DS200FCRRG2AKD | 大电流适配型 —— 最大励磁输出电流 100A，励磁输出电压 0~500V，适配大功率直流电机（如 200kW~500kW 轧机电机、矿山提升机直流电机），满足大扭矩设备励磁需求 |
GE DS200FCRRG0AKD | 小电流经济型 —— 最大励磁输出电流 10A，功能精简（无弱磁控制，仅基础励磁调节），价格更低，适配小型直流电机（如 10kW 以下实验室电机、小型输送设备直流电机） |
GE DS200FCRRG1BKD | 高精度调节型 —— 励磁电流调节精度提升至≤0.1%，支持 17 位高精度电流反馈，适配超精密直流设备（如半导体制造设备直流主轴、医疗设备高精度直流电机） |
GE DS200FCRRG1CKD | 宽温增强型 —— 工作温度范围扩展至 - 55℃~+85℃，采用耐极寒功率元件，适配极寒地区户外设备（如北方露天矿山直流牵引电机、西伯利亚油田输油泵直流电机） |
GE DS200FCRRG1DKD | 防爆型 —— 通过 ATEX 防爆认证（Ex d IIB T4 Ga），所有接口做防爆密封处理，适配易燃易爆环境（如化工企业防爆区域直流搅拌电机、煤矿井下直流通风机） |
GE DS200FCRRG1EKD | 通信增强型 —— 增加以太网接口（支持 Profinet/Modbus-TCP 协议），可远程监控励磁电流、修改励磁参数，适配智慧工厂远程运维场景（如数字化冶金厂轧机励磁远程控制） |
GE DS200FCRRG1FKP | 高防护型 —— 控制板做三防涂层（防盐雾、防霉菌、防腐蚀），防护等级提升至 IP65，适配潮湿 / 腐蚀性环境（如海边电厂直流冷却水泵、化工车间直流输送电机） |
GE DS200FCRRG1GKD | 冗余设计型 —— 采用双励磁通道、双电源输入冗余，一路通道故障时另一路自动接管，适配绝对不能中断的关键设备（如核电厂备用电源直流拖动电机、大型数据中心应急发电机） |
