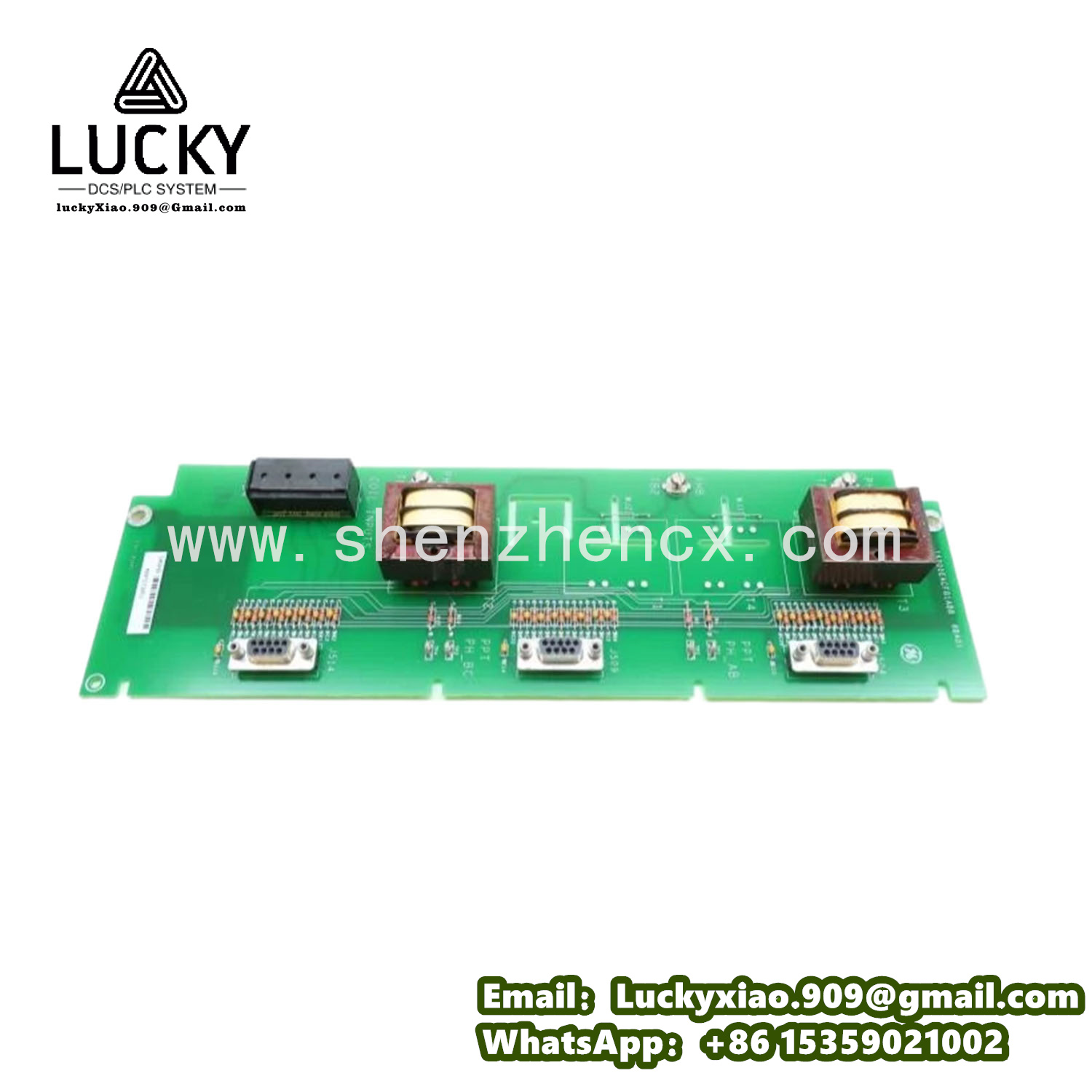

通用电气 GE IS200EACFG1B 模拟量输出控制模块
- 品牌：GE
- 型号：IS200EACFG1B
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
通用电气 GE IS200EACFG1B 工业级模拟量输出控制模块
一、产品说明
GE IS200EACFG1B 是专为GE 工业控制系统模拟量信号输出与执行器控制设计的核心模块，相当于系统中的 “指令转换与执行驱动节点”，主要适配 GE Mark VIe、Mark V 等系列 turbine 控制系统，以及工业场景中需精准模拟量驱动的设备（如发电厂 turbine 调速阀控制、冶金厂轧机液压油缸调节、化工反应釜进料阀开度控制、工业锅炉风门挡板驱动）。其核心功能是 “接收控制系统下发的数字控制指令，转换为连续的模拟量信号（如 4~20mA 电流、0~10V 电压），驱动执行器（如调节阀、变频器、伺服电机）按指令精准动作”，比如在发电厂 turbine 调速系统中，接收主控系统 “转速提升至 3000rpm” 的数字指令，转换为 12mA 模拟量电流信号输出给调速阀执行器，控制阀门开度增大，提升蒸汽进汽量，最终使 turbine 转速稳定在目标值；若指令异常，模块立即切断输出或输出安全值，防止执行器误动作导致设备故障。
它的实用优势针对性强，尤其适合需高精度模拟量驱动的闭环控制场景：
- 控制系统精准适配：专为 GE turbine 控制系统设计，硬件接口、通信协议（支持 GE 专用高速总线）与系统完全兼容，可直接嵌入控制机柜，无需额外加装 D/A 转换器，对接 GE Mark VIe 控制系统时，指令转换延迟≤5ms，确保执行器动作快速响应，不影响控制闭环的稳定性。
- 工业级稳定可靠：采用工业级高精度 D/A 转换芯片（16 位分辨率）、抗干扰模拟量输出电路与加厚 FR-4 PCB 板材，能在 - 40℃~+70℃恶劣工业环境下稳定工作，可抵御发电厂、冶金厂常见的强电磁干扰（如高压设备启停干扰、变频器高频干扰）、粉尘堆积与湿度变化（相对湿度 5%~95% 无凝露），输出精度≤±0.1% FS，避免因信号失真导致执行器动作偏差。
- 功能聚焦模拟量驱动：核心功能围绕模拟量输出控制设计，支持 8 路独立模拟量输出（兼容 4~20mA 电流信号、0~10V 电压信号，每路可单独配置信号类型与量程）；内置输出信号校准功能（可通过软件微调，确保长期精度）；支持输出故障诊断（如执行器断线、短路检测），异常时立即上报控制系统并输出安全值（如 4mA 最小电流）；支持手动输出模式（调试时可手动设定输出值，无需依赖控制系统指令）。
- 维护简单易部署：模块自带状态指示灯（电源灯、通信灯、每路输出状态灯、故障报警灯），某路输出异常时对应指示灯闪烁（如红灯闪 2 次表示执行器断线、闪 3 次表示输出短路），维修人员无需专业仪器即可初步定位问题；接线端子有清晰标识（如 “AO1 - 调速阀控制”“AO2 - 风门驱动”），更换时对照旧模块插拔接线即可，电气工程师 30~40 分钟可完成部署，输出参数可通过控制系统软件直接配置，无需复杂调试。
比如某冶金厂的 GE Mark VIe 轧机液压控制系统，若原 IS200EACFG1B 模块损坏导致油缸调节失效，换上新模块后，能立即恢复 8 路模拟量输出：接收控制系统 “辊缝调整至 5mm” 的数字指令，转换为 16mA 电流信号输出给液压油缸执行器，控制油缸伸缩量，使轧机辊缝精准达到目标值；若执行器线缆断线，模块立即上报 “AO1 断线故障”，同时输出 4mA 最小电流，使油缸保持当前位置，避免辊缝突变导致板材厚度偏差。
二、关键技术参数
参数类别 | 具体细节 |
适配系统类型 | GE Mark VIe、Mark V 系列 turbine 控制系统，适配设备：发电厂调速阀、冶金厂液压油缸、化工进料阀、工业锅炉风门（需模拟量驱动的执行器） |
供电参数 | 输入电压：DC 24V±10%（控制系统集中供电）；工作功耗：≤10W（正常运行）；待机功耗：≤2W |
核心功能 | 8 路模拟量输出（4~20mA/0~10V）、16 位 D/A 转换、输出信号校准、执行器故障诊断（断线 / 短路）、手动 / 自动输出模式、控制系统指令交互 |
输出参数 | 信号类型：4~20mA 电流信号 / 0~10V 电压信号（每路可独立配置）；输出精度：≤±0.1% FS；输出负载：电流信号≤500Ω，电压信号≥1kΩ；响应时间：≤5ms（指令转换延迟）；温漂：≤5ppm/℃（长期稳定性） |
诊断与保护参数 | 故障检测：执行器断线（电流输出＜3.5mA）、短路（电流输出＞22mA）；安全输出值：4mA（电流信号）/0V（电压信号）；报警输出：1 路继电器触点（AC 250V/5A） |
接口类型 | 模拟量输出接口：8 路端子式（AO1~AO8）；通信接口：1 路 GE 专用高速总线接口（对接控制系统）；调试接口：1 路 RS485（支持 Modbus-RTU，用于手动设定输出值） |
工作环境范围 | 温度：-40℃~+70℃；相对湿度：5%~95%（无凝露）；振动：≤50Hz/2g（正弦振动）；电磁兼容性：符合 EN 61000-6-2 工业抗干扰标准 |
元器件等级 | D/A 转换芯片：16 位工业级高精度芯片；输出驱动芯片：GE 专用模拟量驱动 IC；端子：铜合金镀镍（防氧化、低接触电阻）；外壳：铝合金（防电磁干扰） |
尺寸（长 × 宽 × 高） | 160mm×100mm×25mm（匹配 GE turbine 控制系统机柜安装空间，带 DIN 导轨卡扣）；重量：约 300g |
认证标准 | UL 508C（工业电力控制设备安全标准）、IEC 61131-2（可编程控制器安全标准）、CE（欧洲合规认证） |
保护功能 | 过压保护（输入电压≥30V 时自动切断）；过流保护（每路输出电流≥25mA 时自动限流）；短路保护（输出接口短路时无损坏）；静电防护（接触放电 ±8kV，空气放电 ±15kV） |
三、系统集成说明
这款模块是 GE turbine 控制系统的 “模拟量驱动核心”，集成（更换）流程需严格遵循执行器控制操作规范，主要适配 GE 指定型号系统：
- 安装步骤（含安全注意事项）：第一步，停止执行器与控制系统运行，切断总电源（按 GE turbine 系统操作流程执行，悬挂 “设备维护中” 标识），确保无电操作；第二步，在控制机柜内找到原 IS200EACFG1B 模块的安装位置（通常在模拟量输出单元区域，有模块编号标识），松开 DIN 导轨卡扣，拔掉模块的供电线缆、模拟量输出线缆与通信线缆（拔线前用标签记录每路线缆对应的输出通道与执行器，避免接错，尤其注意电流信号的正负极）；第三步，检查新模块的型号与引脚是否与旧模块一致，确认无误后，将新模块卡入 DIN 导轨并固定，按标签记录的顺序连接供电线缆、通信线缆，再连接模拟量输出线缆（每路 AO 对应一台执行器，如 AO1 接调速阀、AO2 接风门）；第四步，接通控制系统电源，通过系统配置软件（如 GE CIMPLICITY）配置模块参数（如每路 AO 的信号类型、量程、安全输出值，与执行器参数匹配）；第五步，进行手动调试：切换模块至手动模式，手动设定每路 AO 的输出值（如设定 AO1 为 12mA），用标准电流表测量输出电流，同时观察执行器动作是否与设定值一致（如调速阀开度是否达到 50%）；第六步，带载试运行：切换回自动模式，启动控制系统与执行器，下发控制指令（如 “调速阀开度 60%”），检查执行器是否按指令精准动作，无偏差则集成成功。
- 功能自动激活：模块接入系统后，完成参数配置并切换至自动模式，无需手动触发即可自动接收控制系统指令，实时转换为模拟量信号输出；若需调整某路 AO 的量程（如执行器更换导致需求信号变化），可通过系统配置软件在线修改，无需中断模块运行，确保执行器控制不中断。
- 维护与故障排查：日常使用中，若执行器动作异常或控制系统显示 “模拟量输出故障”，先检查模块对应 AO 的状态指示灯（如灯闪烁表示执行器故障、灯不亮表示无指令输出）；用标准电流表测量 AO 输出电流，判断是否为模块输出偏差；若怀疑执行器故障，断开模块输出线缆，测量执行器电阻（判断是否断线或短路）；若确认模块故障，更换备用模块并导入参数即可恢复，无需重新调试执行器，大幅降低维修时间。
比如某发电厂的 GE Mark V turbine 调速系统，集成 IS200EACFG1B 后，模块 AO1 接收 “转速 3000rpm” 的数字指令，转换为 12mA 电流信号输出给调速阀执行器，控制阀门开度 50%，使 turbine 转速稳定在 3000rpm；若调速阀线缆断线，模块检测到 AO1 输出电流＜3.5mA，立即上报 “AO1 断线故障”，同时输出 4mA 最小电流，使调速阀保持关闭状态，避免蒸汽过量进入导致 turbine 超速，保障设备安全。
四、同系列相关型号推荐
型号 | 核心差异及适用场景 |
GE IS200EACFG1A | 通道精简型 —— 支持 4 路模拟量输出，功能聚焦基础驱动需求，价格更低，适配中小规模控制场景（如小型锅炉风门控制、实验室反应釜搅拌速度调节） |
GE IS200EACFG1C | 通道扩展型 —— 支持 16 路模拟量输出，可同时驱动多台执行器，适配大型工业场景（如化工园区多反应釜进料阀控制、发电厂多台辅助设备执行器驱动） |
GE IS200EACFG2B | 高精度输出型 ——D/A 转换分辨率提升至 24 位，输出精度≤±0.05% FS，温漂≤2ppm/℃，适配超精密控制场景（如半导体制造设备真空阀调节、医疗设备流量控制） |
GE IS200EACFG1D | 宽温增强型 —— 工作温度范围扩展至 - 55℃~+85℃，采用耐极寒输出驱动芯片，适配极寒地区户外设备（如北方露天油田输油管道阀门控制、西伯利亚电厂风机风门驱动） |
GE IS200EACFG1E | 防爆型 —— 通过 ATEX 防爆认证（Ex d IIB T4 Ga），所有接口做防爆密封处理，适配易燃易爆环境（如化工企业防爆区域反应釜阀门控制、煤矿井下液压支架油缸调节） |
GE IS200EACFG1F | 通信增强型 —— 增加以太网接口（支持 Profinet/Modbus-TCP 协议），可远程监控输出状态、修改输出参数，适配智慧工厂远程运维场景（如数字化冶金厂轧机执行器集中控制） |
GE IS200EACFG1G | 高防护型 —— 模块做三防涂层（防盐雾、防霉菌、防腐蚀），防护等级提升至 IP65，适配潮湿 / 腐蚀性环境（如海边电厂海水淡化设备阀门控制、化工车间酸碱输送泵变频器驱动） |
GE IS200EACFG1H | 冗余设计型 —— 采用双 D/A 转换通道、双电源输入冗余，一路通道故障时另一路自动切换，适配绝对不能中断执行器控制的关键场景（如核电厂 reactor 冷却剂流量控制、大型数据中心空调风门调节） |
