GE IS220PDOAH1A 3364940CSP2 离散输出包

一、产品核心参数

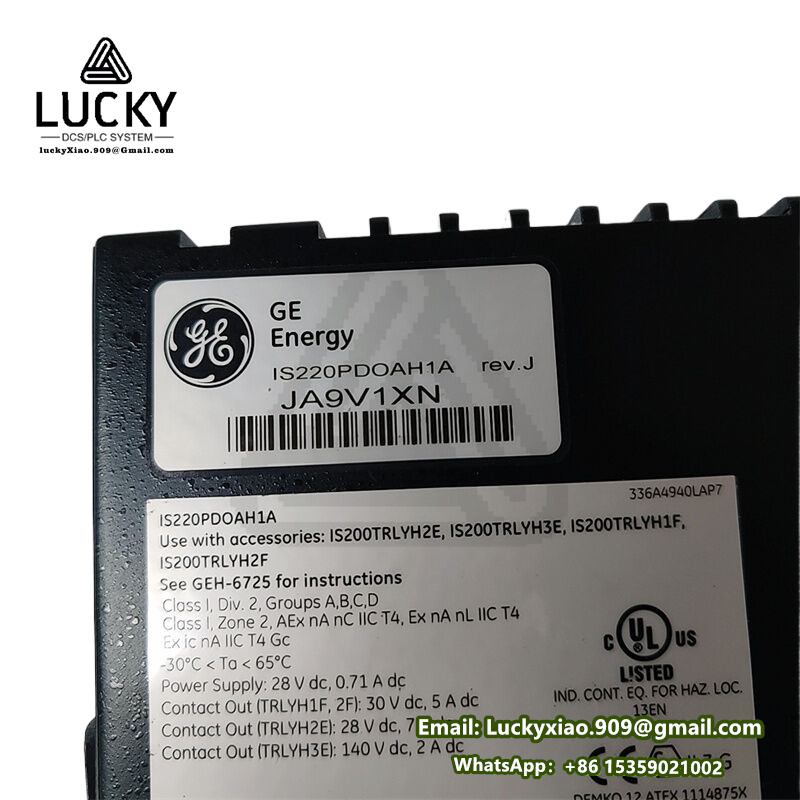

• 基础信息：部件号 IS220PDOAH1A，配套编号 3364940CSP2，由美国通用电气（GE）原厂生产，属于 Mark VIe 系列离散输出包范畴，专为工业控制系统量身打造。
• 输入输出参数：输入电压范围为 DC 12-48V，输出电压范围 0-24V，每通道最大输出电流可达 3A；单个模块可控制多达 12 个继电器，并能接收来自端子板的反馈信号，支持 15 组由继电器和线圈监控的输入，端子板类型由 ID 芯片决定，进而影响监视器反馈的选择。
• 响应与防护参数：从以太网命令到输出的 I/O 包响应时间约为 6ms，部分场景下响应时间可小于 1ms；隔离电压大于 500Vrms，绝缘电阻大于 100MΩ，具备优异的电气隔离性能，可有效抵御干扰。
• 环境适应参数：工作温度范围为 -25℃至 +70℃，可适配工业现场的高低温环境，能够在复杂恶劣的工况下保持稳定运行，满足各类工业场景的环境需求。

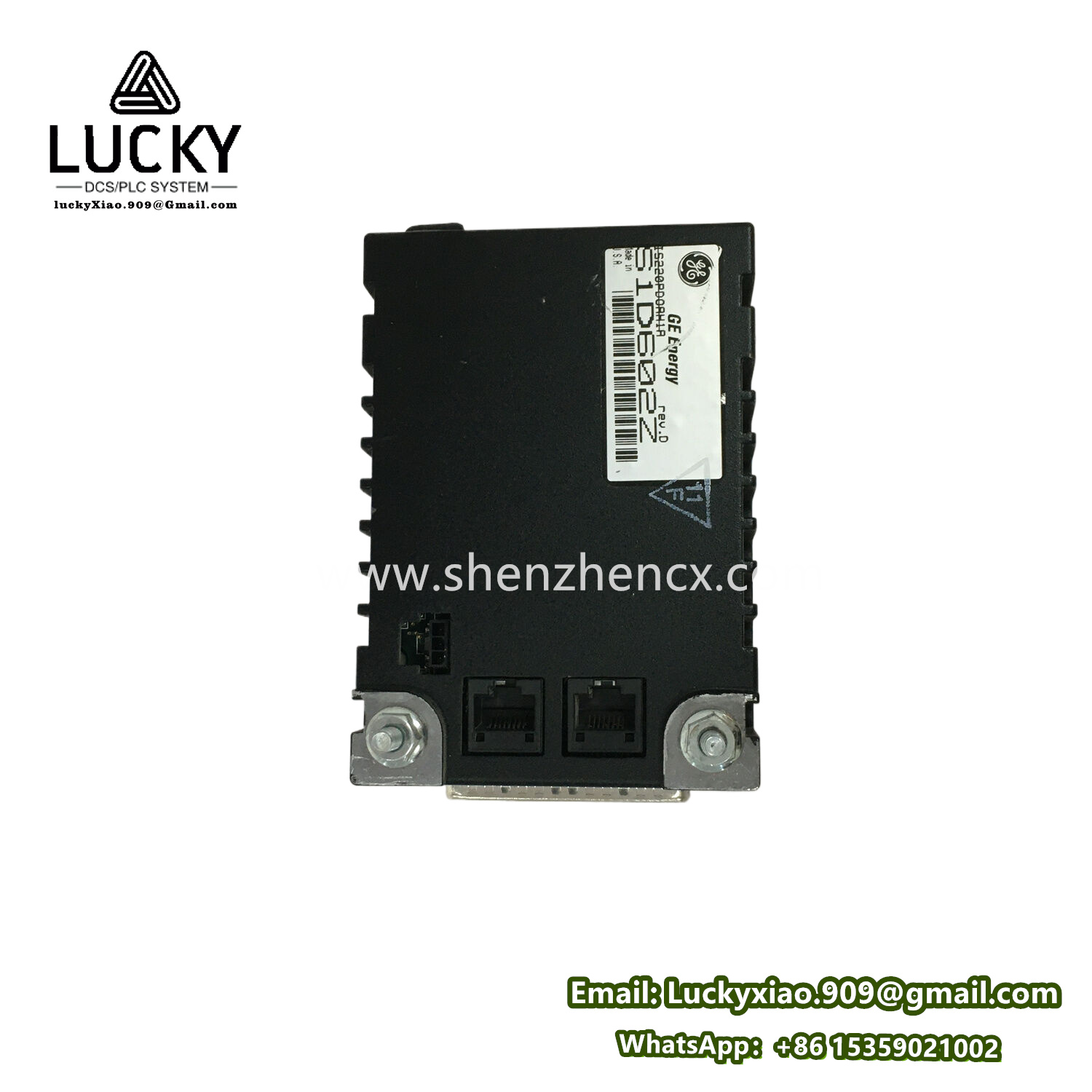

• 通信与供电：支持 1-2 个 I/O 以太网连接，配备两个 RJ45 以太网连接器，兼容行业标准的动态主机配置协议（DHCP）；采用三针电源输入，具备固有的软启动功能，可控制电源应用中的电流浪涌，保障设备启动安全。

二、产品核心功能与特性

（一）核心控制功能

（二）多重诊断与保护功能

（三）灵活的兼容性与控制模式

（四）便捷的安装与操作特性

三、产品工作原理

1. 上电初始化：当施加输入电源时，软启动电路会逐步增加处理器板上的可用电压，本地电源按顺序启动，处理器复位功能被禁用，设备进入自检状态；
2. 程序加载与匹配：自检完成后，处理器从闪存加载特定于 I/O 包类型的应用程序代码，读取单板 ID 信息，验证应用代码、采集板与端子板的匹配性，确保设备正常运行的基础条件；
3. 通信建立：匹配无误后，处理器通过 DHCP 协议和终端板的唯一标识请求网络地址，完成以太网初始化，建立稳定的通信连接；
4. 指令执行与反馈：处理器对板载逻辑进行编程，执行应用程序，采集板启动工作；PDOA 继电器命令信号作为信号调节和电平转换的第一级，将端子板输出与控制逻辑连接，每个输出通道的电流监视器实时检测负载状态，通过 LED 指示灯和监控线反馈运行状态，形成完整的控制闭环；
5. 异常处理：当检测到过载、过流、过温或负载异常等情况时，保护功能启动，及时切断输出或发出报警信号，避免设备损坏，同时工作人员可通过 LED 指示灯和红外诊断端口排查故障。

四、应用场景

• 电力行业：作为 GE Speedtronic Mark VIe 燃气轮机控制系统的关键组件，广泛应用于发电厂（单循环、联合循环电站）的燃气轮机、汽轮机控制，负责输出控制指令给燃料控制阀、启动电机、冷却风扇等关键执行机构，同时采集设备保护信号，保障发电设备的稳定高效运行；此外也可用于变电站自动化系统，实现离散信号的控制与反馈。
• 石油化工领域：适用于压缩机站、LNG 工厂、海上平台的动力系统，以及过程控制系统中，控制阀门、泵、压缩机等关键设备的启停与运行，承担核心 I/O 任务，适应石油化工领域的恶劣工况需求。
• 冶金与制造业：用于监控和控制电机、传送带、工业机器人、加热器、照明设备等，优化生产流程，提升生产自动化水平，保障生产设备的稳定运行，降低人工干预成本，适配制造业的多样化控制需求。
• 其他领域：在自动化物流系统中，用于驱动电动车辆和搬运设备；在城市交通领域，可应用于地铁、轻轨和有轨电车的直流电机驱动；在船舶电力系统中，用于船舶推进系统和辅助设备的直流电机驱动，同时也可应用于太阳能、风能等新能源系统的控制与保护，展现出广泛的适配性和实用性。

五、产品优势

• 高可靠性：采用工业级元器件制造，具备优异的电气隔离、过载保护和环境适应能力，可在 -25℃至 +70℃的恶劣环境中稳定运行，故障率低，使用寿命长，满足工业设备长期连续运行的需求，降低设备维护成本；
• 快速响应：I/O 响应时间低至 6ms（部分场景小于 1ms），能够快速接收和执行控制指令，确保设备控制的精准性和及时性，尤其适用于对响应速度要求较高的燃气轮机、压缩机等设备控制场景；
• 灵活适配：支持多种继电器类型、端子板兼容和控制模式选择，可根据不同系统配置和控制需求灵活调整，适配多种工业自动化控制系统，通用性强，降低系统集成成本；
• 便捷运维：LED 视觉诊断、红外本地诊断串行通信功能，便于工作人员快速排查故障、调试参数；简洁的安装流程和自动初始化功能，降低安装与操作难度，提升运维效率；
• 原厂保障：作为 GE 原厂正品，产品质量符合国际工业标准，具备完善的质保服务，可提供专业的技术支持，确保设备在全生命周期内稳定运行，规避非原厂产品的兼容性和可靠性风险。

六、注意事项

• 安装时需确保端子板牢固固定，I/O 包与端子板连接器连接紧密，避免松动导致接触不良；螺柱安装需确保电池组和端子板之间的 DC37 连接器不受直角力影响，安装调整后无需重复操作；
• 连接以太网电缆时，若采用双连接模式，建议将 ENET1 连接到与 R 控制器关联的网络，确保通信稳定性；
• 电源连接时，可在电源与电缆未断开的情况下插入连接器，利用设备软启动功能规避电流浪涌风险；
• 设备运行过程中，若 LED 指示灯出现异常或监控线反馈假信号，需及时排查负载状态和设备连接情况，避免故障扩大；
• 该产品不适用于 DIN 导轨安装的 DRLY 端子板，选型时需确认端子板类型，避免兼容性问题；
• 设备需在规定的温度、电压范围内运行，避免极端环境导致设备损坏，影响系统正常运行。
