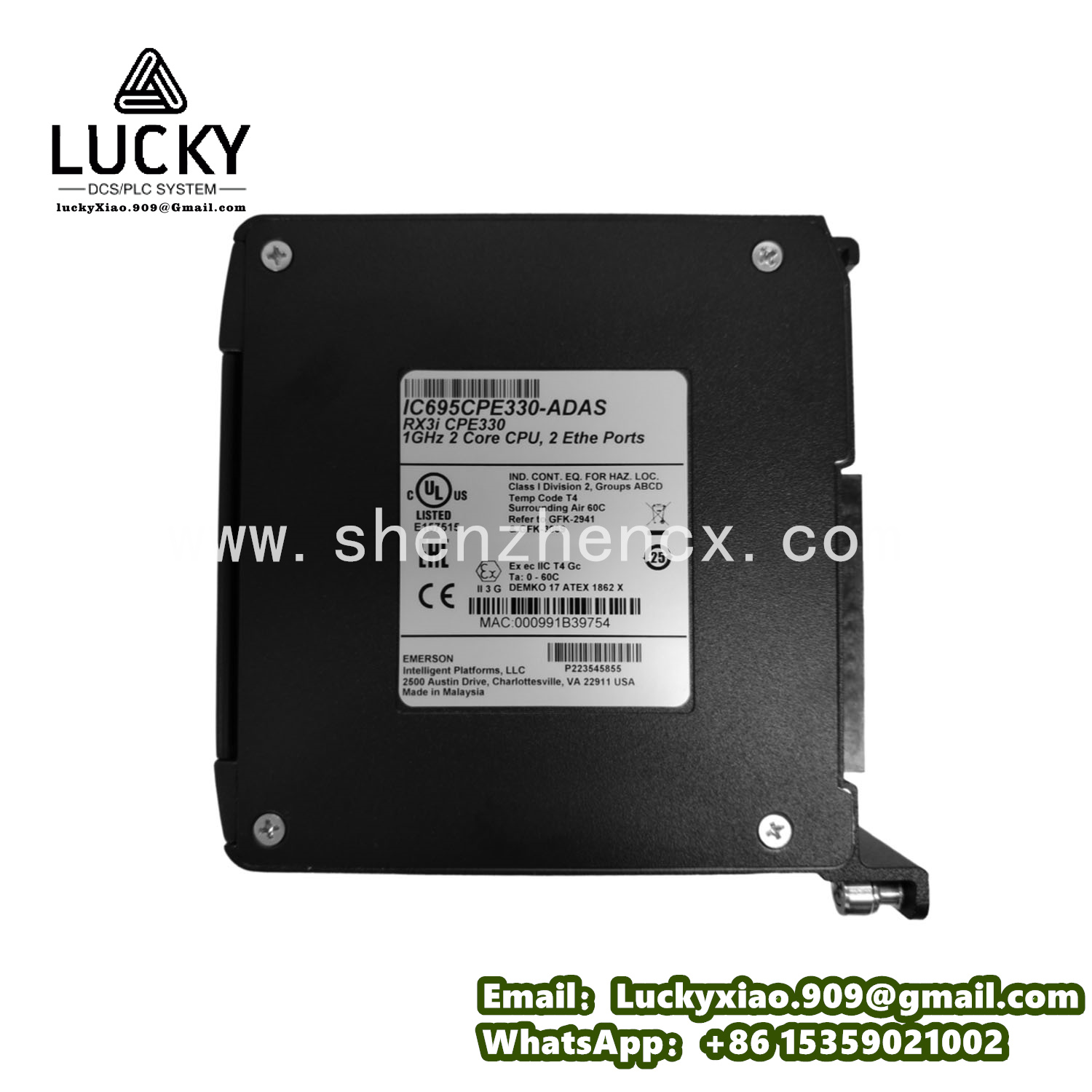

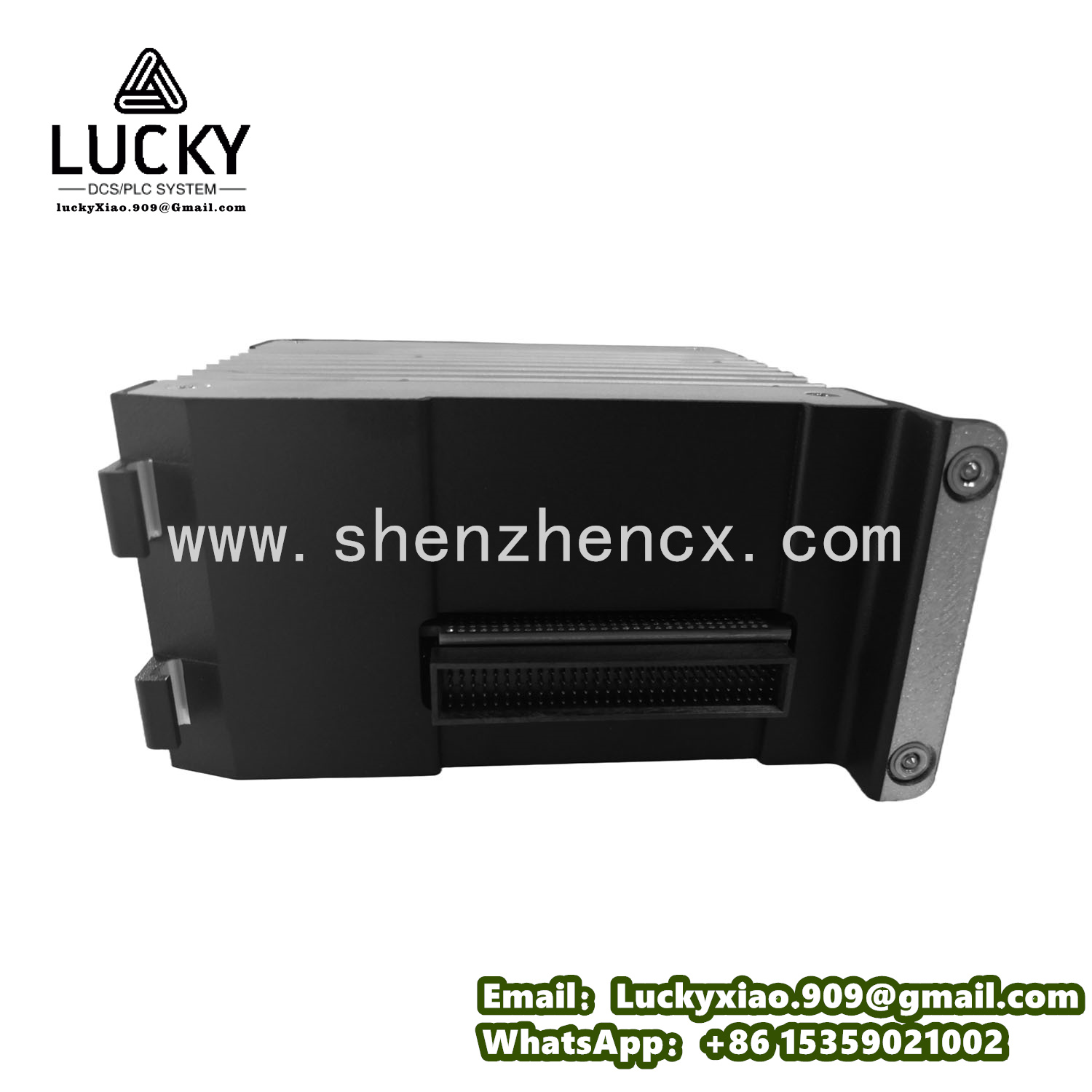

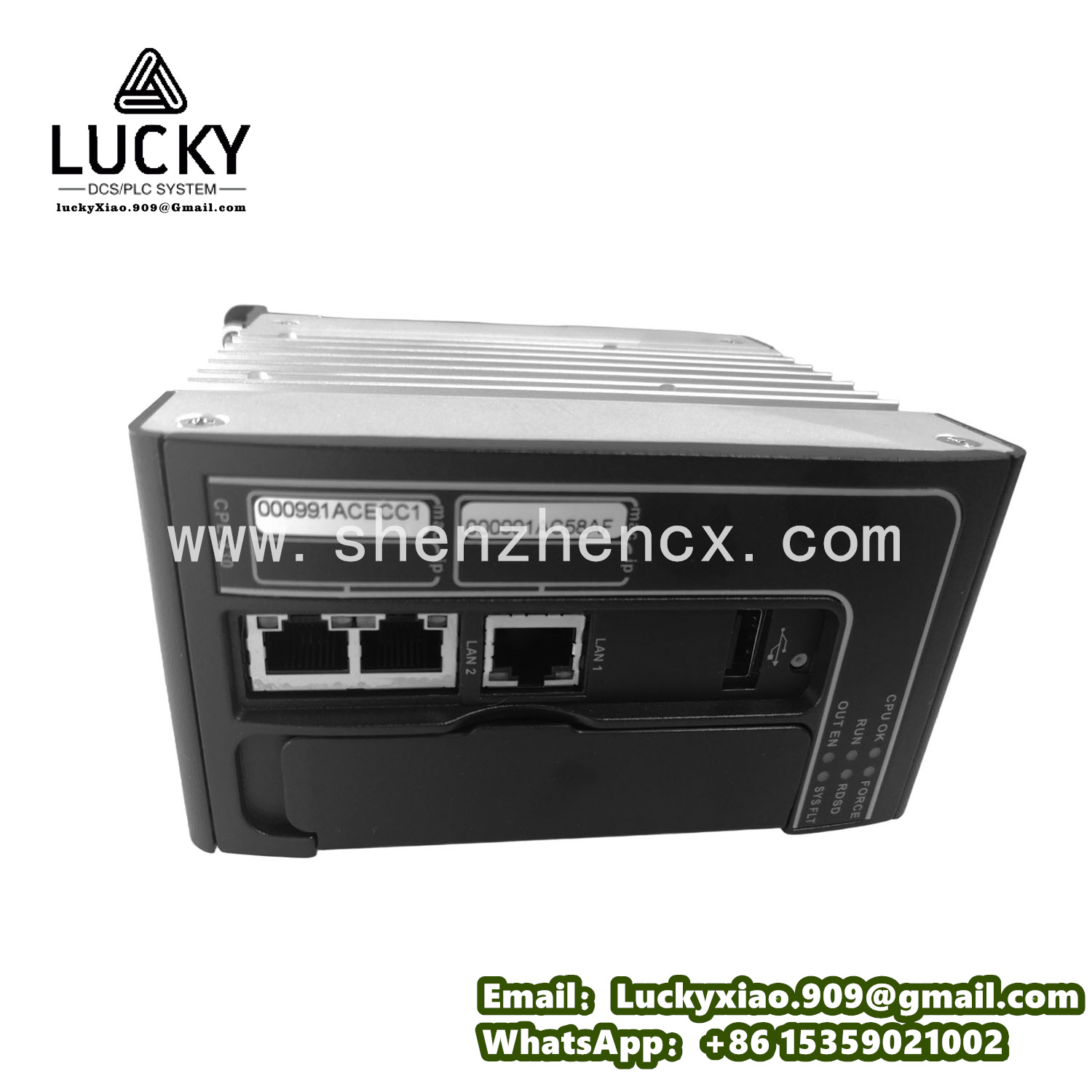

GE IC695CPE330 RX3i 系列中央处理器（CPU）

一、产品核心参数

• 基础信息：部件号 IC695CPE330，由美国通用电气（GE）原厂生产，采用工业级高品质元器件制造，属于GE RX3i 系列PLC核心组件，专为中大型工业自动化控制系统的核心控制需求设计，可直接适配GE RX3i 系列各类I/O模块、通信模块、特殊功能模块，同时兼容第三方主流工业控制设备与软件，无需额外适配模块，集成度高、通用性强，可快速集成到各类工业控制系统中。
• 运算与存储参数：搭载高性能单核处理器，主频可达 1.0GHz，指令执行速度≤0.15μs/布尔指令，具备强劲的逻辑运算与数据处理能力，可高效处理复杂控制逻辑、算术运算及大量实时运行数据，支持多任务并行处理，避免任务卡顿与指令延迟；内置 4MB 程序存储器（可扩展至 16MB）与 8MB 数据存储器，可存储足量控制程序、工艺参数与运行日志，支持程序在线修改、备份与恢复，满足中大型控制系统的程序存储需求，同时具备数据掉电保护功能，确保关键数据不丢失。
• 通信参数：集成多协议通信接口，支持以太网（Ethernet/IP、Modbus TCP）、串口（RS-232、RS-485）等主流工业通信协议，可实现与上位机、HMI人机界面、其他PLC、智能仪表及执行器的高速数据交互，通信速率最高可达 100Mbps，确保数据传输的实时性与稳定性；支持冗余通信设计，可实现通信链路备份，避免因通信故障导致系统停机，进一步提升控制系统的可靠性。
• 环境适应参数：工作温度范围为 -20℃至 +60℃，可适配高低温极端工业环境，无需额外温控设备即可稳定运行；相对湿度范围为 5%-95%（无凝露），可在潮湿、多尘的工业现场长期稳定工作；工作海拔最高可达 2000m，适配高原地区工业场景；具备优异的抗电磁干扰能力，符合国际工业电磁兼容标准，可有效抵御工业现场复杂电磁环境的干扰，避免信号失真与运算偏差。
• 接口与规格：配备标准工业端子接口与以太网接口，可直接与各类I/O模块、通信模块、传感器及执行器对接，接线便捷、接触可靠；支持最多 16 个本地I/O模块扩展，可根据现场控制需求灵活扩展输入输出通道，适配不同规模的控制系统；产品尺寸为 148mm×108mm×49mm（长×宽×高），采用标准化机架安装设计，完美适配GE RX3i 系列PLC机架，安装便捷，节省机柜空间，便于系统集成与后期维护。

二、产品核心功能与特性

（一）高效运算与多任务处理功能

（二）精准控制与数据管理功能

（三）多重安全保护与冗余功能

（四）广泛的兼容性与灵活扩展性

（五）便捷的安装与运维特性

三、产品工作原理

1. 电源启动：当接入额定电源后，CPU模块内部电源单元开始工作，为处理器、存储单元、通信单元等核心组件供电，模块进入初始化状态，LED电源指示灯亮起，完成程序加载与系统自检，确保各组件正常工作后，进入正常运行状态。
2. 指令接收与数据采集：通过通信接口接收来自上位机、HMI人机界面的控制指令，同时通过连接的I/O模块，接收来自工业传感器、编码器等设备的数字量、模拟量信号，将采集到的模拟信号转换为数字数据，传输至内置存储单元临时存储，完成指令识别与数据初步采集。
3. 数据处理与逻辑运算：处理器根据预设的控制程序，对采集到的数据进行逻辑运算、算术运算与数据处理，结合工艺参数与控制要求，判断是否需要执行相应的控制指令，同时对异常数据进行识别与标记，触发相应的报警机制；内置的任务调度单元根据任务优先级，合理分配算力，确保关键任务优先执行，避免任务卡顿与指令延迟。
4. 指令执行与数据反馈：处理器将运算后的控制指令，通过I/O模块传输至执行器（如电机、阀门、接触器等），控制执行器完成相应的动作（如启停、调速、开关），实现工业过程的自动化控制；同时将运算结果、设备运行状态等数据，反馈至上位机与HMI人机界面，便于工作人员实时监控系统运行情况，形成完整的控制闭环。
5. 安全监控与异常处理：模块内置的监控单元实时监测自身运行状态、供电状态、通信状态及采集到的数据，当检测到过流、过压、过温、掉电、通信故障或数据异常等情况时，立即触发保护机制，保存当前运行数据，切断异常回路，同时故障指示灯亮起，发出报警信号，提醒工作人员及时排查故障；若启用冗余功能，备用CPU将无缝切换，确保系统连续运行，故障排除后，模块可自动恢复正常工作状态。

四、应用场景

• 电力行业：适用于发电厂（单循环、联合循环电站）的燃气轮机、汽轮机控制系统，负责整个系统的逻辑运算、参数调节与设备协调控制，精准处理发电过程中的各类实时数据，控制设备启停、负荷调节，同时与变电站自动化系统实现数据交互，保障电力生产的稳定高效运行；也可用于电网调度系统，实现对电力设备的集中监控与控制，提升电网运行可靠性。
• 石油化工领域：适配于石油炼制、LNG工厂、海上平台、压缩机站等场景，作为PLC系统的核心CPU，统筹控制管道输送、反应过程、设备运行等关键环节，精准采集与处理压力、温度、流量等关键参数，实现生产过程的自动化控制，适应石油化工领域高温、高压、多干扰、多粉尘的恶劣工况需求，确保生产过程的稳定与安全。
• 冶金与制造业：应用于钢铁、有色金属冶炼工厂及各类中大型制造业生产线，负责生产线的整体控制与协调，控制冶金熔炉、传送带、工业机器人、自动化生产线等设备的运行，优化生产流程，实现生产过程的精准控制，提升生产自动化水平，减少人工干预，保障生产线的连续稳定运行，降低因控制偏差导致的生产质量问题。
• 其他领域：可用于轨道交通（地铁、轻轨）的信号控制系统与设备监控系统，实现对列车运行、车站设备的集中控制与数据交互，保障轨道交通的安全运行；适用于新能源（太阳能、风能）发电系统，统筹控制发电设备的运行，采集相关运行参数，实现新能源发电的高效调控；同时也可应用于水利、矿山、港口等领域的大型自动化控制系统，展现出广泛的适配性与实用性。

五、产品优势

• 高效运算与稳定处理：搭载1.0GHz高性能处理器，指令执行速度快，支持多任务并行处理，可高效处理复杂控制逻辑与大量实时数据，避免任务延迟，满足中大型控制系统的高算力需求；内置大容量存储单元，可存储足量程序与数据，支持数据掉电保护，确保数据安全与系统稳定。
• 高稳定性与高可靠性：采用工业级高品质元器件制造，经过严格的高低温、抗干扰、老化测试，可在 -20℃至 +60℃的极端环境中稳定运行，故障率低，使用寿命长；完善的安全保护机制与冗余设计，全方位保障系统连续运行，避免停机损失，适用于对运行连续性要求极高的工业场景。
• 广泛的兼容性与灵活扩展性：可直接适配GE RX3i 系列各类模块，兼容第三方设备与主流工业通信协议，无需额外适配模块，降低系统集成难度；支持I/O模块扩展与热插拔，可根据现场需求灵活调整系统规模，适配不同场景的控制需求，通用性强，后期扩展便捷。
• 便捷的安装与运维：标准化机架安装设计，安装便捷高效，降低安装人力成本；LED状态指示灯与本地、远程双重调试功能，便于工作人员快速排查故障、修改程序、校准参数，降低运维难度与人力成本；支持程序在线修改与备份，提升运维效率，减少停机时间。
• 原厂品质保障：作为GE原厂正品，产品质量符合国际工业标准，具备完善的质保服务与专业技术支持，可提供现场调试、故障维修、技术培训等全方位服务，确保CPU模块全生命周期稳定运行，规避非原厂产品的兼容性和可靠性风险。

六、注意事项

• 安装前需确认供电电压与产品额定供电电压一致，避免电压过高或过低导致模块损坏；安装过程中需确保模块与机架插槽连接紧密，通信接口、电源接口连接牢固，避免松动导致接触不良，影响运算与通信稳定性。
• 安装位置需选择干燥、通风、无油污、无强电磁干扰的区域，避免模块长期处于潮湿、多尘或高温环境中，影响模块使用寿命；同时避免模块受到机械冲击或挤压，防止内部元器件损坏，确保CPU模块正常运行。
• 接线时需严格区分电源接口、通信接口与I/O扩展接口，严禁混淆接线或反接电源，避免烧毁内部元器件；通信线路需与动力线路分开布置，减少电磁干扰对通信与运算的影响，建议选用屏蔽线缆，进一步提升运行稳定性。
• 模块运行过程中，若 LED 故障指示灯亮起，需及时查看故障信息，排查故障原因（如过流、过压、通信故障、程序错误等），故障排除后再重新启动模块，避免故障扩大；严禁在故障未排除的情况下强行运行模块，防止模块损坏。
• 调试与维护时，需先切断模块电源，严禁带电操作，确保工作人员人身安全；调试程序与参数时，需做好程序备份，避免程序丢失或参数设置错误导致系统运行异常，影响生产过程。
• 该产品需定期进行维护检查，清理模块表面灰尘，检查接口连接情况与线路老化情况，及时更换损坏的线路或组件；同时定期备份控制程序与运行数据，定期检查冗余功能是否正常，确保模块长期稳定运行。
