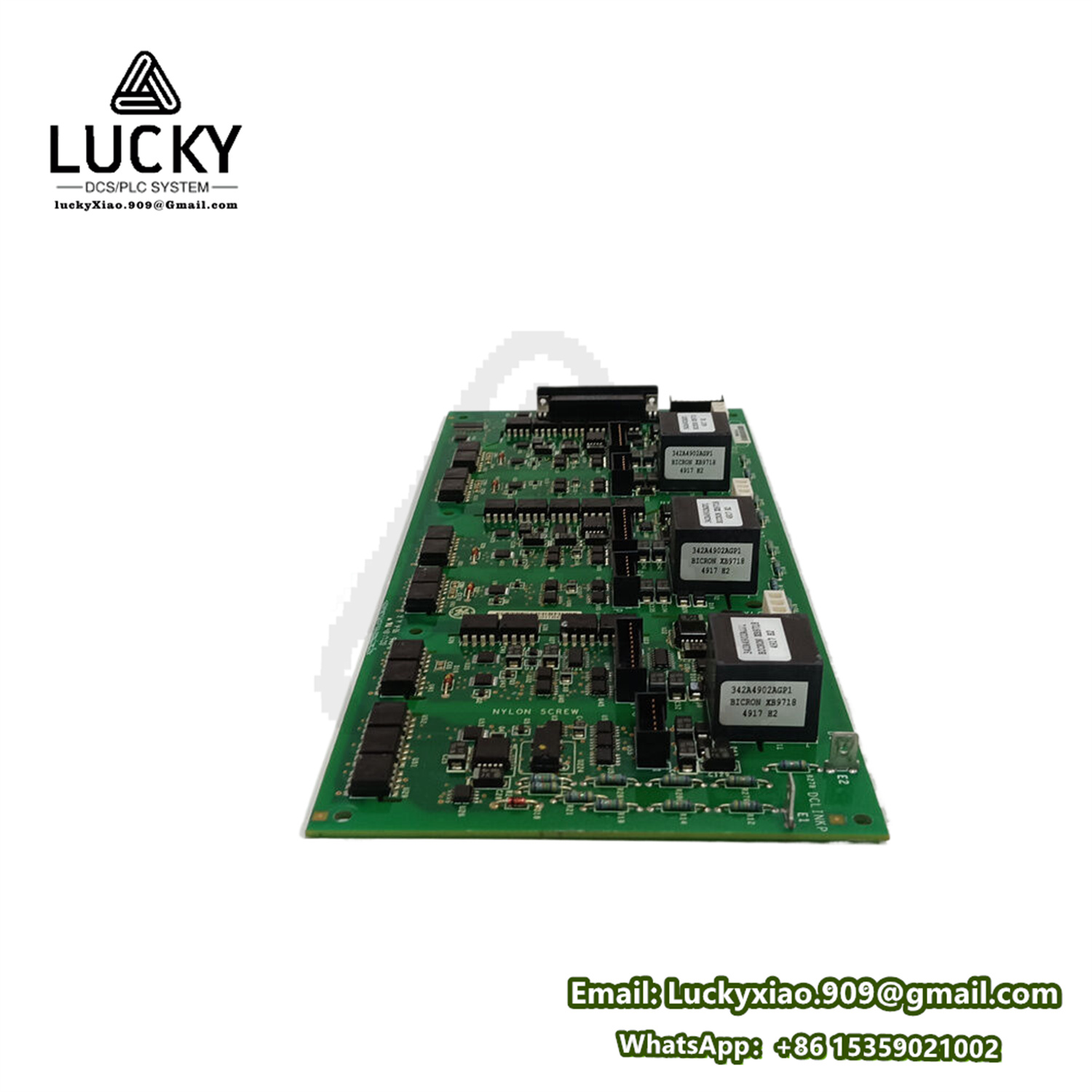

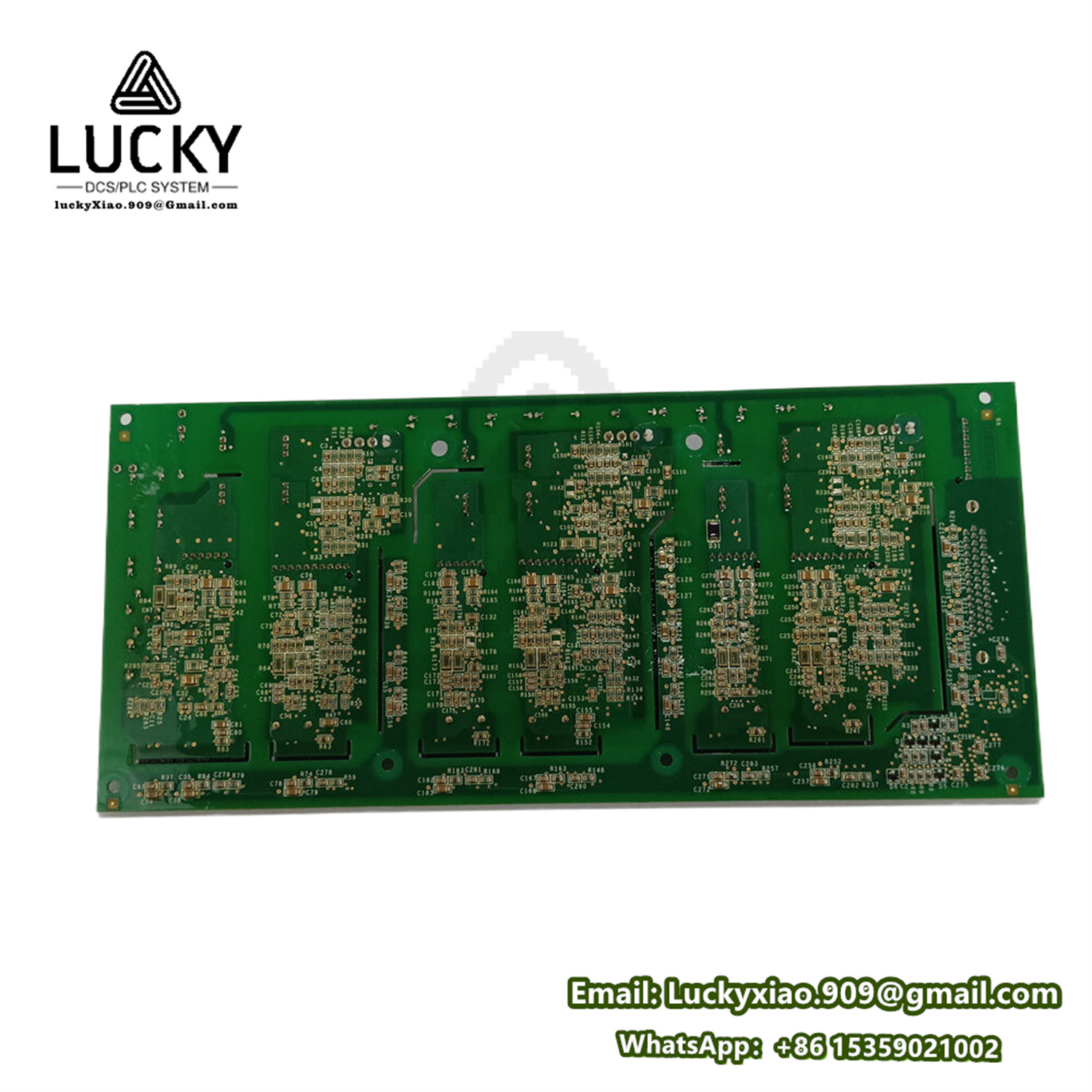

GE IS210AEBIH1B Mark VIe 系列 模拟量输入模块

一、产品核心参数

• 基础信息：部件号 IS210AEBIH1B，由美国通用电气（GE）原厂生产，采用工业级高品质元器件与密封式封装设计，属于GE Mark VIe 系列模拟量输入核心组件，专为工业现场模拟量信号采集场景设计，可直接适配GE Mark VIe 系列各类控制器、I/O模块、通信模块等核心组件，同时兼容第三方同类工业控制设备，无需额外适配配件，集成度高、通用性强，可快速集成到各类工业自动化控制系统中。
• 信号采集参数：支持多通道模拟量输入，通道数量为8路，可同时采集多路模拟量信号，采集效率高；输入信号类型支持4-20mA DC、0-10V DC两种常用工业模拟量信号，可接入温度、压力、流量、液位等各类工业传感器、监测仪表输出的信号；采集精度高达±0.1%FS，采样频率可达100Hz，可实现信号的精准采集与快速响应，避免信号失真，满足高精度工业控制需求。
• 输入输出与隔离参数：输入阻抗≥100kΩ，可有效避免对输入信号的干扰，保障采集信号的稳定性；具备通道间电气隔离功能，隔离电压可达1500V AC，同时具备输入与电源隔离特性，有效抑制工业现场电磁干扰、电压波动等干扰信号，防止信号串扰与模块损坏，保护下游控制设备的安全；无独立模拟量输出通道，采集后的信号通过内部总线传输至控制器，支持与控制系统的实时联动。
• 环境适应参数：工作温度范围为-20℃至+65℃，可适配高低温极端工业环境，无需额外温控设备即可稳定运行；相对湿度范围为5%-95%（无凝露），可在潮湿、多尘的工业现场长期稳定工作；工作海拔最高可达2000m，适配高原地区工业场景；具备优异的抗电磁干扰能力，符合国际工业电磁兼容（EMC）标准，可有效抵御工业现场变频器、电机等设备产生的电磁干扰，避免信号采集异常。
• 接口与规格：配备标准工业端子接口与状态指示灯，输入接线便捷、接触可靠，可直接与各类工业传感器、监测仪表对接；产品尺寸为110mm×90mm×35mm（长×宽×高），采用标准化导轨安装设计，完美适配工业控制柜导轨，安装便捷，节省机柜空间，便于系统集成与后期维护；重量约0.4kg，结构紧凑、轻便，适配各类工业控制柜安装需求；电源输入为24V DC，功耗低，节能性强。

二、产品核心功能与特性

（一）高精度多通道信号采集功能

（二）全方位信号隔离与抗干扰功能

（三）实时状态监测与故障报警功能

（四）广泛的兼容性与灵活适配特性

（五）便捷的安装与运维特性

三、产品工作原理

1. 信号接入：模块通过输入端子接入工业现场各类传感器、监测仪表输出的4-20mA DC、0-10V DC模拟量信号，每路通道独立设计，可同时接入多路不同类型的模拟量信号，实现多路信号的并行采集，满足工业现场多参数监测需求。
2. 信号采集：采集单元对输入的模拟量信号进行精准采集，通过高精度信号处理芯片将模拟量信号转换为数字量信号，采集过程中通过校准单元对信号进行实时校准，确保采集精度符合工业控制需求；同时检测输入信号强度，判断是否符合模块采集范围，若出现信号异常，立即触发预警提示。
3. 信号滤波：采集后的数字量信号进入滤波单元，通过先进的数字滤波技术，去除信号中的杂波、干扰信号与高频噪声，进一步提升信号质量，确保信号的稳定性与纯净性，为后续信号传输与处理提供稳定的输入基础。
4. 信号隔离：滤波后的信号进入隔离单元，通过隔离电路实现通道间、输入与电源间的电气隔离，抑制工业现场的电磁干扰、电压波动等干扰信号，防止信号串扰与模块损坏，同时保护下游控制设备的安全，确保信号传输的可靠性。
5. 信号传输：经过隔离与滤波后的数字量信号，通过内部总线传输至GE Mark VIe 控制器或其他下游控制设备，为控制系统的逻辑运算、精准控制提供可靠的采集数据支撑；传输过程中实时监测信号传输状态，确保信号传输稳定、无丢失。
6. 监测与反馈：智能监测单元实时监测模块运行状态、信号采集状态、模块运行温度、电源状态等关键参数，将监测数据转换为数字信号，通过通信接口反馈至上位机与HMI人机界面，便于工作人员实时监控模块运行情况；当检测到故障信号时，立即触发报警机制，记录故障信息，便于工作人员排查故障，故障排除后，模块可自动恢复正常运行状态。

四、应用场景

• 电力行业：适用于发电厂（单循环、联合循环电站）的汽轮机、燃气轮机控制系统，负责采集温度、压力、流量、转速等关键参数的模拟量信号，将采集到的信号传输至控制器，为发电设备的精准控制与连续运行提供可靠数据支撑；也可用于变电站自动化系统、电网调度系统，实现各类监测信号的采集与传输，适配电力行业高干扰、高可靠性的信号采集需求。
• 石油化工领域：适配于石油炼制、LNG工厂、海上平台、压缩机站等场景，作为信号采集核心设备，采集现场压力、温度、液位、流量等模拟量信号，实现信号的隔离与稳定传输，适应石油化工领域高温、高压、多干扰、多粉尘的恶劣工况，确保生产过程的自动化控制连续、安全，避免因信号采集失真导致的生产故障。
• 冶金与制造业：应用于钢铁、有色金属冶炼工厂及各类中大型制造业生产线，负责生产线各类传感器、仪表信号的采集与传输，将现场模拟量信号转换为数字信号，为PLC控制器、工业机器人等设备提供可靠的信号支撑，保障生产线的精准控制与连续运行；适配冶金领域高温、高电磁干扰的运行环境，避免信号失真与干扰导致的生产质量问题与停机损失。
• 其他领域：可用于轨道交通（地铁、轻轨）的信号控制系统与设备监控系统，实现各类监测信号的采集与隔离传输，保障轨道交通的安全运行；适用于新能源（太阳能、风能）发电系统，采集与转换发电设备运行参数信号，实现信号的稳定传输与精准控制，适配新能源领域的复杂运行工况；同时也可应用于水利、矿山、港口等领域的大型自动化控制系统，展现出广泛的适配性与实用性。

五、产品优势

• 高精度采集与纯净传输：信号采集精度高达±0.1%FS，采样频率快，可实现多路模拟量信号的精准采集与快速响应，避免信号失真；内置高电压隔离单元与先进滤波技术，有效抑制电磁干扰，防止信号串扰，保障信号传输的纯净性与稳定性，满足高精度控制场景需求。
• 高稳定性与高可靠性：采用工业级高品质元器件与密封式封装设计，经过严格的高低温、抗干扰、老化测试，可在-20℃至+65℃的极端环境中稳定运行，故障率低，使用寿命长；完善的故障诊断与保护机制，可有效抵御各类信号异常、电源故障与环境干扰，全方位保障模块与下游设备安全，减少停机损失。
• 广泛的兼容性与灵活适配：可直接适配GE各类工业控制组件，兼容第三方工业控制设备与信号系统，无需额外适配配件，降低系统集成难度；支持多种输入信号类型与两种安装方式，可根据现场需求灵活调节，适配不同规模、不同类型的工业自动化控制系统，通用性强。
• 智能监测与便捷运维：内置智能监测与故障诊断功能，可实时反馈模块运行状态与信号采集情况，快速识别故障并触发报警，便于工作人员远程监控与故障排查；标准化安装设计与直观的LED指示灯，降低安装与运维难度，支持在线参数校准，减少运维人力成本与停机时间。
• 原厂品质保障：作为GE原厂正品，产品质量符合国际工业标准，具备完善的质保服务与专业技术支持，可提供现场调试、故障维修、技术培训等全方位服务，确保模拟量输入模块全生命周期稳定运行，规避非原厂产品的兼容性和可靠性风险。

六、注意事项

• 安装前需确认输入信号类型、范围与产品适配范围一致，避免信号类型、范围不匹配导致模块损坏或信号采集失真；安装过程中需确保模块与导轨连接紧密，输入端子接线牢固，避免松动导致接触不良，影响信号采集与传输稳定性。
• 安装位置需选择干燥、通风、无油污、无强电磁干扰的区域，避免模块长期处于潮湿、多尘、高温或强电磁干扰环境中，影响模块使用寿命；同时避免模块受到机械冲击或挤压，防止内部元器件损坏，确保模块正常运行。
• 接线时需严格区分各输入通道与电源端子，严禁反接、错接，避免烧毁模块内部元器件与下游控制设备；输入线路需与动力线路分开布置，减少电磁干扰对信号采集的影响，建议选用屏蔽线缆，进一步提升抗干扰能力。
• 模块运行过程中，若LED故障指示灯亮起，需及时查看上位机故障信息，排查故障原因（如信号异常、电源故障、模块过热等），故障排除后再重新启动模块，避免故障扩大；严禁在故障未排除的情况下强行运行模块，防止模块损坏与下游设备故障。
• 调试与维护时，需先切断模块电源，严禁带电操作，确保工作人员人身安全；调试过程中需做好参数记录，严格按照设备运行需求设置采集参数，避免参数设置错误导致信号采集异常，影响控制系统运行。
• 该产品需定期进行维护检查，清理模块表面灰尘，检查输入端子连接情况与线路老化情况，及时更换损坏的线路或组件；同时定期校准信号采集参数，确保模块处于正常运行状态，延长模块使用寿命。
