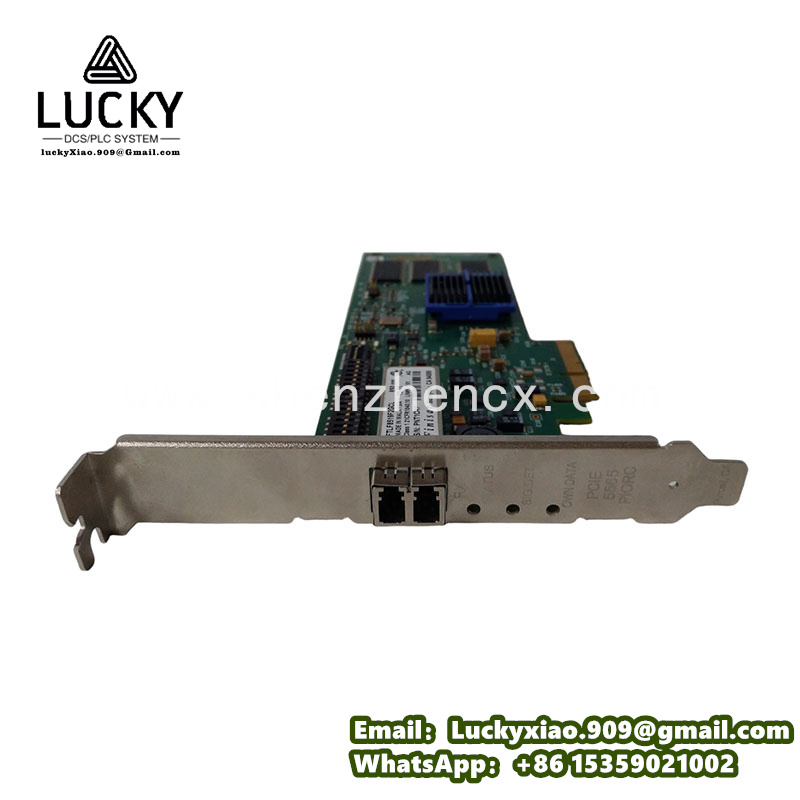

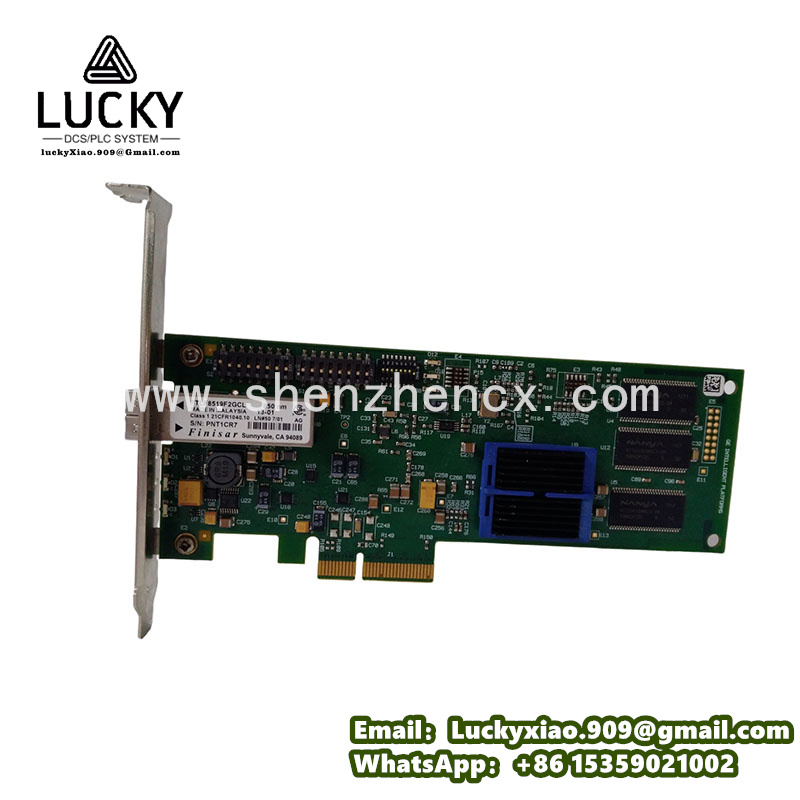

GE PCIE-5565PIORC-100000 PCIe接口数据采集与控制模块

一、产品核心参数

• 基础信息：部件号 PCIE-5565PIORC-100000，由美国通用电气（GE）原厂生产，属于工业级PCIe接口数据采集与控制模块，专为工业自动化系统的高速数据传输、信号采集与控制联动场景设计，适配各类中大型工业自动化设备、控制系统机柜，既适用于新设备的集成装配，也适用于老旧工业控制系统的升级替换，可直接融入GE现有工业自动化控制系统，无需大规模改造。该模块采用标准化PCIe接口设计，封装符合工业级控制设备安装规范，可直接适配GE标准控制机柜与主流工业主板，集成度高、通用性强，可快速完成系统集成与调试。
• 结构与尺寸规格：采用工业级标准PCIe卡式结构，外壳采用高强度金属材质，具备良好的防尘、防潮、抗冲击、散热性能，有效保护内部电路与元器件，同时快速导出模块运行过程中产生的热量，避免过热导致的性能衰减；模块尺寸精准适配标准PCIe插槽，常规尺寸符合工业级PCIe接口模块标准（具体尺寸可参照原厂图纸），安装方式为PCIe插槽式固定，安装便捷，可快速与机柜内主板、其他控制模块联动对接。模块表面设有状态指示灯、接线端子与调试接口，布局合理，便于工作人员观察运行状态、接线与调试维护。
• 电气性能参数：额定工作电压为直流12V（±5%），适配工业控制标准电源，供电稳定性强，可承受工业现场瞬时电压波动，无明显电压损耗；额定工作电流根据数据传输与采集需求优化，可稳定承载高速数据传输与信号采集过程中的工作电流，避免过载导致的模块损坏。数据传输速率支持PCIe 5.0 x4通道，峰值传输速率可达10000MB/s，满足工业自动化系统高速数据交互需求，信号传输损耗低、延迟低（延迟≤1ms）；支持模拟量（4-20mA、0-10V）与数字量输入输出，其中模拟量输入精度≤±0.1%FS，模拟量输出精度≤±0.2%FS，数字量响应速度≤0.5ms，可精准捕捉工业设备运行参数与控制指令。绝缘电阻≥100MΩ（25℃，无凝露），耐电压性能符合国际工业标准，可有效防止电路短路、漏电等安全隐患。
• 兼容与适配参数：完全兼容GE工业自动化控制系统，可与系统内CPU模块、I/O模块、通讯模块、传感器、执行器等组件无缝联动，无需额外转接配件；同时支持与GE系列工业控制软件兼容，可通过上位机实现参数设置、状态监测、故障排查、数据导出等功能，适配GE工业控制设备的安装与调试规范。可作为老旧工业接口模块的替换件，兼容原有设备的电路布局与控制逻辑，大幅降低设备升级与维护成本；同时支持与第三方工业控制设备、主流工业主板的兼容对接（需遵循原厂适配规范），支持NVMe 2.0协议，适配多种工业数据传输场景。
• 环境适应参数：工作温度范围为-20℃至+75℃，可适配工业现场高低温极端环境，内置高效散热结构，无需额外温控设备即可稳定运行；存储温度范围为-40℃至+85℃，便于长期存放与运输；相对湿度范围为5%-95%（无凝露），可在潮湿、多尘的工业现场长期稳定工作，具备良好的防尘、防潮性能。具备优异的抗电磁干扰能力，符合国际工业电磁兼容（EMC）标准，可有效抵御工业现场变频器、电机、高压设备等产生的电磁干扰，避免数据传输紊乱或模块损坏；具备一定的抗化学腐蚀能力，可适配石油化工等领域的轻微腐蚀工况。
• 质量与认证参数：采用GE原厂严苛的质量管控标准，经过严格的电气性能测试、老化测试、振动测试、抗干扰测试、高低温测试、散热测试，合格率100%，故障率低，正常工况下使用寿命≥8年。具备UL、CE、IEC等国际工业认证，符合RoHS环保标准，无有害物质，适配各类工业场景的环保要求；产品标识清晰，包含部件号、生产日期、原厂标识、批次信息等，便于追溯与维护，同时通过GE原厂安全认证，可满足工业自动化设备的安全运行要求。

二、产品核心功能与特性

（一）高速PCIe数据传输功能

（二）精准的信号采集与控制特性

（三）高效的散热与稳定性特性

（四）灵活的通讯与交互特性

（五）便捷的调试与运维特性

三、产品工作原理

1. 模块安装与固定：将GE PCIE-5565PIORC-100000 按照工业控制机柜安装规范，插入机柜内主板的标准PCIe插槽，通过螺丝固定牢固，确保安装稳定，避免工业现场振动导致模块接触不良或移位；同时完成模块与电源、传感器、执行器、上位机及其他控制模块的接线，确保接线正确、接触良好，屏蔽线缆正确接地，提升抗干扰能力。
2. 参数采集与信号预处理：模块上电后，通过输入接口实时采集工业设备的模拟量、数字量运行参数，传感器将采集到的信号传输至模块内部信号处理单元，信号处理单元对采集到的信号进行滤波、放大、转换，去除工业现场的干扰信号，确保采集数据的准确性与完整性，同时将信号转换为可传输的数字信号。
3. 高速数据传输：模块通过PCIe 5.0 x4高速总线接口，采用DMA技术，将预处理后的采集数据高速传输至上位机或其他控制模块，无需CPU干预，实现数据的快速、连续传输，传输过程中实时校验数据，避免数据丢失或延迟；同时接收上位机或控制模块下发的控制指令，快速传输至模块内部控制单元。
4. 控制运算与指令输出：模块内部控制单元采用GE专用数据处理与控制算法，对接收的控制指令进行解析运算，生成精准的控制信号，通过输出接口传输至执行器，调节执行器动作，实现工业设备的实时控制；同时将模块运行状态、数据采集情况实时反馈至上位机，便于工作人员监测。
5. 状态监测与故障预警：模块实时监测自身运行状态（如温度、供电、数据传输）与采集信号的合理性，当出现温度过高、供电异常、数据传输紊乱、采集信号异常等情况时，立即触发故障报警信号，通过状态指示灯提示，并将故障信息（故障代码、故障时间、故障类型）传输至上位机，便于工作人员快速排查故障；同时启动自我保护机制，避免故障扩大，保护模块与连接设备的安全。

四、应用场景

• 电力行业：适用于火力发电厂、核电站、变电站的工业自动化控制系统，作为高速数据采集与传输模块，负责发电机组、变电设备运行参数（如电流、电压、功率、温度）的高速采集与控制指令的快速传输，适配电力行业高可靠性、高稳定性、高速数据处理的运行需求，可融入GE工业自动化控制系统实现集中监控与统一管理，确保电力设备稳定运行，提升供电效率与安全。
• 石油化工领域：适配于石油炼制、LNG工厂、海上平台等场景的工业自动化控制设备，负责生产设备运行参数的高速采集、数据交互与控制联动，支持高干扰、高湿度、轻微化学腐蚀的工况环境，可有效抵御现场电磁干扰与环境腐蚀，确保生产过程中数据传输的稳定性与控制的精准性，为生产过程的安全、高效开展提供支撑。
• 冶金与智能制造领域：应用于钢铁、有色金属冶炼工厂的自动化生产线，负责冶炼设备、传输设备运行参数的高速采集与控制指令的传输，适配高温、高粉尘的工业工况，可稳定承载高速数据传输与信号采集任务，确保生产线控制逻辑的精准执行；同时适用于智能制造领域的自动化生产线、机器人控制系统，实现设备间的高速数据交互，提升生产效率与智能化水平。
• 其他领域：适用于化工、建材、造纸、新能源（生物质发电、垃圾发电、光伏电站）等领域的工业自动化控制系统，展现出广泛的适配性与实用性；同时可用于老旧工业控制系统的升级改造，作为老旧接口模块的替换件，提升系统数据传输速率与采集精度，降低设备维护成本，为各类工业自动化系统的安全稳定运行提供可靠的接口支撑。

五、产品优势

• 高速传输性能突出：采用PCIe 5.0 x4高速总线接口，峰值传输速率可达10000MB/s，支持DMA技术，数据传输延迟低、损耗小，可实现大数据量的高速、连续传输，大幅提升工业自动化系统的响应速度与运行效率，适配高速数据处理场景，相较于PCIe 4.0及以下接口模块，传输效率提升40%以上。
• 采集精度高且稳定：集成高精度信号采集单元，模拟量与数字量采集精度高，抗干扰能力强，可有效过滤工业现场干扰信号，确保采集数据的准确性与可靠性；支持信号校准功能，可进一步提升采集精度，满足工业自动化系统精准控制的核心需求，避免因采集误差导致的控制异常。
• 高稳定性与恶劣环境适配：采用工业级高品质元器件、金属外壳与内置散热结构，具备优异的抗电磁干扰、防尘、防潮、抗冲击、散热性能，可在工业现场高低温、高粉尘、高干扰、轻微腐蚀等恶劣工况下长期稳定运行，故障率低，使用寿命长；内置过流、过压、过热保护电路，可有效保护模块自身与连接设备，进一步提升运行可靠性。
• 灵活适配与广泛兼容：标准化PCIe接口与模块化设计，可直接适配GE工业自动化控制系统，与系统内各类组件无缝联动，无需额外改造；可作为老旧接口模块的替换件，兼容原有设备的电路布局与控制逻辑，降低升级成本；同时支持与第三方工业控制设备、主流工业主板的兼容对接，支持多种工业通讯协议与NVMe 2.0协议，拓展应用范围。
• 原厂品质保障：作为GE原厂正品，产品质量符合国际工业标准与GE严格的质量管控要求，具备多重国际认证，环保达标；具备完善的质保服务与专业技术支持，可提供现场调试、故障维修、技术培训等全方位服务，确保模块全生命周期稳定运行，规避非原厂产品的兼容性和可靠性风险，保障工业自动化系统安全运行。

六、注意事项

• 安装前需确认组件型号 PCIE-5565PIORC-100000 与现场控制设备、工业主板、控制系统的适配性，核对模块尺寸、接口规格、电气参数与设备需求一致，确保可正常安装与使用；安装过程中需先切断设备与控制系统电源，将模块平稳插入PCIe插槽，固定牢固，避免过紧损坏模块或插槽，或过松导致模块接触不良、振动移位。
• 安装位置需根据使用场景选择，优先选择干燥、通风、无油污、无强电磁干扰、无化学腐蚀的区域，避免模块长期处于潮湿、多尘、高温或强电磁干扰、化学腐蚀环境中，影响模块使用寿命与传输性能；同时确保模块周围留有足够的散热空间，避免遮挡散热结构，影响散热效果。
• 接线时需严格按照原厂接线图纸操作，准确区分电源接口、输入输出接口、通讯接口，避免错接、漏接，防止电源短路、信号紊乱导致模块损坏；接线完成后需仔细检查接线质量，确认接线牢固、无虚接，屏蔽线缆需正确接地，提升抗干扰能力，再接入系统上电运行。
• 模块运行过程中，若状态指示灯显示故障或上位机提示运行异常（如数据传输失败、采集信号异常、温度过高），需及时查看故障信息（故障代码、故障时间、故障类型），排查故障原因（如接线松动、接口接触不良、模块自身故障、传感器故障等），故障排除后再重新启动模块，避免故障扩大；严禁在故障未排除的情况下强行运行模块，防止模块损坏与设备停机；同时严禁在系统运行过程中随意插拔模块、接线端子或更改参数。
• 调试与维护时，需先切断模块电源与控制系统电源，严禁带电操作，确保工作人员人身安全；调试过程中需做好参数记录，严格按照原厂规范修改控制参数、通讯参数、采集参数等，避免参数设置错误导致数据传输异常或控制失灵；若需更换模块或组件，需选用GE原厂适配配件，避免使用非原厂配件导致兼容性问题或模块损坏。
• 该产品需定期进行维护检查，清理模块表面灰尘与杂物，检查模块固定情况、接线情况及散热结构完整性，及时处理接线松动、端子氧化、散热结构堵塞等问题；同时定期校准输入输出信号精度，检查通讯可靠性与模块运行状态，更换老化、损坏的组件，确保模块处于正常运行状态，延长模块使用寿命。
