GE Multilin 系列 239-RTD-AN 电机保护继电器

一、产品核心参数

• 基础信息：部件号 239-RTD-AN，由美国通用电气（GE）原厂生产，属于Multilin系列数字式电机保护继电器，专为三相交流电机的保护与监测场景设计，适配各类中小型工业电机、工业自动化控制柜，既适用于新电机设备的集成装配，也适用于老旧电机保护系统的升级替换，可直接融入GE Fanuc 90-30、90-70及VersaMax系列PLC系统，无需大规模改造[2][8]。该产品采用紧凑型设计，封装符合工业级电机保护设备安装规范，可直接安装于标准I/O底板（如IC695CHS002），通过背板总线与CPU单元通信，集成度高、通用性强，可快速完成系统集成与调试[2]。

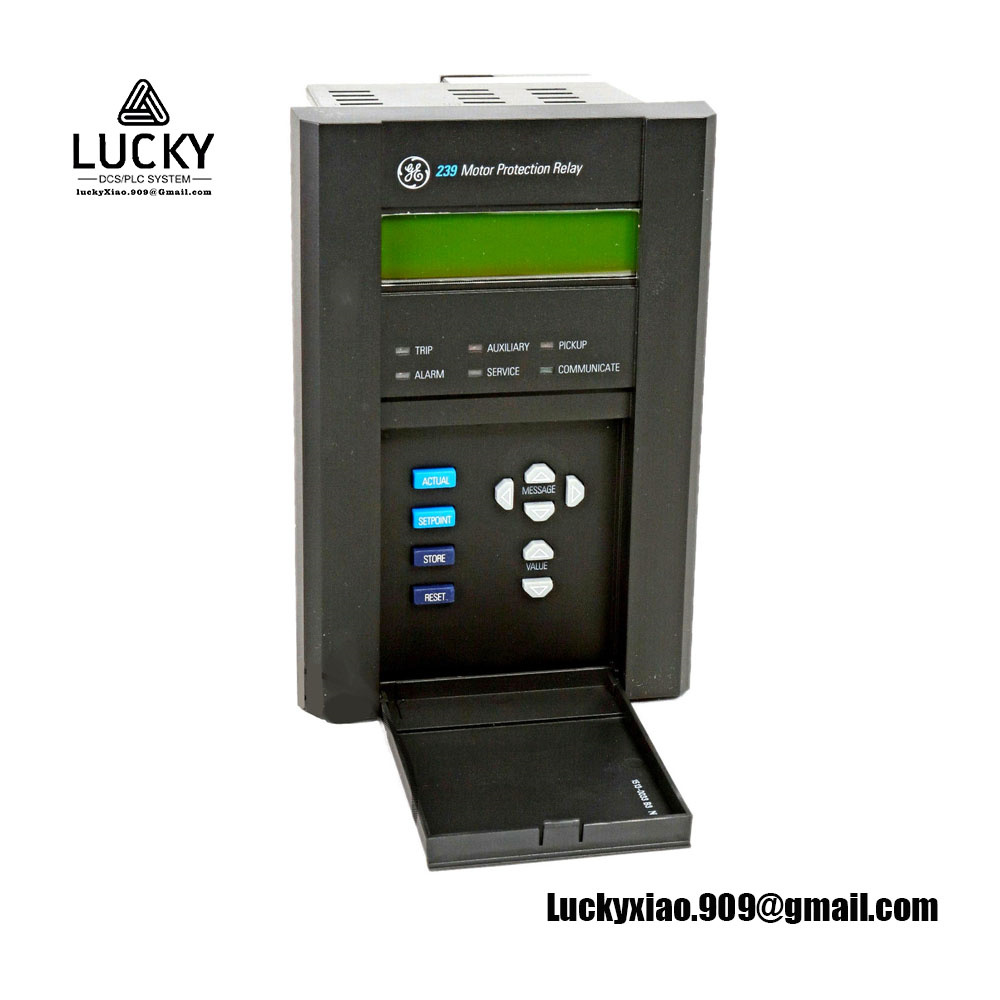

• 结构与尺寸规格：采用工业级紧凑型结构，外壳采用高强度防水材质，可选配恶劣环境保形涂层，具备良好的防尘、防潮、抗冲击、抗腐蚀性能，有效保护内部电路与元器件，适配复杂工业工况[3][5]。模块尺寸紧凑，可适配大多数启动器配置，安装方式灵活，可直接安装于标准I/O底板或控制柜内，节省安装空间[4][5]。前面板设有40字符背光式LCD显示屏、6个LED指示灯与小键盘，布局合理，便于工作人员实时查看运行参数、操作设置与故障排查[4][9]。
• 电气性能参数：额定工作电压支持110-250VDC或100-240VAC，适配工业标准电源，供电稳定性强，可承受工业现场瞬时电压波动，无明显电压损耗[8]；支持三相交流电机保护，可适配多种电机功率规格，测量功能涵盖电流、电压、频率、功率、温度等核心参数[8]。保护精度高，热过载保护支持15条可选择曲线，跳闸与报警响应精准，瞬时过负荷报警动作迅速；RTD测温精度优异，支持4种类型RTD（100Pt、120Ni、100Ni、10Cu），可精准监测电机绕组及轴承温度[9]。配备多个输出继电器，用于控制电机启动、停止、报警等动作，响应速度快，动作可靠[8]。绝缘性能符合国际工业标准，有效防止电路短路、漏电等安全隐患。
• 兼容与适配参数：完全兼容GE Fanuc 90-30、90-70及VersaMax系列PLC系统，可直接安装于标准I/O底板，通过背板总线与CPU单元实现高速通信[2]；同时支持与GE EnerVista设置软件兼容，可通过软件进行参数配置、故障诊断与数据管理，适配GE工业控制设备的安装与调试规范[4][9]。可作为老旧电机保护继电器的替换件，兼容原有设备的电路布局与控制逻辑，大幅降低设备升级与维护成本；支持Modbus RTU、RS485串行通信协议，部分型号支持EtherNet/IP、Modbus TCP协议，可与上位机、工业自动化系统无缝联动，实现集中监控与数据交互[1][3][4]。
• 环境适应参数：工作温度范围为-25℃至+70℃，可适配工业现场高低温极端环境，可选配恶劣环境保形涂层，能够承受高温、低温、湿度、腐蚀等恶劣条件，无需额外温控设备即可稳定运行[3][4]；存储温度范围为-40℃至+85℃，便于长期存放与运输；相对湿度范围为5%-95%（无凝露），可在潮湿、多尘的工业现场长期稳定工作，具备良好的防尘、防潮性能[3]。具备优异的电磁兼容性（EMC），采用通道间隔离设计，防止通道间串扰，能在高噪声工业环境中稳定工作，有效抵御工业现场变频器、电机等产生的电磁干扰[2]。
• 质量与认证参数：采用GE原厂严苛的质量管控标准，经过严格的电气性能测试、老化测试、振动测试、抗干扰测试、高低温测试，合格率100%，故障率低，正常工况下使用寿命长，可满足工业电机长期连续运行的保护需求[4][8]。具备UL、CE、IEC等国际工业认证，符合RoHS环保标准，无有害物质，适配各类工业场景的环保要求；产品标识清晰，包含部件号、生产日期、原厂标识、批次信息等，便于追溯与维护，同时通过GE原厂安全认证，可满足工业电机安全运行的保护要求[4][5]。

二、产品核心功能与特性

（一）全面的电机故障保护功能

（二）精准的RTD温度监测特性

（三）高稳定性与恶劣环境适配特性

（四）灵活的通讯与系统集成特性

（五）便捷的调试与运维特性

三、产品工作原理

1. 模块安装与固定：将GE 239-RTD-AN 按照工业控制柜安装规范，直接安装于标准I/O底板或控制柜内指定位置，固定牢固，避免工业现场振动导致模块接触不良或移位；同时完成模块与电源、电机、RTD传感器、上位机及PLC系统的接线，确保接线正确、接触良好，屏蔽线缆正确接地，提升抗干扰能力，避免接线错误导致的保护失灵[2][9]。
2. 参数采集与信号预处理：模块上电后，通过内置采集单元与外接RTD传感器，实时采集电机的三相电流、电压、频率、功率及绕组、轴承温度等运行参数[8][9]；信号处理单元对采集到的信号进行滤波、放大、转换，去除工业现场的干扰信号，同时通过冷端补偿算法修正温度信号，确保采集数据的准确性与完整性[2][9]。
3. 保护判断与逻辑运算：模块内部控制单元采用GE专用数字式保护算法，对预处理后的采集数据进行实时监测，与预设的保护阈值（过载、过压、欠压、温度过高等）及保护曲线进行对比判断[9]；同时通过热模型计算电机热容量，实时修正热过载保护逻辑，若检测到数据异常或故障工况，立即触发对应保护逻辑，快速生成跳闸或报警指令，避免故障扩大[4][9]。
4. 指令输出与电机保护：模块通过输出继电器，将跳闸或报警指令传输至电机控制回路（如断路器、接触器），控制电机紧急停机或发出报警信号，实现电机故障保护[8][9]；同时将保护动作信息、故障类型实时反馈至上位机与PLC系统，便于工作人员及时知晓并处理[4][9]。对于多速电机，可实现多速电机保护与电机启动监视，确保电机启动过程安全[9]。
5. 状态监测与故障反馈：模块实时监测自身运行状态（如供电、通信、RTD传感器状态）与电机运行参数，通过前面板LED指示灯与LCD显示屏直观显示运行状态、故障信息、电流温度数据[4][5][9]；同时记录最近5次跳闸信息，支持通过软件导出故障数据，便于工作人员追溯故障原因、排查问题[4][9]；若出现RTD失灵、通信异常等情况，立即触发报警，提醒工作人员及时处理[2][9]。

四、应用场景

• 工业制造领域：适用于各类工业设备中的电机保护，包括泵、风机、压缩机、传送带、锯木厂设备、矿山设备等中小型电机，负责电机过载、短路、温度过高等故障的保护与实时监测，适配工业制造场景的高噪声、多粉尘工况，确保生产设备连续稳定运行[1][4][7][9]。
• 电力系统：适用于配电系统中的发电机和电动机保护，包括火力发电厂、变电站的辅助电机、配电电机，负责电机运行参数监测与故障保护，适配电力行业高可靠性、高稳定性的运行需求，可融入GE工业自动化控制系统实现集中监控与统一管理，保障电力系统安全运行[1][8]。
• 石油天然气领域：适配于石油炼制、LNG工厂、海上平台等场景的电机控制设备，负责电机保护与温度监测，同时可监测管道温度、储罐温度，支持高干扰、高湿度、轻微化学腐蚀的工况环境，可有效抵御现场电磁干扰与环境腐蚀，确保电机安全稳定运行，为生产过程的安全、高效开展提供支撑[1][3]。
• 其他领域：适用于水处理领域的水处理设备电机保护，新能源（风力发电、生物质发电）领域的辅助电机保护，以及化工、建材、造纸等领域的各类中小型电机保护，展现出广泛的适配性与实用性[1][8]；同时可用于老旧电机保护系统的升级改造，作为老旧保护继电器的替换件，提升电机保护精度与运行稳定性，降低设备维护成本，为各类工业电机的安全稳定运行提供可靠的保护支撑[2][8]。

五、产品优势

• 保护功能全面，响应精准：集成过载、短路、接地故障、温度过高、单相运行等多重保护功能，热过载保护支持15条可选择曲线，可根据电机特性灵活匹配，保护精度高；RTD温度监测精准，支持多种RTD类型，内置冷端补偿与数字滤波算法，可有效避免干扰，确保监测数据可靠，相较于同类产品，保护覆盖更全面、响应更迅速[4][9]。
• 运行稳定，环境适配性强：采用工业级高品质元器件、防水抗腐蚀外壳与通道间隔离设计，可选配恶劣环境保形涂层，具备优异的抗电磁干扰、防尘、防潮、抗冲击、抗腐蚀性能，可在工业现场高低温、高噪声、潮湿多尘等恶劣工况下长期稳定运行，故障率低，使用寿命长；内置完善的自我保护机制，进一步提升运行可靠性[2][3][5]。
• 灵活适配，兼容性广泛：专为GE Fanuc 90-30、90-70及VersaMax系列PLC系统设计，可直接安装于标准I/O底板，集成便捷；支持多种工业通讯协议，可与上位机、工业自动化系统无缝联动；可作为老旧电机保护继电器的替换件，兼容原有设备的电路布局与控制逻辑，降低升级成本；支持多定值设置组，适配多样化电机保护场景[2][4][9]。
• 运维便捷，操作简单：前面板设有清晰的显示屏、指示灯与小键盘，可直观查看运行参数与故障信息；支持EnerVista软件调试，参数设置、故障诊断、数据导出操作便捷；支持热插拔，模块更换无需完全断电，减少生产中断；具备故障记录与模拟测试功能，便于日常维护与故障排查，大幅降低运维难度与人力成本[2][4][9]。
• 原厂品质保障：作为GE原厂正品，隶属于Multilin系列，产品质量符合国际工业标准与GE严格的质量管控要求，具备多重国际认证，环保达标[4][5]；具备完善的质保服务与专业技术支持，可提供现场调试、故障维修、技术培训等全方位服务，确保继电器全生命周期稳定运行，规避非原厂产品的兼容性和可靠性风险，保障电机安全运行[4][8]。

六、注意事项

• 安装前需确认组件型号 239-RTD-AN 与现场电机、PLC系统、I/O底板的适配性，核对模块电气参数、尺寸规格与设备需求一致，确保可正常安装与使用；安装过程中需先切断电机与控制系统电源，将模块平稳固定在指定位置，避免过紧损坏模块或安装部件，或过松导致模块接触不良、振动移位。
• 安装位置需根据使用场景选择，优先选择干燥、通风、无油污、无强电磁干扰、无化学腐蚀的区域，避免模块长期处于潮湿、多尘、高温或强电磁干扰、化学腐蚀环境中，影响模块使用寿命与保护性能；同时确保模块周围留有足够的操作与散热空间，避免遮挡接口与显示屏，影响操作与散热效果。
• 接线时需严格按照原厂接线图纸操作，准确区分电源接口、电机接线接口、RTD传感器接口、通讯接口，避免错接、漏接，防止电源短路、信号紊乱导致模块损坏或保护失灵；接线完成后需仔细检查接线质量，确认接线牢固、无虚接，屏蔽线缆需正确接地，提升抗干扰能力，RTD传感器接线需规范，避免接触不良影响温度监测精度，再接入系统上电运行。
• 模块运行过程中，若指示灯显示故障或显示屏提示异常（如保护动作触发、RTD失灵、通信异常），需及时查看故障信息（故障代码、故障时间、故障类型），排查故障原因（如接线松动、传感器故障、模块自身故障、电机故障等），故障排除后再重新启动模块，避免故障扩大；严禁在故障未排除的情况下强行运行模块，防止模块损坏与电机故障加剧；同时严禁在系统运行过程中随意插拔模块、接线端子或更改参数。
• 调试与维护时，需先切断模块电源与电机电源，严禁带电操作，确保工作人员人身安全；调试过程中需做好参数记录，严格按照原厂规范与电机特性设置保护参数、RTD配置参数、通讯参数等，避免参数设置错误导致保护失效或控制失灵；若需更换模块或组件，需选用GE原厂适配配件，避免使用非原厂配件导致兼容性问题或模块损坏；可通过EnerVista软件定期备份参数，便于后续维护与恢复。
• 该产品需定期进行维护检查，清理模块表面灰尘与杂物，检查模块固定情况、接线情况及接口完整性，及时处理接线松动、端子氧化等问题；定期校准RTD温度监测精度，检查通讯可靠性与模块运行状态，测试保护动作的准确性，更换老化、损坏的组件，确保模块处于正常运行状态，延长模块使用寿命；定期查看故障记录，分析故障原因，优化保护参数设置。
