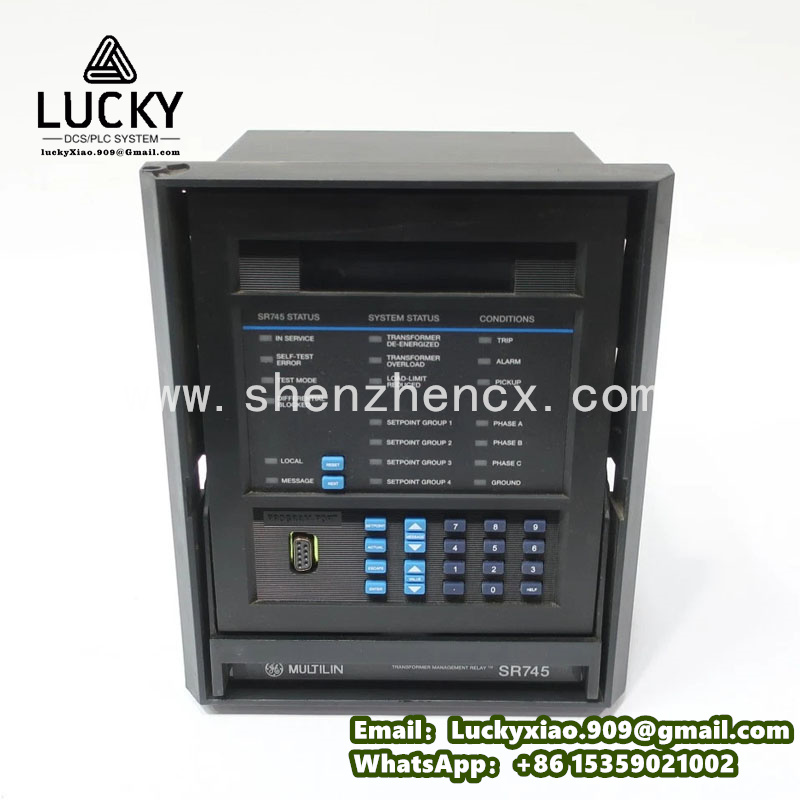

GE SR745-W2-P5-G5-HI 变压器保护继电器

一、产品核心参数

• 基础信息：部件号 SR745-W2-P5-G5-HI，由美国通用电气（GE）原厂生产，属于工业级变压器保护继电器，隶属于GE Multilin 745系列，专为三相、两绕组或三绕组电力变压器的保护与管理设计，适配各类中小型、大型电力变压器，既适用于新电力系统的集成装配，也适用于老旧变压器保护设备的升级替换，无需大规模改造系统原有电路，可快速完成安装与调试。该产品采用标准化模块化封装设计，符合工业级电力保护设备安装规范，集成度高、通用性强，可直接适配配电室、变电站控制柜的安装布局，无需额外适配配件，与GE Multilin系列其他电力保护设备无缝兼容。
• 结构与尺寸规格：采用工业级紧凑型模块化结构，外壳采用高强度阻燃工程塑料材质，具备良好的防尘、防潮、抗冲击、耐高温、抗电磁干扰性能，有效保护内部多处理器控制单元、保护电路、通讯模块与电子元器件，适配电力现场复杂工况。产品采用标准化机架式与导轨式双重安装设计，可直接卡装于35mm DIN导轨或固定于机架，安装便捷，节省控制柜与配电室内部空间，适配各类电力安装场景。产品设有清晰的状态指示灯、操作按键与本地显示界面，便于工作人员快速判断设备运行状态、查看保护参数与故障信息，接线端子采用防松动、防氧化设计，确保接线牢固，提升设备运行安全性。
• 电源与输入输出参数：电源适配范围广泛，直流电源输入为90至300V DC，交流电源输入为70至265V AC，频率适配范围为48-62Hz，可灵活适配不同电力场景的电源需求；部分低功耗控制电源选项可适配20至60V DC、20至48V AC电源（同频率范围），适配多样化应用场景。电流输入具备5A相电流输入能力，可精准采集变压器三相电流信号，为保护逻辑判断提供可靠数据；输出配置5路4-20mA模拟量输出和2路Form A继电器输出，可实现保护信号的实时传输与联动控制，适配不同的控制与监测需求。
• 保护与采集参数：采用高速多处理器设计，保护响应速度快，可快速捕捉变压器故障信号并触发保护动作。支持多种核心保护功能，包括组合百分比差动保护、过电流保护、频率保护、过励磁保护，同时可监测单个谐波与总谐波失真（THD），全面覆盖变压器运行过程中的各类故障风险。具备自适应调节能力，可根据变压器负载电流谐波含量动态调整保护参数，提升保护精度；支持动态CT比率失配校正，可监测有载抽头位置并自动校正CT比率不匹配问题，无需手动调试。
• 通讯与存储参数：支持多接口工业通讯，配备标准RS-485、RS-232通讯接口，兼容Modbus、DNP 3.0等主流工业通讯协议，可直接与PLC控制系统、上位机监控系统、变电站综合自动化系统无缝对接，实现保护参数配置、故障信息传输、运行状态监测的远程管控。具备大容量数据存储功能，可存储故障波形、事件记录、运行参数等数据，支持波形回放功能，便于工作人员追溯故障原因、分析变压器运行状态；内置测试与模拟功能，可通过下载数字化波形数据进行保护逻辑测试，提升调试效率。
• 环境适应参数：工作温度范围为-20℃至+70℃，可适配配电室、户外变电站、工业车间等高低温环境，无需额外温控设备即可稳定运行；存储温度范围为-40℃至+85℃，便于长期存放与运输；相对湿度范围为5%-95%（无凝露），可在潮湿、多粉尘的电力现场长期稳定工作，具备良好的防尘、防潮性能。具备优异的抗电磁兼容性（EMC），符合IEC相关工业标准，可有效抵御电力系统中变频器、高压设备、电机等产生的电磁干扰，同时具备一定的抗振动、抗冲击能力，适配各类复杂电力场景。
• 质量与认证参数：采用GE原厂严苛的质量管控标准，经过严格的保护性能测试、老化测试、高低温测试、抗干扰测试、耐压测试，合格率100%，故障率低，正常工况下使用寿命长（平均无故障工作时间≥50000小时），可满足电力变压器长期连续运行的保护需求。具备UL、CE、IEC等国际工业认证，符合相关环保标准，无有害物质，适配各类电力场景的环保要求；产品标识清晰，包含部件号、生产日期、原厂标识、批次信息等，便于追溯与维护，同时通过GE原厂安全认证，可满足电力系统的安全保护要求。

二、产品核心功能与特性

（一）多维度精准保护功能

（二）自适应调节与灵活配置特性

（三）智能故障记录与测试模拟特性

（四）灵活的通讯与联动控制特性

（五）高稳定性与复杂环境适配特性

（六）便捷的安装与运维特性

（七）可靠的安全保护特性

三、产品工作原理

1. 安装与接线：将GE SR745-W2-P5-G5-HI 按照电力保护设备安装规范，采用导轨式或机架式安装方式，固定于配电室或变电站控制柜内，确保安装牢固，避免设备运行振动导致模块松动；同时完成设备与变压器、电网、PLC控制系统的连接，接线时准确区分电源端子、电流输入端子、通讯端子、输出端子，确保接线正确、接触良好，避免接线错误导致的保护误动作、设备损坏或电力系统故障。
2. 信号采集与参数监测：设备上电后，通过内置的高精度采集电路与传感器，实时采集变压器三相电流、电压、频率等运行参数，同时监测单个谐波与总谐波失真（THD），采集到的模拟量信号实时传输至信号处理单元，经过滤波、放大、模数转换等处理，转换为可识别的数字信号，为保护逻辑判断提供精准的原始数据支撑。
3. 保护逻辑判断与自适应调节：数字化信号传输至多处理器控制单元，控制单元根据预设的保护参数与逻辑，对采集到的运行参数进行实时分析判断，对比预设安全阈值，识别是否存在短路、过载、频率异常、过励磁等故障。同时通过自适应调节功能，根据负载电流谐波含量、有载抽头位置等动态调整保护参数，校正CT比率失配，确保保护判断的精准性，避免保护误动作或漏动作。
4. 故障动作触发与数据记录：当检测到变压器运行参数异常、达到故障阈值时，控制单元立即触发相应的保护动作，通过继电器输出切断故障回路，防止故障扩大；同时自动记录故障信息，包括故障类型、发生时间、故障时的运行参数、故障波形等，存储至内置大容量内存，支持波形回放，便于后续故障追溯与分析。
5. 通讯传输与远程管控：通过RS-485、RS-232通讯接口与兼容的通讯协议，将设备运行状态、保护动作信息、故障数据实时传输至PLC控制系统、上位机监控系统，实现远程监测与管控。工作人员可通过远程终端查看设备运行参数、配置保护参数、查询故障记录，同时可通过FlexLogic™逻辑配置功能，灵活设置联动控制逻辑，实现与其他电力设备的协同运行。
6. 状态监测与故障自诊断：设备内部控制单元实时监测自身运行状态（如供电、采集电路、通讯接口状态），与预设的安全阈值进行对比判断。当检测到设备自身故障（如通讯故障、采集故障、电源故障）时，立即触发相应的报警机制，通过状态指示灯发出报警信号，同时将故障信息传输至远程监控系统，提醒工作人员及时排查问题；当故障排除后，设备自动复位，恢复正常保护与管理功能，确保保护的连续性与可靠性。

四、应用场景

• 发电厂领域：适用于火力发电厂、水力发电厂等场景的变压器保护，负责发电机组配套变压器、厂用变压器的保护与管理，监测变压器运行参数，防范内部短路、过载、过励磁等故障，确保变压器安全稳定运行，为发电机组的正常发电提供可靠支撑，避免因变压器故障导致的发电中断。
• 变电站领域：适用于各级变电站的主变压器、配电变压器保护，涵盖高压、中压、低压变电站，负责监测变压器运行状态，快速响应故障并触发保护动作，防止故障扩大，保障变电站电力传输的安全、高效，同时为变电站综合自动化系统提供精准的运行数据，助力变电站智能化运维。
• 工业企业领域：适用于石油化工、冶金、汽车制造、电子制造、造纸、印染等各类工业企业的配电系统，负责企业内部变压器的保护与管理，适配工业现场高干扰、高负载的复杂工况，防范变压器故障导致的生产中断，保障企业生产设备的正常供电，同时优化变压器运维效率，降低运维成本。
• 其他领域：适用于矿山、水利、水处理、市政工程、能源输配电等领域的电力系统，负责各类电力变压器的保护与管理，展现出广泛的适配性与实用性；同时可用于老旧变压器保护设备的升级改造，作为老旧保护继电器的替换件，提升变压器保护精度与智能化水平，降低故障发生率，为各类电力系统的安全稳定运行提供可靠支撑。

五、产品优势

• 保护全面，精度高：集成组合百分比差动、过电流、频率、过励磁等多重保护功能，同时监测谐波与总谐波失真，全面覆盖变压器各类故障风险；采用高速多处理器与高精度采集技术，保护响应迅速、判断精准，自适应调节功能可动态优化保护参数，避免误动作与漏动作，相较于同类产品，保护性能更全面、精度更高。
• 功能灵活，适配性强：支持多组保护参数设置、动态CT比率失配校正、FlexLogic™逻辑配置等功能，可灵活适配不同类型、不同规格的变压器与电力系统配置；宽电源适配范围可满足多样化电源需求，同时支持导轨式与机架式双重安装，适配不同的安装场景，可快速集成至现有电力系统，无需大规模改造，集成便捷性远超同类产品。
• 智能运维，效率高：具备故障波形记录、回放与测试模拟功能，便于故障追溯与调试；支持远程通讯与远程管控，可实现保护参数远程配置、故障远程查询，无需现场值守，大幅提升运维效率；故障自诊断功能可快速发现设备自身故障，缩短排查时间，降低运维难度与人力成本。
• 运行稳定，环境适配性广：采用工业级精密结构设计与高品质元器件，具备优异的防尘、防潮、抗冲击、抗电磁干扰、耐高温性能，工作温度范围宽（-20℃至+70℃），可在户外、配电室、工业车间等复杂环境中长期稳定运行，无需额外防护设备，适应范围广，运行稳定性远超同类产品，可满足电力变压器长期连续运行的保护需求。
• 原厂品质保障，安全可靠：作为GE原厂正品，产品质量符合国际工业标准与GE严格的质量管控要求，具备多重国际认证，环保达标；具备完善的质保服务与专业技术支持，可提供现场调试、故障维修、技术培训等全方位服务，确保设备全生命周期稳定运行。完善的安全保护功能与电气隔离设计，可有效保护设备与工作人员安全，运行更可靠。

六、注意事项

• 安装前需确认组件型号 SR745-W2-P5-G5-HI 与现场变压器规格、电力系统参数的适配性，核对模块电源范围、电流输入能力、保护功能等参数与系统需求一致，确保可正常安装与使用；安装过程中需先切断系统电源，将设备平稳固定于导轨或机架上，避免过紧损坏设备或安装部件，或过松导致设备接触不良、振动移位。
• 安装位置需根据使用场景选择，优先选择干燥、通风、无油污、无强电磁干扰、无化学腐蚀的区域，避免设备长期处于潮湿、多尘、高温或强电磁干扰、化学腐蚀环境中，影响设备使用寿命与保护精度；同时确保设备周围留有足够的操作空间，避免遮挡指示灯、操作按键与接线端子，影响状态观察与接线、维护操作。
• 接线时需严格按照原厂接线图纸操作，准确区分电源端子、电流输入端子、通讯端子、输出端子，避免错接、漏接，防止保护误动作、设备损坏或电力系统故障；接线完成后需仔细检查接线质量，确认接线牢固、无虚接，接线端子无松动、氧化，信号线缆需远离高压线缆与电磁设备，避免干扰信号采集精度，再接入系统上电运行。
• 设备运行过程中，若状态指示灯显示异常或监控系统提示故障，需及时查看故障信息，排查故障原因（如接线松动、变压器故障、通讯故障、电网异常等），故障排除后再重新启动设备，避免故障扩大；严禁在故障未排除的情况下强行运行设备，防止设备损坏与电力系统故障加剧；同时严禁在系统运行过程中随意插拔设备、接线端子或更改保护参数设置。
• 调试与维护时，需先切断系统电源与设备电源，严禁带电操作，确保工作人员人身安全；调试过程中需做好参数记录，严格按照变压器规格与电力系统需求设置保护参数、通讯参数等，避免参数设置错误导致保护误动作或漏动作；若需更换设备或组件，需选用GE原厂适配配件，避免使用非原厂配件导致兼容性问题或设备损坏；可定期通过监控系统查看设备运行状态、故障记录，及时发现潜在故障。
• 该产品需定期进行维护检查，清理设备表面灰尘与杂物，避免灰尘堆积影响散热与运行性能；检查设备固定情况、接线情况及端子完整性，及时处理接线松动、端子氧化等问题；定期校准信号采集精度与保护参数，若出现精度偏差，及时进行调试校准；定期备份存储数据，清理过期数据，确保数据存储安全，同时检查通讯接口状态，确保远程传输正常，延长设备使用寿命。
