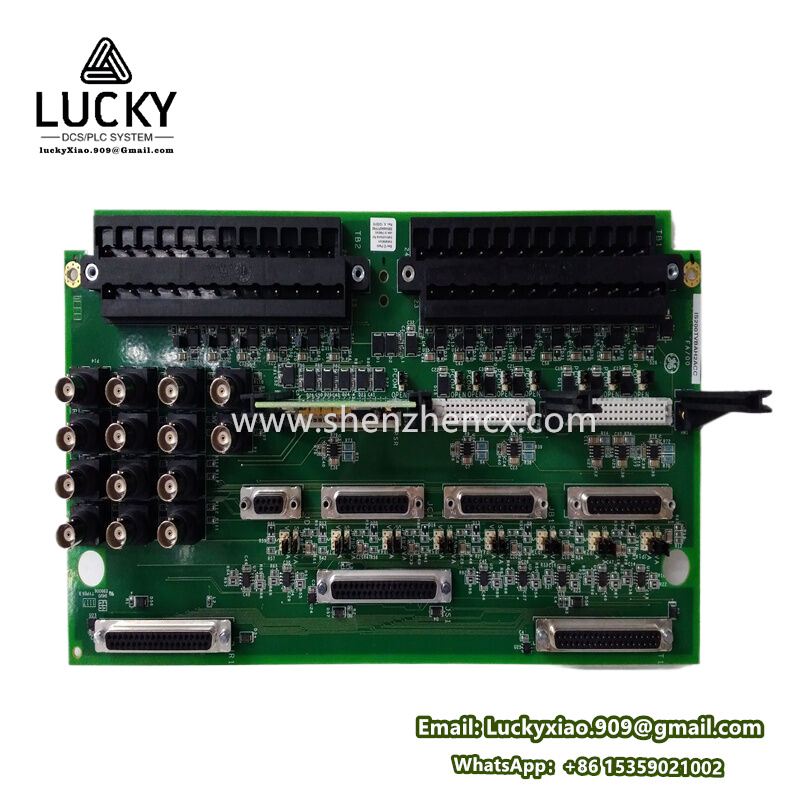

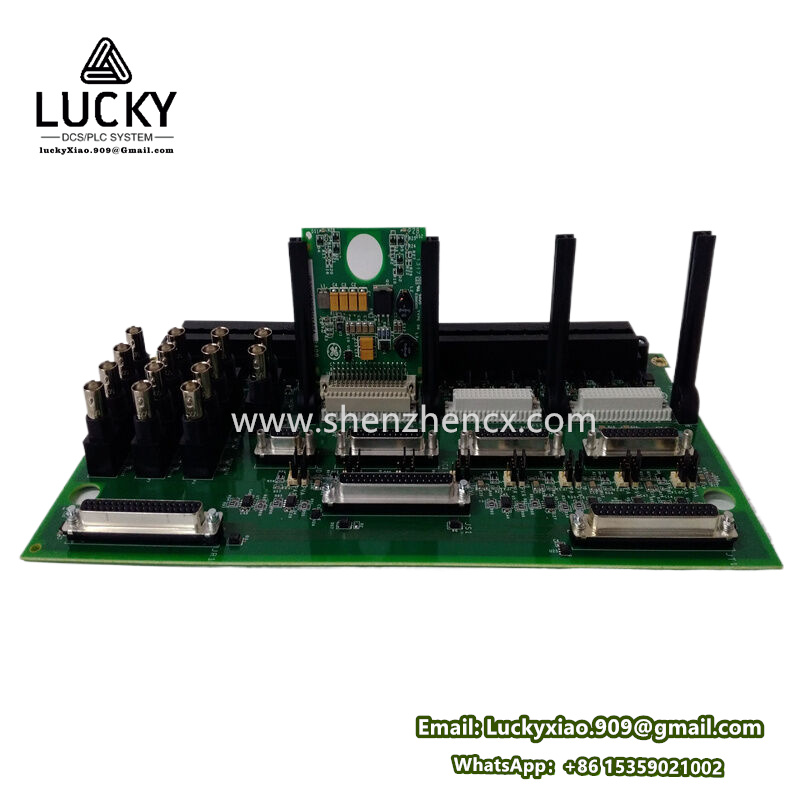

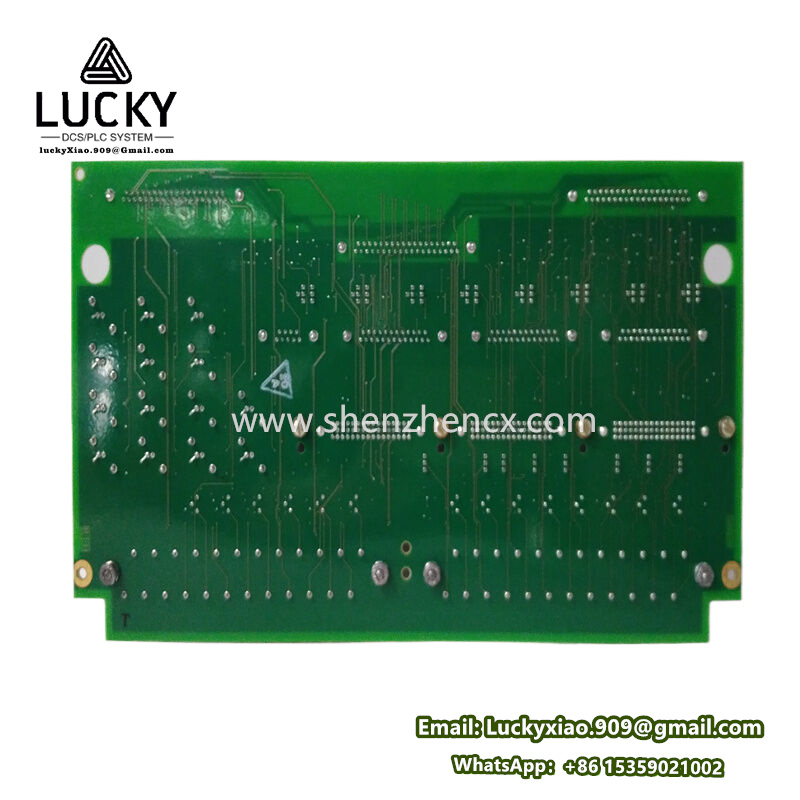

GE IS200TVBAH2ACC 振动监测与信号调理模块

一、产品核心定位与整体概述

二、核心技术规格

（一）基础参数

• 产品型号：IS200TVBAH2ACC
• 制造商：通用电气（GE）
• 系统平台：专用适配 GE Mark VIe 涡轮控制系统
• 产品类型：振动信号调理与采集模块（I/O 模块）
• 尺寸规格：常规工业模块尺寸，部分配置下为 11×6×6.7 cm（具体以实际库存为准），重量约 0.14 kg，便于机架安装与维护
• 认证标准：符合 CE、UL 61010-1、FCC Part 15 Class A 等工业认证，部分场景可满足 IEC 61508 SIL 2 安全等级要求

（二）输入通道与传感器适配

• 输入通道数：16 个物理通道，典型配置可灵活调整为 8 组×2 冗余或 5 组×3 冗余 + 1 备用，适配不同项目的三重冗余（TMR）架构需求
• 支持传感器类型：
  • IEPE/ICP® 加速度计：内置恒流源（2.0 mA ±0.05 mA），偏置电压监测范围为 +6 V 至 +12 V，可实时监测传感器工作状态
  • 磁电式速度传感器：输入范围 ±10 VDC，灵敏度兼容 20–200 mV/mm/s，适配各类工业振动监测场景

（三）信号调理与采集性能

• 信号调理特性：内置可编程抗混叠低通滤波器（截止频率可选 1 kHz / 3 kHz / 10 kHz，-3 dB），高通滤波（0.5 Hz / 5 Hz 可选），可有效去除直流偏移与低频晃动干扰，避免误报警
• 增益设置：支持 1x、2x、5x、10x 软件可配置增益，适配不同强度的振动信号采集
• ADC 性能：采用 24 位 Σ-Δ 转换器，有效动态范围 >110 dB，采集精度达 ±0.2% of full scale（含非线性、温漂及噪声），确保信号采集的准确性
• 采样速率：每通道最高 20 kHz，满足 ISO 13373 对高频冲击监测的要求，可捕捉轴承剥落、齿轮断齿等瞬态冲击事件，同时兼容 ISO 10816 常规稳态振动监测标准

（四）供电与环境适应性

• 供电要求：+5 VDC ±5%，由 Mark VIe 系统背板提供，无需额外独立供电
• 功耗：典型值 5.8 W，最大值 6.5 W，能耗较低，适配工业系统低功耗运行需求
• 工作温度：0°C 至 +60°C（工业级标准），部分场景可适配 -40°C 至 85°C 极端环境（具体以产品配置为准）
• 存储温度：-45°C 至 85°C，湿度 ≤95%RH（非凝露），防护等级可达 IP67，可在多粉尘、高湿度、强振动的恶劣工业环境中稳定运行
• 可靠性：MTBF（平均无故障时间）>170,000 小时（依据 Telcordia SR-332 标准），具备极高的运行稳定性

（五）通信与交互接口

三、核心功能与优势

（一）高精度振动监测与信号保真

（二）全面的传感器健康诊断功能

（三）高可靠性与冗余设计

（四）灵活适配与便捷运维

四、应用场景

• 电力行业：燃气轮机、蒸汽轮机、发电机等设备的轴承、齿轮箱及轴系振动监测，保障发电设备的安全稳定运行，适用于火力发电厂、核电站等场景。
• 石油化工行业：泵、压缩机、风机等旋转设备的振动监测，及时发现设备故障隐患，避免因设备停机导致的生产中断，适配石油炼制、化工合成等生产场景。
• 制造业与冶金行业：机器人、自动化生产线、冶金设备等的振动监测，提升生产设备的可靠性，减少设备维护成本，保障生产连续性。
• 其他领域：船舶、矿山、航空航天等领域的旋转设备监测，适配各类恶劣工业环境下的设备保护需求，为设备的预测性维护提供技术支撑。

五、产品总结
