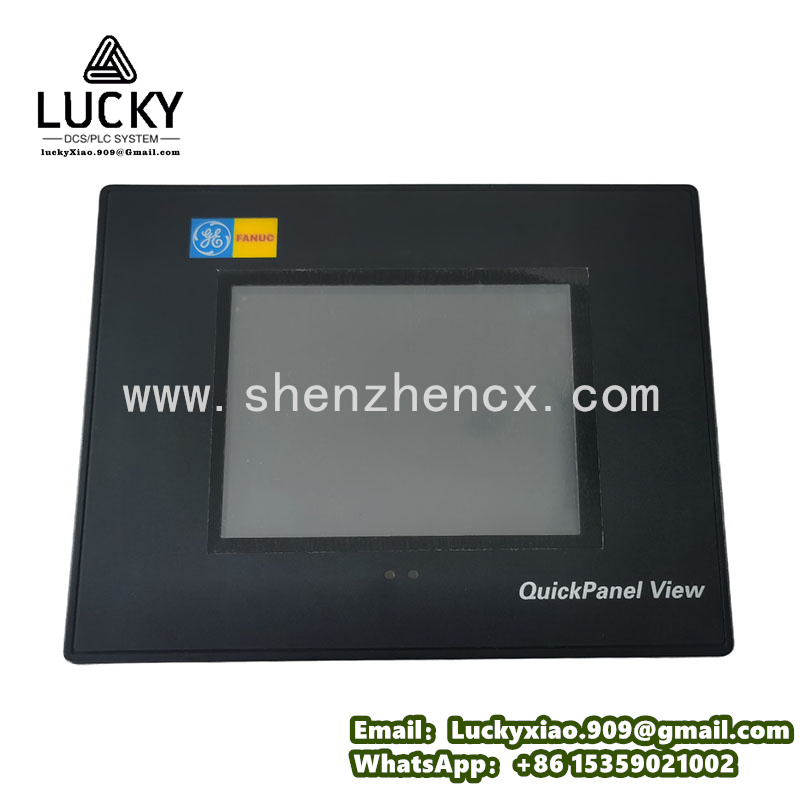

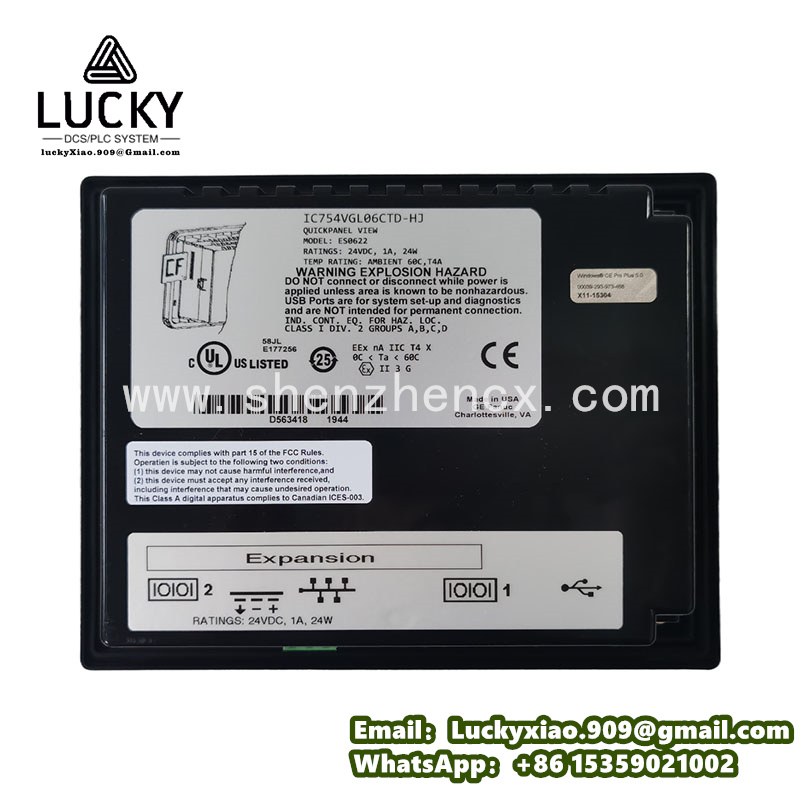

GE IC754VGL06CTD ES0622 人机交互界面（HMI）

一、产品核心定位与整体概述

二、核心技术规格

（一）基础参数

• 产品型号：IC754VGL06CTD ES0622
• 制造商：通用电气（GE）
• 系统平台：专用适配 GE QuickPanel 系列人机交互系统，兼容 GE Mark VIe、Speedtronic 等系列控制系统，可无缝对接 GE 各类控制器及第三方 PLC、变频器等工业设备
• 产品类型：工业级人机交互界面（HMI），主打紧凑型设计、高清显示与多协议通信功能
• 尺寸规格：紧凑型工业设计，尺寸约 180mm×130mm×50mm（长×宽×高），重量约 0.8kg，适配小型控制机柜安装或设备旁壁挂安装，节省安装空间，便于现场部署
• 认证标准：符合 CE、UL 61010-1、FCC Part 15 Class A 等工业认证，满足工业级电磁兼容（EMC）要求，可有效抵御工业现场电磁干扰、电压波动等影响，确保设备稳定运行

（二）显示与触控性能

• 显示屏幕：6.5英寸彩色 TFT 液晶显示屏，分辨率达 800×480 像素，支持 16位色深，色彩鲜艳、显示清晰，可直观呈现设备运行参数、工艺流程图、故障报警信息及操作界面，透光率大于80%，适配工业现场不同光照环境。
• 触控方式：采用高精度电阻式触摸屏，支持手套操作，响应时间 ≤10ms，触控精度高、操作流畅，即使在潮湿、油污等恶劣工业环境下，也能实现精准触控，避免误操作
• 背光设计：LED 背光设计，亮度可调节（50cd/㎡ 至 300cd/㎡），背光寿命超过 50,000 小时，降低长期使用成本，适配强光、弱光等不同现场光照条件
• 显示功能：支持多画面切换、动态数据显示、彩色编码动画、状态指示灯、故障报警弹窗等功能，可自定义显示界面，适配不同工业场景的可视化需求

（三）通信性能与兼容性

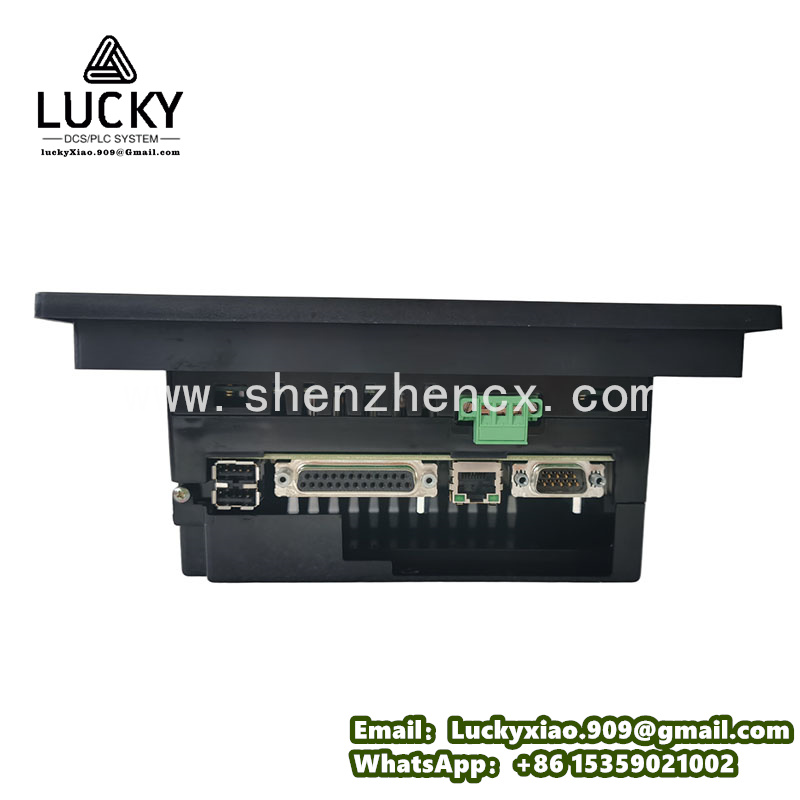

• 通信接口：配备多种工业级通信接口，包括 1 路 RS232 串口、1 路 RS485 串口、1 路 10/100Mbps 以太网接口（RJ45）、1 路 USB 2.0 Host 接口，可灵活实现与控制器、传感器、执行器等设备的数据交互。
• 支持协议：兼容 Modbus RTU/ASCII、Modbus TCP、Profibus-DP 等主流工业通信协议，可无缝对接 GE 系列控制器及第三方 PLC、变频器、智能仪表等设备，实现数据双向传输与指令交互
• 数据传输：以太网接口最高通信速率可达 100Mbps，串口通信速率可灵活调节（9600bps 至 115200bps），传输延迟低，确保数据实时更新与操作指令快速响应
• 扩展功能：支持 MMC/SD 存储卡扩展（最大支持 32GB），可用于存储历史数据、操作日志、界面组态文件及固件升级包，便于数据备份与系统升级

（四）供电与环境适应性

• 供电要求：输入电压 DC 24V ±10%，支持宽电压范围，适配工业现场不稳定供电环境，可直接由现场控制机柜供电，无需额外独立电源，简化系统供电架构
• 功耗：典型值 6.5W，最大值 7.2W，能耗较低，适配工业系统低功耗运行需求，减少能源消耗
• 工作温度：-20°C 至 +70°C（工业级宽温标准），可适配高温、低温等极端工业环境，无需额外温控设备，适配火力发电厂、石油化工等高温作业场景，适用海拔3000米以内的工业场景
• 存储温度：-40°C 至 85°C，湿度 ≤95%RH（非凝露），前面板防护等级可达 IP65，防尘防水，可在多粉尘、高湿度、强振动、强电磁干扰的恶劣工业环境中稳定运行
• 可靠性：MTBF（平均无故障时间）>200,000 小时（依据 Telcordia SR-332 标准），具备极高的运行稳定性，大幅减少设备故障停机概率，降低运维成本

（五）软件与组态功能

三、核心功能与优势

（一）高清显示与精准触控，提升操作体验

（二）多协议兼容与多接口配置，适配性极强

（三）紧凑型设计与工业级耐用性，适配恶劣场景

（四）完善的组态与故障诊断，降低运维难度

（五）便捷的安装与运维，性价比突出

四、应用场景

• 电力行业：火力发电厂、核电站的燃气轮机、蒸汽轮机、发电机等设备的现场操作终端，用于监控设备运行参数、下发操作指令、查看故障报警信息，实现设备启停、负载调节等控制，同时可用于水电站、生物质发电等场景的辅助设备操作与监控。
• 石油化工行业：石油炼制、化工合成生产线的泵、压缩机、阀门等设备的现场操作终端，通过可视化界面实时监控设备运行状态，下发启停、调节指令，反馈故障信息，避免生产中断，适配海上平台、炼油厂等严苛场景。
• 冶金行业：钢铁、有色金属冶炼生产线的冶金设备、输送系统等的现场操作与监控终端，直观呈现冶炼过程参数，实现设备精准控制，提升生产效率与产品质量，同时适配多粉尘、高振动的冶炼环境。
• 其他领域：轨道交通、矿山、船舶、治水厂等领域的工业控制系统，作为现场操作终端，用于关键设备的监控与操作，适配恶劣工业环境下的人机交互需求，为设备的安全稳定运行提供支撑，同时可用于小型自动化生产线的操作控制。

五、产品总结
