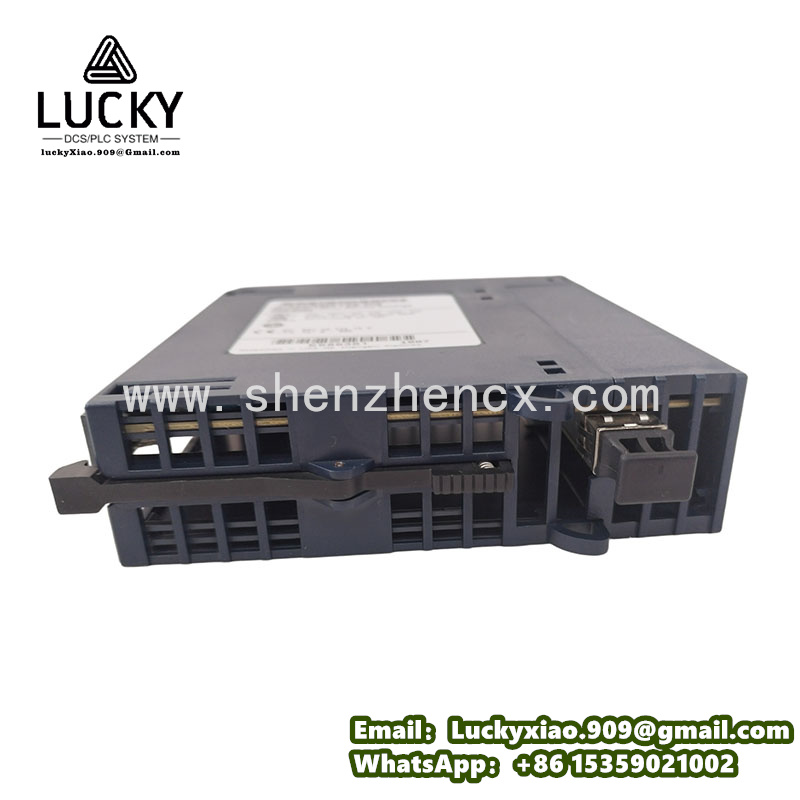

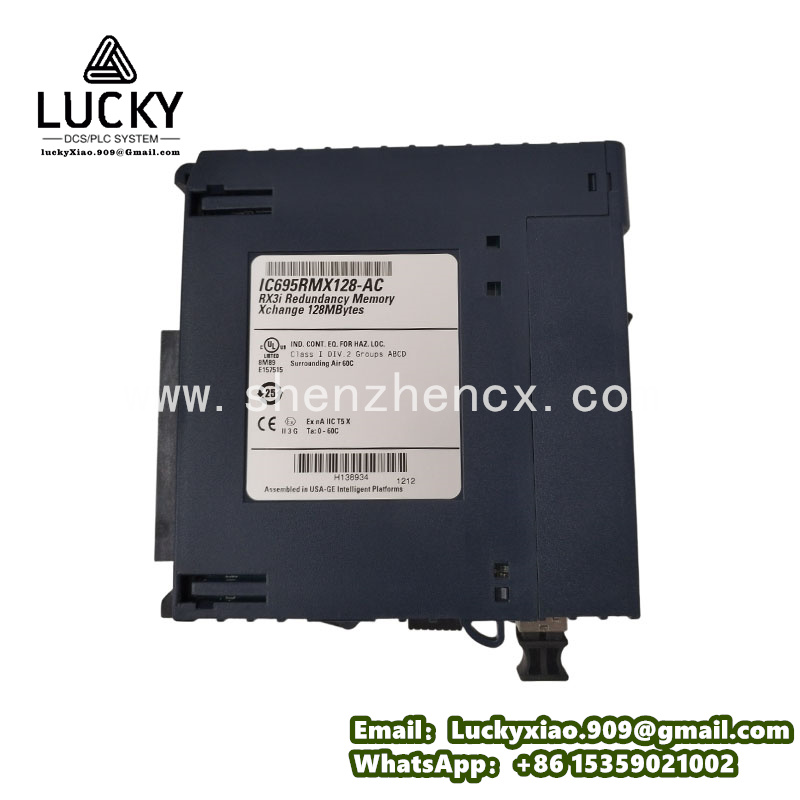

GE IC695RMX128 PACSystems RX3i 系列冗余内存交换模

一、产品核心定位与整体概述

二、核心技术规格

（一）基础参数

• 产品型号：IC695RMX128
• 制造商：通用电气（GE）
• 系统平台：专用适配 GE PACSystems RX3i 系列控制系统，兼容 GE 多款主控制器，可作为反射内存网络节点，连接多个处理器形成分布式共享内存系统，适配大型复杂控制场景
• 产品类型：工业级冗余内存交换模块，主打微秒级同步、光纤长距离传输与高可靠性冗余控制功能
• 尺寸规格：模块式结构，标准工业模块尺寸，90mm×100mm×81mm（长×宽×高），重量约 0.37kg，单槽位设计，适配标准工业机柜安装，安装便捷，不占用过多机架空间，便于系统集成与密集部署
• 认证标准：符合 CE、UL 61010-1、FCC Part 15 Class A 等工业认证，满足 IEC 61508 SIL 2 安全等级要求，具备出色的电磁兼容（EMC）性能，可有效抵御工业现场电磁干扰、电压波动等影响，符合严格的国际电磁兼容标准

（二）冗余同步与传输性能

• 同步协议：采用先进的反射内存（Reflective Memory）协议，实现主备控制器之间的实时数据镜像，确保主备系统内存内容完全一致，同步延迟低至微秒级，真正实现无扰动切换
• 内存配置：内置 128MB 高速 SDRAM 用户内存，可满足大型控制程序与过程数据的存储与同步需求，支持动态数据包大小配置，可根据实际业务需求优化内存利用率
• 传输介质：支持单模光纤通信链路，可实现长达数公里的远距离数据同步，传输带宽高达 2.12Gbaud，确保数据传输的高速性与稳定性，适配大型工业厂区的远距离部署需求
• 传输速率：以太网接口支持 10/100Mbps 自适应传输速率，符合 IEEE 802.3、IEEE 802.3u 标准，可根据网络环境自动调整速率，保障数据传输的流畅性
• 工作模式：支持全双工/半双工两种工作模式选择，可根据实际应用场景灵活配置，适配不同的网络架构需求

（三）冗余与通信性能

• 冗余配置：支持双机冗余模式，可作为反射内存网络节点构建分布式冗余系统，在主控制器发生故障时，备用系统可立即接管控制权，整个过程对现场执行机构透明，无需重新初始化或中断工艺流程，实现无扰动切换
• 通信接口：配备 RJ45 以太网接口、光纤接口及标准背板总线，背板总线与主处理器紧密耦合，无需额外编程即可自动完成数据同步任务，简化系统架构设计与软件开发难度
• 数据传输：支持中断驱动传输与程序控制传输两种模式，具备数据缓存功能，避免主备切换过程中数据丢失，确保数据传输的完整性与连续性，同时支持多节点数据交互，适配多机协同计算场景

（四）供电与环境适应性

• 供电要求：输入电压支持 DC 5V/12V（具体依据型号配置而定），部分版本支持 AC 220V 输入，适配常见的工业供电环境，具有较好的兼容性和稳定性，可直接由系统机架供电，无需额外独立电源
• 功耗：典型值 5.2W，最大值 6.0W，能耗较低，适配工业系统低功耗运行需求，减少能源消耗
• 工作温度：-40°C 至 85°C（工业级宽温标准），可适配高温、低温等极端工业环境，无需额外温控设备，适配火力发电厂、石油化工、轨道交通等严苛作业场景，适用海拔3000米以内的工业场景
• 存储温度：-55°C 至 125°C，湿度 10%~95%RH（非凝露），防护等级可达 IP20（可根据需求定制更高等级），防尘防污，可在多粉尘、高湿度、强振动、强电磁干扰的恶劣工业环境中稳定运行
• 可靠性：MTBF（平均无故障时间）>100,000 小时，采用高品质元器件和先进生产工艺，经过严苛的环境适应性测试，具备极高的运行稳定性，大幅减少设备故障停机概率，降低运维成本

（五）软件与调试功能

三、核心功能与优势

（一）微秒级同步，实现无扰动切换

（二）灵活冗余架构，适配多场景需求

（三）长距离传输与高抗干扰，适配严苛场景

（四）完善的故障诊断，降低运维难度

（五）便捷的安装与运维，兼容性能出色

四、应用场景

• 电力行业：电力电网调度系统、火力发电厂、核电站的控制系统，用于主备控制器之间的数据同步与故障切换，保障电网调度、发电设备的连续稳定运行，避免因设备故障导致的供电中断，为电力系统安全提供核心支撑。
• 石油化工行业：石油炼化安全联锁系统、海上平台控制系统、炼油厂生产线，用于关键设备的冗余同步控制，实现无扰动切换，避免因系统故障导致的生产中断、安全事故，适配高温、高湿、强腐蚀的严苛场景。
• 轨道交通行业：轨道交通信号系统、列车控制系统，用于主备控制器的数据同步与故障切换，确保信号传输的准确性与连续性，保障列车运行安全，适配轨道沿线的恶劣环境与远距离部署需求。
• 其他领域：大型连续生产产线、冶金行业安全控制系统、矿山自动化系统等，用于构建高可用性冗余架构，实现主备系统无扰动切换，保障生产连续性，适配各类恶劣工业环境下的关键控制需求。

五、产品总结
