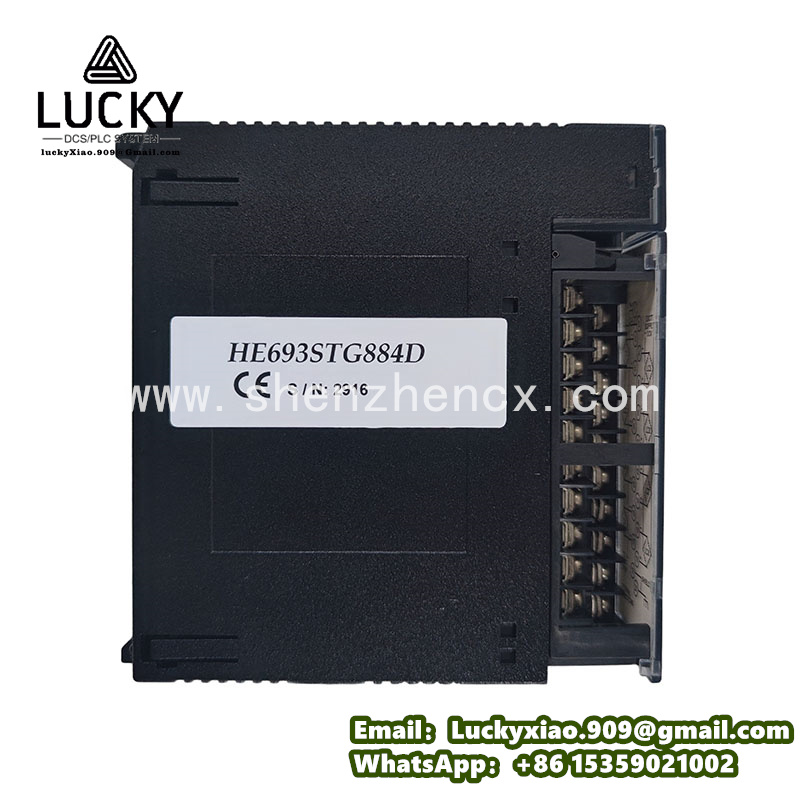

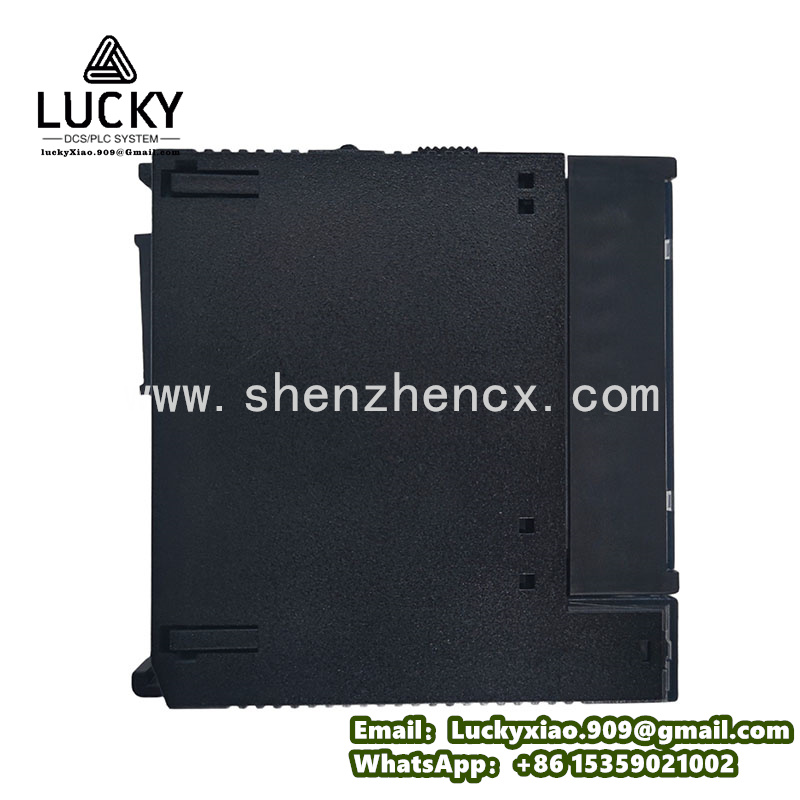

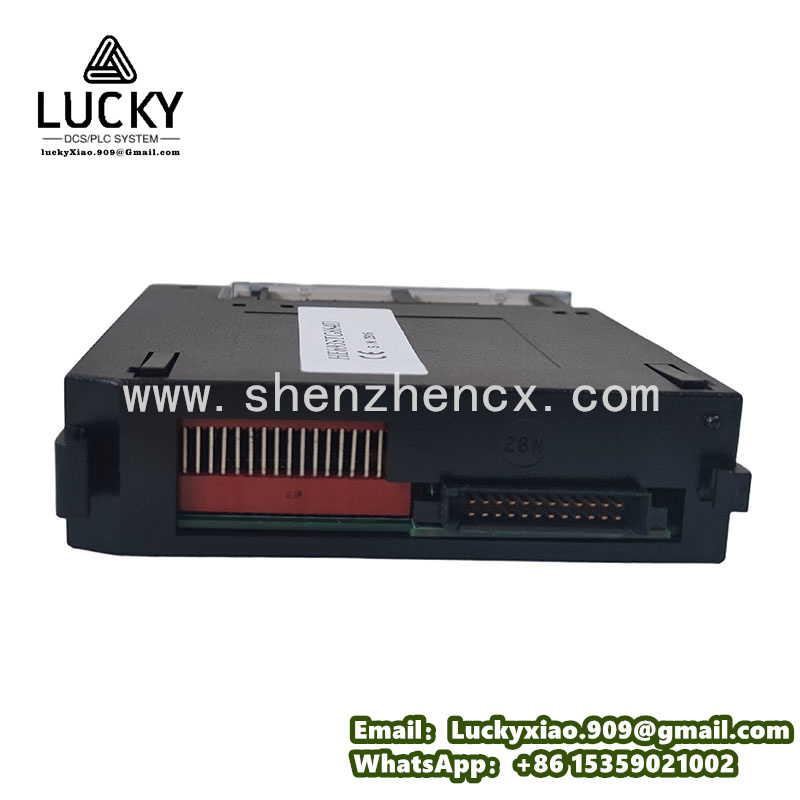

GE HE693STG884D PACSystems RX3i 系列 开关量输入模块

一、产品核心定位与整体概述

二、核心技术规格

（一）基础参数

• 产品型号：HE693STG884D
• 制造商：通用电气（GE）工业自动化部门
• 系统平台：专用适配 GE PACSystems RX3i 系列控制系统，兼容 GE RX3i 系列各类主控制器，可无缝融入现有工业自动化系统，支持与分布式控制系统（DCS）、可编程逻辑控制器（PLC）联动，实现信号实时交互
• 产品类型：工业级开关量输入模块，主打开关量信号精准采集、隔离传输与抗干扰功能，为控制系统提供可靠的现场信号输入支撑
• 尺寸规格：模块化紧凑设计，标准工业模块尺寸，95mm×100mm×78mm（长×宽×高），重量约 0.32kg，单槽位设计，适配标准工业机柜安装，安装便捷，不占用过多控制机柜空间，便于现场密集部署与系统扩展
• 认证标准：符合 CE、UL 61010-1、FCC Part 15 Class A 等工业认证，具备出色的电磁兼容（EMC）性能，可有效抵御工业现场电磁干扰、电压波动等影响，防护等级可达 IP20，防尘防污，适配多粉尘工业环境

（二）供电与输入参数

• 供电要求：输入电压为 DC 24V ±10%，支持宽电压范围，适配工业现场不稳定供电环境，可直接由控制机柜统一供电，无需额外独立电源，供电稳定性强，具备欠压保护功能，确保模块稳定运行
• 输入通道：配备 8 路独立开关量输入通道，支持差分输入模式，可同时采集 8 路现场开关量信号，通道之间相互隔离，避免信号串扰，提升采集精度
• 输入类型：支持干接点、湿接点两种输入类型，适配 NPN/PNP 两种极性，可灵活接入按钮、行程开关、接近传感器、光电传感器等各类现场开关量设备，适配多场景信号采集需求
• 输入电压范围：DC 10V~30V，适配工业现场常见开关量信号电压，输入电流≤10mA，功耗低，可有效保护现场传感器及模块自身
• 响应时间：信号采集响应时间≤1ms，可快速捕捉现场开关量信号的状态变化，确保信号传输的实时性，满足高速控制场景需求

（三）隔离与抗干扰性能

• 隔离方式：采用光电隔离技术，通道间隔离电压≥2500V AC（1分钟），模块与背板之间隔离电压≥1500V AC（1分钟），有效隔离现场高压干扰与信号串扰，保护模块及控制器安全
• 抗干扰能力：具备出色的抗电磁干扰（EMI）、抗射频干扰（RFI）能力，符合 IEC 61000 系列抗干扰标准，可在强电磁干扰、强振动的工业现场稳定运行，避免信号失真
• 滤波功能：内置数字滤波电路，可有效过滤现场信号中的高频噪声与干扰信号，滤波时间可灵活调节（0.1ms~100ms），确保采集信号的准确性与稳定性

（四）通信与软件功能

• 通信接口：通过背板总线与主控制器实现高速数据交互，通信速率可达 100Mbps，无需额外通信线缆，简化系统布线，确保信号实时传输，支持中断驱动传输模式，提升数据传输效率
• 软件支持：兼容 GE Proficy ME、Proficy iFIX 等工业控制软件，可通过软件进行模块参数配置、通道状态监控、故障诊断及固件升级，支持在线调试，操作便捷高效
• 状态指示：前面板集成 8 个 LED 指示灯，分别对应 8 路输入通道，直观显示每路通道的信号状态（正常、故障、信号输入），同时配备电源指示灯与模块运行指示灯，便于运维人员快速排查故障

（五）环境适应性

• 工作温度：-40°C 至 70°C（工业级宽温标准），可适配高温、低温等极端工业环境，无需额外温控设备，适配火力发电厂、石油化工、轨道交通等严苛作业场景，适用海拔3000米以内的工业场景
• 存储温度：-55°C 至 85°C，湿度 10%~95%RH（非凝露），可在多粉尘、高湿度的工业环境中稳定运行，防护等级 IP20，有效抵御粉尘与潮气侵蚀，延长模块使用寿命
• 可靠性：采用工业级优质元器件，经过严苛的环境适应性测试，MTBF（平均无故障时间）>200,000 小时，运行稳定，可有效减少设备故障停机概率，降低运维成本，满足工业控制系统长期连续运行需求

三、核心功能与优势

（一）精准采集，信号传输稳定

（二）高隔离抗干扰，适配严苛场景

（三）灵活适配，扩展便捷

（四）便捷运维，故障排查高效

（五）高可靠性，使用寿命长

四、应用场景

• 电力行业：火力发电厂、水电站、配电系统的控制机柜，用于采集断路器、接触器、传感器等设备的开关状态信号，为电力控制系统提供精准的现场信号支撑，保障发电、配电设备的安全稳定运行，避免因信号采集失误导致的供电中断。
• 石油化工行业：石油炼制、化工合成生产线、海上平台的控制系统，用于采集阀门、泵、压缩机等设备的启停状态、限位信号，适配高温、高湿、强电磁干扰的严苛场景，确保控制系统精准获取现场设备状态，实现生产过程的稳定控制。
• 制造业：金属加工、汽车制造、电子制造等行业的生产线，用于采集机床、流水线、机器人等设备的行程开关、光电传感器、按钮等开关量信号，实现生产线的自动化控制与状态监测，提升生产效率与产品质量。
• 其他领域：轨道交通、矿山、水处理、建材等行业的工业控制系统，用于各类现场开关量信号的采集与传输，适配不同工业环境下的信号采集需求，为控制系统的逻辑控制与状态监测提供可靠支撑，助力工业生产向高效化、智能化升级。

五、产品总结
