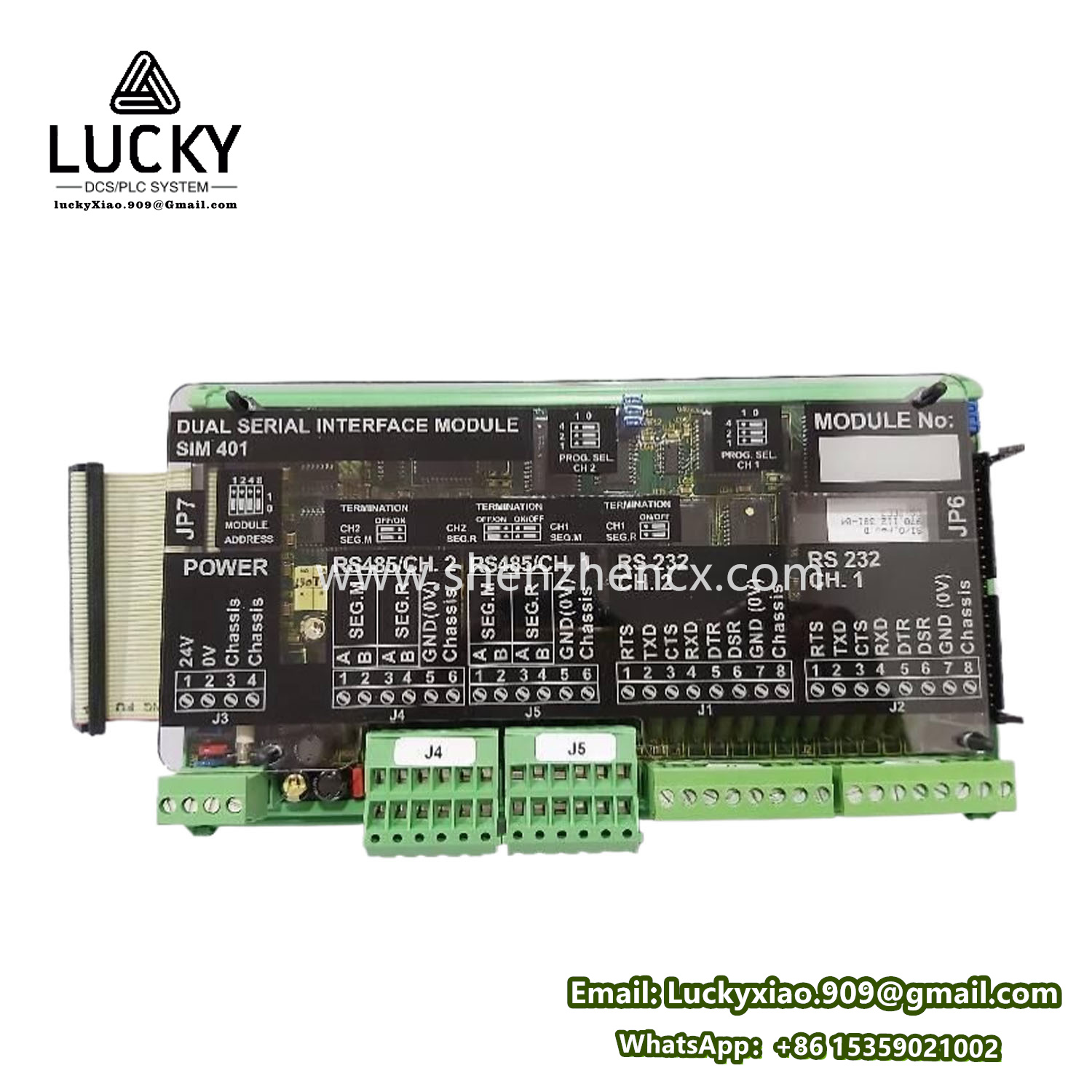

LYNGSO MARINE STN ATLAS SIM 401 双串行接口模块 962.002.300/B

品牌与产品背景

• LYNGSO MARINE
  可能为 Lyngsø Marine A/S 的变体拼写，丹麦品牌，专注船舶自动化系统（如阀门控制、传感器集成），与多家欧洲船舶设备商（如SAM Electronics）存在技术合作。
• STN ATLAS
  可能指代 船舶通信导航系统（Shipboard Telecommunication & Navigation ATLAS） 系列，涵盖数据采集、通信网关等模块化设备。
• SIM 401 定位
  作为双串行接口模块，用于船舶控制系统中 串行通信协议的转换与扩展，支持多设备互联（如传感器、PLC、导航终端）。

核心功能与技术特性

1. 基础功能

• 双串行通信接口
  • 支持 RS-232/RS-422/RS-485 标准，可独立配置为不同协议模式（如主/从、全双工/半双工）。
  • 典型应用：连接雷达、GPS、ECDIS（电子海图）、液位传感器等设备，实现数据集中采集。
• 协议转换
  • 内置协议转换引擎，兼容 NMEA 0183（航海电子协议）、Modbus RTU、IEC 61162-450（海事以太网标准）等。
• 信号隔离与保护
  • 通道间及系统侧采用 光电隔离，隔离电压 ≥1500V AC，防止浪涌和电磁干扰（EMI）。

2. 技术参数（推测值）

• 接口规格
  • 串行端口：2 x 独立配置的9针D-Sub接口（支持RS-232/422/485）。
  • 波特率：300 bps至115.2 kbps（自适应或手动设置）。
  • 数据位/校验位：7/8位数据，无/奇/偶校验。
• 通信协议
  • 支持协议：NMEA 0183、Modbus RTU、ASCII、自定义二进制协议。
  • 转换功能：NMEA转Modbus、ASCII转CAN总线等。
• 电源与功耗
  • 供电电压：24VDC ±10%（船舶标准电源）。
  • 功耗：≤5W（低功耗设计）。
• 环境适应性
  • 工作温度：-25°C至+70°C。
  • 防护等级：IP67（防尘防水），符合 IEC 60945（船舶设备环境测试）。

典型应用场景

1. 导航系统集成
   • 将 GPS、陀螺罗经、AIS（船舶自动识别系统） 的NMEA 0183信号转换为Modbus RTU，接入船舶自动化网络（如Kongsberg K-Chief）。
2. 传感器网络扩展
   • 通过RS-485接口串联多台 液位传感器 或 温度变送器，实现长距离总线通信。
3. 冗余通信链路
   • 配置双通道独立通信（如主用RS-422、备用RS-485），提升关键数据传输可靠性。
4. 老旧设备升级
   • 将传统RS-232设备（如老式雷达）接入现代以太网系统，延长设备生命周期。

安装与系统集成

1. 硬件配置
   • 模块化设计：支持DIN导轨安装，兼容标准控制柜。
   • 接线端子：9针D-Sub接口 + 可拆卸螺钉端子（电源/接地）。
   • LED指示灯：电源状态、数据收发（Tx/Rx）、故障报警。
2. 软件配置
   • 通过 ATLAS Configuration Studio（专用软件）设置协议、波特率、数据格式。
   • 支持固件升级（通过RS-232或以太网接口）。

优势与认证

• 核心优势
  • 高兼容性：支持多种串行协议，适配船舶新旧设备混合环境。
  • 强抗干扰：隔离设计 + 屏蔽电缆支持，确保恶劣环境下数据完整性。
  • 即插即用：预配置模板简化部署（如NMEA转Modbus预设）。
• 国际认证
  • 通过 DNV-GL、BV、ABS 等船级社认证。
  • 符合 IEC 61162（海事通信）、IEC 60945（环境与EMC）。

维护与故障排查

1. 日常维护
   • 定期检查D-Sub接口的氧化情况，涂抹防腐蚀润滑剂。
   • 监测通信误码率（通过软件工具），及时调整波特率或电缆长度。
2. 常见故障处理
   • 通信中断：检查终端电阻（RS-485）、接地是否合规。
   • 数据错乱：确认协议配置（如Modbus地址、NMEA语句类型）。
3. 备件建议
   • 储备同型号模块（零件号962.002.300/B），确保快速更换。

注意事项

1. 协议兼容性验证
   • 需确认目标设备的协议细节（如Modbus寄存器地址、NMEA语句频率）。
2. 电缆长度限制
   • RS-232：≤15米；RS-485：≤1200米（速率≤100kbps时）。
3. 防爆要求
   • 若用于危险区域（如油轮货舱），需额外认证（如ATEX、IECEx）。
