B&R（贝加莱） 2005 3CP152.9 CP系列远程I/O站的总线耦合器
- 品牌：B&R
- 型号：2005 3CP152.9
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

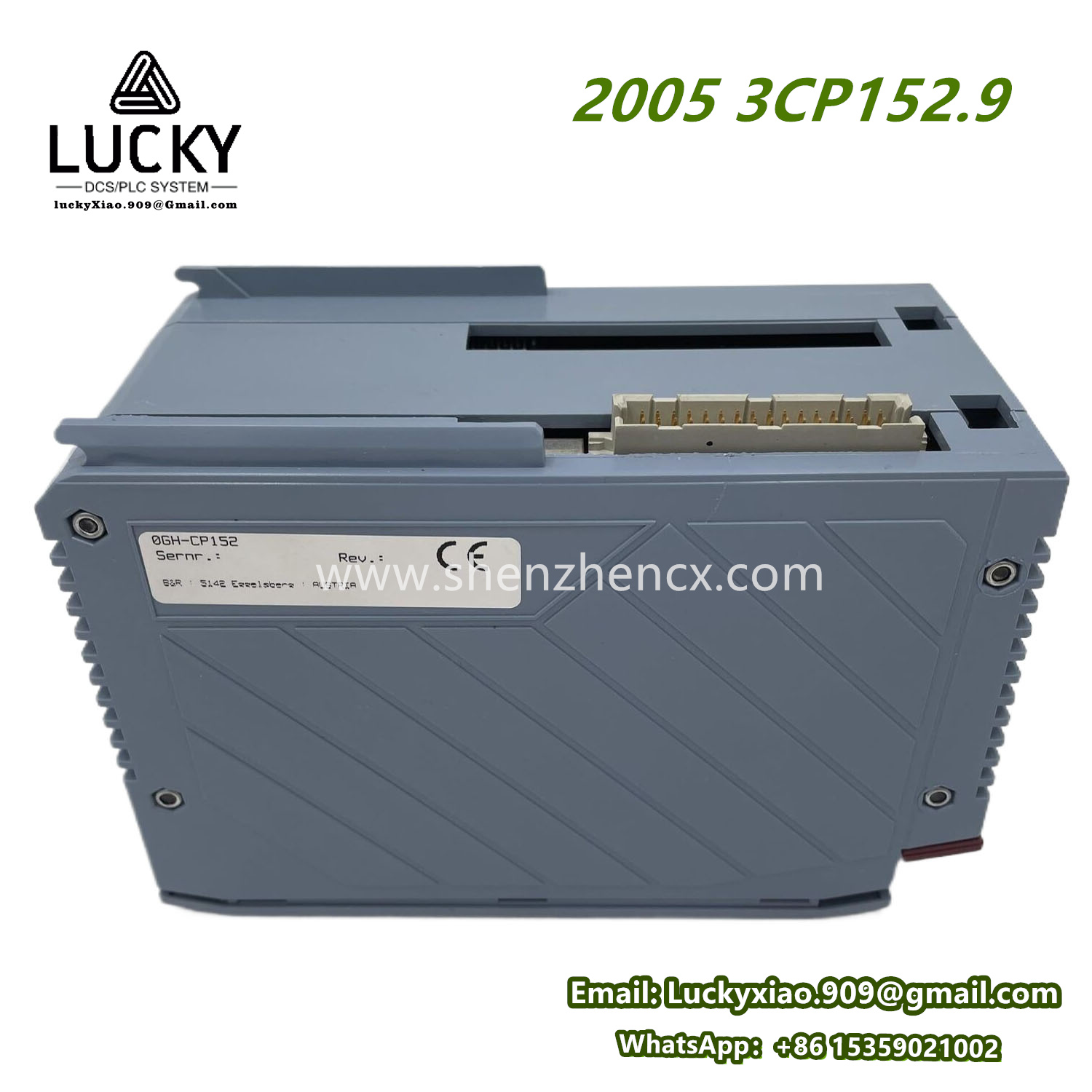

B&R（贝加莱） 2005 3CP152.9 CP系列远程I/O站的总线耦合器
B&R（贝加莱）模块型号：2005 3CP152.9
1. 产品说明 (Product Description)
- 核心定位：CP系列远程I/O站的总线耦合器（Bus Coupler），用于连接 CANopen 或 PROFIBUS-DP 主站。
- 硬件角色：
- 网关功能：将上级控制器（如PLC）的现场总线协议转换至 本地背板通信（连接I/O模块）
- 信号枢纽：管理最多 64个扩展模块（数字量/模拟量/专用功能模块）
2. 产品参数 & 规格 (Key Specifications)
| 参数 | 规格值/范围 |
|---|---|
| 总线协议 | CANopen 或 PROFIBUS-DP（型号后缀区分） |
| 背板通信速率 | 10 Mbps（内部X2X总线） |
| 最大扩展距离 | 背板总长≤ 100米（含所有模块） |
| 供电电压 | 24VDC ±10% （功耗典型值 2.5W） |
| 节点地址设置 | 拨码开关（0-127） |
| 兼容模块 | CP系列 I/O模块（如3DI232.6, 3DO652.6） |
3. 所属系列 (Series)
- 产品线：B&R CP系列（Classic Power） 分布式I/O系统（已逐步升级至X20系列）
- 型号解码：
- 2005：产品家族标识
- 3CP152：总线耦合器基础型号
- .9：硬件版本/协议变体（如.9=PROFIBUS-DP）
4. 核心特征 (Key Features)
- ✅ 即插即用配置：自动识别连接的I/O模块（无需手动编址）
- ✅ 实时诊断：LED状态灯指示总线通信、模块故障、电源状态
- ✅ 强抗干扰：EMC防护符合EN 61000-6-2（工业环境）
- ✅ 热插拔支持：可在运行中更换扩展模块（需配置冗余电源）
5. 功能与作用 (Function & Role)
- 核心能力：
- 协议转换：将PROFIBUS-DP/CANopen指令解析为背板I/O控制信号
- 数据聚合：循环采集所有子模块数据（周期≤10ms）并打包上传
- 系统价值：实现 分布式设备信号的高效集中管理，减少控制器负载
6. 用途 (Purpose)
- 为大型生产线提供 远程I/O扩展方案，降低布线成本
- 兼容旧设备改造（如替换传统继电器柜）
7. 应用领域 (Application Fields)
| 行业 | 典型应用场景 |
|---|---|
| 汽车制造 | 焊接机器人传感器集群・涂装线阀组控制 |
| 橡塑机械 | 挤出机温度采集（热电偶模块）・模具压力监测 |
| 电力设备 | 开关柜状态监控・继保装置信号中转 |
| 食品包装 | 灌装机液位检测・贴标机光电传感器集成 |
⚠️ 关键使用指南
配置步骤
flowchart TB
A[连接主站] --> B{设置节点地址}
B -->|拨码开关| C[耦合器上电]
C --> D[自动扫描I/O模块]
D --> E[主站导入GSD文件]
E --> F[映射I/O数据区]替换与兼容性
- 停产通知：CP系列已逐步淘汰，建议迁移至 X20系统（对应型号：X20BC0083）
- 替代方案：
原模块 现代替代型号 升级优势 3CP152.9 X20BC0083 支持PROFINET/ETHERNET CP系列I/O模块 X20 数字/模拟模块 带宽提升10倍
