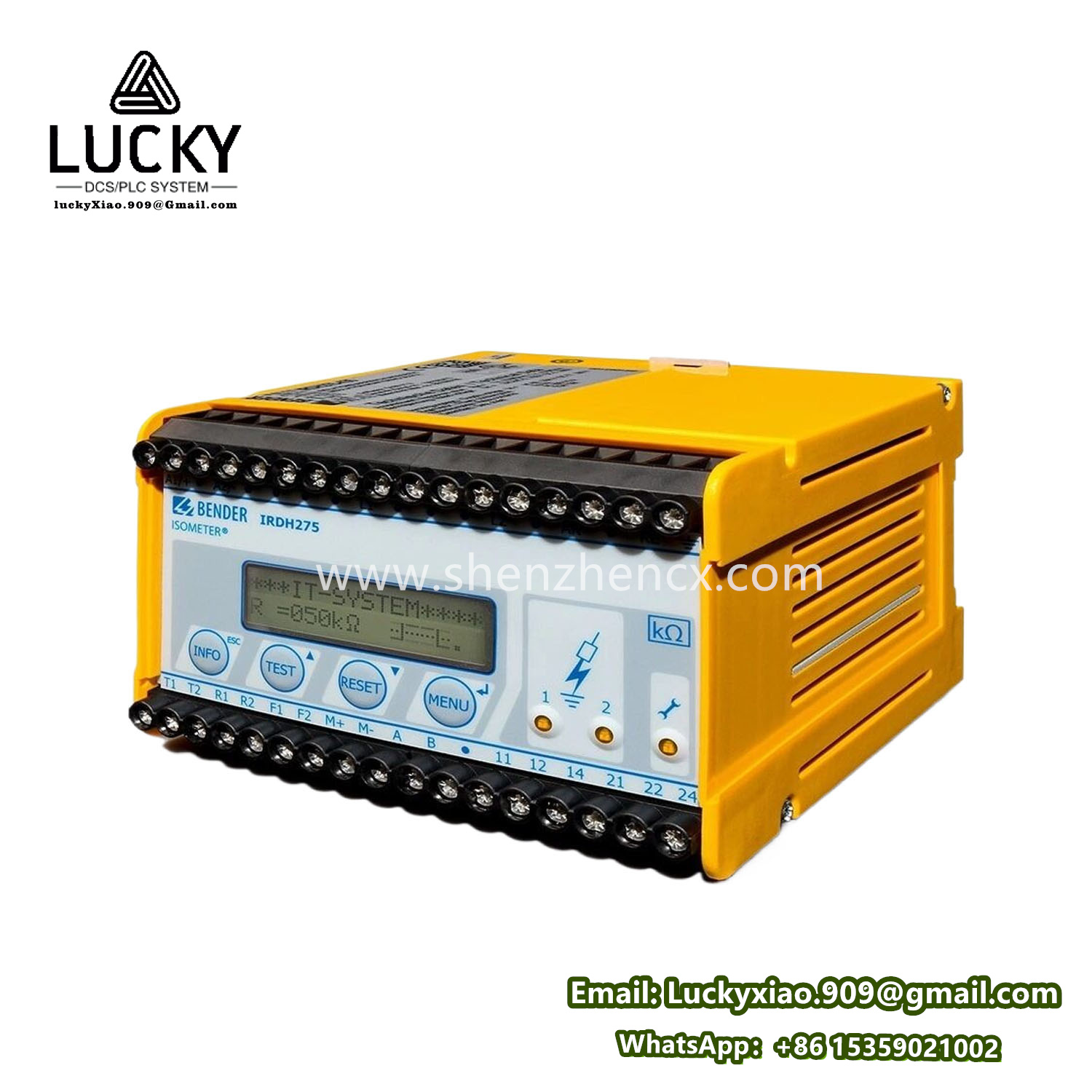

BENDER IRDH275-435 IT系统绝缘电阻监测 + 故障定位
- 品牌：BENDER
- 型号：IRDH275-435
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENDER IRDH275-435 IT系统绝缘电阻监测 + 故障定位
1. 产品定位
- 核心功能：IT系统绝缘电阻监测 + 故障定位
- 符合标准：IEC 61557-8 / VDE 0100-710（医疗场所）
- 监测对象：交流0-500V AC / 直流0-1000V DC不接地系统
- 拓扑支持：单相/三相带负载监测（含变频器系统）
关键参数与规格
| 参数 | 技术规格 |
|---|---|
| 绝缘测量原理 | 自适应脉冲注入法（频率可调） |
| 测量范围 | 1kΩ ~ 10MΩ（分辨率1kΩ） |
| 精度 | ±10% (10kΩ~1MΩ) / ±20% (1MΩ~10MΩ) |
| 响应时间 | 首次测量≤5s，故障报警≤0.5s |
| 报警阈值 | 可设双阈值：预警（50kΩ） + 跳闸（30kΩ） |
| 输出触点 | 2×继电器（5A/250V AC） + 1×半导体输出 |
| 通信接口 | 2×RS485（Modbus RTU） + CANopen |
| 辅助电源 | 24~230V AC/DC（自适应） |
| 环境耐受 | -25℃~+70℃（95%RH非冷凝） |
| 安装方式 | DIN导轨（35mm） |
型号解码：
- IRD：绝缘监测设备
- H：高级诊断型
- 275：支持275V AC医疗IT系统
- 435：标准工业DC系统扩展版
所属系列对比
BENDER IRD系列产品矩阵
| 型号 | 电压范围 | 核心特性 | 适用场景 |
|---|---|---|---|
| IRDH275-435 | AC 275V/DC 435V | 交直流双模/故障定位 | 手术室+数据中心 |
| IRD445 | DC 0-1000V | 纯直流系统监测 | 光伏电站/充电桩 |
| IRDH370 | AC 0-500V | 高精度（±5%） | 船舶电力系统 |
| IRC155 | AC 0-300V | 经济型单相监测 | 小型实验室设备 |
核心技术特征
- 抗干扰自适应算法
- 变频器谐波抑制：自动识别3kHz~10kHz载频干扰
- 动态调整测试脉冲频率（0.1Hz~5Hz）
- 故障定位系统（选配）
- 兼容 ISOguard 定位单元（32路传感器）
- 定位精度：支路级（±2%）
- 三重诊断机制
- 持续自检：测试回路/传感器/通信链路
- LED状态码直读（红/黄/绿三色）
- 故障事件存储≥1000条
- 医疗级安全设计
- 双重隔离（4kV AC/1min）
- 符合 IEC 60601-1 医疗电气设备标准
功能原理图解
graph LR A[IT系统L1/L2/L3] --> B[IRDH275-435] B -->|注入测试电流| AB --> C[ISOguard定位单元]C --> D[故障支路传感器]B --> E[继电器报警输出]B --> F[Modbus上位机]
核心作用与用途
| 功能类型 | 技术实现 | 安全价值 |
|---|---|---|
| 绝缘劣化预警 | 实时显示Riso值（kΩ/MΩ） | 预防性维护避免系统宕机 |
| 接地故障闭锁 | Riso＜阈值时禁止设备启动 | 防止触电/电弧事故 |
| 故障支路定位 | 多传感器电流差值检测 | 快速锁定故障点（＜5min） |
| 系统状态记录 | 内置数据记录仪（存储7天趋势） | 事故溯源分析 |
应用领域与配置方案
| 行业 | 典型应用场景 | 系统配置要点 |
|---|---|---|
| 医疗 | 手术室/ICU供电（IT系统） | 绝缘阈值≤50kΩ（IEC 60364-7-710） |
| 数据中心 | UPS输出母线监测 | 双总线独立监测+互锁逻辑 |
| 光伏发电 | 组串式逆变器直流侧 | DC 1500V耐压设计 |
| 船舶电力 | 低压配电板绝缘监测 | DNV-GL认证+盐雾防护 |
| 化工防爆 | Zone 1区设备供电 | 本安输出（Ex ia认证） |
接线与拓扑示例
手术室供电系统监测方案：
[隔离变压器] → [IRDH275-435] → [医疗IT配电柜] │ ├──[ISOguard]→(8路绝缘传感器) ├──[声光报警器] └──[BMS系统 via Modbus]
认证与合规
| 标准 | 认证内容 |
|---|---|
| 医疗安全 | IEC 60601-1 / EN 62353 |
| 工业EMC | EN 61326-1 (工业环境) |
| 船舶规范 | DNV GL-E202 (船舶电气设备) |
| 功能安全 | SIL2 (IEC 61508) |
故障诊断代码
| LED状态 | 含义 | 处理措施 |
|---|---|---|
| 绿色常亮 | 系统正常（Riso > 设定值） | 无需操作 |
| 黄色闪烁 | 预警（Riso接近阈值） | 检查负载设备绝缘 |
| 红色常亮 | 故障（Riso < 跳闸值） | 启动定位系统排查 |
| 红黄交替闪 | 设备自检失败 | 重启或更换模块 |
安装注意事项
- 测量回路要求：
- 测试线长度≤50m（屏蔽双绞线）
- 避免与动力电缆平行敷设（间距＞200mm）
- 医疗系统特殊设置：
- 报警延时≤0.5s（手术室要求）
- 需启用 PWM脉冲调制模式 减少设备干扰
- 通信组网：
- Modbus地址范围：1~247
- 波特率自动侦测（9600~115200bps）
典型应用案例
- 柏林夏里特医院：128间手术室绝缘监控（15年零事故）
- Google荷兰数据中心：48V/240V DC混合母线监测
- 特斯拉超级充电站：DC 1000V绝缘故障定位系统
- 雪龙号科考船：船舶电网绝缘监测（极地环境）
IRDH275-435 以 ＜1μA测试电流 实现系统无扰动监测，其 交直流双模式自动切换 技术填补了医疗-工业跨界应用空白。全球医疗IT系统装机量超12万台，故障定位功能可将平均维修时间（MTTR）缩短至传统方案的1/6。通过 CANopen实时传输 绝缘数据，完美集成至BACnet/IP楼宇管理系统。
