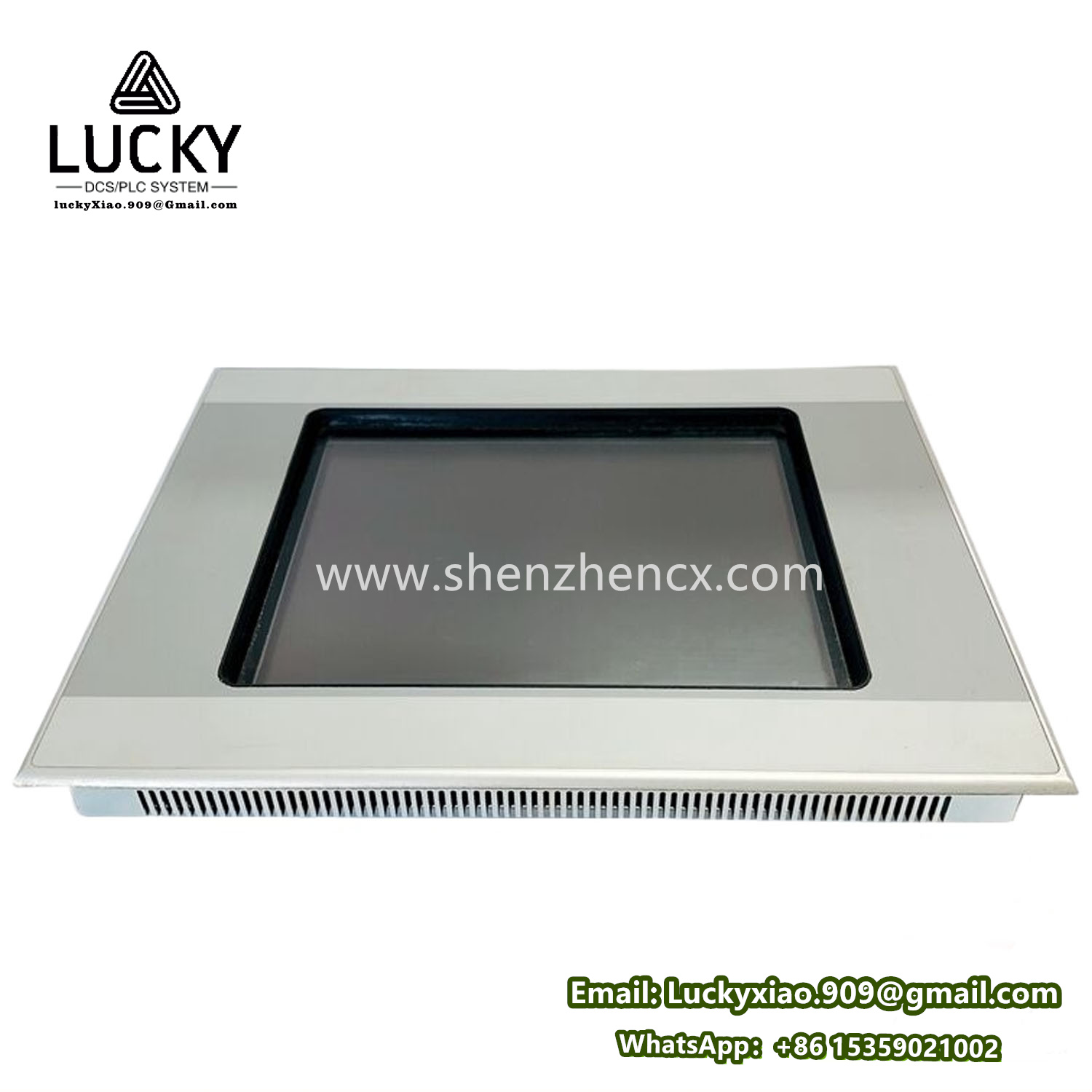

Eaton XV-303-70-BE0-A00-1C 产品介绍
一、产品说明
Eaton XV-303-70-BE0-A00-1C 是伊顿(Eaton)公司推出的一款先进的人机界面(HMI)设备。它集成了强大的功能,旨在为工业自动化系统提供高效、便捷的人机交互体验。这款设备不仅能让操作人员直观地监控和管理生产过程,还凭借其丰富的接口和高性能的硬件配置,无缝对接各类工业控制系统,成为工业自动化流程中的关键纽带,助力企业提升生产效率与管理水平。
二、产品参数
参数 | 详情 |
处理器 | 800MHz,具备高效的数据处理能力,保障设备在运行复杂程序和处理大量数据时流畅稳定 |
显示屏类型 | 彩色 TFT 显示屏,采用多点投射电容式(PCT)触摸屏技术,支持多点触控操作,响应灵敏 |
显示屏尺寸 | 7 英寸宽屏,视野宽广,便于操作人员清晰查看各类信息 |
像素分辨率 | 1024×600,呈现出清晰细腻的图像与文字,即使复杂的工艺流程画面也能精准展示 |
操作系统 | Windows Embedded Compact 7 Pro,稳定可靠,兼容性强,为设备运行提供良好的软件环境 |
内存 | 256MB,满足设备运行各类应用程序和存储临时数据的需求 |
以太网接口 | 2 个,支持高速网络通信,可轻松连接至工厂网络,实现数据的快速传输与共享 |
串口 | RS-232、RS-485 各 1 个,方便与传统串口设备进行数据交互 |
USB 接口 | 1 个,可用于外接存储设备、键盘、鼠标等,扩展设备功能 |
防护等级 | 符合 EN 61000-6-4 标准,具备一定的抗电磁干扰能力,能在复杂的电磁环境中稳定工作 |
三、产品规格
- 物理尺寸:长度约为 11.023 英寸(280mm),宽度约为 6.692 英寸(170mm),高度约为 4.25 英寸(108mm),整体尺寸紧凑,可灵活安装在各类控制柜或操作台上。
- 安装方式:支持嵌入式安装,安装过程简便,能使设备与安装表面平齐,既美观又节省空间,同时保证设备稳固。
- 外壳材质:采用塑料材质,具有良好的绝缘性能,同时质量较轻,便于安装与维护,且具备一定的抗冲击能力。
- 重量:约 2.24 磅(1.02kg),便于搬运和安装,减轻了操作人员的工作负担。
四、系列
该产品属于伊顿 XV300 系列人机界面产品。XV300 系列以其先进的技术、丰富的功能和卓越的可靠性著称,为不同工业领域提供多样化的人机界面解决方案,满足从简单设备监控到复杂生产流程管理等各种应用场景的需求。
五、特征
- 高性能处理器:800MHz 的处理器确保设备能快速响应用户操作,高效运行各类应用程序,即使在处理大量实时数据时也不会出现卡顿现象,为操作人员提供流畅的交互体验。
- 高分辨率显示屏与多点触控:1024×600 像素分辨率的 7 英寸宽屏,配合多点投射电容式触摸屏,可实现精准的触摸操作,支持缩放、拖拽等多种手势,让操作人员能更便捷地操作设备,查看详细的生产数据和工艺流程画面。
- 丰富的通信接口:配备 2 个以太网接口、RS-232、RS-485 串口以及 1 个 USB 接口,可轻松连接至不同类型的工业设备,如 PLC、传感器、执行器等,实现数据的快速传输与共享,满足工业自动化系统复杂的通信需求。
- 稳定的操作系统:Windows Embedded Compact 7 Pro 操作系统具有良好的稳定性和兼容性,能运行各类经过优化的工业应用程序,保障设备长期稳定运行,减少因软件问题导致的故障。
- 抗干扰能力:符合 EN 61000-6-4 标准,具备较强的抗电磁干扰能力,可在存在大量电磁干扰的工业环境中正常工作,确保数据传输的准确性和设备运行的稳定性。
六、作用
在工业自动化系统中,Eaton XV-303-70-BE0-A00-1C 主要作为人机交互的桥梁。操作人员可通过其直观的触摸屏界面,实时监控生产过程中的各类参数,如温度、压力、流量等,同时能对设备进行远程控制,如启动、停止电机,调节阀门开度等。设备将采集到的生产数据进行处理和展示,为操作人员提供决策依据,帮助其及时发现并解决生产过程中出现的问题,从而保障生产过程的安全、高效运行。
七、用途
该产品可用于设备状态监控,实时显示设备的运行状态、故障信息等,帮助操作人员及时掌握设备情况;也可用于工艺流程可视化,将复杂的生产工艺流程以直观的图形化界面呈现,方便操作人员了解生产进度和各环节的运行情况;还能用于参数设置与调整,操作人员可根据生产需求,通过该设备对相关设备的运行参数进行修改和优化。
八、应用领域
- 制造业:在汽车制造、电子设备制造等生产线上,用于监控设备运行状态、调整生产参数,提高生产效率和产品质量。
- 能源行业:在电力、石油、天然气等能源生产与输送过程中,对各类设备进行监控与操作,保障能源供应的稳定与安全。
- 化工行业:用于化工生产过程中的参数监测与控制,确保化学反应在合适的条件下进行,避免安全事故,提高产品收率。
- 水处理行业:在自来水厂、污水处理厂中,实时监控水质参数、设备运行状态,实现自动化的水处理流程控制。
- 食品饮料行业:对食品饮料生产设备进行监控与操作,保障生产过程符合卫生标准,提高产品质量稳定性。
