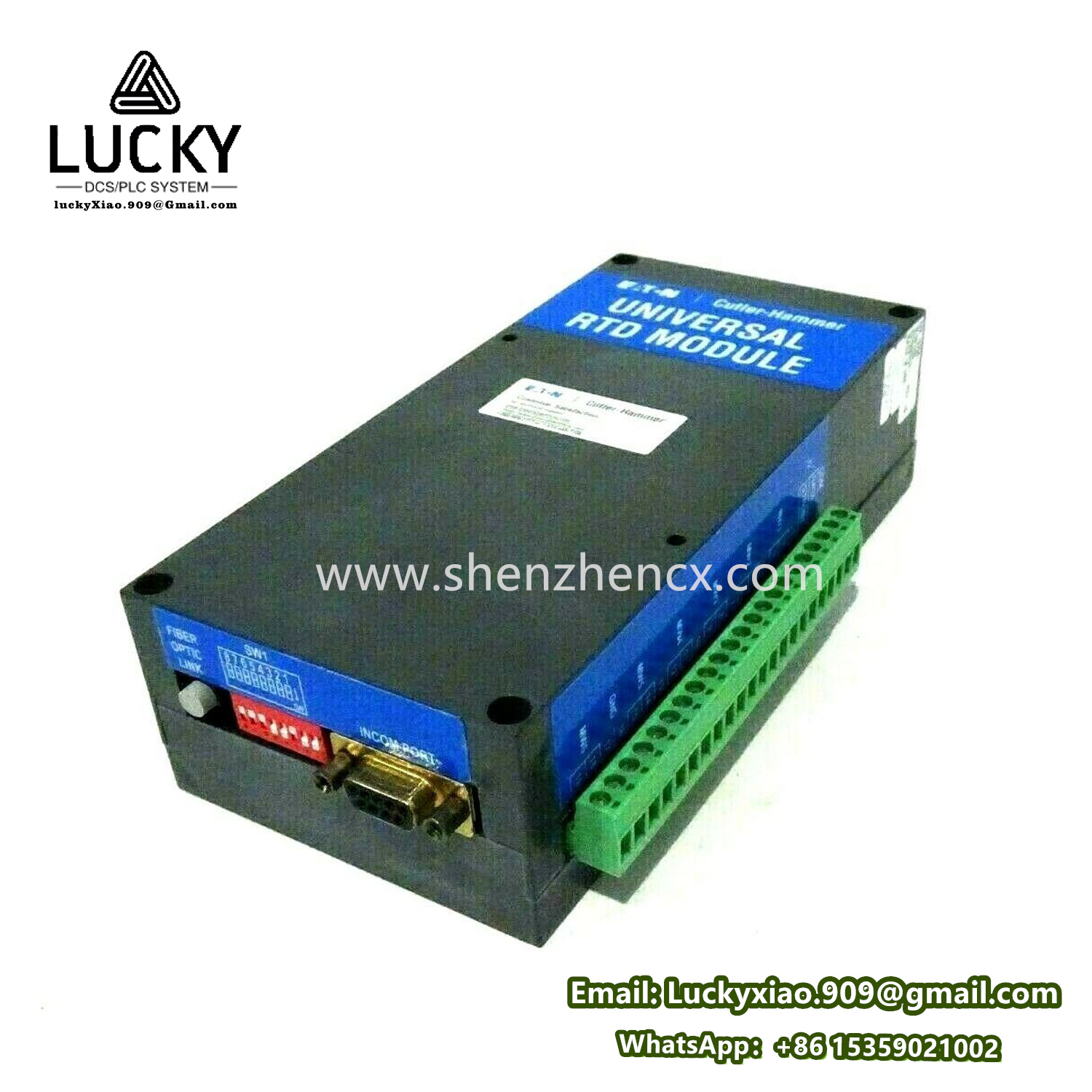

Cuttler Hammer 2D78559G01 通用 RTD 模块
- 品牌：Cuttler Hammer
- 型号：2D78559G01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
Cuttler Hammer 2D78559G01 通用 RTD 模块详细介绍
一、产品说明
Cuttler Hammer 2D78559G01 通用 RTD 模块，是一款专业的电子电阻温度检测设备，在工业温度监测领域扮演着关键角色。它既可以作为独立装置运行，精准监测环境温度变化，也能与其他设备协同工作，构建更为完善的温度监控体系。该模块由 Cuttler Hammer 精心打造，凭借其先进的技术与可靠的品质，在工业自动化、电力系统、制造业等众多行业中广泛应用，为保障设备稳定运行、提升生产效率提供了有力支持。
二、产品参数
- 输入规格
- RTD 类型兼容性：具备强大的兼容性，可接纳多种常见 RTD 类型，具体涵盖 10 ohm 铜、100 ohm 铂、100 ohm 镍以及 120 ohm 镍等，用户能依据实际使用场景与需求，灵活选择适配的 RTD 传感器接入。
- 输入通道数量：最多可对 11 个 RTD 输入进行监测，这些输入被划分为四组，分别对应六个电机绕组、两个电机轴承、两个负载轴承以及一个辅助监测点，全面覆盖了工业设备中常见的需要温度监测的关键部位。
- 电气参数
- 输入电源：工作电压要求为 120V AC，允许电压波动范围在 ±15% ，能适应多数常规工业用电环境；频率适用范围为 50/60Hz，可满足不同地区电力频率标准。
- 功率消耗：正常运行时功率消耗为 6VA，能耗较低，在保障高效工作的同时，有效控制了能源损耗，有助于降低长期运营成本。
- 传输参数
- 电缆传输：采用三芯屏蔽电缆进行数据传输，这种电缆能有效抵御外界电磁干扰，确保数据传输的准确性与稳定性。且传输距离最远可达 500 英尺（约 152 米） ，适用于多数工业厂房内部布线距离需求。
- 光纤传输：当与 mp - 3000 或 iq1000 ii 等设备搭配使用时，可通过光纤链路进行信息传输，最大传输距离为 400 英尺（约 122 米） 。光纤传输具有高速、抗干扰能力强等优势，进一步拓展了模块在复杂电磁环境下的应用范围。
- 工作环境参数
- 工作温度：可在 0°C 至 70°C（32°F 至 158°F）的温度区间内稳定工作，无论是高温的工业熔炉周边，还是相对低温的冷藏设备环境，都能正常执行温度监测任务。
- 存储温度：存储温度范围为 - 20°C 至 85°C（ - 4°F 至 185°F），即使在设备长期闲置存储期间，也能确保模块性能不受极端温度影响，延长设备使用寿命。
- 湿度：适应湿度范围为 0 至 95% 相对湿度（无冷凝），能够在潮湿但无明显水汽凝结的环境中正常运作，例如部分沿海地区或湿度较大的工业生产车间。
三、产品规格
- 物理尺寸：整体外形尺寸为 19.5 cm x 11.0 cm x 5 cm，紧凑的结构设计使其在有限的安装空间内也能轻松部署，无论是安装在控制柜内部，还是集成到设备狭小的空间中，都不会占用过多空间资源。
- 重量：重量仅为 0.74 kg，轻巧的重量便于安装与搬运，在设备安装与维护过程中，可有效减轻工作人员负担，提高工作效率。
四、所属系列及特征
- 所属系列：作为 Cuttler Hammer 工业自动化产品线中的一员，该通用 RTD 模块与 Cuttler Hammer 旗下其他电力控制、监测设备协同工作，共同为工业客户提供完整的自动化解决方案，在行业内拥有较高的知名度与良好的口碑。
- 产品特征
- 高可靠性：专为工业环境设计，选用高品质的电子元器件与坚固耐用的外壳材料，经过严格的质量检测流程，能够承受长期的运行压力以及恶劣的工业环境考验，如高温、高湿、强电磁干扰等，保障设备稳定运行，降低故障发生率。
- 精准测量：具备高精度的温度测量能力，能够精准捕捉温度变化，为用户提供可靠的温度数据，确保对设备运行状态的准确判断。在工业生产过程中，可有效预防因温度异常引发的设备故障与生产事故。
- 灵活编程：可根据不同的应用场景与需求进行编程设置，用户能够方便地调整模块参数，使其适配不同类型的 RTD 传感器以及多样化的监测任务，大大提升了产品的通用性与适应性。
- 良好兼容性：不仅能够独立完成温度监测工作，还能与 Cuttler Hammer 的 mp - 3000、iq1000 ii、iq1000 和 iq 2000 等多种设备协同工作，实现数据共享与交互，便于构建综合性的自动化控制系统。
五、作用、用途及应用领域
- 作用
- 温度监测：通过连接 RTD 传感器，实时获取环境或设备关键部位的温度数据，并将这些数据转化为电信号进行处理与传输。在整个监测过程中，能够持续跟踪温度变化趋势，一旦温度超出预设的正常范围，立即发出警报信号，提醒工作人员及时处理，避免因温度过高或过低导致设备损坏或生产工艺受影响。
- 数据传输与交互：将测量得到的温度数据通过特定的传输方式（如电缆或光纤）发送至远程计算机、可编程控制器或其他与之相连的设备。同时，也能接收来自这些设备的控制指令，实现远程控制与自动化操作，提升工业生产的智能化水平。
- 用途
- 工业设备温度监测：在各类工业生产设备中，用于监测电机绕组、轴承等关键部件的温度。例如在大型电机运行过程中，实时监测绕组和轴承温度，可及时发现因过载、散热不良等原因导致的温度异常升高，提前采取措施进行维护，避免电机烧毁，保障生产连续性。
- 变压器温度监控：在电力系统中，对变压器温度进行精准监测。变压器在运行过程中会产生热量，若温度过高将影响其性能与使用寿命，甚至引发安全事故。该模块可实时反馈变压器温度，为电力运维人员提供数据支持，以便及时调整冷却系统工作状态，确保变压器稳定运行。
- 应用领域
- 制造业：在汽车制造、机械加工、电子产品制造等行业，用于监测生产设备运行温度，优化生产工艺。例如在汽车发动机制造过程中，监测加工设备关键部位温度，保证加工精度，提高产品质量；在电子产品制造的焊接工艺环节，控制焊接设备温度，确保焊接质量稳定。
- 电力行业：除变压器温度监测外，还可应用于变电站、配电室等场所的环境温度监测，以及电力设备（如开关柜、电缆接头等）的温度监测，预防因温度异常引发的电力故障，保障电力系统安全可靠运行。
- 交通运输：在船舶、轨道交通等领域，用于监测发动机、电机等设备的温度。以船舶为例，监测船舶发动机各部位温度，保障船舶航行过程中动力系统的稳定运行；在轨道交通中，监测列车牵引电机、制动电阻等设备温度，确保列车安全高效运行。
