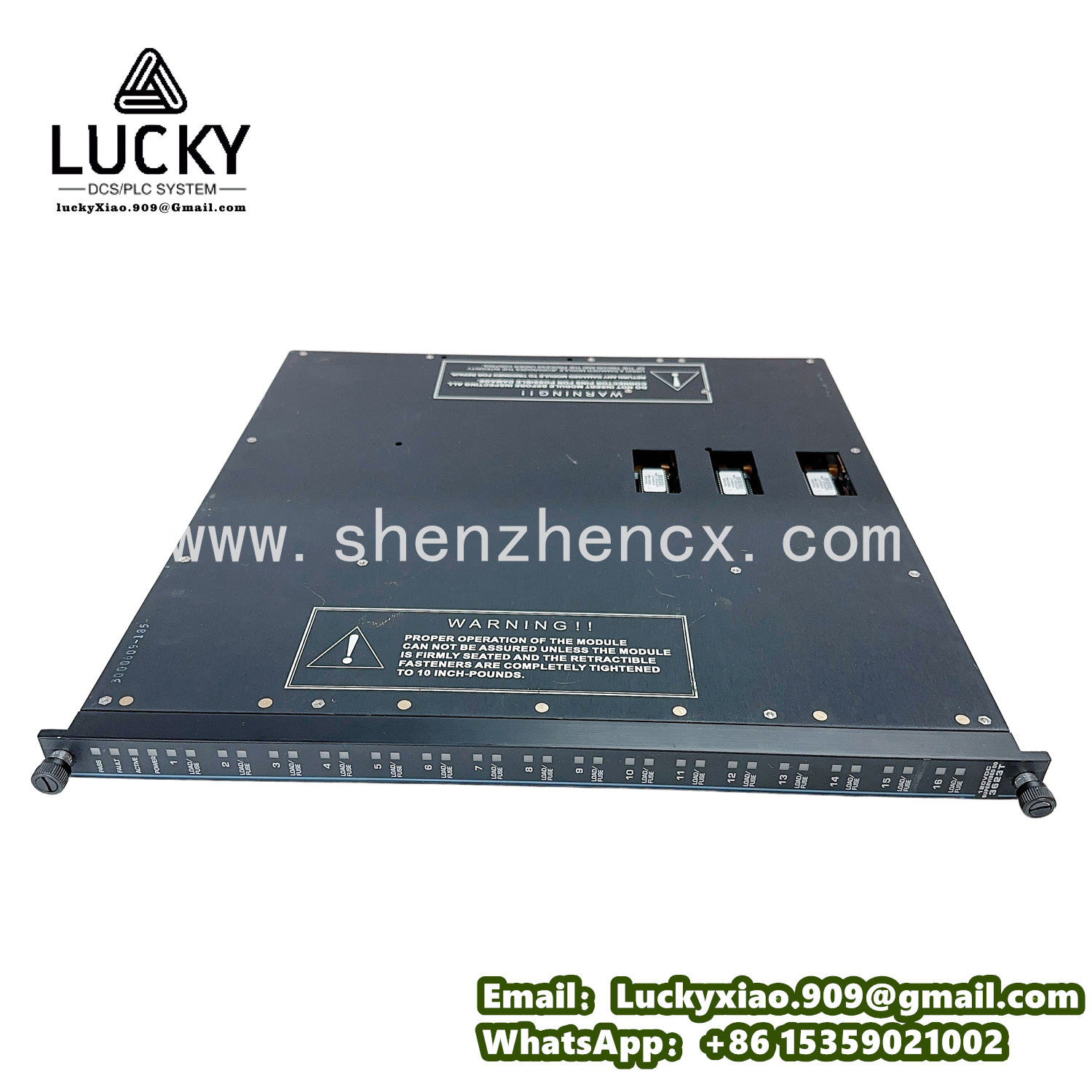

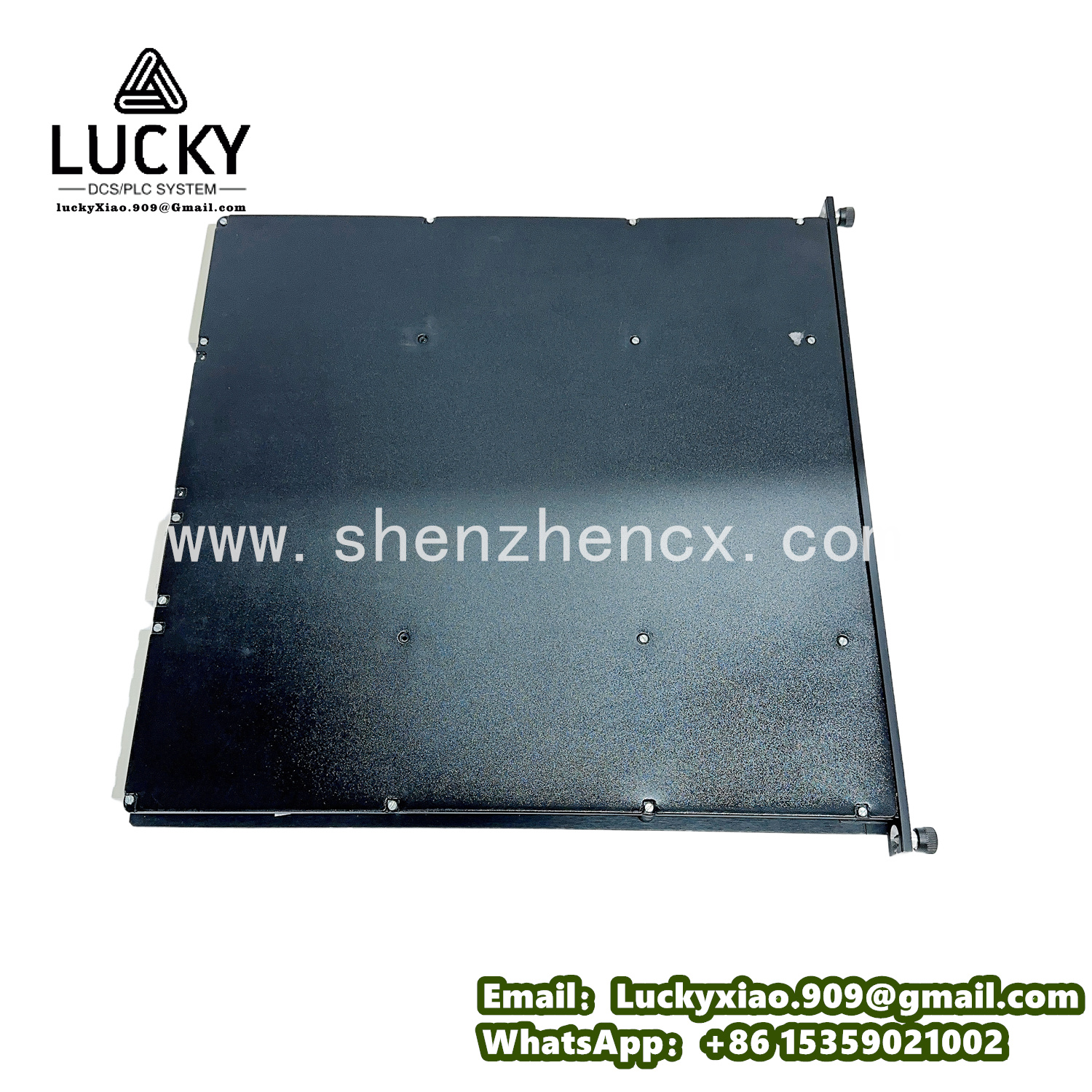

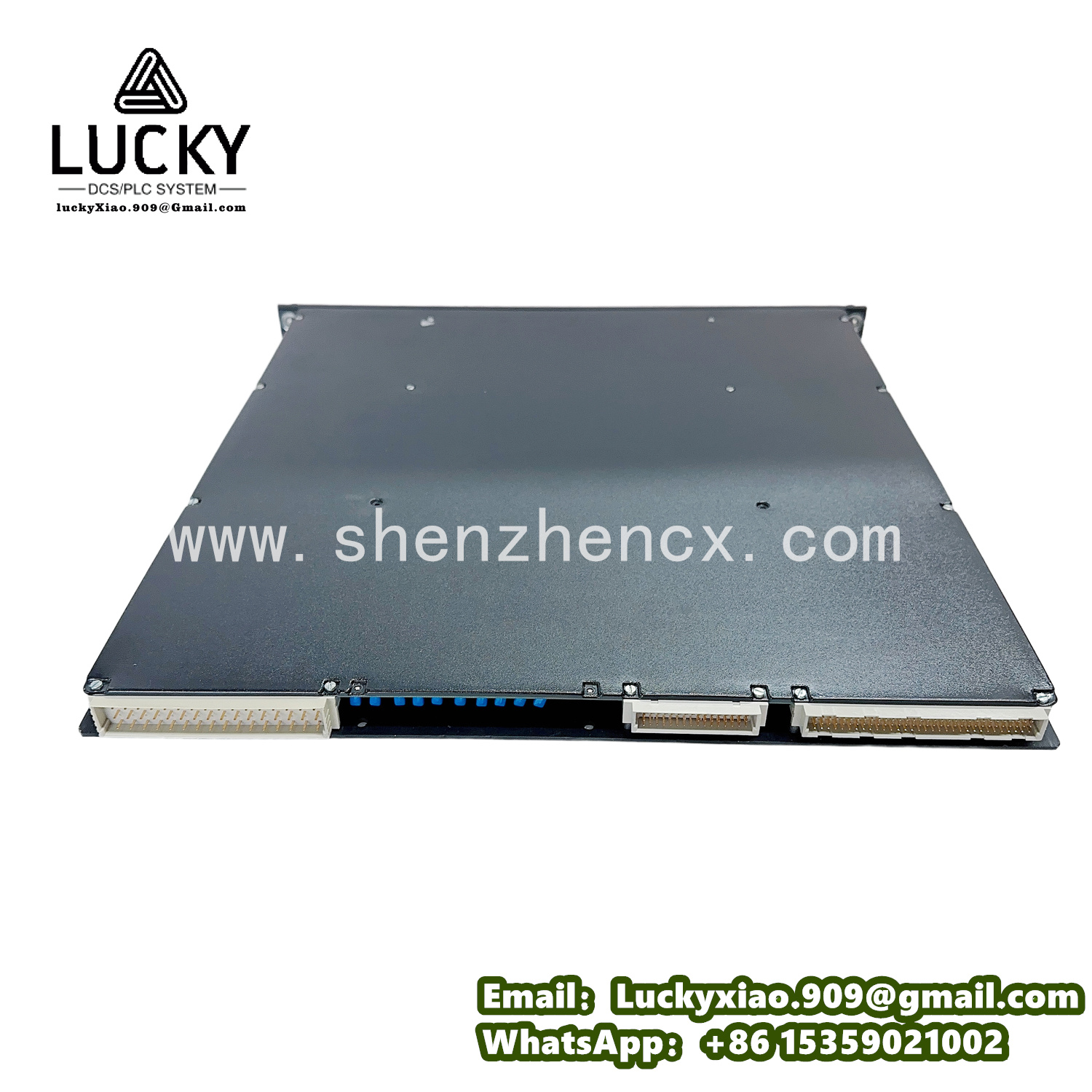

TRICONEX 3623T （TMR）监督数字输出模块
- 品牌：TRICONEX
- 型号：3623T
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
一、产品概述
TRICONEX 3623T 是一款由 Triconex 精心打造的三重化冗余（TMR）监督数字输出模块，专为那些输出需长时间维持单一状态的关键控制应用场景而设计。在复杂且对可靠性要求极高的工业环境中，它扮演着至关重要的角色，能为系统的稳定运行提供坚实保障。该模块通过三个独立通道处理来自主处理器的输出信号，运用具备完全容错能力的四重化输出开关搭配功率晶体管，以此确保向现场设备传输的输出信号始终可靠单一，极大程度上避免因信号异常引发的设备故障或系统事故。同时，其内部集成的电压和电流回环电路，与先进的在线诊断功能紧密配合，可全方位验证每个输出开关、现场电路的运行状况以及负载的实际连接状态，在不干扰输出信号的前提下，实现对故障的全面覆盖检测，为整个系统的安全稳定运行筑牢根基。
二、产品参数与规格
- 电气参数
- 额定电压：120 VDC，此电压值能适配众多需要直流 120V 电源驱动的现场设备，保证输出信号可有效驱动对应装置，维持系统正常运作。
- 电压范围：90 - 150 VDC，较宽的电压适应范围，使得模块在一定程度的电压波动环境下，仍能稳定输出信号，减少因电压不稳定导致的设备异常，增强了系统的抗干扰能力。
- 最大电压：160 VDC，明确了模块可承受的最高电压界限，避免因过高电压冲击损坏内部电路，确保模块长期安全运行。
- 电压降：典型值小于 1.5V，意味着信号传输过程中电压损耗较低，可保障输出信号的完整性和有效性，提高设备的驱动效率。
- 功率模块负载：小于 10 瓦，在确保稳定输出的同时，保持较低的功率消耗，符合节能高效的工业应用理念。
- 电流参数
- 每点最大电流：0.8A，规定了每个输出点能够承载的最大电流值，防止因过流烧毁输出点或连接的设备，保障了设备与模块的安全。
- 浪涌电流：10 毫秒内可达 4A，该模块具备应对瞬间大电流冲击的能力，在一些可能出现电流浪涌的工况下，仍能稳定工作，提升了系统的稳定性和可靠性。
- 最小所需负载电流：30mA，保证输出信号能够有效驱动负载，避免因负载电流过小导致信号传输异常，确保设备正常响应。
- 负载泄漏电流：最大为 4mA，较低的泄漏电流可减少信号干扰，保证输出信号的准确性，提升系统整体性能。
- 其他参数
- 熔断丝（现场终端）：采用 1A 快速熔断丝，在电路出现异常过流时，能够迅速切断电路，保护模块和现场设备，防止故障扩大。
- 点隔离电压：具备 1500 VDC / 2500 VDC 的隔离能力，可有效隔离不同输出点之间的电气干扰，同时防止外部高电压对模块内部电路的损害，提高系统的安全性和稳定性。
- 诊断指示：包含通过（pass）、故障（fault）、激活（active）、电源（power）、负载（load，每点 1 个）等多种诊断指示灯，运维人员可通过指示灯快速直观地了解模块的工作状态，及时发现并解决潜在问题，大大提高了设备维护效率。
三、产品特征
- 高度容错设计：独特的三重化冗余架构与四重化输出开关，即便部分电路出现故障，模块仍能正常输出可靠信号，极大地提高了系统的容错能力，确保关键控制应用的连续性，避免因单点故障引发的系统崩溃。
- 全面故障检测：电压和电流回环电路结合先进的在线诊断技术，可实时监测输出开关、现场电路及负载状态，对诸如电源丢失、保险丝熔断、负载开路 / 缺失、现场短路等各类故障进行精准检测，为系统安全运行提供全方位保护。
- 热插拔功能：支持热插拔操作，在系统运行过程中可直接插拔更换模块，无需停机，极大地缩短了设备维护时间，提高了生产效率，减少因设备维护导致的生产中断损失。
- 严格安全标准：满足国际电工委员会标准 IEC 61508 SIL 3，该标准对产品的安全性、可靠性有着极高要求，表明 3623T 模块可应用于对安全性能要求苛刻的场合，为人员安全和生产设施稳定运行提供有力保障。
- 安装维护便捷：在设计上充分考虑了安装与维护的便利性，结构紧凑，接口清晰，便于现场安装布线，同时完善的诊断功能也让维护人员能够快速定位和解决问题，降低了设备运维难度和成本。
四、产品用途
- 信号转换与驱动：主要用于接收来自安全控制器的指令，并将其精准转换为实际的物理输出信号，以此驱动诸如电磁阀、继电器等各类安全相关设备，在工业自动化控制系统中起到关键的信号传输与设备驱动作用，确保系统按照预定逻辑执行动作。
- 安全控制执行：在安全仪表系统（SIS）和紧急停车系统（ESD）等安全关键系统中，3623T 模块作为执行单元，根据系统检测到的危险信号，及时准确地输出控制信号，触发相应的安全保护动作，如关闭阀门、停止电机等，防止事故的发生和扩大，保障人员生命安全和生产设施安全。
五、应用领域
- 石油和天然气行业：在石油开采、输送以及天然气加工等环节，存在诸多易燃易爆的危险场景，对设备的安全性和可靠性要求极高。TRICONEX 3623T 模块可用于控制井口设备、管道阀门、压缩机等关键设备，确保在复杂恶劣的工况下，生产过程能够安全稳定运行，有效预防因设备故障引发的火灾、爆炸等重大事故。
- 化工行业：化工生产过程涉及众多高温、高压、强腐蚀的化学反应，一旦发生事故，后果不堪设想。该模块广泛应用于化工装置的安全控制，如反应釜的温度、压力控制，物料输送管道的紧急切断等，通过精准可靠的信号输出，保障化工生产过程的安全平稳，降低事故风险。
- 电力行业：无论是发电厂的发电机组控制，还是电网的变电站保护，电力系统的稳定运行关乎国计民生。3623T 模块可用于电力设备的紧急跳闸控制、备用电源切换等关键操作，在电力系统出现异常时，迅速执行保护动作，保障电力供应的连续性和稳定性，减少停电事故对社会生产生活造成的影响。
- 其他工业领域：在水处理、金属加工、食品饮料、制药等行业，同样需要高可靠性的控制系统来保障生产过程的顺利进行。TRICONEX 3623T 模块可应用于这些行业的设备控制与安全保护，如污水处理厂的泵阀控制、食品生产线的紧急停止控制等，为不同工业场景的安全生产提供可靠支持 。
