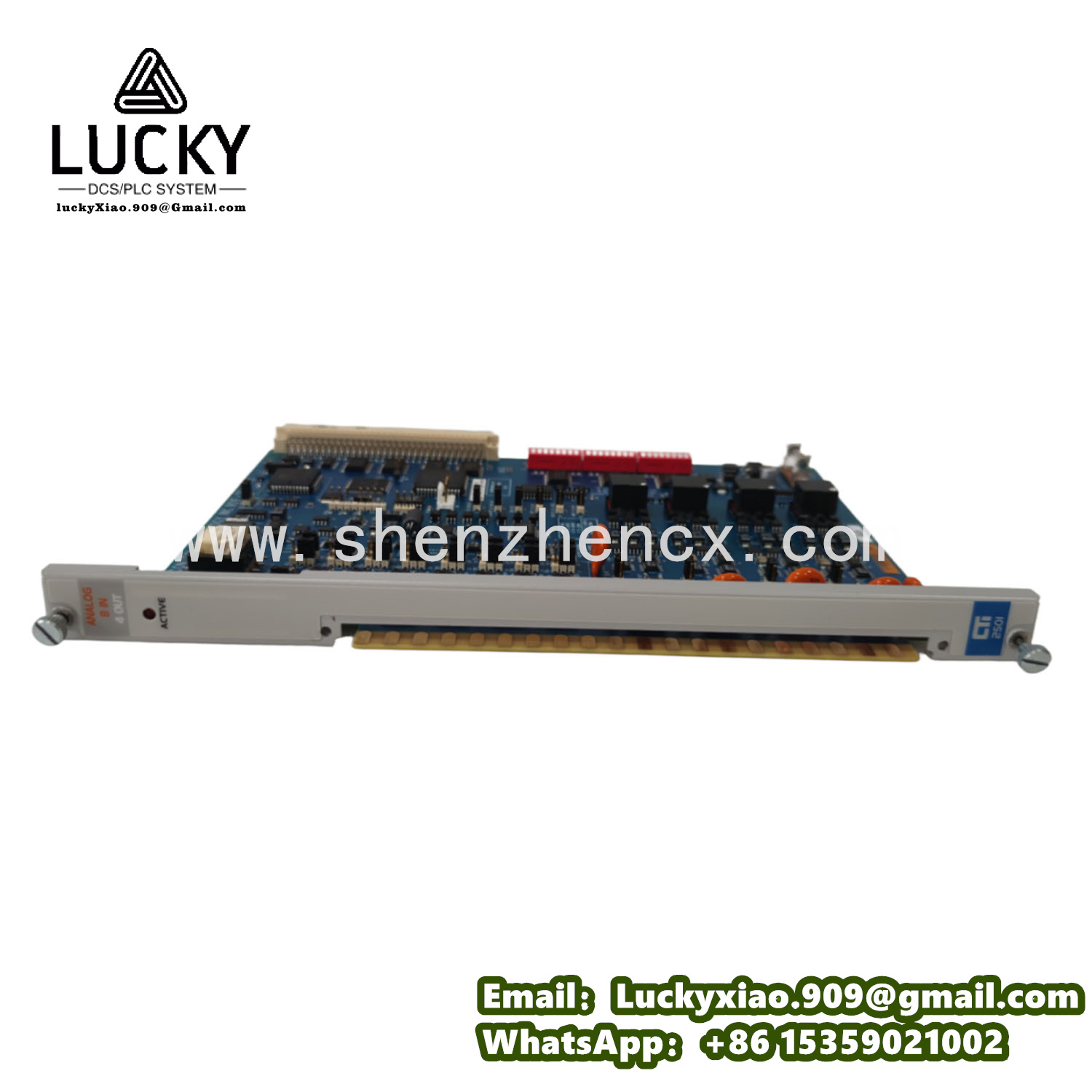

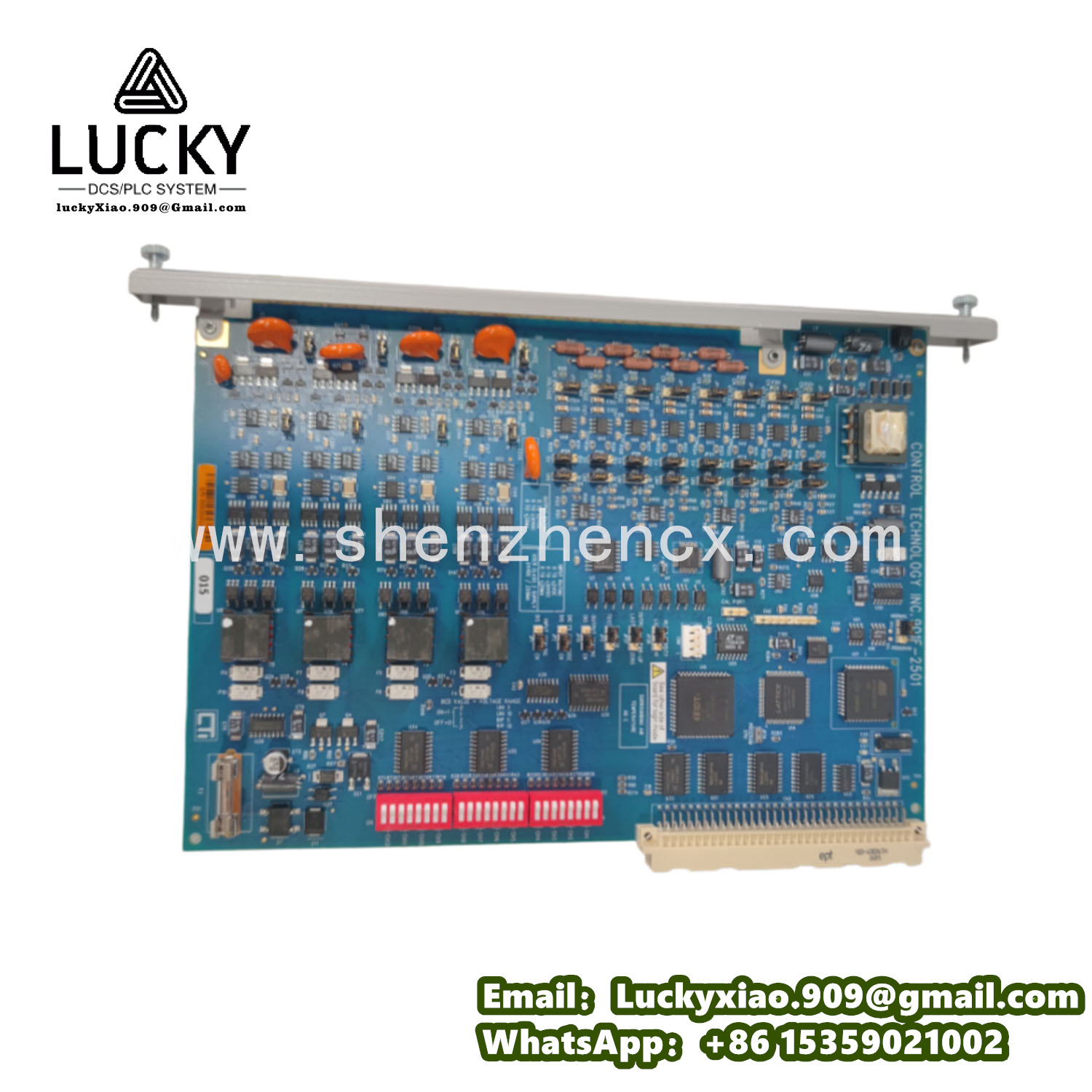

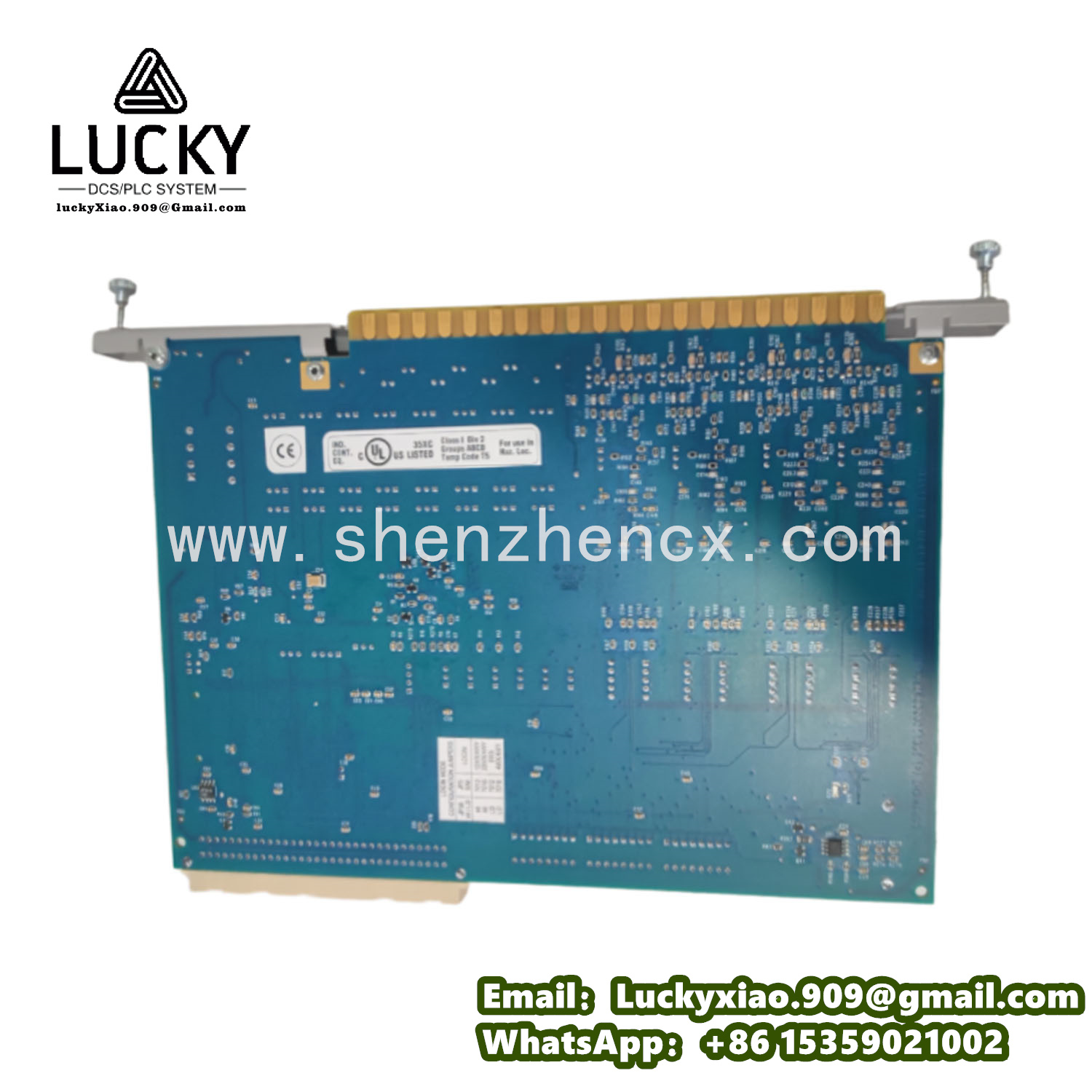

CTI 工业自动化控制系统 CTI-2501 模拟量输入输出模块
- 品牌：CTI
- 型号：CTI-2501
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
CTI CTI - 2501 产品介绍
一、产品说明
CTI CTI - 2501 是一款为工业自动化控制系统精心打造的高性能模拟量输入输出模块。它在 CTI 公司的工业控制产品线中占据重要地位，凭借其卓越的信号处理能力与可靠的通信性能，成为实现工业设备精准控制与高效监测的关键组件。该模块广泛应用于制造业自动化生产线、能源领域的智能电网监控、化工行业的过程控制以及各类需要精确模拟量数据交互的工业场景，通过与可编程逻辑控制器（PLC）、工业计算机等设备协同工作，保障工业生产流程的稳定运行，助力提升生产效率与产品质量。
二、产品参数
参数 | 具体数值 |
模拟量输入通道 | 8 路 |
模拟量输出通道 | 4 路 |
输入信号类型 | 0 - 5V、0 - 10V、0 - 20mA、4 - 20mA，单极性或双极性，可按通道选择 |
输出信号类型 | 0 - 5V、0 - 10V、0 - 20mA、4 - 20mA，同时支持电压与电流输出 |
输入精度 | ±0.1% FS（满量程） |
输出精度 | ±0.2%FS |
更新时间 | 所有通道 6ms |
输入输出隔离电压 | 通道与 PLC 背板间 1500V，通道与通道间 1500V |
工作电压 | 24V DC ± 10% |
工作温度范围 | -20℃至 +60℃ |
存储温度范围 | -40℃至 +85℃ |
外形尺寸（长 × 宽 × 高） | 依据 CTI 2500 系列标准尺寸设计，适配紧凑安装空间 |
重量 | 约 [X] g（具体重量根据实际生产规格确定） |
通信接口 | 支持与 CTI 2500 系列 I/O 底座无缝通信，可兼容主流工业通信协议扩展（如 Modbus 等，需额外配置通信模块） |
三、产品规格
（一）硬件设计
- 模拟量处理电路：输入通道采用高性能运算放大器与精密电阻网络，构建前端信号调理电路，可对不同类型的模拟输入信号进行精准的阻抗匹配、滤波与放大处理，确保输入信号在传输至 A/D 转换芯片前的稳定性与准确性。A/D 转换采用 16 位高精度芯片，转换速率快，能满足高速数据采集需求，将模拟信号转换为数字信号的分辨率可达 1/65536，有效降低测量误差。输出通道同样集成了精密的 D/A 转换芯片，配合后级驱动电路，可输出稳定、精准的模拟电压或电流信号，驱动能力强，可直接连接各类工业负载。
- 隔离电路设计：为保障模块在复杂电磁环境下的可靠运行，输入输出电路与 PLC 背板之间以及各通道之间均采用光电隔离与电磁屏蔽技术相结合的方式。光电隔离器件选用高速、高耐压的光耦芯片，能有效阻断电气干扰，防止外部干扰信号窜入系统，确保信号传输的纯净性。同时，在电路板布局与布线设计上，采用多层板结构与合理的布线规则，增加电磁屏蔽层，进一步降低电磁干扰对模块性能的影响。
- 电源管理电路：具备高效的电源管理系统，可将外部输入的 24V DC 电源进行稳定的电压转换，为模块内部各功能电路提供所需的不同电压等级（如 5V、3.3V 等）。电源电路设计有过压、过流、欠压保护功能，当电源输入异常时，能迅速启动保护机制，切断异常电源输入，保护模块内部元器件不受损坏，确保模块在复杂供电环境下的稳定运行。
（二）软件功能
- 配置与校准软件：配套专业的配置与校准软件，用户可通过直观的图形化界面，对模块的输入输出通道参数进行灵活配置，包括信号类型选择、量程设置、滤波参数调整等。软件还支持在线校准功能，用户可根据实际需求，使用标准信号源对模块进行校准操作，确保测量数据的准确性。校准过程简单便捷，软件会自动记录校准数据，并在后续运行中根据校准参数对测量结果进行修正。
- 通信协议支持：虽然模块本身基于 CTI 2500 系列 I/O 底座通信，但预留了丰富的通信协议扩展接口。通过添加相应的通信扩展模块，可支持 Modbus RTU、Modbus TCP/IP 等主流工业通信协议，方便与不同品牌的 PLC、上位机等设备进行数据交互。通信协议栈经过优化，具备高效的数据传输能力与强大的错误校验机制，能确保数据在网络传输过程中的准确性与完整性，实现工业自动化系统的无缝集成。
四、产品特征
（一）高精度测量与控制
- 卓越的模拟量精度：输入精度可达 ±0.1% FS，输出精度达 ±0.2% FS，在工业模拟量处理领域处于领先水平。无论是对温度、压力、流量等物理量的精确测量，还是对执行机构的精准控制，都能提供可靠的数据支持，满足工业生产过程中对高精度模拟量处理的严苛要求，有效提升生产过程的稳定性与产品质量的一致性。
- 快速更新速率：所有通道仅需 6ms 的更新时间，能够实时跟踪工业现场模拟量信号的变化，快速响应控制指令。在高速变化的工业生产环境中，如高速运转的自动化生产线、实时监控的电力系统等场景下，能及时捕捉信号变化并做出相应控制决策，确保系统的实时性与高效性。
（二）高可靠性
- 工业级元器件选型：从核心的模拟量处理芯片到外围的电阻、电容等元器件，均选用工业级高品质产品。这些元器件经过严格的筛选与测试，具备良好的电气性能、稳定性与抗干扰能力，能适应工业现场复杂的电磁环境、温度变化及机械振动等恶劣条件，确保模块在长期连续运行过程中的可靠性。
- 完善的隔离与保护机制：通过先进的隔离电路设计与多重保护功能（过压、过流、欠压保护），有效抵御外部干扰与电源异常波动对模块的影响。即使在极端恶劣的工业环境下，如存在强电磁干扰的大型电机附近、电源电压不稳定的偏远工业区域，模块也能稳定运行，保障工业自动化系统的可靠运行，减少因模块故障导致的生产中断风险。
（三）灵活的应用适配性
- 多样化的信号类型支持：可按通道灵活选择 0 - 5V、0 - 10V、0 - 20mA、4 - 20mA 等多种模拟量输入输出信号类型，单极性或双极性可选，能广泛适配各类工业传感器与执行器。无论是常见的压力传感器输出的 4 - 20mA 电流信号，还是温度传感器输出的 0 - 10V 电压信号，亦或是控制阀门开度的 0 - 20mA 电流控制信号，该模块都能轻松应对，极大提高了在不同工业自动化场景中的适用性。
- 通信协议扩展性：通过预留的通信协议扩展接口，用户可根据实际项目需求，灵活选择添加通信扩展模块，实现对多种主流工业通信协议的支持。这使得 CTI - 2501 模块能够方便地融入现有的工业自动化系统架构中，与不同品牌、不同类型的自动化设备进行数据交互，打破设备间的通信壁垒，提升系统的兼容性与扩展性，满足工业企业对系统升级与改造的需求。
（四）紧凑设计
- 节省空间：遵循 CTI 2500 系列标准设计，采用紧凑的外形结构，体积小巧，能有效节省控制柜或设备内部的安装空间。在空间有限的工业控制场景中，如小型自动化设备、分布式控制系统中的现场控制单元等，该模块的紧凑设计优势尤为突出，可在狭小空间内实现强大的模拟量输入输出功能，降低系统集成成本。
- 易于集成：模块的安装方式简单，可直接安装在 CTI 2500 系列 I/O 底座上，与其他数字量 I/O 模块、通信模块等共同组成完整的工业自动化控制系统。其机械结构设计与电气接口均符合工业标准，与其他设备的集成方便快捷，无需复杂的转接或适配操作，能有效缩短项目实施周期，提高系统集成效率。
