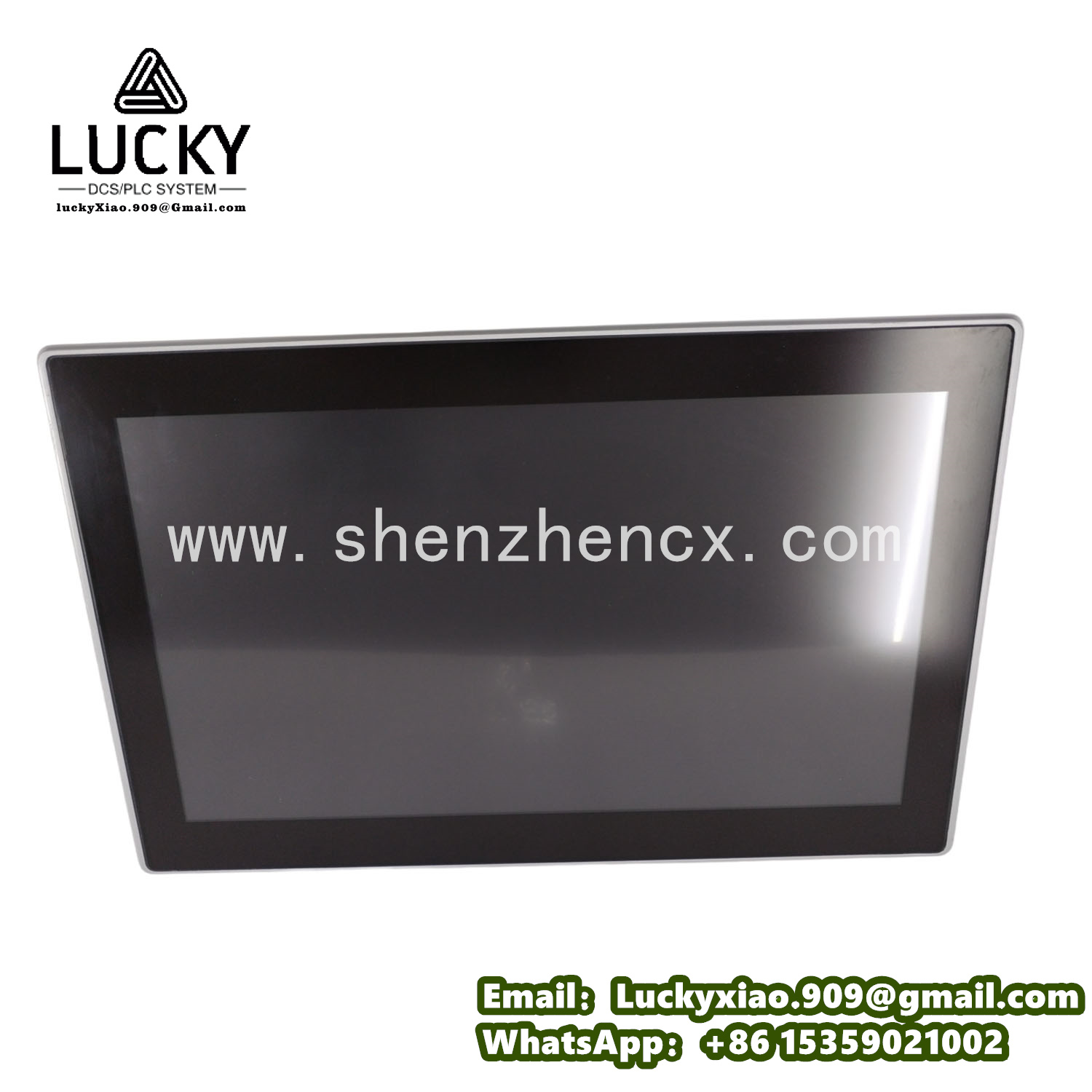

EATON 伊顿 XV-303-15-C00-A00-1C 触摸屏人机界面（HMI）
- 品牌：EATON
- 型号：XV-303-15-C00-A00-1C
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
EATON XV-303-15-C00-A00-1C 产品介绍
一、产品说明
EATON XV-303-15-C00-A00-1C 是一款面向中端工业自动化场景的触摸屏人机界面（HMI），属于伊顿（EATON）XV 系列产品线中的经典型号。它以高性价比为核心优势，专注于实现工业设备的可视化监控与便捷操作，适用于中小型生产线、包装机械、纺织设备、暖通空调系统等场景。通过直观的图形界面，操作人员可实时掌握设备运行参数、故障状态，并通过触摸操作完成启停控制、参数设定等指令下发，为自动化系统提供稳定可靠的人机交互桥梁，助力提升生产管理效率。
二、产品参数
参数 | 具体数值 |
显示屏尺寸 | 15 英寸 |
显示分辨率 | 1024×768 像素（XGA），4:3 屏幕比例 |
触摸屏类型 | 电阻式触摸屏，支持单点触摸 |
处理器 | 双核 ARM Cortex-A8，主频 800MHz |
内存配置 | 512MB DDR3 RAM，4GB Flash 存储 |
操作系统 | 嵌入式 Linux（定制化工业系统） |
通信接口 | 1× 以太网（10/100Mbps），2×USB 2.0 Host，1×RS232，1×RS485（支持 Modbus RTU） |
工作电源 | 24V DC ±10%，功耗≤12W |
工作温度范围 | 0℃ - 45℃ |
存储温度范围 | -20℃ - 60℃ |
相对湿度 | 20% - 85%（无凝结） |
防护等级 | 前面板 IP65，后部 IP20 |
外形尺寸（长 × 宽 × 深） | 365mm×290mm×50mm |
安装方式 | 面板嵌入式安装（符合 NEMA 4 标准） |
三、产品规格
（一）硬件设计
采用工业级电阻式触摸屏，表面覆盖防刮擦聚碳酸酯面板，耐油污与化学试剂侵蚀，单点触摸响应时间≤50ms，适应工业现场戴手套操作的需求。15 英寸 XGA 分辨率屏幕虽未采用宽屏设计，但 4:3 比例更适合显示传统工业控制界面的表格与参数列表，显示色彩达 26 万色，满足常规数据可视化需求。
核心处理器为双核 ARM Cortex-A8，配合 512MB 内存，可流畅运行中等复杂度的界面动画与数据刷新，支持同时显示 8-10 个动态参数画面。接口布局紧凑，以太网接口用于连接 PLC 或上位机，RS232/485 串口直接对接变频器、传感器等设备，USB 接口支持外接鼠标、键盘或 U 盘进行数据备份。电源电路集成反接保护与过流保护，宽电压输入设计适应工业现场电源波动。
（二）软件功能
搭载定制化嵌入式 Linux 系统，具备强实时性与低资源占用特性，开机时间≤30 秒。配套伊顿专用组态软件 XV Designer，提供丰富的图形控件库（按钮、指示灯、趋势图、仪表盘等），支持拖拽式界面开发，无需复杂编程即可完成界面定制。
数据记录功能支持将关键参数按分钟级间隔存储至本地 Flash，可存储≥5000 条记录，通过 USB 接口导出为 TXT 格式。报警系统支持三级报警（提示、故障、紧急），触发时通过屏幕闪烁、蜂鸣器报警（可选配）提醒，报警日志可追溯最近 1000 条记录。系统支持固件本地升级，通过 U 盘即可完成程序更新。
（三）兼容性与可靠性
通信协议方面，原生支持 Modbus RTU/TCP 协议，通过驱动扩展可兼容 Eaton、Siemens S7-200/300 系列 PLC 的专用通信协议。硬件通过 10-500Hz 振动测试（0.5g 加速度）与 5g 冲击测试，平均无故障工作时间（MTBF）≥30,000 小时。前面板 IP65 防护可抵御低压水喷射与粉尘侵入，适合安装在车间等多尘环境。
四、产品特征
（一）实用型可视化体验
15 英寸大屏搭配 1024×768 分辨率，为中小型设备的参数监控提供充足显示空间，4:3 比例适配传统工业控制界面布局，26 万色显示确保数据图表清晰可辨。虽未支持多点触摸与真彩显示，但足以满足常规工业场景的可视化需求，平衡性能与成本。
（二）稳定耐用的操作性能
电阻式触摸屏专为工业环境设计，抗油污、耐磨损，支持戴手套操作，单点触摸精度达 ±2mm，操作可靠性远超消费级电容屏。嵌入式 Linux 系统精简高效，无冗余进程，避免工业场景中常见的系统卡顿与崩溃问题。
（三）灵活的通信适配
配备以太网与双串口的组合接口，可同时连接 PLC、变频器、智能仪表等多类设备，Modbus 协议的广泛兼容性使其能快速集成至主流自动化系统，无需额外购置协议转换模块，降低系统集成成本。
（四）高性价比优势
在保证工业级可靠性的前提下，通过合理简化配置（如电阻屏、嵌入式 Linux、适度缩减内存）实现成本控制，适合对功能需求务实、预算有限的中小型企业。15 英寸大屏与丰富接口的组合，使其在中端 HMI 市场具备显著的性价比竞争力。
