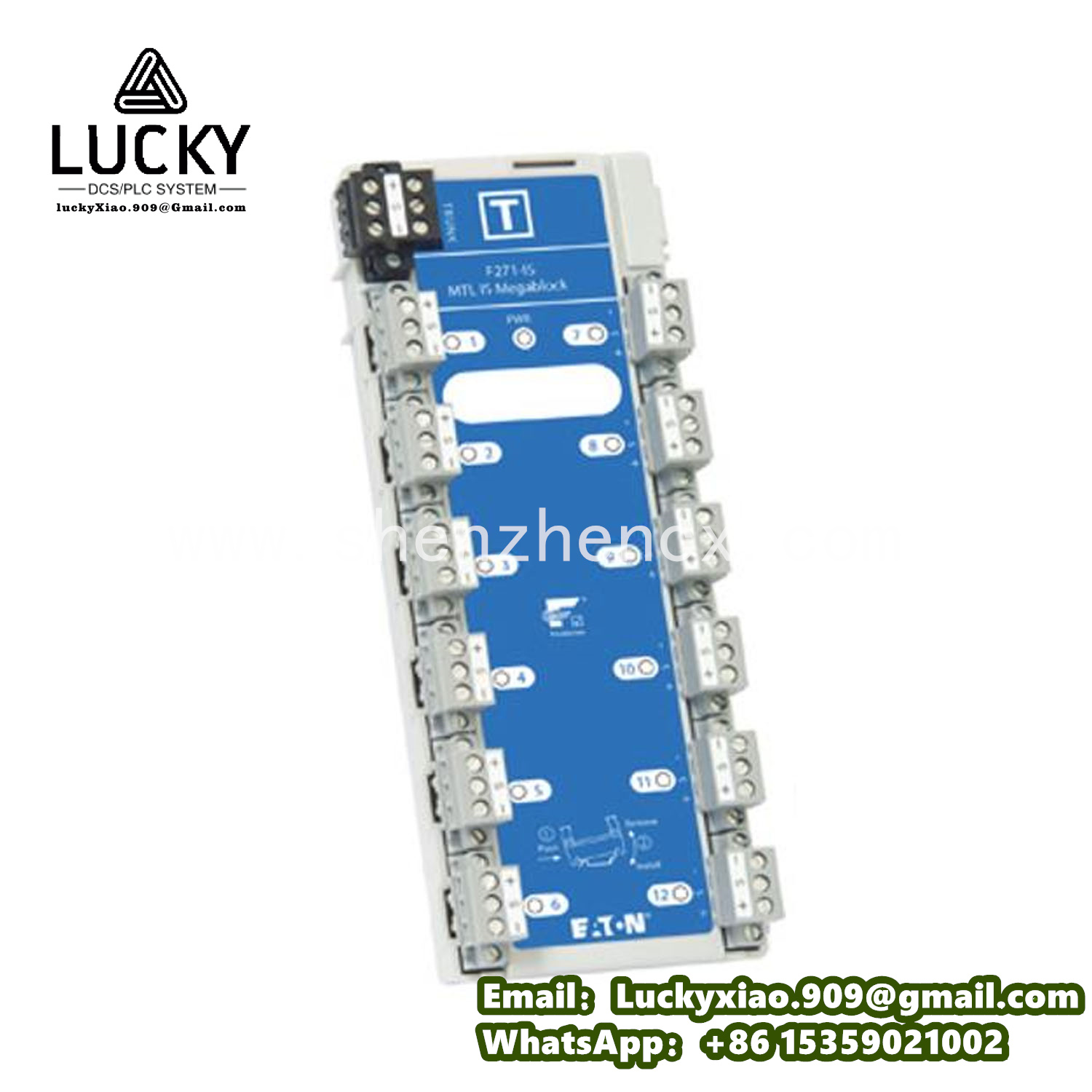

EATON F271-IS 安全继电器模块
- 品牌：EATON
- 型号：F271-IS
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
EATON F271-IS 产品介绍
一、产品说明
EATON F271-IS 是一款本质安全型（Intrinsically Safe）安全继电器模块，隶属于伊顿工业安全产品线，专为爆炸性环境或存在易燃性气体、粉尘的危险场所设计。该产品通过严格的防爆认证，可在危险区域（如化工、石油、天然气、制药等行业的 Zone 0/1 或 Class I/II 危险区域）中实现安全联锁控制，用于监测急停按钮、安全门、双手启动装置等安全设备的状态，当检测到危险信号时，能快速切断危险区域的动力输出，防止爆炸或火灾事故发生，为危险环境下的人员与设备安全提供可靠保障。
二、产品参数
参数 | 具体数值 |
安全等级 | 符合 EN ISO 13849-1: PL e，EN 62061: SIL 3 |
输入电路 | 2 路安全输入（急停 / 安全门信号），本质安全型（Ex ia IIC T4） |
输出电路 | 3 路安全输出（继电器触点，常开），2 路辅助输出（继电器触点，常开） |
额定电压 | 安全电路：24V DC ±15%；辅助电路：24V DC ±15% |
额定电流 | 安全输出：3A（AC 250V/DC 30V）；辅助输出：1A（AC 250V/DC 30V） |
响应时间 | ≤15ms（从输入信号触发到输出断开） |
本质安全参数 | Uo=28V DC，Io=93mA，Po=0.65W，Co=10nF，Lo=0.5mH |
防护等级 | IP20（模块本体），IP65（可选配防护罩） |
工作温度范围 | -20℃ - +60℃ |
存储温度范围 | -40℃ - +85℃ |
抗振动性能 | 10-500Hz，10g 加速度（符合 EN 60068-2-6） |
抗冲击性能 | 30g 加速度，11ms 脉冲（符合 EN 60068-2-27） |
外形尺寸（长 × 宽 × 高） | 120mm×75mm×60mm |
安装方式 | 35mm 标准 DIN 导轨安装 |
认证 | ATEX，IECEx，UL Class I Div 2，CSA |
三、产品规格
（一）硬件设计
采用本质安全电路设计，所有与危险区域连接的输入回路均经过严格的能量限制，确保在正常工作或故障状态下，电路产生的电火花或热效应不会点燃周围的爆炸性混合物（符合 Ex ia IIC T4 防爆等级）。安全继电器核心采用双通道冗余设计，两个独立的监测电路同时检测安全输入信号，只有当两路信号均确认危险状态时，才触发安全输出动作，避免单通道故障导致的误动作或失效。
输出回路采用强制导向触点继电器（Force-guided Contacts），符合 EN 50205 标准，确保在继电器机械故障时，常开触点无法保持闭合状态，杜绝危险状态下的输出误接通。模块外壳采用阻燃 ABS 材质，内部电路具备过压、过流保护功能，可承受 2kV 静电放电（ESD）和 4kV 电快速瞬变脉冲群（EFT）干扰，适应恶劣工业电磁环境。
（二）安全功能
支持急停控制、安全门监控、双手启动等典型安全应用，通过参数设置可适配不同的安全设备类型（如常闭 / 常开触点的急停按钮）。具备自诊断功能，可实时监测继电器触点状态、电源电压、内部电路完整性，当检测到模块自身故障（如继电器粘连、电源失压）时，立即触发安全输出断开，并通过辅助输出发送故障报警信号。
支持手动或自动复位模式：手动复位需操作人员按下复位按钮确认安全状态后，模块才能恢复正常输出；自动复位则在安全输入信号恢复正常且持续一段时间（可设 0.5-10s）后，自动恢复输出，适配不同的工艺安全需求。
（三）接线与安装
输入回路采用本质安全电缆连接至危险区域的安全设备，接线端子具备防爆密封设计，防止危险气体侵入模块内部。输出回路连接至非危险区域的接触器线圈或动力控制电路，通过安全触点的断开 / 闭合控制设备动力输出。模块支持 DIN 导轨安装，可与其他安全继电器或自动化设备紧凑布局，安装间距≥5mm 以保证散热。
四、产品特征
（一）高安全等级认证
符合 EN ISO 13849-1 PL e 和 EN 62061 SIL 3 安全等级，通过 ATEX、IECEx 等国际防爆认证，可直接用于 Zone 0/1 等高危区域，为危险环境提供最高级别的安全联锁保护。
（二）本质安全设计
输入回路严格限制能量（Uo≤28V，Io≤93mA），从源头杜绝电火花或高温引发爆炸的风险，无需额外防爆外壳即可在危险区域安装，简化系统设计。
（三）冗余与诊断能力
双通道冗余监测与强制导向触点设计，确保安全功能的可靠性；完善的自诊断功能可实时监测模块状态，故障时快速响应并报警，符合 “安全失效” 原则。
（四）灵活适配与易用性
支持多种安全设备类型与复位模式，可根据现场需求灵活配置；标准化 DIN 导轨安装与清晰的接线标识，简化安装与维护流程，降低工程实施难度。
