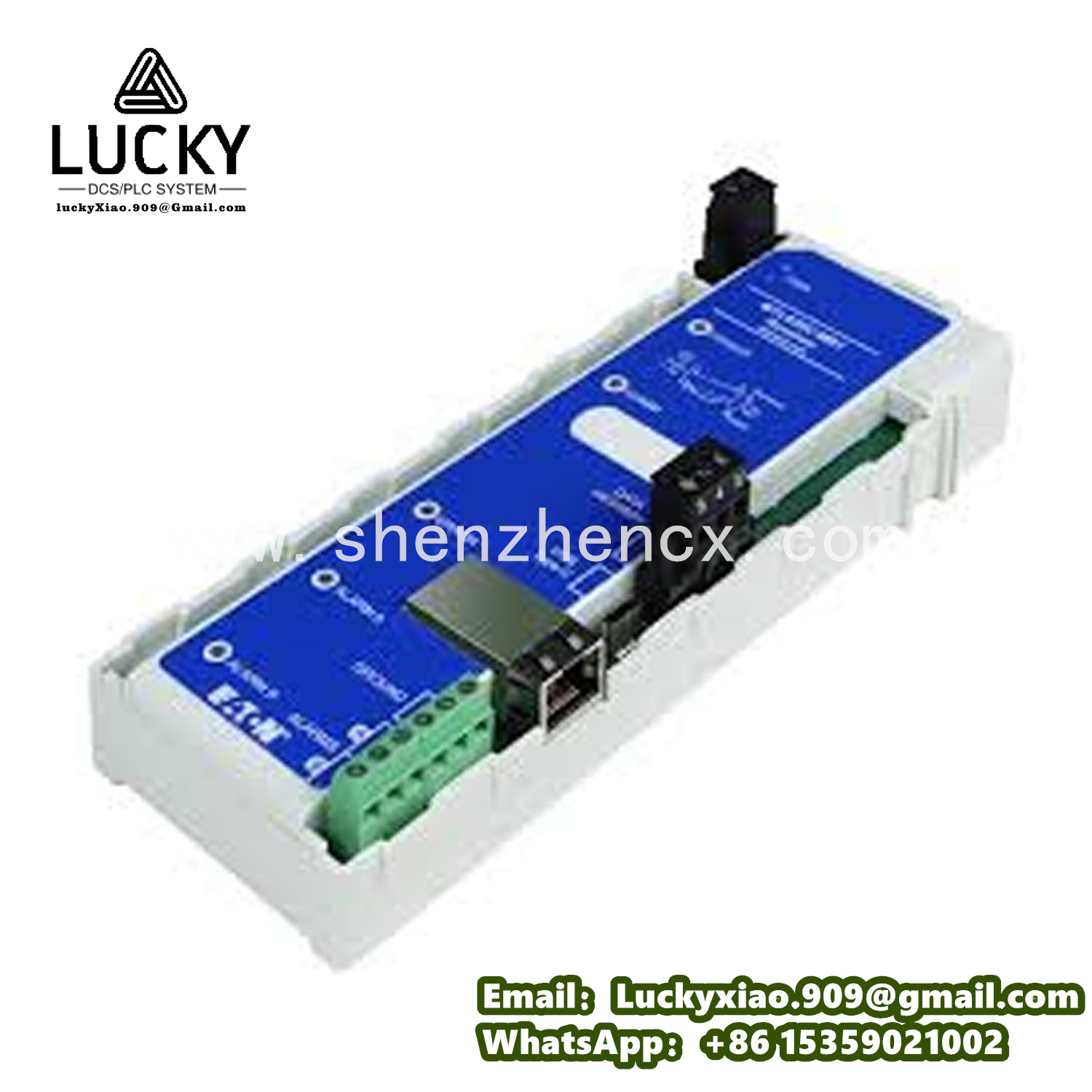

EATON MTL838C 安全型隔离栅
- 品牌：EATON
- 型号：MTL838C
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
EATON MTL838C 产品介绍
一、产品说明
EATON MTL838C 是一款本质安全型隔离栅，隶属于伊顿（EATON）MTL 系列安全栅产品线，专为爆炸性危险环境中的信号隔离与安全传输设计。该产品主要应用于石油、化工、天然气、制药等存在易燃性气体或粉尘的工业场所，可将危险区域（如 Zone 0/1）的模拟量信号（如温度、压力、流量传感器信号）安全传输至非危险区域的控制系统（如 PLC、DCS），同时提供电气隔离与能量限制功能，防止非危险区域的高能量信号窜入危险区域引发爆炸，为危险环境下的信号采集与系统安全提供核心保障。
二、产品参数
参数 | 具体数值 |
信号类型 | 模拟量输入（4-20mA），单通道 |
本质安全参数 | 输出侧（危险区域）：Uo=18V DC，Io=93mA，Po=0.65W，Co=10nF，Lo=0.5mH（符合 Ex ia IIC T4） |
非本质安全侧（安全区域） | 电源：24V DC ±10%，功耗≤3W |
输入信号范围 | 危险侧：4-20mA（回路电阻≤350Ω）；安全侧输出：4-20mA（负载电阻 0-500Ω） |
精度 | ±0.1% FS（25℃），±0.2% FS（-20℃至 + 60℃） |
响应时间 | ≤10ms（0-90% 阶跃响应） |
隔离能力 | 危险侧与安全侧：隔离电压≥2500V AC（1 分钟）；电源与信号：隔离电压≥1500V AC（1 分钟） |
工作温度范围 | -20℃ - +60℃ |
存储温度范围 | -40℃ - +85℃ |
相对湿度 | 5% - 95%（无凝结） |
防护等级 | IP20（模块本体） |
外形尺寸（长 × 宽 × 高） | 114mm×19mm×110mm |
安装方式 | 35mm 标准 DIN 导轨安装（符合 EN 50022 标准） |
认证 | ATEX，IECEx，UL Class I Div 1，CSA |
三、产品规格
（一）硬件设计
采用模块化隔离设计，内部集成独立的隔离变压器与信号调理电路，实现危险区域与安全区域的电气隔离（隔离电压≥2500V AC），有效抑制共模干扰与电磁干扰（EMI）。危险侧电路采用本质安全设计，通过限流、限压电路严格限制输出能量（Uo≤18V，Io≤93mA），确保即使在短路或故障状态下，释放的能量也不会点燃周围爆炸性混合物（符合 Ex ia IIC T4 防爆等级）。
信号处理电路采用 16 位高精度 ADC 与 DAC 芯片，配合温度补偿电路，在 - 20℃至 + 60℃宽温范围内保持 ±0.2% FS 的测量精度，确保模拟量信号的精准传输。电源电路集成反接保护、过压保护（≥30V DC）和过流保护（≥200mA），防止安全区域的电源异常影响危险侧电路。
（二）功能特性
具备信号隔离与转换功能，可将危险区域的 4-20mA 模拟量信号（如来自压力变送器、热电偶变送器的信号）隔离转换后，传输至安全区域的 PLC 或 DCS 系统，同时阻断危险区域与安全区域之间的电气连接，避免接地环路干扰。
支持在线诊断功能，通过安全侧的状态指示灯（电源灯、故障灯）实时反馈模块工作状态：电源正常时电源灯常亮；当危险侧信号超量程、线路断路或模块内部故障时，故障灯点亮并输出故障信号（安全侧输出电流≤3.6mA），便于系统维护。
（三）安装与接线
采用 DIN 导轨安装，模块宽度仅 19mm，可密集排列以节省控制柜空间，安装间距≥5mm 以保证散热。危险侧（Ex）与安全侧（Non-Ex）接线端子严格分离，危险侧接线需使用本质安全电缆并符合防爆布线规范，安全侧接线可连接至控制系统的模拟量输入模块。端子采用弹簧式或螺丝式设计，支持 0.5-1.5mm² 导线连接，接线牢固且抗振动。
四、产品特征
（一）高安全等级保障
通过 ATEX、IECEx 等国际防爆认证，本质安全参数满足 Ex ia IIC T4 标准，可直接用于 Zone 0/1 等高危区域，为信号传输提供最高级别的防爆安全保障，从源头杜绝爆炸风险。
（二）高精度信号传输
16 位 AD/DA 转换与温度补偿技术，确保在宽温范围内实现 ±0.1% FS 的测量精度，无信号失真，满足过程控制对测量精度的严苛要求（如化工反应釜的压力、温度监控）。
（三）强抗干扰能力
≥2500V AC 的隔离电压与差分信号传输设计，有效抑制工业环境中的共模干扰、电磁干扰（如电机、变频器产生的干扰），确保信号稳定传输，降低系统误报率。
（四）高可靠性与易用性
工业级元器件与宽温设计（-20℃至 + 60℃），平均无故障工作时间（MTBF）≥100,000 小时；模块化设计与清晰的接线标识简化安装与维护，状态指示灯便于快速排查故障，降低工程实施难度。
