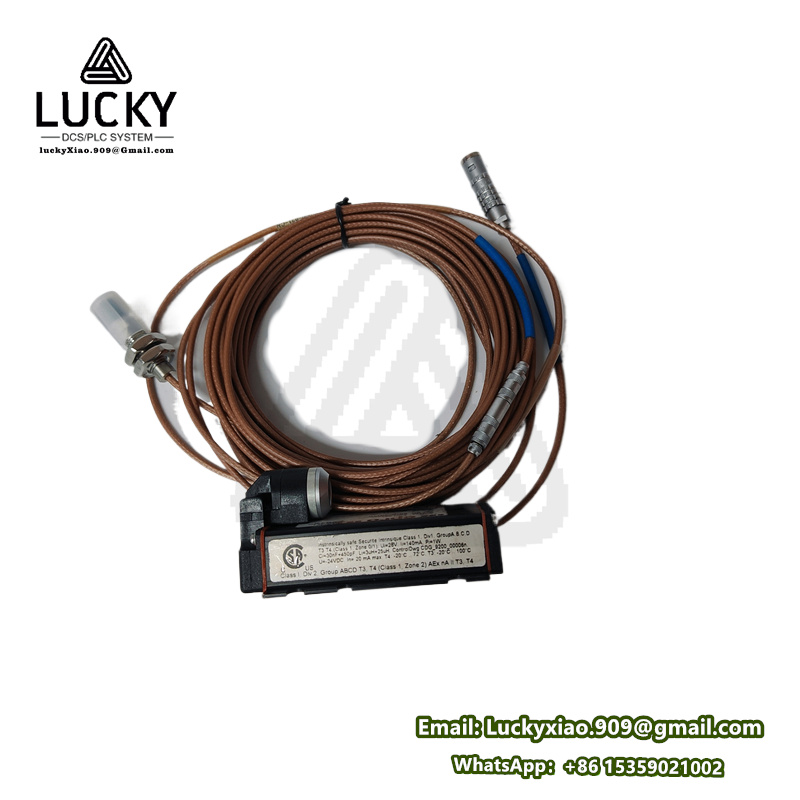

EPRO PR6426/010-000 高精度涡流传感器
- 品牌：EPRO
- 型号：PR6426/010-000
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
EPRO PR6426/010-000 详细介绍
一、产品说明
EPRO PR6426/010-000 是德国 EPRO（现属 ABB 集团）推出的一款高精度涡流传感器，隶属于 Proximitor 系列中的紧凑型产品，专为小型旋转机械（如小型电机、微型泵、精密齿轮箱等）的轴振动与轴位移监测设计。它采用非接触式涡流测量技术，能精准捕捉微米级的振动信号和轴位移变化，为设备的状态监测和故障诊断提供可靠数据，是小型工业设备安全运行的 “微型监测哨兵”。
在精密仪器制造厂的小型驱动电机上，它可实时监测电机轴的径向振动，及时发现转子不平衡、轴承游隙过大等问题，避免因微小振动导致的仪器精度偏差；实验室的小型搅拌设备中，其小巧的尺寸能适应紧凑安装空间，持续监测搅拌轴的振动状态，确保实验反应的稳定性；小型空压机的转子系统里，抗振动干扰设计可在高频运行环境下稳定工作，捕捉轴承早期磨损的特征信号，降低设备突发故障的风险。无论是空间受限的精密设备，还是对测量精度有严苛要求的小型机械，EPRO PR6426/010-000 都能以专业性能，提供精准的振动与位移监测服务。
二、产品技术参数
- 测量核心：
- 测量原理：基于涡流效应实现非接触式测量，通过探头与金属轴表面的间隙变化转化为电信号，线性测量范围 0-1mm，适配小型设备的振动监测需求。
- 灵敏度：8mV/μm（标准目标材质为 42CrMo 钢），线性误差≤±1.5% FS，可捕捉 0.1μm 级的微小位移变化，满足精密监测要求。
- 频率响应：0-5kHz，覆盖小型旋转机械常见的振动频率（如 1 倍频、2 倍频），为早期故障诊断提供基础频谱信息。
- 结构与安装：
- 探头规格：直径 6mm，长度 35mm，采用微型化设计，适合安装在空间狭小的设备轴承座或端盖上。
- 线缆配置：集成耐温屏蔽电缆，标准长度 2m（可定制延长至 5m），电缆直径 3mm，柔韧性好，便于在紧凑空间内布线。
- 安装方式：通过 M6×1 螺纹固定，推荐安装间隙 0.5mm（线性中点），安装扭矩 1.2N・m，需配合防松胶使用以避免振动松动。
- 环境适应能力：
- 工作温度：-40℃~120℃，可适应小型设备运行时的温度波动。
- 防护等级：IP67（探头部分），具备防尘、防溅水能力，适合安装在有少量油污或粉尘的环境。
- 抗干扰性能：通过 6kV ESD 静电防护和 2kV 脉冲群抗扰度测试，在小型电机、变频器附近可稳定工作，信号波动≤0.2% FS。
- 适配与兼容：
- 前置器兼容：需搭配 EPRO CON011 或 CON021 前置器使用，将原始信号转换为 4-20mA 标准模拟量输出。
- 目标材质适配：支持碳钢、不锈钢、铸铁等常见轴体材质，针对非铁金属材质可通过前置器校准补偿。
三、使用方法
- 安装准备：
- 设备检查：确认探头线缆无破损、屏蔽层完好，螺纹接口无磕碰变形，用酒精清洁探头测量端面，去除油污和杂质。
- 安装位置确认：在小型设备的轴承座或端盖上确定安装点，确保探头轴线与被测轴表面垂直（垂直度偏差≤8°），避免因角度偏差导致的测量误差。
- 安装操作：
- 钻孔攻丝：根据探头螺纹规格（M6×1）在安装位置钻孔攻丝，螺纹深度≥8mm，确保安装牢固。
- 间隙调整：将探头旋入安装孔，用千分尺实时测量探头与轴表面的间隙，调整至 0.5mm 后拧紧锁紧螺母，并用防松胶涂抹螺母与安装面接缝处。
- 线缆固定：用微型卡扣将电缆固定在设备外壳上，避免线缆随设备振动而磨损，电缆弯曲半径≥20mm，防止内部导线断裂。
- 接线与调试：
- 线缆连接：将探头电缆接入配套前置器（如 CON011）的 “IN” 端口，区分芯线（信号）和屏蔽层，屏蔽层单端接地（接地电阻≤4Ω）。
- 前置器配置：通过前置器的校准旋钮或专用软件设置零点（4mA 对应 0mm）和量程（20mA 对应 1mm），确保输出信号与实际间隙线性对应。
- 精度验证：设备停机状态下，用标准塞规改变探头与轴的间隙（如 0.3mm、0.5mm、0.7mm），记录前置器输出的电流值，验证线性误差是否≤±1.5% FS。
- 日常维护：
- 定期检查：每两周巡检时用手电筒观察探头安装是否松动，电缆有无破损，用软布擦拭探头端面的油污和灰尘。
- 信号监测：通过监测系统查看振动趋势，当振动值超过预设阈值（如 0.8mm 对应 17.6mA）时，及时停机检查设备状态。
- 校准周期：每 2 年进行一次全量程校准，使用标准校准仪（如 ABB CMCPRO）验证灵敏度，恶劣环境下建议每年校准一次。
- 故障处理：若信号异常（如输出值跳变），先检查探头间隙是否因振动发生变化，再检查电缆接头是否松动，排除外部问题后更换探头。
四、系统介绍
EPRO PR6426/010-000 作为小型旋转机械振动监测的核心感知部件，需与前置器、数据采集设备及分析软件共同构成完整的监测系统，实现从信号采集到故障预警的全流程管理。
- 系统构成：
- 感知层：PR6426/010-000 探头直接测量小型设备的轴振动或轴位移，将机械量转化为电信号。
- 信号转换层：前置器（如 CON011）对探头信号进行放大、滤波和转换，输出 4-20mA 标准信号，供后续系统采集。
- 数据采集层：小型 PLC 或数据采集模块接收 4-20mA 信号，实时显示振动值并存储历史数据，支持本地声光报警。
- 分析层：通过简易振动分析软件（如 ABB VibroLink）对接采集数据，生成趋势曲线和基础频谱图，辅助判断设备故障类型（如转子不平衡、轴承磨损）。
- 系统优势：
- 微型化设计：6mm 直径的探头可安装在常规传感器无法触及的狭小空间，适配小型设备的紧凑结构。
- 精准可靠：0.1μm 的分辨率能捕捉小型设备的早期微小振动，相比普通振动传感器提前发现潜在故障。
- 安装便捷：一体化电缆和简易安装流程降低了现场部署难度，适合小型设备的改造升级。
- 成本可控：相比大型监测系统，该系统硬件成本更低，适合预算有限的小型企业或实验室设备监测。
该系统广泛应用于精密制造、实验室设备、小型工业机械等领域，通过 PR6426/010-000 的精准监测，可使小型设备的非计划停机减少 35% 以上，维修成本降低 25%，是小型旋转机械实现状态监测的高性价比解决方案。
