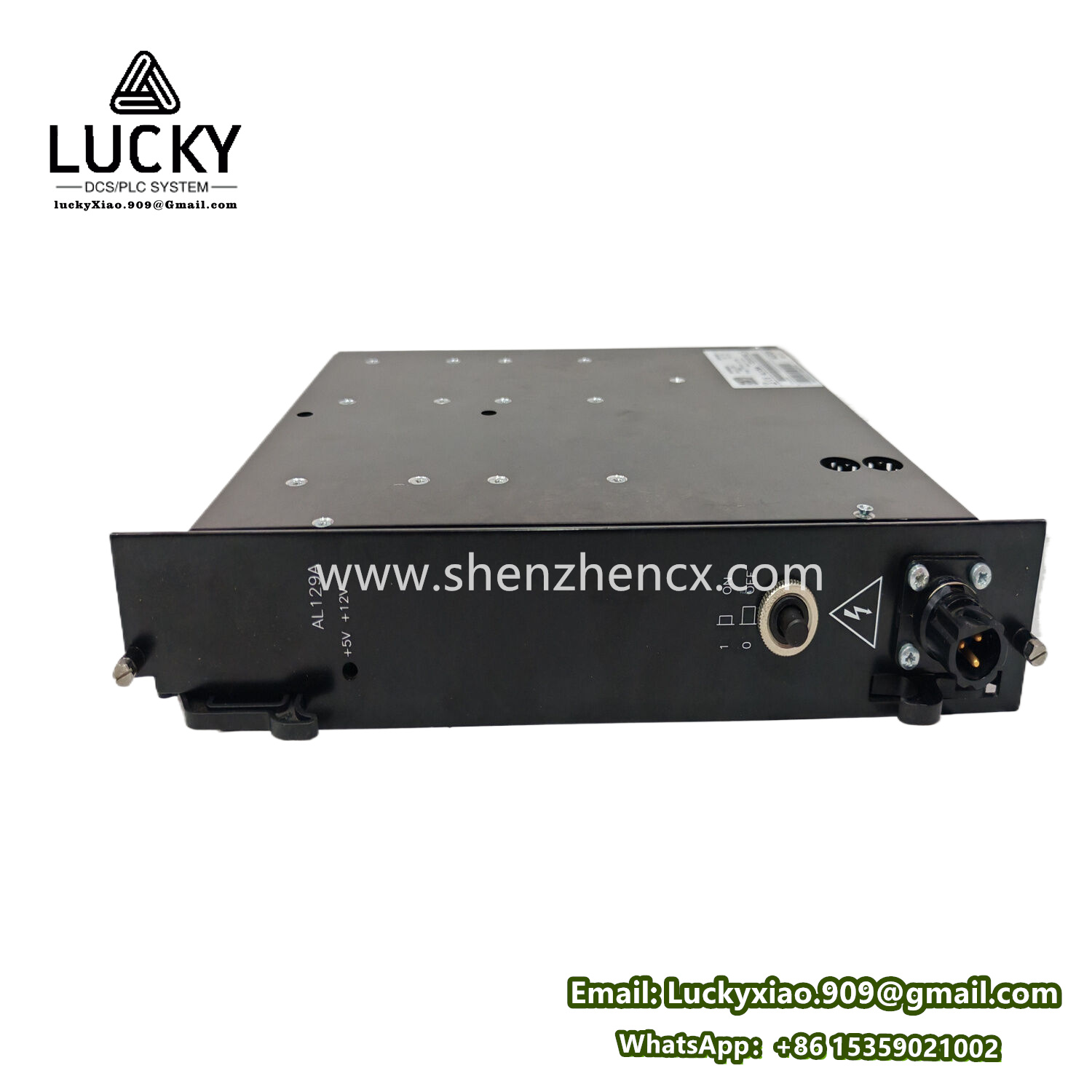

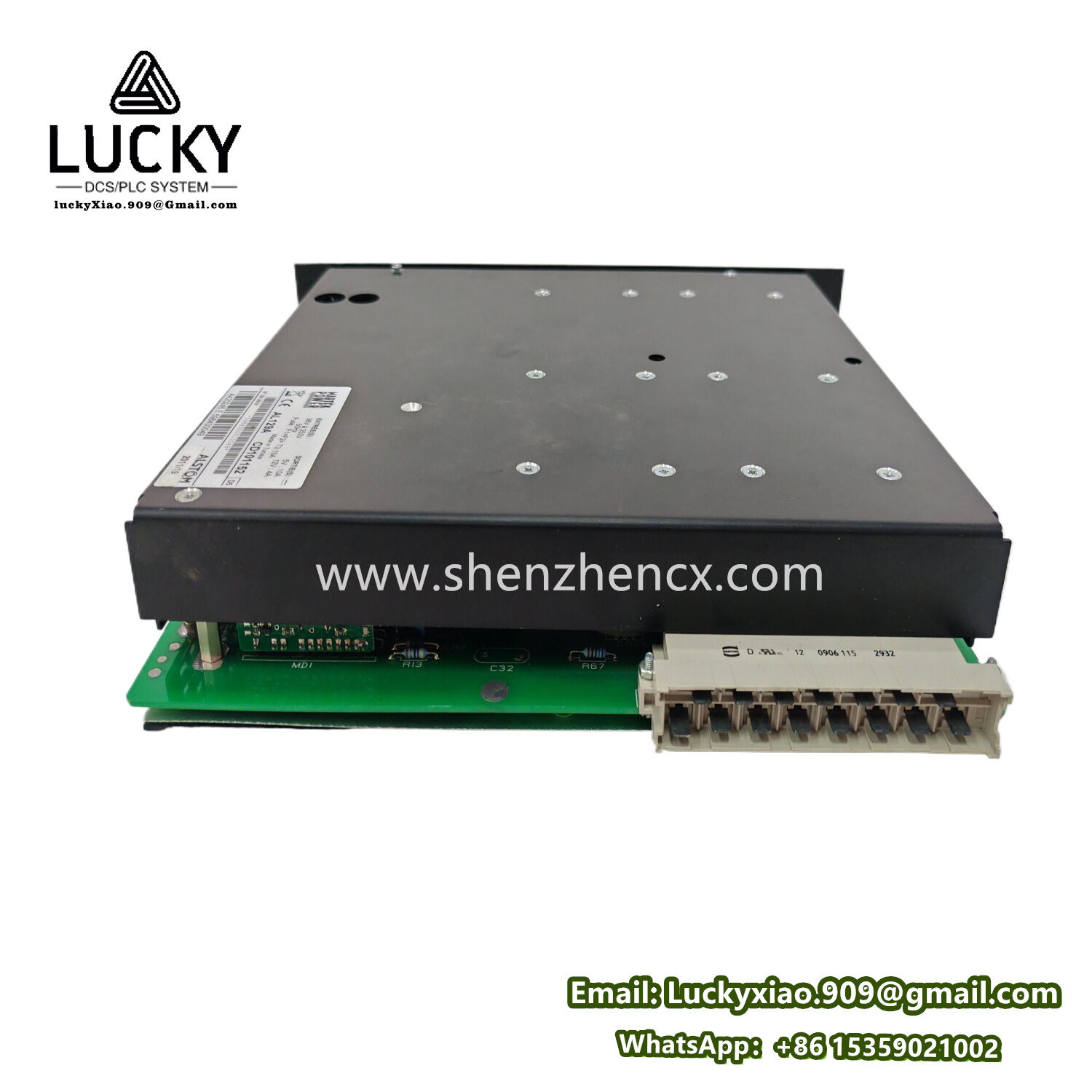

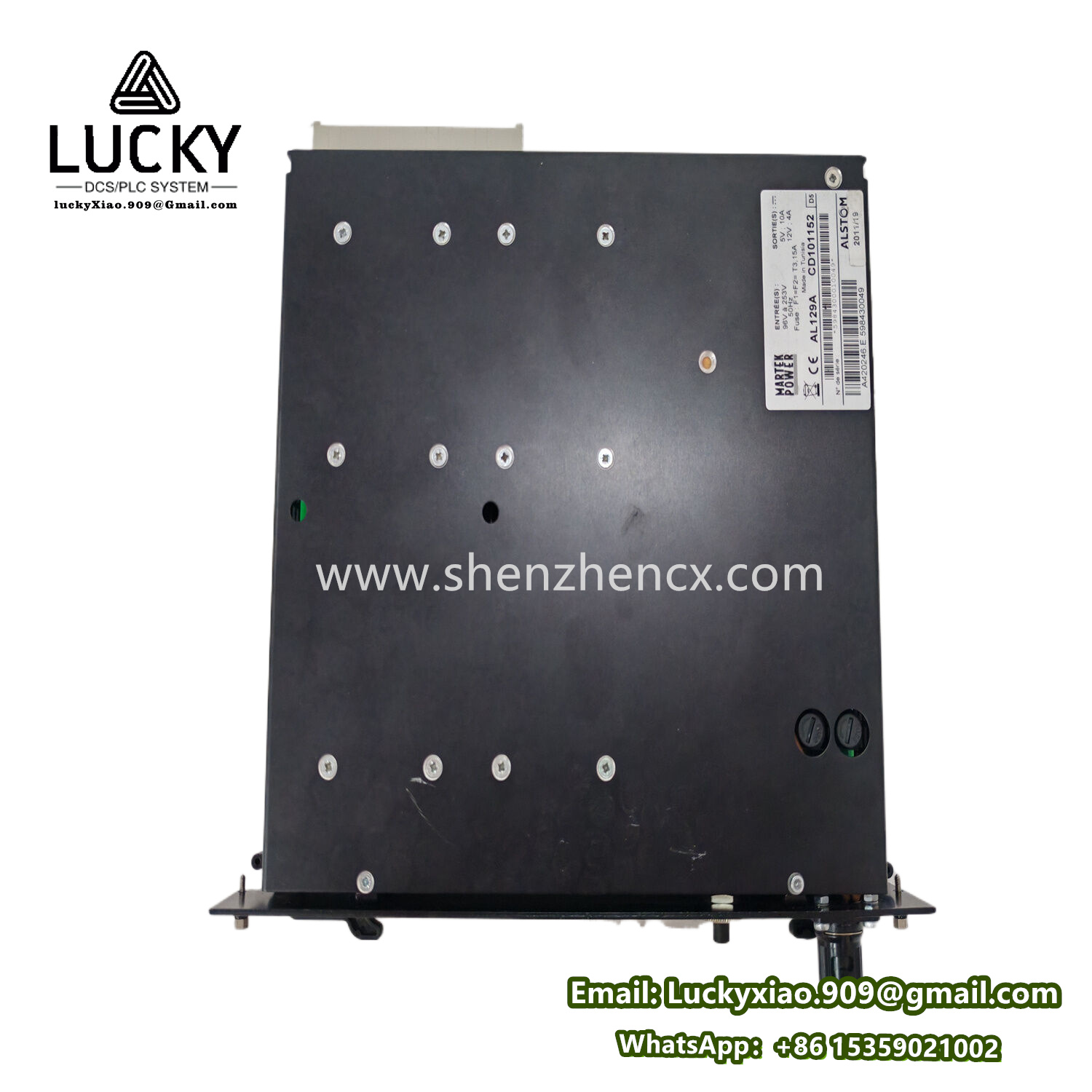

Alstom AL129A 高精度电源供应单元
- 品牌：Alstom
- 型号：AL129A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
Alstom AL129A 详细技术手册
一、产品说明
Alstom AL129A 是阿尔斯通专为CE3000 系列工业控制系统开发的高精度电源供应单元，核心功能是将输入电能转换为系统各组件所需的稳定直流电源，为控制单元、I/O 模块及通讯接口等关键设备提供持续电力支持。作为 CE3000 系统的 "动力心脏"，该模块采用工业级设计标准，能耐受高温波动、机械振动及电磁干扰等严苛环境，广泛应用于燃气轮机控制、电力系统自动化、化工过程调控等领域。
其核心优势体现在三点：一是深度兼容性，与 CE3000 系统内 CPU 模块、通讯模块等完美适配，避免第三方电源的兼容隐患；二是多层安全防护，集成过压、过流及短路保护功能，当输出电压异常或负载短路时可快速切断供电，保护系统硬件不受损坏；三是模块化结构，采用标准化机架式设计，便于快速安装与维护更换，减少系统停机时间。在某燃气轮机发电厂的应用案例中，AL129A 通过稳定输出 5VDC 及系统所需电压，保障了机组启动、运行及停机全过程的控制可靠性。
二、产品技术参数
参数类别 | 详细规格 |
电源特性 | - 输入电压：24VDC- 输出电压：5VDC（主输出）+ 系统专用多组直流电压- 转换类型：斩波式电压转换，输入与输出电气隔离- 转换效率：≥90%（工业级高效转换标准） |
输出性能 | - 输出电流：根据 CE3000 系统配置动态适配（典型值 10A-20A）- 电压稳定度：±0.5%（全负载范围内）- 纹波噪声：≤50mVpp |
物理规格 | - 安装方式：19 英寸标准机架式，集成于 CE3000 控制机柜- 外形尺寸：兼容 CE3000 系统模块尺寸（约 100mm×200mm×300mm）- 重量：约 2.5kg |
环境适应性 | - 工作温度：-10℃~60℃- 存储温度：-40℃~85℃- 相对湿度：5%~95%（非凝露）- 抗振动等级：IEC 60068-2-6（10Hz-500Hz，加速度 5g） |
安全与指示 | - 保护功能：过压保护（OVP）、过流保护（OCP）、短路保护（SCP）- 状态指示：双色 LED 灯（绿色 = 正常运行，红色 = 故障告警）- 认证标准：IEC 61010-1 工业安全认证、CE 电磁兼容认证 |
三、使用方法
3.1 安装流程
- 前期准备：确认安装环境符合参数要求（温度、湿度），检查 CE3000 控制机柜的机架插槽兼容性，准备 M4 安装螺丝及绝缘扳手。
- 模块固定：将 AL129A 沿机柜导轨推入对应插槽，对齐安装孔后用螺丝紧固（扭矩值 0.8N・m），确保模块与机架接触紧密，无松动间隙。
- 接线操作：
- 输入接线：将 24VDC 电源正极接 "INPUT+" 端子，负极接 "INPUT-" 端子，PE 端可靠接地（接地电阻≤1Ω），推荐使用 1.5mm² 屏蔽铜线；
- 输出接线：根据系统需求连接 5VDC 主输出及其他专用电压接口，输出线缆需与负载额定电流匹配（≥2.5mm²）；
- 接线检查：用万用表验证接线极性，避免正负极反接导致模块损坏。
- 安装验证：手动推动模块确认固定牢固，检查线缆接头无裸露金属，机柜通风口无遮挡。
3.2 运行与维护
- 启动流程：
- 闭合输入电源开关，观察 LED 指示灯状态（3 秒内转为绿色表示启动正常）；
- 用万用表测量输出端子电压，确认 5VDC 主输出偏差在 ±0.25V 范围内；
- 若 LED 显示红色，立即断开电源，排查接线及负载短路问题。
- 日常监控：
- 每日检查 LED 状态及模块表面温度（正常运行≤50℃）；
- 每周用万用表抽检输出电压稳定性，记录数据用于趋势分析。
- 故障处理：
- 输出中断：先检查输入电源，再排查模块内部保险丝（位于输入端侧面）；
- 电压异常：确认负载是否过载，若负载正常则需更换模块；
- 告警复位：排除故障后断开输入电源 30 秒，重新上电即可复位。
- 定期维护：每季度用压缩空气（压力≤0.3MPa）清理模块散热孔灰尘，每年进行一次全面接线紧固及绝缘测试。
四、系统介绍
Alstom AL129A 是CE3000 分布式控制系统的核心供电组件，该系统是阿尔斯通针对大型工业设备开发的自动化解决方案，广泛应用于燃气轮机、蒸汽轮机及发电机组控制领域，其架构与 AL129A 的协同关系如下：
4.1 系统整体架构
- 供电层：以 AL129A 为核心，可配置 1+1 冗余电源组（主备切换时间＜10ms），为全系统提供隔离式直流电源，避免单点供电故障；
- 控制层：包含 CE3000 系列 CPU 模块、逻辑运算模块，依赖 AL129A 提供的稳定电源执行控制算法；
- I/O 层：涵盖模拟量输入 / 输出模块、数字量模块等，通过 AL129A 的多组输出电压实现信号采集与执行器驱动；
- 通讯层：由以太网通讯模块、Profibus 接口模块组成，AL129A 的隔离设计可降低通讯干扰，保障数据传输可靠性。
4.2 系统核心特性
- 冗余可靠性：支持 AL129A 双模块并联冗余，当主模块故障时自动切换至备用模块，供电中断时间＜20ms；
- 协同控制：模块内置通讯芯片，可将电压、温度等状态数据上传至系统控制器，实现电源状态的集中监控；
- 扩展灵活：单台 CE3000 机柜最多可配置 4 台 AL129A，满足大规模 I/O 模块的供电需求。
五、同系列相关型号推荐
- Alstom AL129B：AL129A 的冗余增强版，支持双路 24VDC 输入（主备自动切换），输出电流提升至 25A，适用于负载波动大的化工过程控制系统。
- Alstom AL130A：宽输入范围 variant，输入电压支持 18-36VDC，输出增加 24VDC 辅助通道，适配轨道交通领域的车载 CE3000 子系统。
- Alstom AL131A：高功率密度型号，输出功率提升 30%，外形尺寸不变，适合空间受限的小型控制机柜，兼容 AL129A 的安装接口。
- Alstom AM164：CE3000 系统专用机架，与 AL129A 配套使用，集成散热风道设计，可同时安装 4 台电源模块及 8 台 I/O 模块。
