Gutor 0P1931 核心控制电路板
- 品牌：Gutor
- 型号：0P1931
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

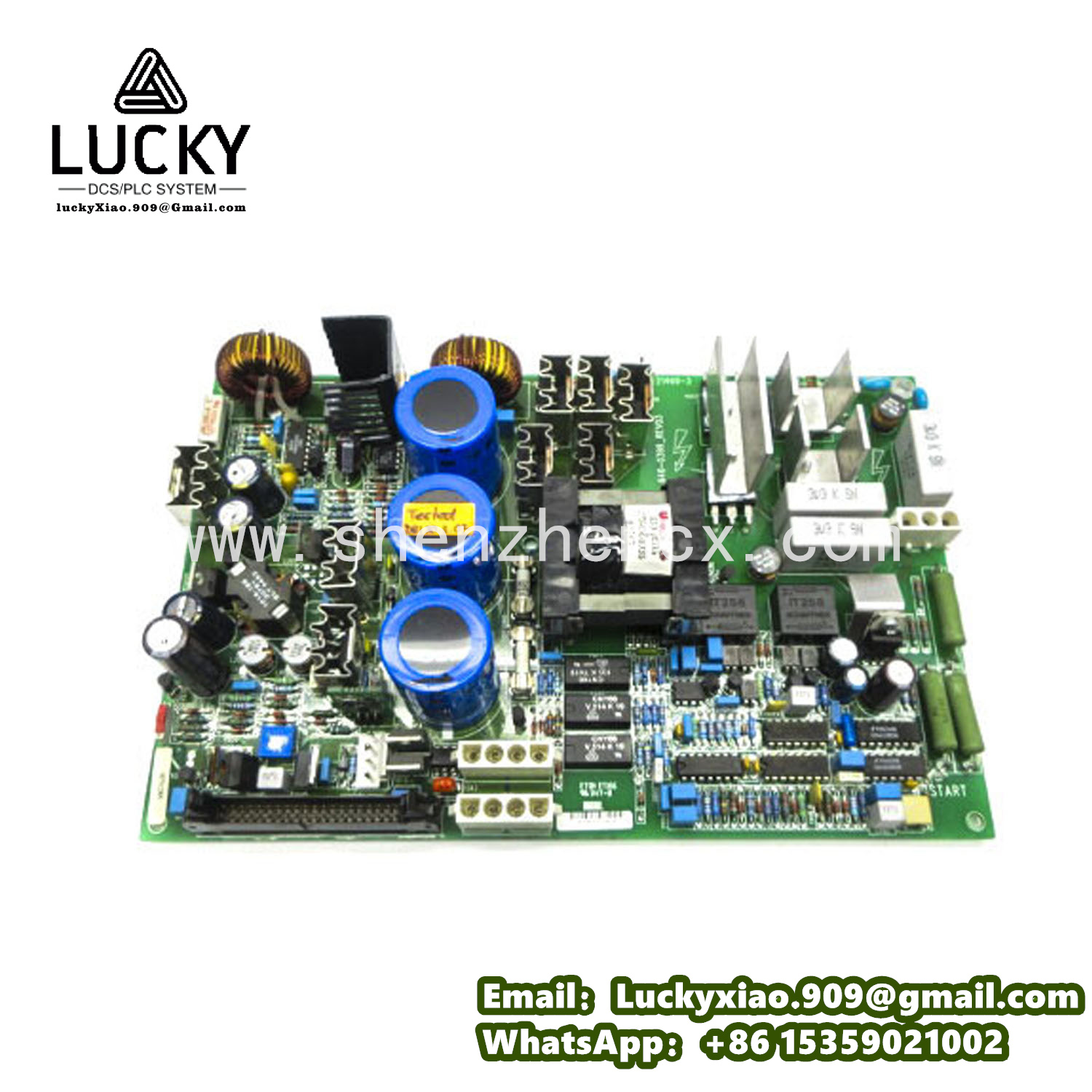

Gutor 0P1931 工业级 UPS 专用电路板
一、产品说明
Gutor 0P1931 是 GUTOR 专为工业级小功率 UPS（不间断电源）设计的核心控制电路板，相当于小功率 UPS 的 “智能控制核心”，主要适配 500VA-2000VA 的 GUTOR UPS 机型 —— 这类 UPS 常用来保护工厂轻量型关键设备，比如小型 PLC 控制柜、HMI 操作屏、传感器数据记录仪、实验室小型分析仪器等。它的核心作用是精准调控小功率电力转换、稳定管理 1-2 节电池充放电，同时实时监测 UPS 运行状态，一旦遇到主电源断电、电压不稳、负载过载等问题，能快速触发备用供电切换或保护机制，避免小型设备因供电异常停机、丢失数据或损坏。
它的实用优势很突出：
- 小功率精准适配：能稳定应对 500VA-2000VA 的电力调控需求，比如给 1 台小型 PLC+1 台 HMI+2 个传感器供电，不会因功率过剩浪费资源，也不会因功率不足导致控制失效，刚好契合轻量型工业场景的供电需求。
- 工业级稳定性：采用耐温、抗电磁干扰的工业级元器件，能在 - 10℃到 + 55℃的环境下稳定工作，不怕车间的粉尘、轻微振动和电压小幅波动，比普通民用电路板寿命长 2-4 年，不用频繁更换。
- 操作简单易上手：专门针对 GUTOR 小功率 UPS 设计，不用额外改装或编程，车间普通技术人员对照说明书插拔接线就能完成安装或更换，遇到故障时直接换板即可，大幅减少停机时间。
- 基础功能全覆盖：虽然是小功率板，但基础控制功能齐全 —— 能完成交直流转换、断电快速切换、电池充放电管理、过流 / 欠压故障检测，满足小型设备的供电保护需求，性价比很高。
比如在小型电子加工厂的 1000VA UPS 设备中，若原控制板损坏，换上 0P1931 电路板后，UPS 能重新稳定运行：给小型 PLC 和传感器供电，主电源断电时快速切换备用电源，避免传感器数据丢失，同时保障 PLC 正常记录生产参数，不影响后续生产流程。
二、关键技术参数
参数类别 | 具体细节 |
适配 UPS 功率范围 | 500VA-2000VA（适配 GUTOR 小功率 UPS 机型） |
工作电压范围 | 9V DC-18V DC（UPS 内部供电，无需额外接电） |
控制功能 | 小功率交直流转换控制、1-2 节电池充放电管理、断电快速切换（≤10ms）、过流 / 过压 / 欠压故障检测 |
通信接口 | 支持简易信号接口（可连接 UPS 面板，显示运行状态，如电源正常、电池供电） |
工作温度 | -10℃ to +55℃（适应轻量型工业场景环境） |
元器件等级 | 工业级基础型（耐温、抗电磁干扰） |
尺寸（长 × 宽 × 厚） | 120mm×80mm×20mm（超小巧，轻松装在小功率 UPS 内部，不占空间） |
认证标准 | IEC 61010-1（工业控制设备通用标准）、CE（欧洲合规认证）、GB 7260.1（中国工业 UPS 标准） |
适配 UPS 型号 | 兼容 GUTOR 0P1417、0P6205（小功率版本）、0P2405A（低功率适配款）等小功率 UPS |
三、系统集成说明
这款 0P1931 电路板在小功率 UPS 系统中是 “核心控制部件”，集成和使用流程非常简单，主要适配 GUTOR 小功率 UPS：
- 安装步骤超简单：第一步，断开 UPS 主电源和电池电源（防止触电）；第二步，打开 UPS 外壳，找到原控制板，用手机拍照记录接线位置（避免接错），拔掉所有连接线；第三步，将 0P1931 电路板固定到原位置，按拍照记录插好接线；第四步，合上外壳，接通电源，若 UPS 面板绿灯亮、无故障提示，就表示集成成功。
- 功能自动启动：装好后不用任何调试，电路板会自动识别 UPS 的功率参数和电池数量，直接启动控制功能 —— 比如自动匹配 1000VA UPS 的电力转换参数，自动给 1 节电池充电，不用人工干预，省心省力。
- 维护方便快捷：日常使用中，通过 UPS 面板就能查看运行状态（绿灯亮 = 正常，红灯亮 = 故障）；若 UPS 出现问题（比如不能切换备用电源），先检查电路板接线是否松动，若接线正常，直接更换新板即可，普通人 10 分钟内就能完成操作，不用找专业维修人员。
- 安全防护到位：自带电池过充保护，避免电池因长期满电损坏；遇到负载过载（比如接太多设备），会自动切断输出，保护 UPS 和后端设备，故障排除后重新通电就能恢复，不用担心设备烧毁。
比如在实验室的 800VA UPS 设备中，集成 0P1931 电路板后，它会实时监测供电状态：当实验室主电源电压波动时，电路板会稳定输出电压，确保小型分析仪器正常工作；若主电源断电，会在 10 毫秒内切换到备用电池供电，让仪器能完成当前检测，避免样品数据丢失。
四、同系列相关型号推荐
型号 | 核心差异及适用场景 |
Gutor 0P1932 | 适配 UPS 功率略大（800VA-2500VA）—— 适合稍大的轻量型场景，比如小型装配线的 1500VA UPS，保护 1 台 PLC+1 台 HMI+3 个传感器。 |
Gutor 0P1930 | 适配超小功率 UPS（300VA-800VA）—— 适合微型场景，比如实验室的 500VA UPS，保护 1 台小型分析仪器和 1 台数据记录仪。 |
Gutor 0P1931A | 带 RS485 通信接口 —— 可连接小型中控屏，远程查看 UPS 状态（如电池电量、输出电压），适合无人值守的小型机房（比如偏远车间的控制站）。 |
Gutor 0P1931B | 宽温增强版（-20℃ to +60℃）—— 适合极端温度场景，比如北方冬季户外的小型输料泵 UPS、南方高温车间的传感器供电 UPS。 |
Gutor 0P1933 | 带电池容量提示功能 —— 通过 UPS 面板显示电池剩余电量（如 “满电”“半电”），方便提前更换电池，适合对供电时间敏感的场景（如医疗样品检测设备）。 |
Gutor 0P1931C | 超微型设计（100mm×60mm×18mm）—— 适合空间极紧张的 UPS 设备，比如装在机器人控制箱里的 500VA UPS，节省内部空间。 |
Gutor 0P1934 | 基础防护增强版（IP30 防护等级）—— 能防粉尘堆积，适合多尘场景，比如矿山的小型控制站 UPS、机械厂的传感器供电 UPS。 |
