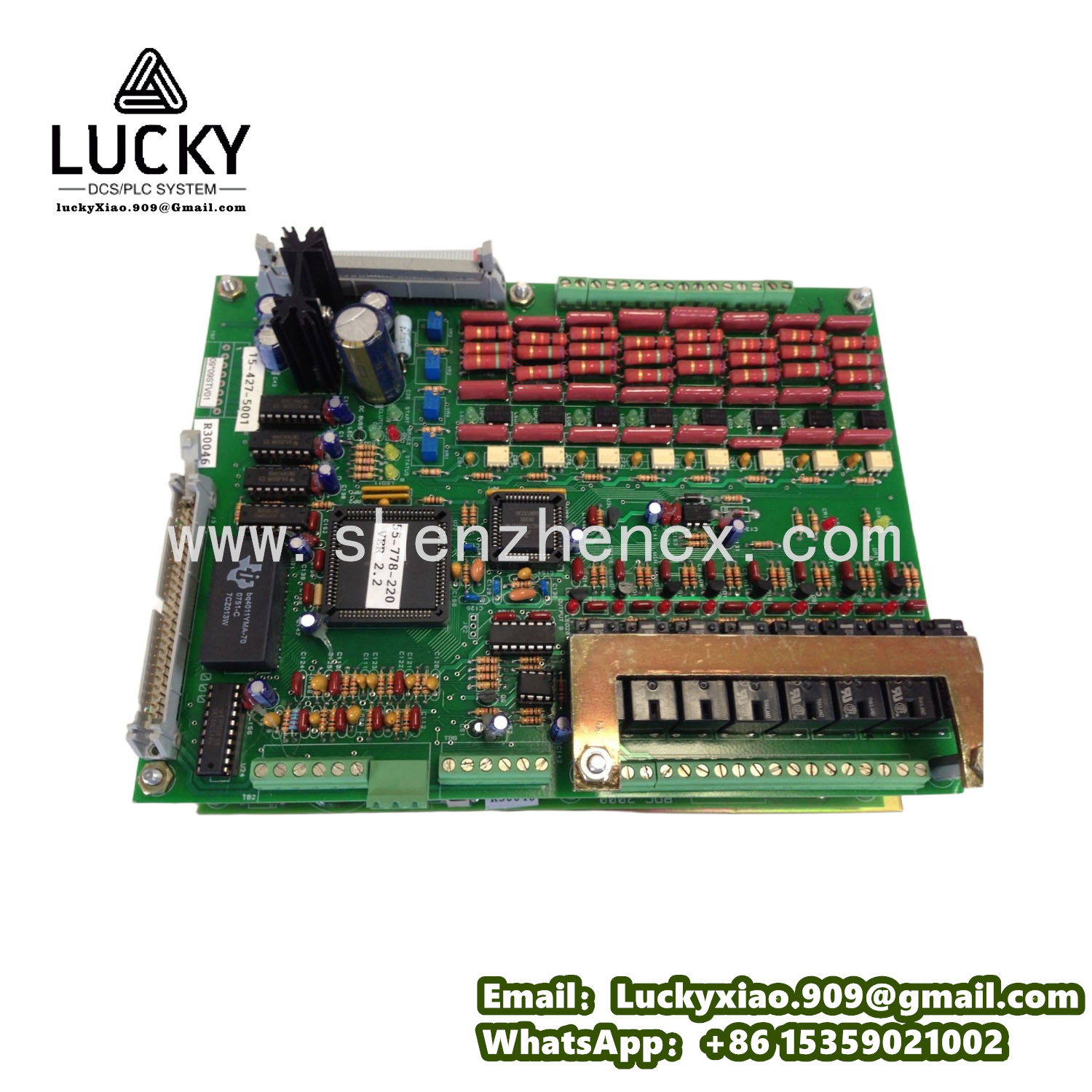

DSI DYNAMATIC 15-2500-5001 动态信号调理模块
- 品牌：DSI DYNAMATIC
- 型号：15-2500-5001
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
DSI DYNAMATIC 15-2500-5001 工业级动态信号调理模块
一、产品说明
DSI DYNAMATIC 15-2500-5001 是 DSI（Dynamic Signal Instruments）专为工业场景动态信号精准调理与传输设计的核心模块，相当于动态信号处理系统的 “信号优化中枢”，主要适配工业振动监测、声学分析、力与应变测试、设备状态诊断等场景（如旋转机械振动信号采集、桥梁结构应变监测、汽车零部件声学测试、电机运行状态振动分析）。
其核心功能是 “对工业现场的微弱动态信号（如振动、应变、声学信号）进行放大、滤波、降噪处理，将不稳定的原始信号转换为标准、稳定的可采集信号，传输至数据采集卡或分析仪，同时抑制现场电磁干扰，确保信号采集的准确性与可靠性”。比如在电机振动监测系统中，电机运行产生的微弱振动信号（mV 级）易受车间电磁干扰，模块通过 1000 倍精准放大与 20Hz~10kHz 带通滤波，将信号转换为 0~5V 标准信号，传输至数据采集仪；若信号超阈值，模块还能触发报警，提醒运维人员排查电机异常。
它的实用优势在动态信号处理场景中尤为突出：
- 高精度信号调理：信号放大倍数可在 1~10000 倍范围内可调，放大精度≤±0.1%，能精准放大 mV 级甚至 μV 级微弱信号；滤波带宽支持 1Hz~100kHz 可调，可根据信号频率特性定制滤波范围，有效滤除杂波干扰，确保信号保真度。
- 强抗干扰能力：采用差分输入设计与电磁屏蔽技术，能抵御工业现场电机、变频器产生的共模干扰与电磁辐射，共模抑制比（CMRR）≥100dB，避免干扰信号混入原始动态信号，确保采集数据可靠（如振动峰值、应变幅值测量误差≤1%）。
- 宽场景适配性：支持振动（加速度、速度、位移）、应变、声学、力等多种动态信号类型，输入信号范围覆盖 ±1mV~±10V，可对接加速度传感器、应变片、麦克风、力传感器等多种前端采集设备，无需更换模块即可适配不同测试需求。
- 易操作与集成：配备旋钮与指示灯，可本地调节放大倍数、滤波参数，实时显示模块工作状态；采用标准化 DIN 导轨安装，尺寸小巧（适配工业控制柜），支持 4~20mA 电流环或 0~10V 电压信号输出，能无缝对接主流数据采集系统（如 NI、Keysight 数据采集卡），集成时间缩短至 30 分钟内。
比如在桥梁结构健康监测项目中，DSI DYNAMATIC 15-2500-5001 对接桥梁应变片，将车辆通行产生的 ±5mV 微弱应变信号放大 500 倍至 ±2.5V，通过 50Hz 工频滤波（滤除电网干扰）后传输至远程数据采集系统；系统根据调理后的信号分析桥梁应变变化，若应变超安全阈值，立即触发预警，避免桥梁结构损坏。
二、关键技术参数
参数类别 | 具体细节 |
适配场景 | 工业振动监测、结构应变测试、声学分析、力信号采集、设备状态诊断 |
输入参数 | 输入信号类型：差分电压信号（适配振动、应变、声学、力传感器）；输入范围：±1mV~±10V；输入阻抗：≥10MΩ（电压输入）、≤10Ω（电流输入） |
调理性能 | 放大倍数：1~10000 倍（可调，步长 1 倍）；放大精度：≤±0.1%（满量程）；滤波类型：低通、高通、带通、带阻（可选）；滤波带宽：1Hz~100kHz（可调）；共模抑制比（CMRR）：≥100dB（50Hz 时） |
输出参数 | 输出信号类型：0~5V DC、0~10V DC 或 4~20mA DC（可选）；输出精度：≤±0.2%（满量程）；输出阻抗：≤100Ω；信号响应时间：≤1ms（阶跃信号） |
保护功能 | 输入过压保护（≥±15V 时钳位）；输出短路保护（短路时输出电流≤50mA，无损坏）；模块过温保护（≥85℃时停止输出，温度恢复后自动重启） |
工作环境 | 温度：-20℃~+60℃（无凝露）；相对湿度：5%~95%（无凝露）；振动：10~200Hz，加速度 10m/s²；防护等级：IP20（需安装在控制柜内） |
供电与通信 | 供电电压：24V DC±10%；功耗：典型 5W，最大 8W；通信接口：1 路 RS485（Modbus-RTU），支持远程调节参数与状态监测 |
尺寸与重量 | 尺寸：120mm×80mm×35mm（长 × 宽 × 高，DIN 导轨安装）；重量：约 200g |
认证标准 | CE 认证、UL 认证、IEC 61000-6-2 工业抗干扰标准、ISO 10816 振动测量标准 |
三、系统集成说明
DSI DYNAMATIC 15-2500-5001 是工业动态信号处理系统的 “核心调理单元”，集成（部署）需遵循动态信号采集系统安装规范：
- 安装步骤（含安全注意事项）：第一步，选择安装位置：在控制柜内远离强电磁干扰源（如变频器、大功率电机）的区域，通过 DIN 导轨固定模块，预留 3cm 以上通风间隙，防止模块过热影响精度；第二步，供电接线：接入 24V DC 电源，注意正负极极性（反接会烧毁模块），电源回路串联 1A 保险丝，增强过流保护；第三步，输入接线：将前端传感器（如加速度传感器、应变片）的差分信号线接入模块输入端子，确保正负极对应（避免信号反相），信号线选用屏蔽双绞线（减少干扰），屏蔽层单端接地；第四步，输出接线：根据后端数据采集设备需求，连接模块输出端子至数据采集卡（如 0~5V 输出接采集卡模拟量输入口），输出线缆同样选用屏蔽线；第五步，参数配置：通过本地旋钮调节放大倍数与滤波带宽（如振动信号设为 100 倍放大、10Hz~1kHz 带通滤波），或通过 RS485 连接上位机，用专用软件远程设置参数；第六步，信号测试：给传感器施加标准信号（如用振动台产生 50Hz、1mV 振动信号），查看模块输出是否为设定的标准信号（如 100 倍放大后应为 0.1V），确认调理功能正常；第七步，带载运行：接入实际工业设备（如电机、桥梁应变片），采集调理后的信号，分析信号是否无杂波、幅值准确，无异常则集成完成。
- 日常维护要点：每月检查模块供电电压（确保在 21.6V~26.4V 范围内）；清洁模块接线端子与外壳，避免灰尘堆积导致接触不良；每季度用标准信号源校准放大精度与滤波带宽，确保调理性能稳定；备份模块参数配置（如不同传感器的放大倍数、滤波参数），防止参数丢失；若模块输出异常，先检查输入信号是否正常、接线是否松动，再排查是否存在强干扰源，必要时重新校准参数。
比如在汽车零部件声学测试实验室中，集成 DSI DYNAMATIC 15-2500-5001 后，对接麦克风传感器，将零部件运行产生的 ±2mV 声学信号放大 2500 倍至 ±5V，通过 20Hz~20kHz 带通滤波（模拟人耳听觉范围）后传输至声学分析仪；分析仪根据调理后的信号计算噪声分贝值与频率谱，判断零部件声学性能是否达标，测试误差控制在 ±0.5dB 内，确保测试结果可靠。
四、同系列相关型号推荐
型号 | 核心差异及适用场景 |
DSI DYNAMATIC 15-2500-5002 | 多通道型 —— 支持 4 路独立信号调理，每路放大倍数与滤波参数可单独设置，适配多传感器同步采集（如电机多点位振动监测、多应变片结构测试） |
DSI DYNAMATIC 15-2500-5003 | 高频调理型 —— 滤波带宽扩展至 1Hz~1MHz，支持高频动态信号（如高速旋转机械振动、超声信号），适配高频测试场景（如航空发动机振动监测） |
DSI DYNAMATIC 15-2500-5004 | 低噪声型 —— 等效输入噪声≤1nV/√Hz，采用低噪声放大芯片，适配超微弱信号调理（如生物力学信号采集、高精度应变测试） |
DSI DYNAMATIC 15-2500-5005 | 防爆型 —— 通过 ATEX Zone 2 防爆认证，外壳防护等级 IP54，适配易燃易爆环境（如化工设备振动监测、油气管道应变测试） |
DSI DYNAMATIC 15-2500-5006 | 宽温型 —— 工作温度扩展至 - 40℃~+70℃，采用低温启动与高温散热设计，适配极端温度环境（如寒冷地区风电设备振动监测、高温窑炉应变测试） |
DSI DYNAMATIC 15-2500-5007 | 以太网型 —— 新增以太网接口（Modbus-TCP），支持远程实时监控与参数调节，适配分布式测试系统（如大型厂房多设备振动联网监测） |
DSI DYNAMATIC 15-2500-5008 | 电流输入型 —— 支持 4~20mA 电流信号输入（适配电流型传感器），放大倍数 1~1000 倍，适配工业电流型动态传感器（如电流输出型加速度计） |
DSI DYNAMATIC 15-2500-5009 | 低成本基础型 —— 固定放大倍数（10/100/1000 倍可选）、固定滤波带宽（10Hz~10kHz），价格更低，适配标准化测试场景（如批量电机振动检测） |
