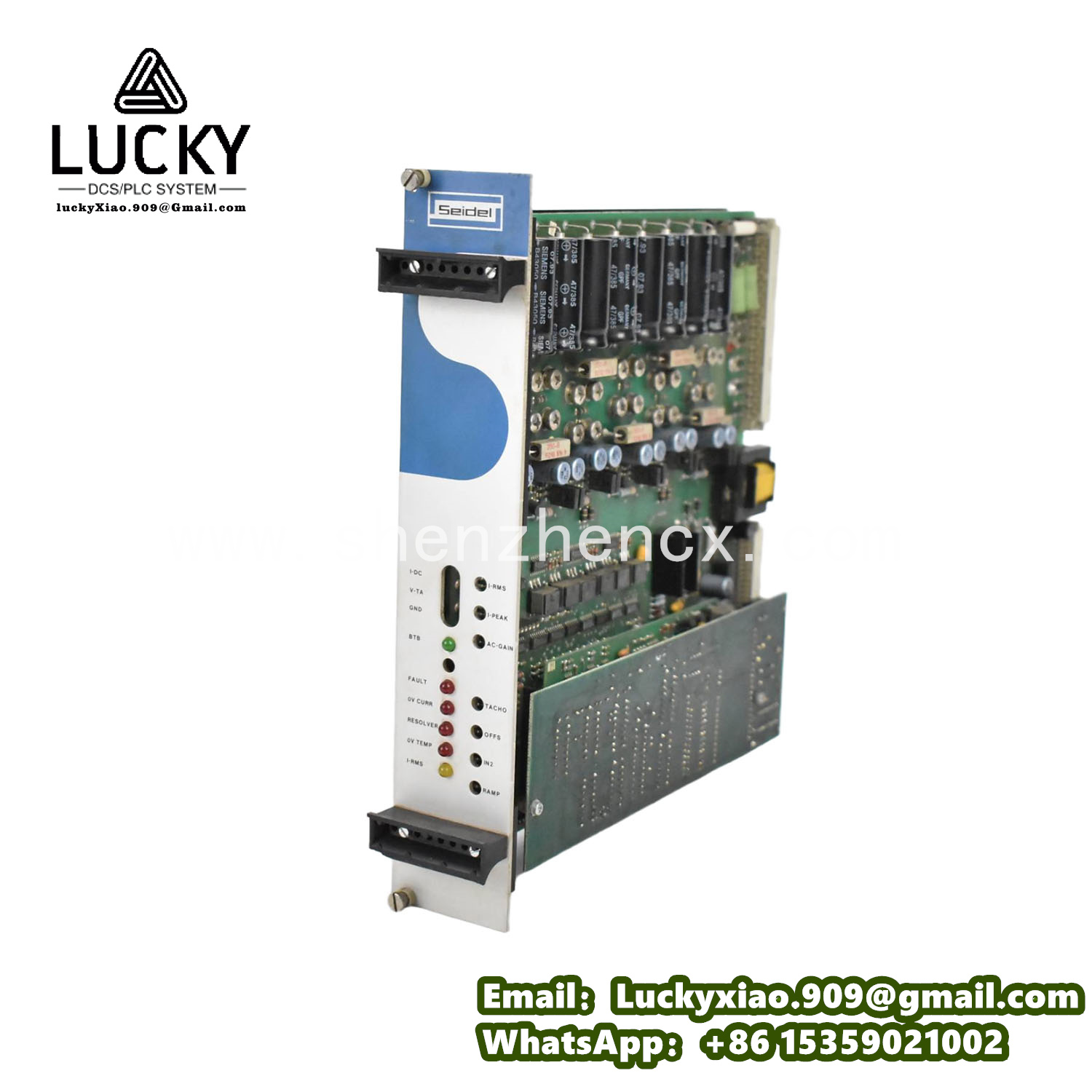

SEIDEL 65WKS-M310-22 模拟量输入安全栅
- 品牌：SEIDEL
- 型号：65WKS-M310-22
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
SEIDEL 65WKS-M310-22 安全栅
一、产品说明
SEIDEL 65WKS-M310-22是德国赛德尔（SEIDEL）旗下的模拟量输入安全栅，相当于工业防爆系统中的“安全卫士”，主要用于连接危险区域（如化工防爆区）的传感器和安全区域的控制系统（如DCS、PLC），通过限流、限压技术阻断危险能量进入易燃易爆环境，同时精准传输传感器的模拟量信号，确保生产过程安全与数据监测可靠。
它的核心功能是“在危险区与安全区之间建立隔离屏障，接收危险区传感器的4-20mA模拟信号，经过安全栅内部的限流限压电路处理后，将信号无失真地传输至安全区控制系统；当危险区出现线路短路、过压等异常时，立即切断能量传输，防止产生电火花引发爆炸；同时具备信号隔离功能，避免干扰信号影响数据传输精度”。比如在油气田井口压力监测中，65WKS-M310-22连接井口压力传感器与中控室DCS，既保证压力数据实时上传，又阻止安全区的危险电压进入井口防爆区。
在工业防爆场景中，它的实用优势尤为突出：
- 防爆等级高：符合IECEx、ATEX防爆标准，本质安全型设计，防爆等级达Ex ia IIC T6 Ga，可直接用于化工、油气等0区、1区极高风险防爆环境，从源头杜绝安全隐患。
- 信号传输精准：采用磁隔离技术，信号传输精度≤±0.1%，能完整保留传感器的细微信号变化（如压力从5MPa波动至5.001MPa），避免数据失真影响控制决策。
- 双重保护设计：兼具过流保护（≤30mA）和过压保护（≤30V）功能，当线路出现短路或安全区电压异常时，响应时间≤1μs，瞬间切断能量通道，保护危险区设备。
- 安装使用便捷：标准DIN导轨安装，无需额外固定配件；接线端子采用弹簧压接设计，接线牢固且便于后期维护，无需专业工具即可完成接线。
以化工反应釜温度监测系统为例，10台65WKS-M310-22安全栅分别连接10台反应釜的K型热电偶传感器（安装于0区防爆区）与中控室PLC。当某台传感器线路意外短路时，对应安全栅立即触发过流保护，切断危险区与安全区的能量连接，既避免反应釜区域出现电火花，又不影响其他安全栅的正常工作，保障生产连续与安全。
二、关键技术参数
参数类别 | 具体细节 |
|---|---|
适配场景 | 化工、油气、制药、煤矿等防爆行业的温度、压力、流量信号传输，适配4-20mA模拟量传感器 |
信号类型 | 输入：4-20mA DC（危险区传感器信号）；输出：4-20mA DC（安全区控制系统信号） |
防爆性能 | 防爆等级：Ex ia IIC T6 Ga；防护等级：IP20；适用危险区域：0区、1区、2区 |
传输性能 | 传输精度：≤±0.1%满量程；温漂：≤0.01%满量程/℃；响应时间：≤1ms |
保护功能 | 过流保护：≤30mA DC；过压保护：≤30V DC；极性反接保护：支持 |
供电要求 | 供电电压：24V DC±10%；功耗：≤1.2W（单台） |
隔离性能 | 隔离方式：磁隔离；隔离电压：危险区-安全区≥2500V AC（1分钟） |
环境参数 | 工作温度：-20℃~+60℃；相对湿度：5%~95%（无凝露）；存储温度：-40℃~+85℃ |
物理规格 | 尺寸：12.5mm×115mm×100mm（宽×高×深）；重量：约80g；安装方式：35mm DIN导轨安装 |
认证标准 | IECEx认证、ATEX认证、UL认证、CSA认证、CNEx（中国防爆）认证 |
三、系统集成说明
SEIDEL 65WKS-M310-22是防爆控制系统的“安全隔离枢纽”，集成需严格遵循防爆电气安装规范，核心步骤及注意事项如下：
1. 集成步骤（含安全要点）
- 防爆准备：确认安装区域防爆等级与安全栅匹配（如0区需Ex ia IIC等级）；施工人员需具备防爆电气操作资质，现场严禁携带火种，切断相关设备电源。
- 安全栅安装：将安全栅卡扣固定在安全区控制柜的35mm DIN导轨上，安装位置远离电源模块和大功率设备（减少电磁干扰），安全栅之间间距≥5mm（利于散热）。
- 接线连接：严格区分“危险区接线端”与“安全区接线端”——危险区端连接防爆区传感器（需用防爆线缆），安全区端连接控制系统（如PLC输入模块），供电线单独接入24V DC电源，严禁混接。
- 线路检查：用万用表检测传感器线路电阻（正常应≥100Ω），确认无短路；检查安全栅接线是否牢固，危险区线缆是否采用防爆密封接头，避免气体泄漏进入控制柜。
- 通电测试：先接通安全栅24V DC电源，观察电源指示灯（绿灯亮为正常）；再接通传感器电源，测量安全区输出信号（如传感器输出12mA，安全栅输出应一致），确认信号传输无偏差。
- 防爆验收：检查危险区接线盒密封是否完好，安全栅与传感器的匹配电阻是否符合要求，通过防爆验收后，系统方可投入使用。
2. 日常维护要点
- 每日通过安全栅电源指示灯和控制系统信号状态，确认设备工作正常，无信号中断或异常波动。
- 每月检查接线端子是否松动（尤其危险区线缆，避免振动导致虚接），用干布清洁安全栅表面灰尘，严禁用湿布或金属工具触碰接线端子。
- 每季度用标准信号发生器测试传输精度：向危险区输入端输入4mA、12mA、20mA信号，测量安全区输出端信号，误差应≤±0.1%，超差则需检查线路或更换安全栅。
- 定期检查防爆区域的线缆绝缘层是否破损，密封接头是否老化，发现问题及时更换，避免防爆性能失效。
- 若出现信号中断，先排查传感器是否正常（用万用表测传感器输出），再检查安全栅供电电压，最后测量安全栅输入输出信号，定位故障源头。
示例：在油气田集输站压力监测系统中，20台65WKS-M310-22安全栅分别连接20个井口压力传感器（0区防爆）与站控室DCS。当某口井压力传感器输出8mA（对应压力4MPa）时，安全栅精准将信号传输至DCS，显示压力4MPa±0.004MPa；若该传感器线路意外短路，安全栅立即触发过流保护，DCS收到故障报警，操作人员可远程切断该井的传输阀门，避免安全风险。
四、同品牌相关型号推荐
赛德尔安全栅按信号类型、功能特性划分多个系列，可根据防爆等级和传输需求选择，核心推荐如下：
型号 | 核心差异及适用场景 |
|---|---|
SEIDEL 65WKS-M320-22 | 双通路型，1台设备支持2路4-20mA信号传输，适合传感器密集的场景（如化工反应釜群），节省控制柜空间 |
SEIDEL 65WKS-T310-22 | 热电阻专用型，直接接收PT100、Cu50热电阻信号，无需额外变送器，适合防爆区温度监测（如窑炉温度） |
SEIDEL 65WKS-D310-22 | 数字量输入型，适配防爆区接近开关、限位开关的开关量信号，用于设备启停状态监测，防爆等级Ex ia IIC T6 Ga |
SEIDEL 65WKS-M310-23 | 高温适配型，工作温度扩展至-40℃~+85℃，适合冶金厂高温车间或北方寒冷地区户外防爆控制柜 |
SEIDEL 65WKS-M410-22 | 总线通信型，支持HART协议，可通过总线远程配置安全栅参数，适合智慧工厂防爆区的集中管理 |
SEIDEL 65WKS-M310-21 | 经济型，防爆等级Ex ia IIB T6 Ga，适合天然气、丙烷等IIB类气体环境，成本低于IIC类型号 |
SEIDEL 65WKS-M310-24 | 本安增强型，隔离电压提升至5000V AC，适合高压防爆环境（如化工高压反应釜），安全性能更优 |
