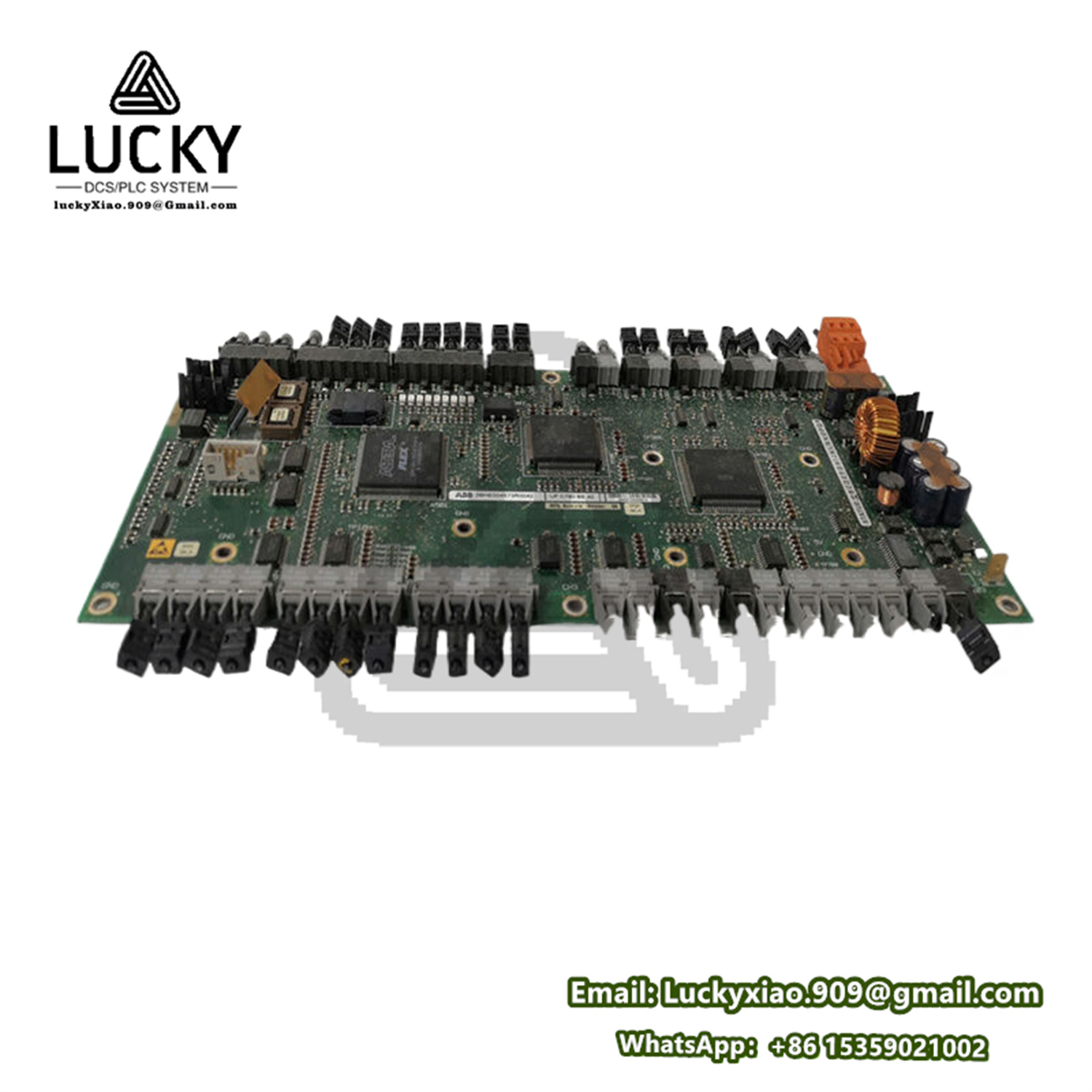

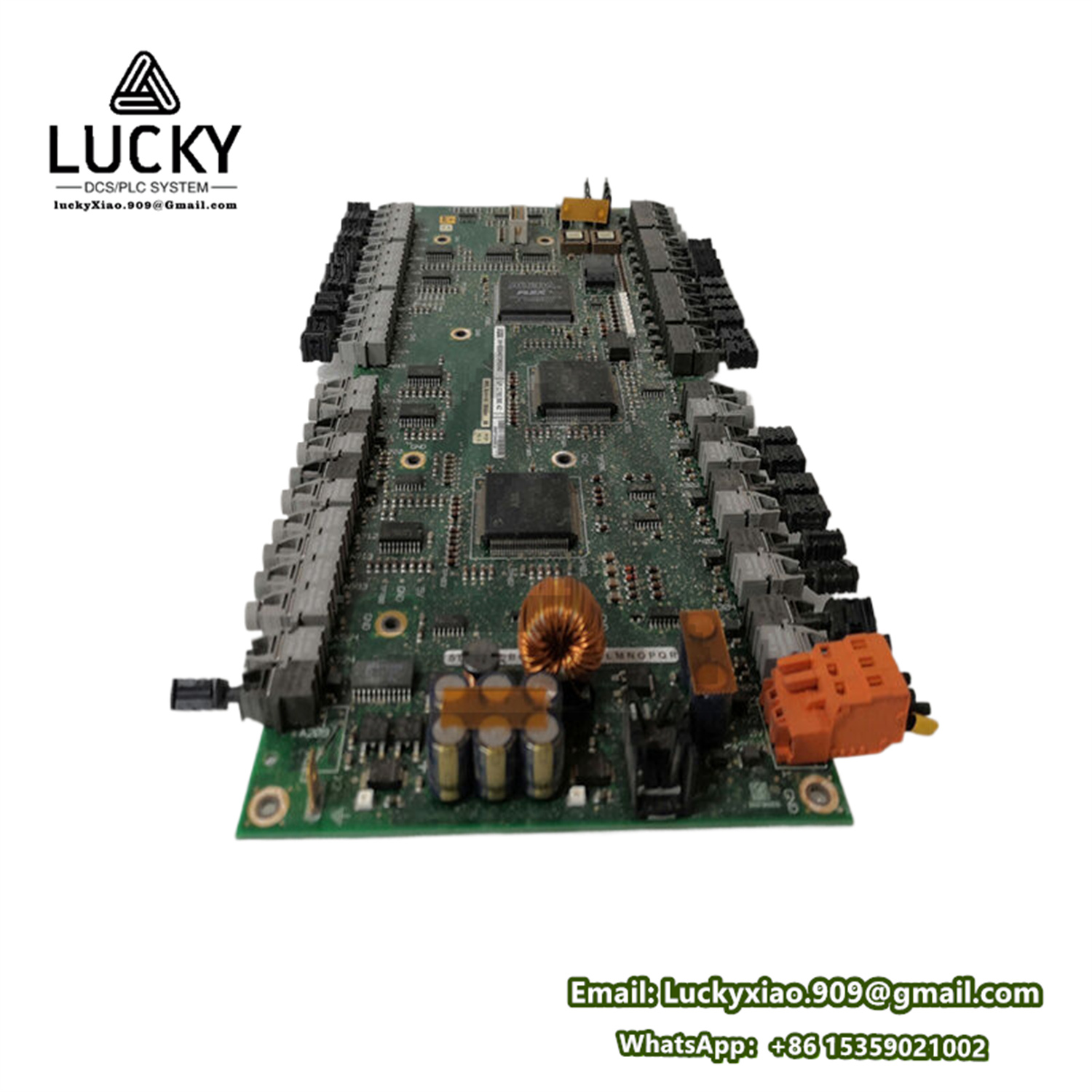

ABB UFC760BE143 3BHE004573R0143 变频器控制单元产品详情

产品概述

ABB UFC760BE143 3BHE004573R0143 是一款高性能变频器控制单元，隶属于ABB ACS880系列，专为工业电机驱动与复杂过程控制设计。该模块以直接转矩控制（DTC）技术、多协议通信集成及模块化冗余架构为核心优势，适用于风机、泵类、压缩机等重载设备的精准调速与能效优化，满足严苛工业环境下的高可靠性需求。

核心参数与技术规格

1. 电气性能

• 输入特性：
  • 输入电压：380-480V AC（三相，±10%，50/60Hz自适应）
  • 输入电流：145A（持续），180A（过载1分钟，每10分钟一次）
  • 输入功率因数：≥0.98（全负载范围，无需功率因数补偿）
• 输出特性：
  • 输出电压：0-480V AC（矢量控制，支持V/F与DTC模式切换）
  • 输出频率：0-300Hz（分辨率0.01Hz，精度±0.05%）
  • 总谐波畸变率（THD）：≤3%（满载时，符合IEEE 519标准）
  • 效率：≥98%（含滤波损耗，25%-100%负载区间）

2. 硬件配置

• 主控芯片：
  • 双核ARM Cortex-A15处理器（主频1.8GHz）
  • FPGA协处理器（硬件加速控制算法，响应时间≤1ms）
• 存储容量：
  • 运行内存：2GB DDR4（实时多任务处理）
  • 程序存储：1GB Flash（支持SD卡扩展至128GB，用于数据日志与配置备份）
• I/O接口：
  • 数字量输入：12路（24V DC，可配置为脉冲计数或状态监测）
  • 模拟量输入：4路（0-10V/4-20mA，±0.1%精度）
  • 继电器输出：6路（5A @ 250V AC，机械寿命≥2,000,000次）

3. 通信与网络

• 通信接口：
  • 以太网：2×千兆端口（支持Profinet、EtherNet/IP、Modbus TCP协议）
  • 光纤通道：1×SFP插槽（可选，支持冗余环网，传输延迟<0.5ms）
  • 现场总线：2×RS-485（兼容BACnet MS/TP、CANopen协议）
• 协议兼容性：
  • OPC UA、IEC 61850（需扩展模块）
  • 与ABB Ability™平台无缝集成（支持云端数据可视化管理）

4. 保护与可靠性

• 保护功能：
  • 过流保护（OCP）：硬件级快速关断（响应时间<2μs）
  • 过温保护：IGBT结温实时监测（阈值150°C，精度±0.5°C）
  • 输入缺相/输出短路保护：自诊断触发报警并隔离故障
• 冗余设计：
  • 双控制单元热备（切换时间<5ms，N+1冗余配置）
  • 内置超级电容（后备时间≥100ms，应对瞬时断电）

5. 环境适应性

• 工作温度：-25°C 至 +55°C（无降额运行，55°C以上强制风冷）
• 防护等级：IP21（标准机柜安装）/ IP55（可选全密封模块）
• 抗振动/冲击：
  • 振动：5-150Hz，3g（IEC 60068-2-6）
  • 冲击：15g，11ms（IEC 60068-2-27）
• 湿度范围：5-95% RH（无冷凝）

6. 安全认证

• 通过CE、UL 61800-5-1、IEC 61800-7-201认证，符合ISO 13849-1功能安全标准（PL e级）。

产品优势

1. 动态响应卓越：直接转矩控制（DTC）技术，转矩阶跃响应时间≤3ms，满足高精度工艺控制需求。
2. 能效管理智能：内置AI能效优化算法，根据负载特性动态调整运行参数，综合节电20%-35%。
3. 模块化维护：支持在线热插拔更换控制单元，系统停机时间减少90%。
4. 预置应用宏：集成风机、泵类、压缩机专用控制程序，调试效率提升60%。
