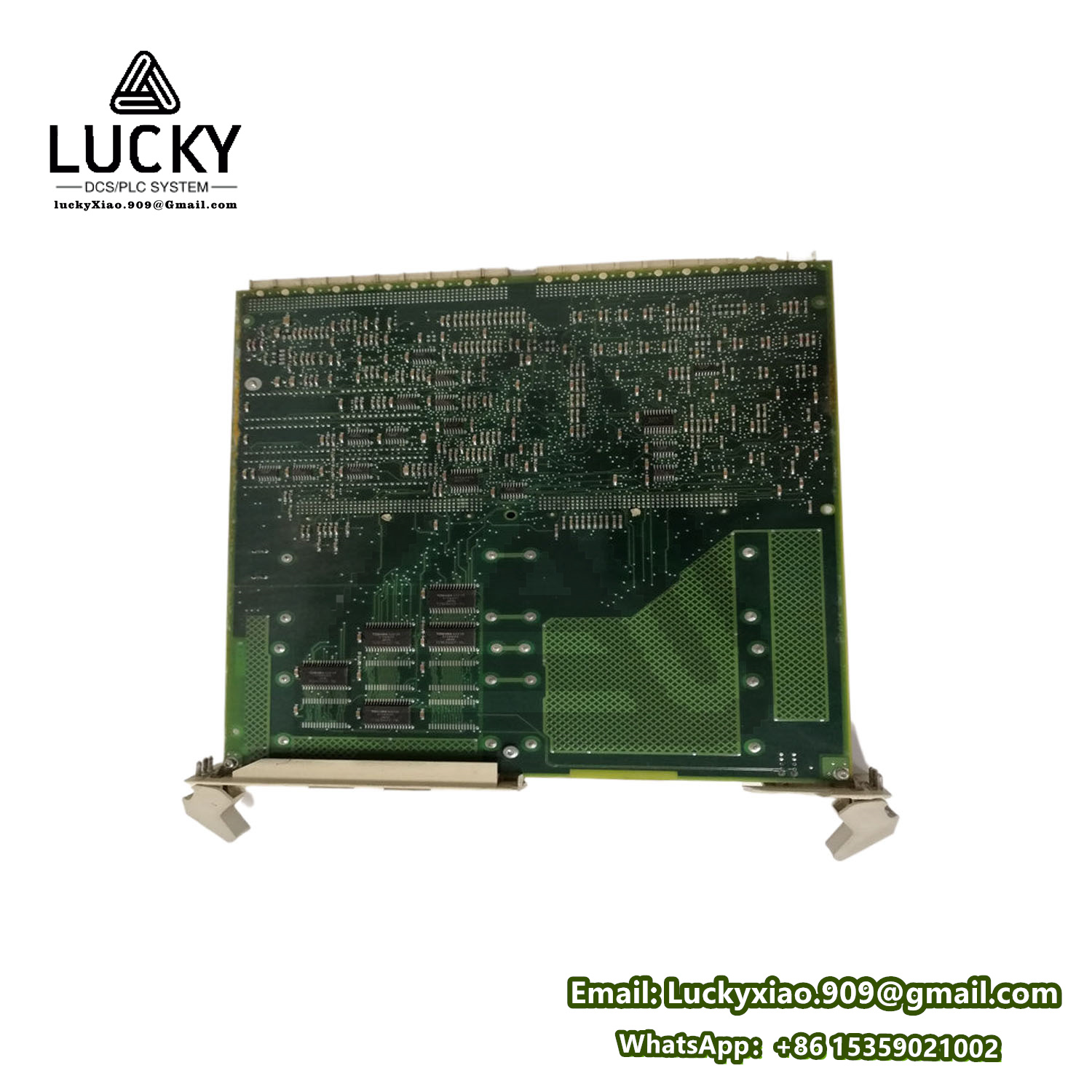

ABB SC520 3BSE003816R1 数字量输入模块
- 品牌：ABB
- 型号：SC520 3BSE003816R1
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB SC520 3BSE003816R1 数字量输入模块产品详情
产品概述
ABB SC520 3BSE003816R1 是一款高可靠性数字量输入模块，隶属于ABB AC 500系列PLC的扩展I/O模块家族。该模块专为工业自动化控制系统设计，用于采集现场开关量信号（如按钮、传感器、限位开关等），以高精度、快速响应及强抗干扰能力为核心优势，适用于制造业、能源管理及过程控制领域。
核心参数与技术规格
1. 电气性能
- 输入通道：16通道（独立隔离，支持干接点/湿接点输入）
- 输入类型：
- 干接点：无源触点（机械开关、继电器触点）
- 湿接点：24V DC（范围18-30V DC，漏电流≤2mA）
- 输入响应时间：
- ON状态检测：≤1ms（信号电压≥15V DC时）
- OFF状态检测：≤5ms（信号电压≤5V DC时）
- 隔离性能：
- 通道间隔离电压：500V AC（持续1分钟）
- 模块与背板隔离：1500V AC（增强系统安全性）
2. 机械与接口设计
- 模块尺寸：110mm（宽）× 115mm（高）× 35mm（深）（紧凑型设计）
- 安装方式：DIN导轨安装（符合EN 60715标准，支持热插拔）
- 接线端子：
- 端子类型：可插拔螺钉端子（导线截面0.2-2.5mm²）
- 接线方式：支持前连接器快速接线（节省安装时间）
- LED指示：每通道独立LED状态指示（绿色-输入有效，红色-故障）
3. 环境适应性
- 工作温度：-25°C 至 +60°C（无降额运行，60°C以上需降容至80%负载）
- 存储温度：-40°C 至 +85°C
- 防护等级：IP20（标准机柜安装，防尘防潮）
- 抗干扰能力：
- EMC抗扰度：符合IEC 61000-4-2（4kV静电放电）、IEC 61000-4-4（4kV脉冲群）
- 抗振动：5-150Hz，5g（IEC 60068-2-6）
- 抗冲击：50g，11ms（IEC 60068-2-27）
4. 通信与兼容性
- 总线接口：通过ABB AC 500系列背板总线通信（传输速率10Mbps）
- 协议支持：兼容Profibus DP、Modbus RTU/TCP（需配合通信适配模块）
- 系统扩展：最大支持64个I/O模块扩展（单个PLC系统）
5. 安全认证
- 通过CE、UL 61010-1、IEC 61131-2认证，符合EN 50178（工业电子设备标准）。
