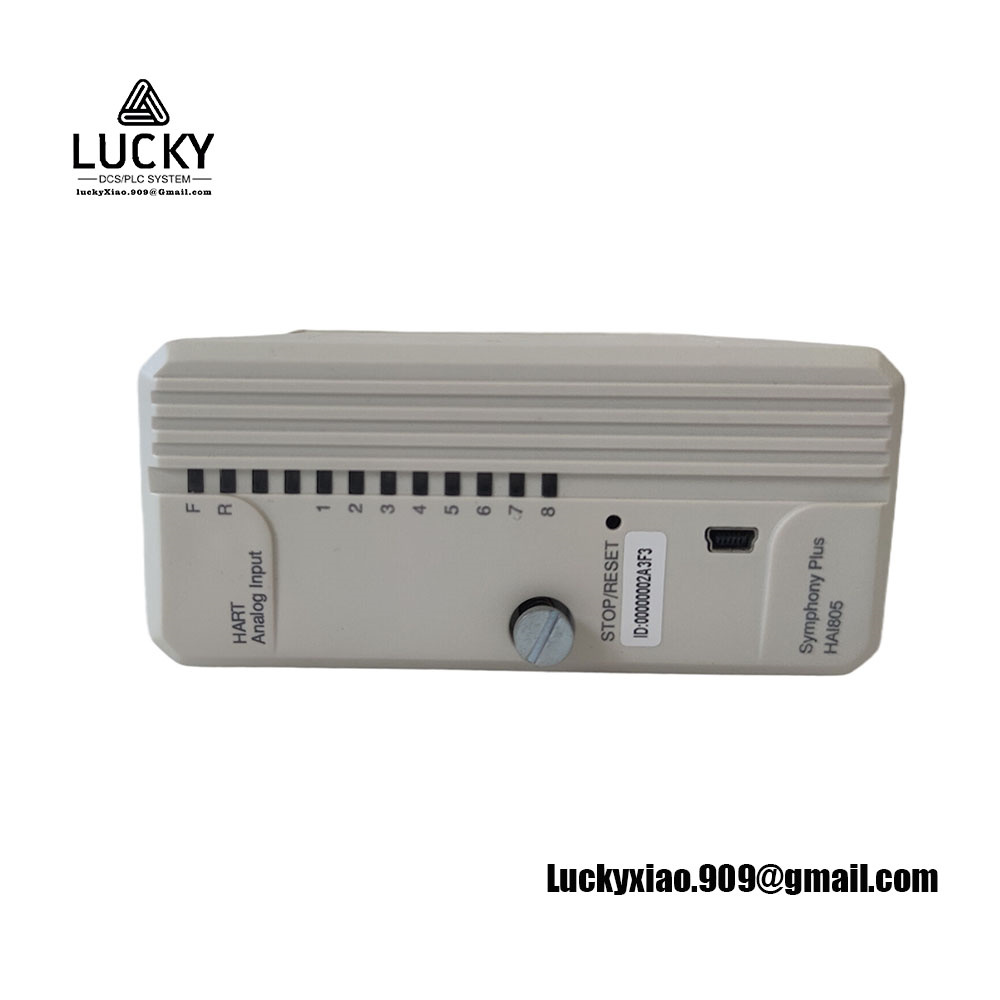

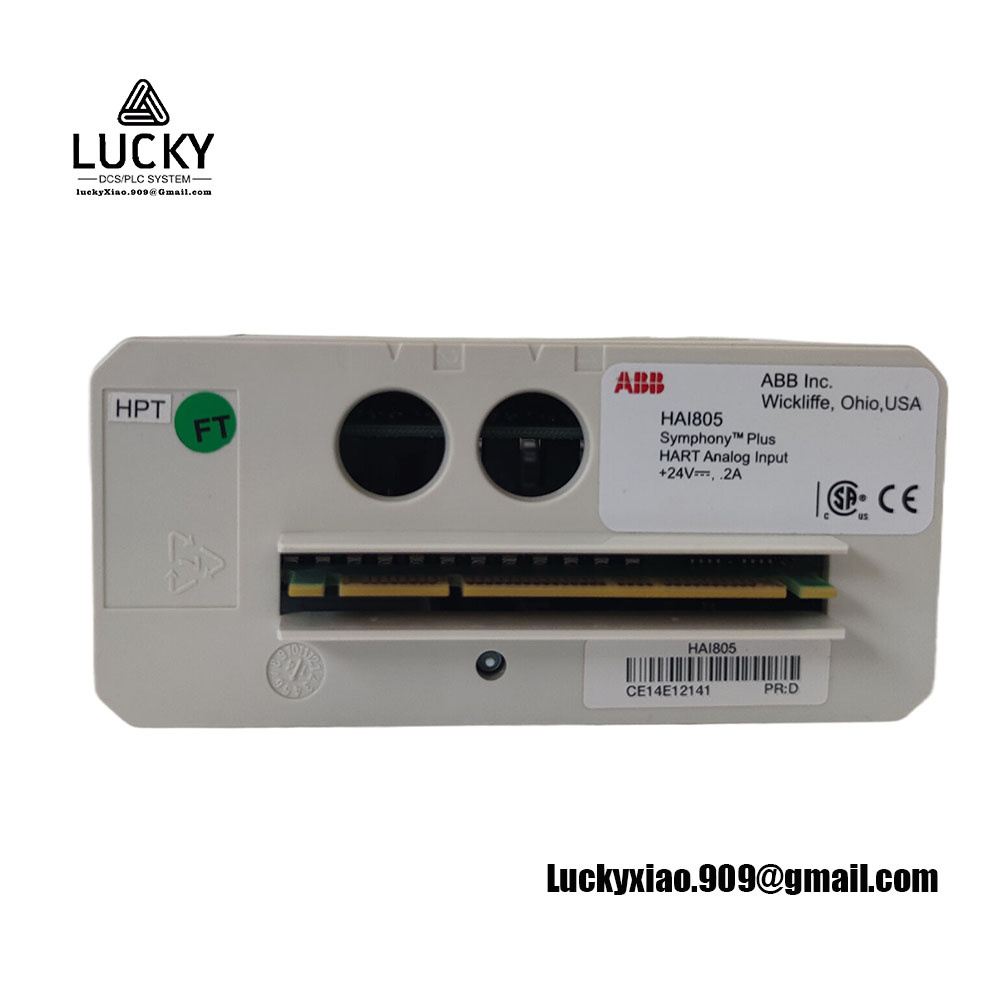

ABB HAI805 模拟量输入模块
- 品牌：ABB
- 型号：HAI805
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB HAI805 模拟量输入模块产品详情
产品概述
ABB HAI805 是一款高精度模拟量输入模块，专为工业自动化控制系统设计，用于采集现场传感器信号（如温度、压力、流量等模拟量信号）。该模块以高分辨率、强抗干扰能力及模块化扩展为核心优势，适用于电力、石油化工、水处理等行业的实时数据采集与过程控制。
核心参数与技术规格
1. 电气性能
- 输入通道：8通道（差分输入，通道间电气隔离）
- 输入类型：
- 电压输入：±10V DC、0-10V DC（分辨率16位，精度±0.05% FS）
- 电流输入：4-20mA、0-20mA（分辨率16位，精度±0.1% FS）
- 热电阻/热电偶：支持PT100、PT1000、J/K型热电偶（需配置适配端子）
- 采样速率：1000次/秒（全通道同步采样）
- 共模抑制比（CMRR）：≥120dB（50/60Hz）
2. 通信与接口
- 总线接口：
- Profibus DP：传输速率12Mbps（符合EN 50170标准）
- Modbus RTU：RS-485接口，波特率9.6k-115.2kbps
- 模块扩展：支持ABB Advant OCS系统扩展，最多级联32个模块
- 诊断功能：
- 断线检测（4-20mA输入时，检测阈值≤3.5mA）
- 超量程报警（LED指示灯与软件报警输出）
3. 环境适应性
- 工作温度：-25°C 至 +70°C（无降额运行，70°C以上需降容至75%精度）
- 存储温度：-40°C 至 +85°C
- 防护等级：IP20（标准机柜安装） / IP65（可选防护外壳）
- 抗干扰能力：
- EMC抗扰度：IEC 61000-4-2（8kV静电放电）、IEC 61000-4-4（4kV脉冲群）
- 抗振动：5-150Hz，5g（IEC 60068-2-6）
- 抗冲击：50g，11ms（IEC 60068-2-27）
4. 机械与安装参数
- 尺寸：120mm（宽）× 110mm（高）× 30mm（深）（紧凑型设计）
- 安装方式：DIN导轨安装（符合EN 60715标准，支持热插拔）
- 接线端子：
- 类型：可插拔弹簧夹端子（导线截面0.2-2.5mm²）
- 隔离：通道间隔离电压500V AC，模块与系统隔离1500V AC
5. 安全认证
- 通过CE、UL 61010-1、IEC 61326-3-1（工业环境EMC标准）认证。
