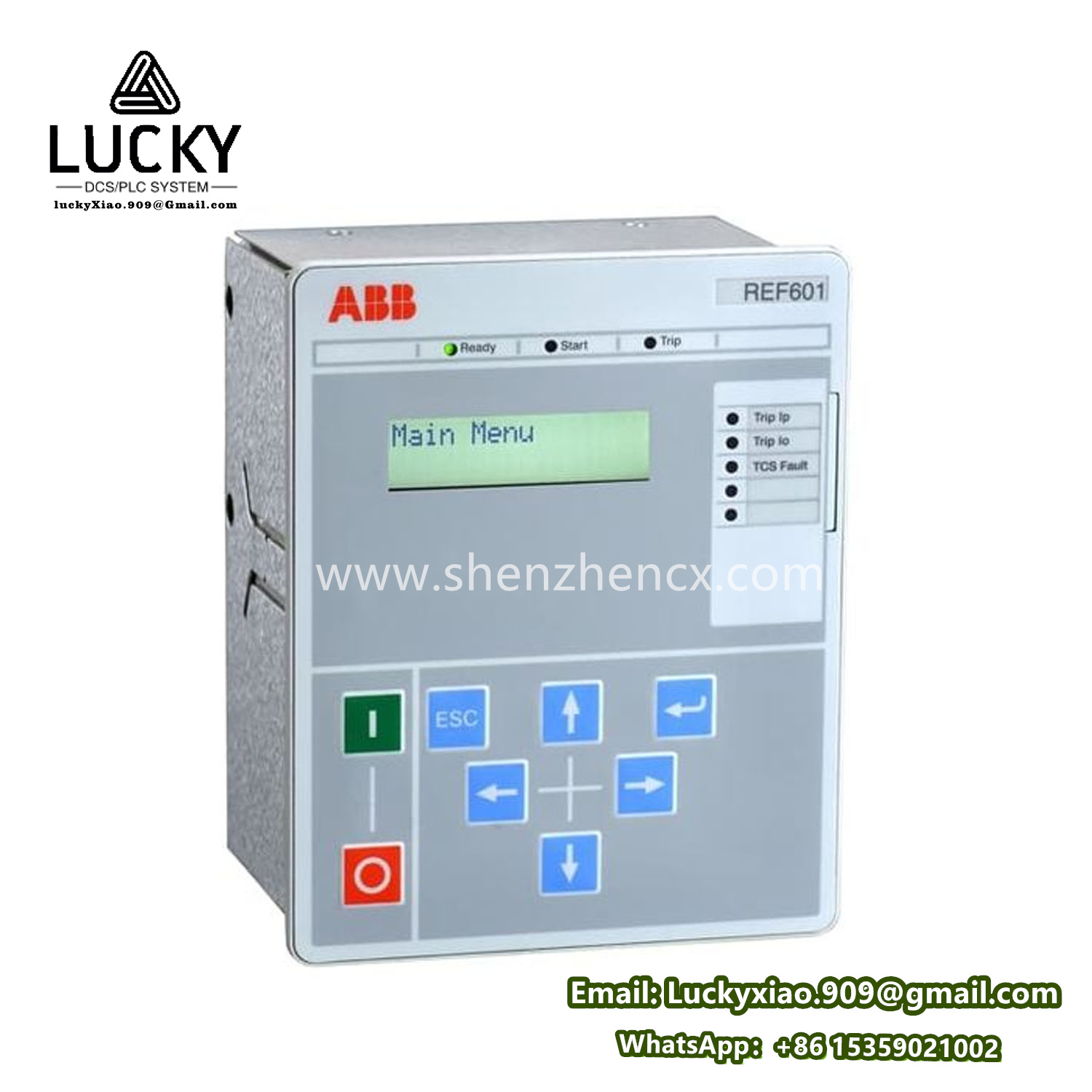

ABB REF601 CE446BB1NH 中压配电网络保护继电器
- 品牌：ABB
- 型号：REF601 CE446BB1NH
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB REF601 CE446BB1NH 中压配电网络保护继电器
1. 产品说明
ABB REF601 是 Relion® 600系列 中的 中压配电网络保护继电器，专为 6-36 kV 配电系统设计。型号后缀 CE446BB1NH 表示：
- CE4：110-125V DC电源
- 46：中文显示面板
- B1：基本保护功能包
- NH：无通信模块（需另配）
核心功能包括 三段式过流保护、电弧光保护及故障录波，符合 IEC 60255 标准。
2. 关键参数
| 参数 | 规格 |
|---|---|
| 额定电压 | 100-240 V AC/DC (±20%) |
| 测量范围 | 相电流 0.05-50 A (CT二次侧) |
| 保护功能 | 瞬时/定时限/反时限过流、接地故障、电弧光 |
| 动作时间 | ≤ 20 ms (瞬时过流) |
| 弧光保护 | 光纤传感器输入（响应 ≤ 3 ms） |
| 故障录波 | 128周波（采样率 4 kHz） |
| 通信接口 | 可选：RS485, Ethernet, IEC 61850 |
| 工作温度 | -25°C 至 +70°C |
| 防护等级 | IP40（面板）/ IP20（端子区） |
| 安全认证 | SIL2 (IEC 61508), UL 508, CE |
3. 产品规格
- 机械结构：
- 标准19英寸1/4机架（宽 177 mm × 高 132 mm × 深 170 mm）
- 前插拔式设计（维护不断电）
- 显示与操作：
- 128×64像素图形液晶屏（中文菜单）
- 6个LED状态指示灯 + 导航按键
- 输入/输出：
- 5× 可编程继电器输出（5 A / 250 V AC）
- 8× 数字量输入（24-250 V DC/AC）
- 3× 模拟量输出（4-20 mA）
4. 所属系列
- 主系列：ABB Relion® 600 保护继电器家族
- 同平台型号：
- REF601：基础馈线保护
- REF615：进阶型（含差动保护）
- REJ601：接地故障方向保护
- 同平台型号：
- 兼容系统：
- ABB MicroSCADA Pro
- IEC 61850 变电站自动化系统
5. 核心特征
- 高速弧光保护：
- 集成 弧光传感器接口（波长 300-650 nm）
- 光强+过流双判据（避免误动）
- 自适应保护逻辑：
- 反时限曲线自动匹配 IEC/ANSI/IEEE 标准
- 冷负荷启动闭锁功能
- 高级诊断：
- CT饱和检测与校正
- 实时负荷趋势记录（存储≥90天）
- 简易集成：
- PCM600 软件一键配置
- 支持 CID文件导入（IEC 61850 SCL）
6. 作用与用途
- 核心作用：
监测中压馈线（电缆/架空线）的 短路、过载及弧光故障，快速隔离故障区段。 - 关键用途：
- 配电变压器进线/出线保护
- 母线分段开关控制
- 电弧光爆炸防护（开关柜内部）
- 分布式电源并网点保护
7. 应用领域
| 行业 | 典型应用场景 | 核心价值 |
|---|---|---|
| 智能电网 | 配电站自动化（DA）、故障定位隔离 | 缩短停电时间 ≥ 70% |
| 工业厂矿 | 轧钢车间供电环网、矿井提升机配电 | 抗震动设计（IEC 60255-21） |
| 数据中心 | 10kV柴油发电机并网保护 | 毫秒级故障切除 |
| 轨道交通 | 牵引变电所馈出线保护 | -40°C 低温启动 |
| 新能源 | 光伏/风电升压站汇集线路 | 高精度谐波耐受（THD ≤ 20%） |
补充说明
- 型号解码：
- CE446：硬件配置代码（电源+语言）
- BB1：功能包（B1=过流+弧光）
- NH：无通信模块（H=带通信）
- 弧光保护配置：
- 需搭配 ABBLight® EA-RS 弧光传感器
- 每柜安装 ≥ 2 个传感器（顶部+断路器室）
- 全生命周期支持：
ABB提供 Relion Care 服务（含10年固件升级）
⚡ 操作警示：
- CT二次侧开路电压 ≤ 300 V（需并联压敏电阻）
- 弧光传感器光纤弯曲半径 ≥ 50 mm
- 禁用酒精清洗液晶屏（仅干布擦拭）
