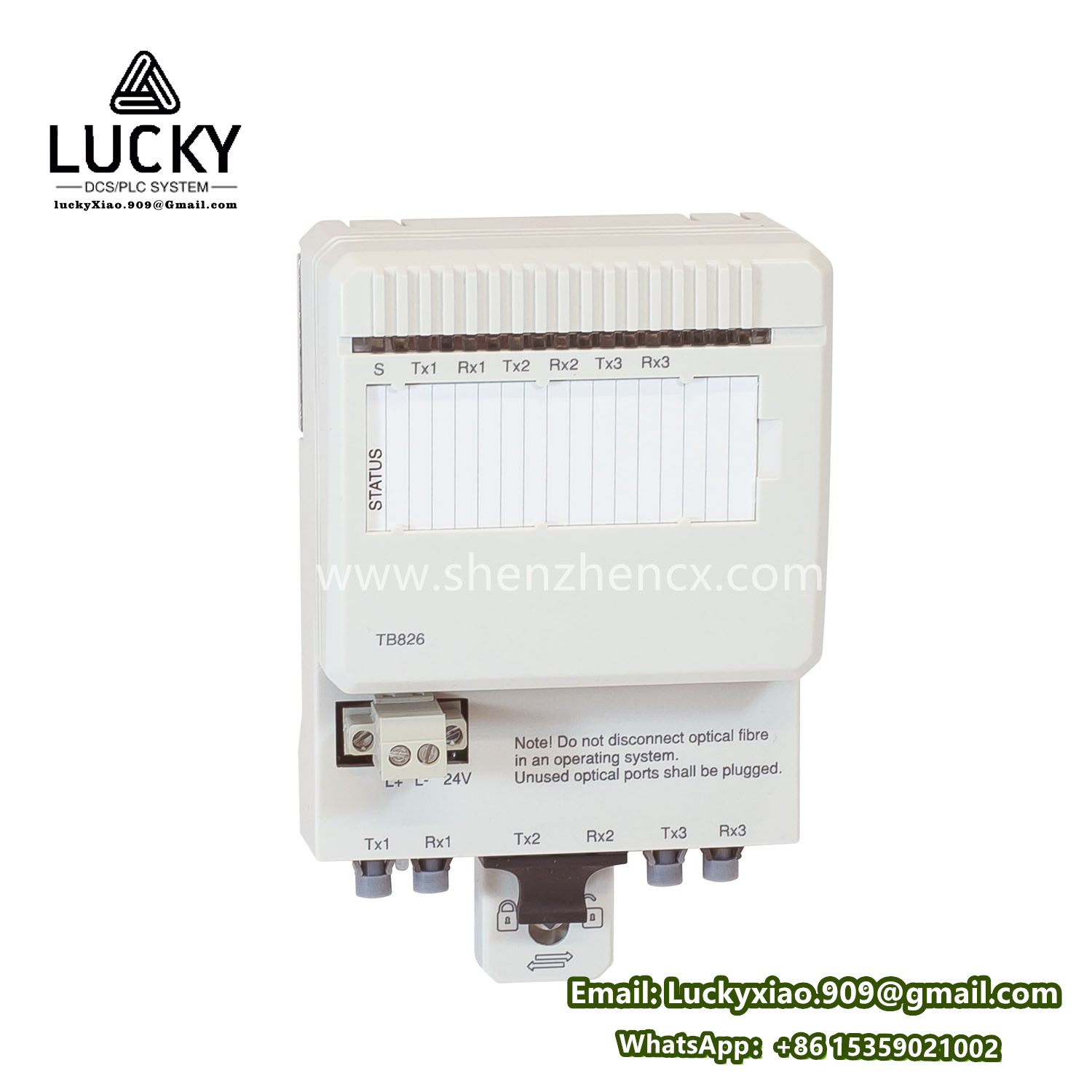

ABB TB826 3BSE061637R1 高密度数字量输入模块

ABB TB826 3BSE061637R1 高密度数字量输入模块

产品说明

TB826 3BSE061637R1 是ABB AC 800M系列DCS控制系统 的 高密度数字量输入模块（High-Density Digital Input），属于 S800 I/O家族 的核心组件。专为工业过程控制设计，提供32通道隔离型干接点信号采集，支持毫秒级事件记录与SOE（事件顺序）功能，适用于电网监控、化工厂联锁等高可靠性场景。

产品系列与关联型号

核心功能与作用

1. 高速信号采集
   • 32通道干接点输入（无源触点）
   • 分辨率 ≤ 1ms（SOE事件时间戳精度）
2. 电气隔离保护
   • 通道间隔离电压：500V AC/DC
   • 组间隔离（8通道/组，共4组）
3. 故障诊断
   • 实时检测断线/短路
   • LED通道级状态指示（绿=正常，红=故障）
4. 安全冗余
   • 支持模块级冗余（需双TB826 + 冗余基座）
   • 切换时间 < 100ms（无数据丢失）

关键参数与规格

核心特征

1. 紧凑高密度
   • 单模块32通道（尺寸：123×129×116mm）
   • 支持背板总线供电（无需外部电源）
2. 事件顺序记录(SOE)
   • 时间戳精度 ±1ms（需配合 CBM时间同步模块）
   • 存储128条事件缓存（防丢失）
3. 模块化维护
   • 带电热插拔（Live Insertion）
   • 自动识别模块类型（无需手动配置）
4. 电磁兼容性
   • 工业级抗扰：EN 61000-6-2（静电8kV/浪涌1kV）
   • 符合NEMA TS 2 交通控制标准

应用领域

该模块专为严苛工业环境设计：

1. 电网监控
   • 变电站开关状态采集（断路器/隔离开关）
   • 故障录波事件顺序分析
2. 流程工业
   • 化工厂安全联锁系统（ESD阀门状态）
   • 石化装置紧急停机触发信号
3. 制造自动化
   • 汽车生产线设备连锁（安全门/光幕）
   • 钢铁连铸机位置传感器采集
4. 公共设施
   • 隧道风机启停反馈监控
   • 污水处理厂泵阀状态检测

接线与拓扑示例

典型冗余配置：    [TB826-主] ──▶ [SD822基座] ──▶ [PM861控制器]
    [TB826-备] ──▲                ▲
                 │光纤冗余链路│              [TK831适配器]◀─────▶

• 端子分配：
  • 通道1–32：A1–A32（前16通道组1，后16通道组2）
  • 公共端：C1/C2（独立隔离组接地）

安装与诊断

1. 更换步骤：
   • 解锁模块手柄 → 垂直拔出旧模块 → 插入新模块至卡槽 → 下压手柄锁定
   • 系统自动识别（LED绿灯闪烁3次后常亮）
2. 故障代码：
   • 红灯常亮：模块内部故障（需更换）
   • 黄灯闪烁：通信中断（检查基座连接）
3. 注意事项：
   • 严禁未接地操作（感应电压可导致误触发）
   • SOE功能需配置 CBM时钟模块（3BSE081489R001）

⚠️ 安全警告：
在Class 1 Div 2区域使用必须符合 ANSI/ISA-12.12.01 规范！

附加说明

• 固件升级：通过 Control Builder M 软件（版本≥V7.1）
• 全球服务：序列号（如S/N: 23X123456）可查ABBNet维保记录
• 配套手册：
  • 《S800 I/O 硬件手册》(3BSE020926R6001)
  • 《AC 800M 冗余配置指南》(3BSE049430R4101)
