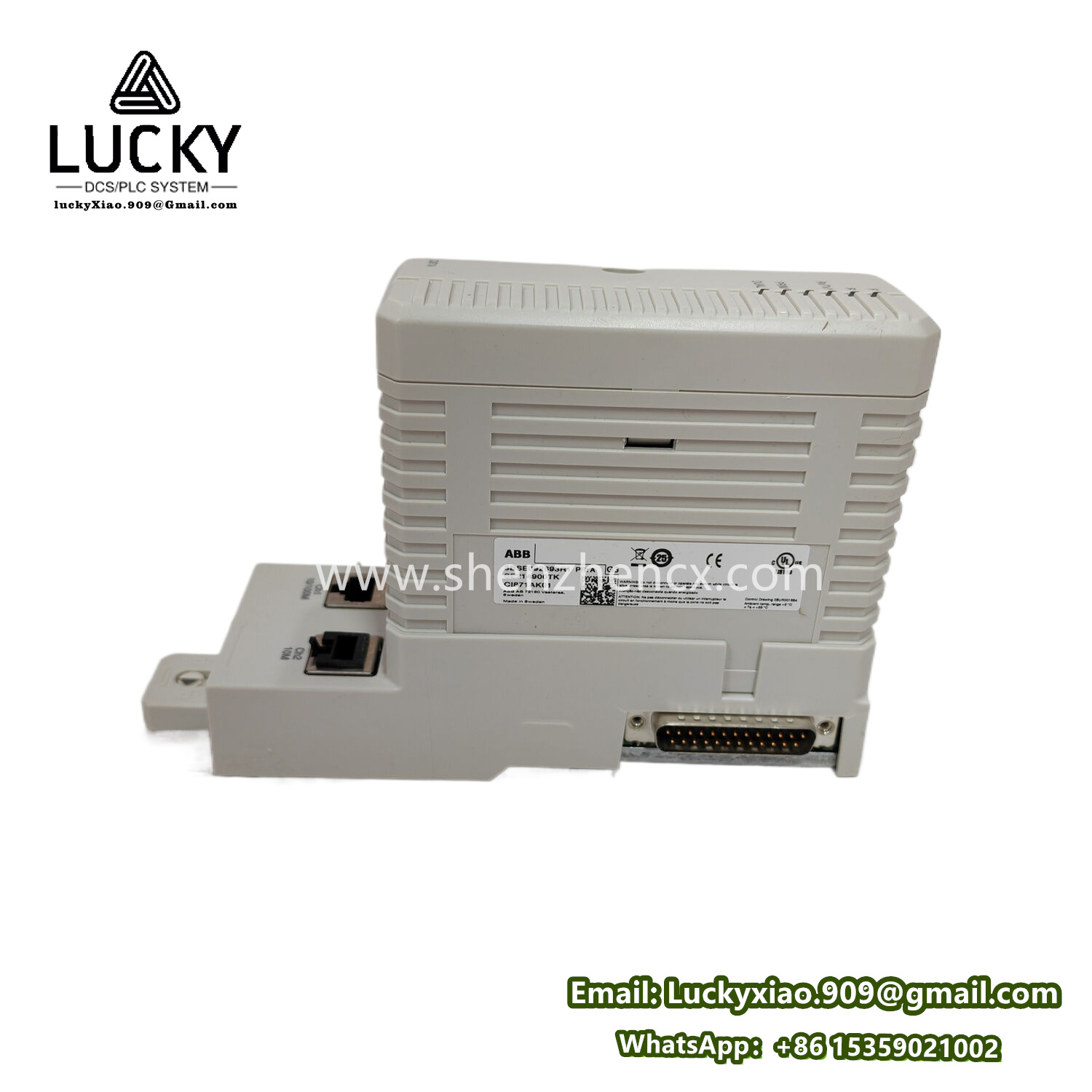

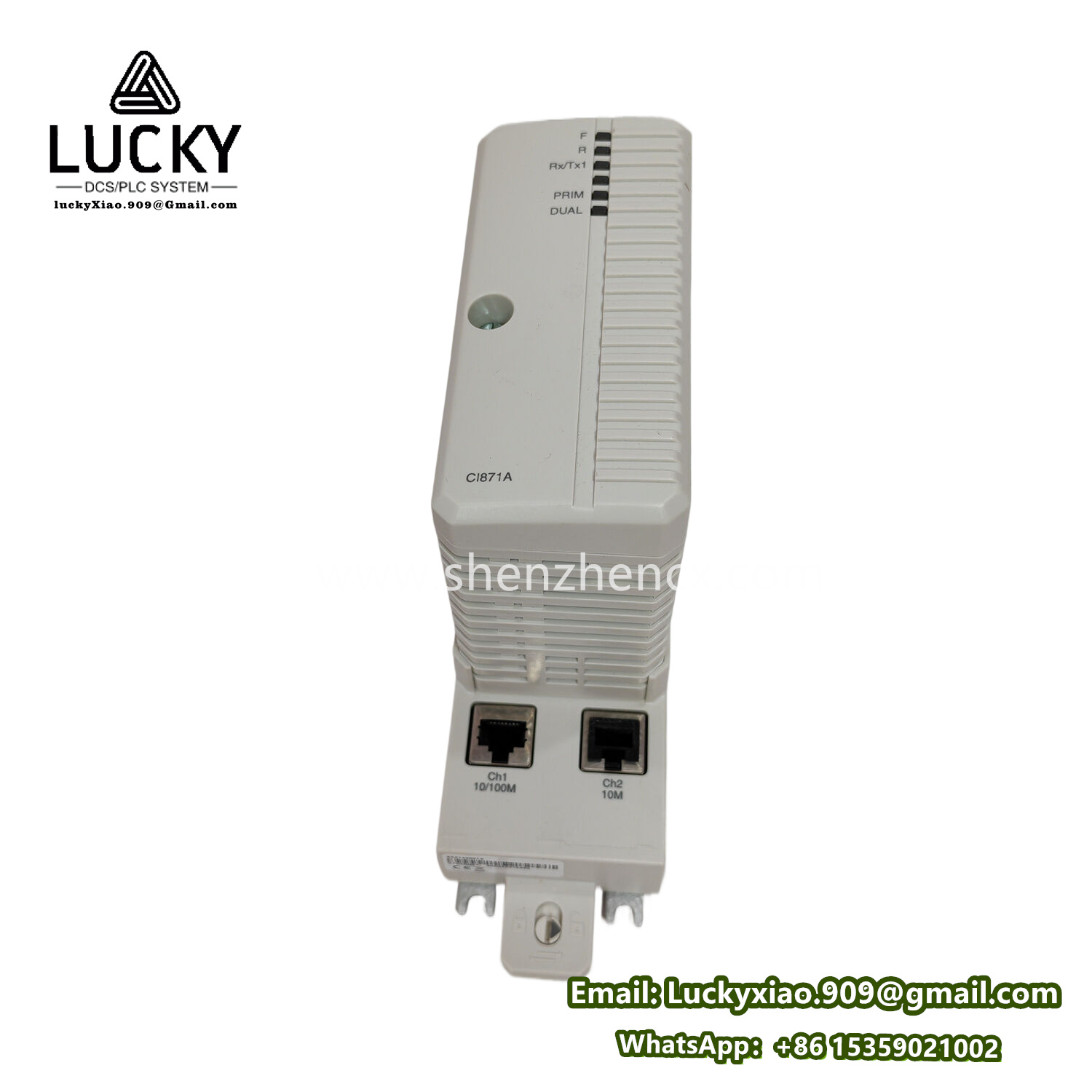

ABB PROFIBUS DP 主站通信接口模块 CI871AK01 3BSE092693R1
- 品牌：ABB
- 型号：CI871AK01 3BSE092693R1
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB PROFIBUS DP 主站通信接口模块 CI871AK01 3BSE092693R1
产品说明
CI871AK01 是 ABB AC800M 系列 PLC 的 PROFIBUS DP 主站通信接口模块，支持双协议转换（PROFIBUS DP-V1 与 Modbus TCP）。型号解析：
- CI871：PROFIBUS 主站模块标识
- A：标准硬件版本
- K01：集成双端口交换机版本
- 3BSE092693R1：物料号
核心定位：实现 AC800M 控制器与 PROFIBUS DP 从站设备（如变频器、I/O 站）的高速数据交换，同时通过以太网接入 Modbus TCP 网络。
核心参数与规格（表格汇总）
1. 通信性能参数
| 参数 | PROFIBUS DP 接口 | 以太网接口 |
|---|---|---|
| 协议标准 | EN 50170 / IEC 61158 | IEC 61850-3 |
| DP-V1（支持诊断与报警） | Modbus TCP / IPv4 | |
| 传输速率 | 9.6kbps ~ 12Mbps（自适应） | 10/100Mbps（全双工） |
| 连接能力 | 最大 125个从站 | 最大 32个Modbus TCP连接 |
| 数据容量 | 输入：244字节/周期 | 输入：1500字节/帧 |
| 输出：244字节/周期 | 输出：1500字节/帧 | |
| 同步精度 | ±1μs（等时同步模式） | — |
2. 硬件与环境规格
| 参数 | 规格 |
|---|---|
| 电源要求 | 背板供电：5VDC ±5% |
| 功耗 | 2.3W（典型） / 6.5W（峰值） |
| 工作温度 | 0°C ~ +60°C（无风扇） |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20（需安装控制柜） |
| 电气隔离 | PROFIBUS：1500V AC（1分钟） |
| 以太网：1500V AC（1分钟） | |
| 外形尺寸 | 128mm × 28mm × 129mm（H×W×D） |
系列与特征
隶属系列
- ABB AC800M 通信接口模块家族
graph TD AC800M[PM8xx控制器] -->|背板| CI871AK01--> PROFIBUS[DP从站设备]CI871AK01 --> Ethernet[Modbus TCP网络]
关键特征
- 双协议网关功能
- 实时转换 PROFIBUS DP 与 Modbus TCP 协议
- 冗余支持
- PROFIBUS 接口支持 介质冗余协议（MRP）
- 诊断增强
- 板载 3色LED（红/黄/绿）指示通信状态与故障
- 配置灵活
- 通过 Control Builder M 软件图形化组态
作用与用途
| 核心功能 | 应用场景 |
|---|---|
| PROFIBUS 主站控制 | 连接ABB变频器（ACS880）、远程I/O站（ET200） |
| 协议转换 | 将DP数据映射至Modbus TCP供SCADA读取 |
| 实时数据同步 | 等时同步模式（用于运动控制） |
| 网络诊断 | 监测从站中断/信号质量（SNR值） |
应用领域
| 行业 | 典型系统 | 配置优势 |
|---|---|---|
| 水泥生产线 | 回转窑驱动控制系统 | 抗粉尘干扰（IP20密封设计） |
| 造纸机械 | 多电机同步控制 | 等时同步精度±1μs |
| 水处理厂 | 泵站变频器集群控制 | 支持125个从站扩展 |
| 汽车制造 | 涂装车间输送链控制 | Modbus TCP 集成MES系统 |
接线与拓扑示例
PROFIBUS DP 连接： [CI871AK01] --- DP电缆 --- [首从站] --- [末端从站] | | 终端电阻ON 终端电阻ON以太网连接： [CI871AK01 Port1] --- 交换机 --- HMI/SCADA [CI871AK01 Port2]（冗余链路）
诊断与状态指示
| LED 指示灯 | 状态 | 含义 |
|---|---|---|
| RUN | 绿色恒亮 | 模块运行正常 |
| COM (PROFIBUS) | 绿色闪烁 | 数据交换中 |
| 黄色 | 网络参数错误 | |
| 红色 | 总线短路/断路 | |
| ETH1/ETH2 | 绿色恒亮 | 链路正常 |
| 绿色闪烁 | 数据传输中 | |
| 橙色 | 端口速率10Mbps |
生命周期与兼容性
| 属性 | CI871AK01 3BSE092693R1 | 替代方案 |
|---|---|---|
| 硬件版本 | Rev. B（2016年发布） | CI871K01（单网口版本） |
| 生命周期状态 | 停产（EOL）（2021年公告） | — |
| 直接替代型号 | CI871K02 3BSE092694R1 | 支持PROFINET IRT |
| 兼容控制器 | PM851/PM856/PM860/PM861 | AC800M全系列 |
| 固件要求 | Control Builder V6.1+ | 最低支持版本 |
工程实施要点
- 网络规划
- PROFIBUS 最大长度：100m（12Mbps时），需每 32节点 加中继器
- 终端电阻
- 总线首尾从站需启用 220Ω 终端电阻
- 接地规范
- 屏蔽层必须 单点接地（建议控制器侧）
- 协议映射配置
- 在 Control Builder 中定义 GSD文件导入 与 Modbus 寄存器映射表
典型系统集成
[AC800M PM861] | [CI871AK01]---PROFIBUS DP---[ACS880变频器] | [ABB远程I/O] |---以太网---[SCADA系统（Modbus TCP）]
