ABB 通信管理单元模块 560CMU04 - 通信接口板卡

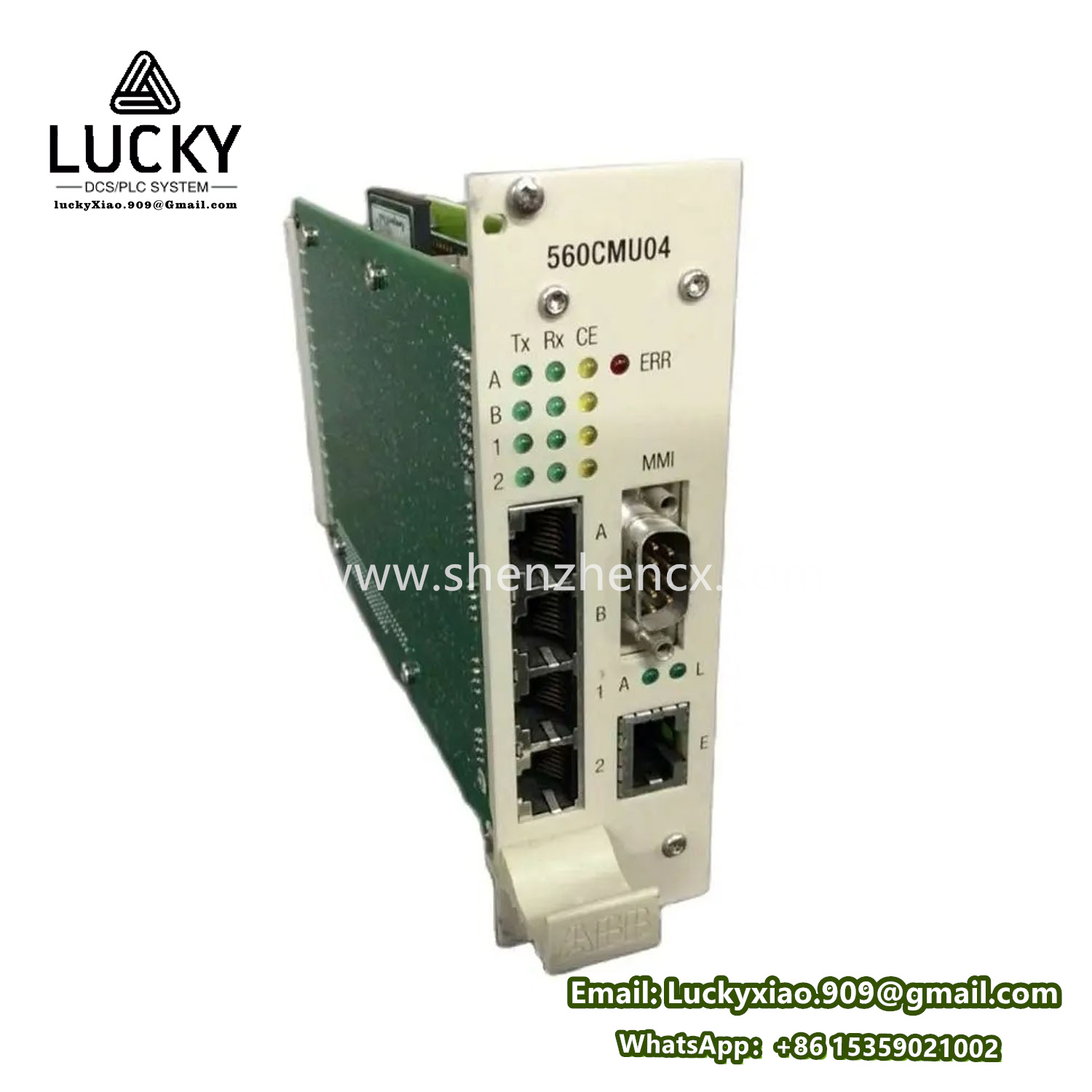

ABB 通信管理单元模块 560CMU04通信接口板卡

产品说明

• 核心定位： ABB 560CMU04 是一款通信管理单元模块。
• 主要功能： 它是ABB REL 650, REF615, REF620, REF630 等 REF600 系列保护继电器中的核心通信接口板卡。其主要职责是处理保护装置与控制中心（如SCADA系统）、本地HMI、其他IED设备（智能电子设备）、网关以及工程与维护工具之间的通信。
• 集成方式： 它通常作为一个可插拔的模块，安装在保护装置的前面板或内部插槽中，是整个装置与外界进行数据交换的枢纽。
• 关键作用： 实现不同通信协议之间的转换（规约转换），集中管理多个物理通信接口，并提供可靠、高效的数据传输通道。

产品参数

物理接口：

• • 以太网： 通常提供 1个或 2个 10/100BASE-T 自适应 RJ45 以太网端口，用于 IEC 61850, Modbus TCP/IP, DNP3 TCP/IP, IEC 60870-5-104 等基于 TCP/IP 的协议通信。
  • 串行接口：
    • RS485： 通常提供 1个或 2个 RS485 端口（终端块连接），用于 Modbus RTU, DNP3 Serial, IEC 60870-5-103 等串行协议。
    • RS232： 通常提供 1个 RS232 端口（DB9 连接器），常用于本地维护（连接手提电脑）、打印机或连接本地 HMI。
  • 光纤接口： 某些型号/配置可能可选配或提供 ST 或 LC 接口的光纤端口（例如用于 GOOSE/SV 或冗余以太网通信）。
• 通信协议支持： (具体支持协议取决于订购型号和固件版本)
  • IEC 61850 (MMS, GOOSE, SV - 采样值)
  • Modbus TCP/IP, Modbus RTU (Slave, Master)
  • DNP3 TCP/IP, DNP3 Serial (Slave, Master)
  • IEC 60870-5-103 (Master, Slave)
  • IEC 60870-5-104 (Slave)
• 规约转换： 核心能力，允许在不同协议（如 IEC 61850 到 Modbus）之间转换数据和命令。
• 时钟同步： 支持 SNTP (Simple Network Time Protocol) 或 IRIG-B 用于时间同步。
• 供电电压： 由保护装置本体供电，通常是 DC 24-60VDC 或 AC/DC 80-265V（取决于保护装置整体电源输入）。
• 工作温度： 通常符合 IEC 60255 标准，范围约为 -25°C 至 +70°C。
• 防护等级： 当安装在保护装置外壳内时，通常达到 IP54 或更高（取决于装置整体防护）。
• 功耗： 较低功耗，具体数值需参考保护装置的总功耗规格。

产品规格

• 尺寸与重量： 为标准模块尺寸，具体尺寸需参考 REF600 系列手册。重量很轻。
• 安装方式： 插入式模块，安装于保护装置的指定插槽。
• 面板指示： 通常配备 LED 指示灯显示电源、通信状态（如以太网 LINK/ACT）、故障等信息。
• 认证： 随保护装置整体通过相关国际和行业标准认证（如 IEC, IEEE, UL, CE 等）。

所属系列

• 主要系列： ABB REF600 系列馈线保护继电器。560CMU04 是该系列继电器中用于实现高级通信功能的标准或可选模块。
• REL 系列： 也用于更广泛的 RELxxx 系列继电器（如 REL650），这些继电器保护范围更广（如线路保护）。

特征

1. 多功能接口集成： 在一个模块上集成了多种物理接口（以太网、RS485、RS232），简化布线。
2. 强大的协议支持： 支持现代电力自动化系统所需的主流通信标准和规约。
3. 原生 IEC 61850： 提供符合 IEC 61850 Ed1/Ed2 标准的通信能力，包括 MMS 报告、GOOSE 和 SV (采样值)。
4. 规约转换网关： 内置强大的网关功能，实现不同协议之间的无缝数据映射和转换。
5. 高可靠性设计： 工业级设计，确保在严苛的电力环境中稳定运行。
6. 易于配置与管理： 通常通过 ABB 的 PCM600 工程配置软件进行参数设置、协议配置和数据点映射。
7. 时间同步： 支持 SNTP/IRIG-B，确保事件记录和通信的时间准确性。
8. 状态指示： 清晰的 LED 状态指示，便于维护人员快速诊断。
9. 模块化设计： 便于更换和维护。

作用

1. 通信枢纽： 作为保护装置的“嘴巴”和“耳朵”，负责所有进出数据的发送与接收。
2. 协议转换： 将装置内部数据转换为外部系统（SCADA, RTU, HMI）可识别的协议格式，或将外部命令转换为装置内部可执行的指令。
3. 数据集中与分发： 汇聚来自装置多个功能模块的数据并通过不同端口分发出去，同时将接收到的命令分发给装置内部相应模块。
4. 网关功能： 作为本地网关，连接其他使用不同协议的设备。
5. 工程与维护接口： 提供本地（RS232）和远程（以太网）连接方式，供工程师进行配置、调试、诊断和软件升级。
6. 时间同步： 确保装置内部时钟与系统时钟同步，保证事件顺序记录（SOE）的准确性。

用途与应用领域

560CMU04 主要用于需要高级通信能力和可靠性的电力自动化场景，尤其适用于：

1. 变电站自动化系统：
   • 作为间隔层保护测控装置的核心通信接口。
   • 实现保护装置与站控层（SCADA, HMI）的通信（IEC 61850, DNP3, IEC 104, Modbus）。
   • 支持保护装置之间的GOOSE通信。
   • 作为采样值接收接口或发送接口。
   • 连接智能开关设备等其他IED。
2. 配电网自动化：
   • 用于馈线保护终端，实现远程监视、控制、故障指示和数据采集（FTU/DTU）。
   • 支持DNP3, Modbus等常用配网协议。
3. 工业电力系统：
   • 为工厂、矿山、数据中心等关键设施的继电保护装置提供可靠的通信通道。
   • 连接到厂级监控系统。
4. 可再生能源领域：
   • 应用于风电场、光伏电站集电线路或送出线路的保护装置中，实现与控制中心的通信。
5. 数据传输与规约转换：
   • 作为独立的通信网关（利用其强大的规约转换能力），在不同设备和系统之间架起通信桥梁。

总结： ABB 560CMU04 是一款功能强大且至关重要的通信管理单元模块，是 ABB REF600 系列（及部分REL系列）保护继电器实现高效、可靠、标准化通信的核心组件。它通过集成多种接口、支持主流协议、提供规约转换能力，满足了现代电力系统自动化对于开放互联、信息共享和智能管理的需求，广泛应用于从变电站到配电网、从传统电力到新能源的各个领域。
