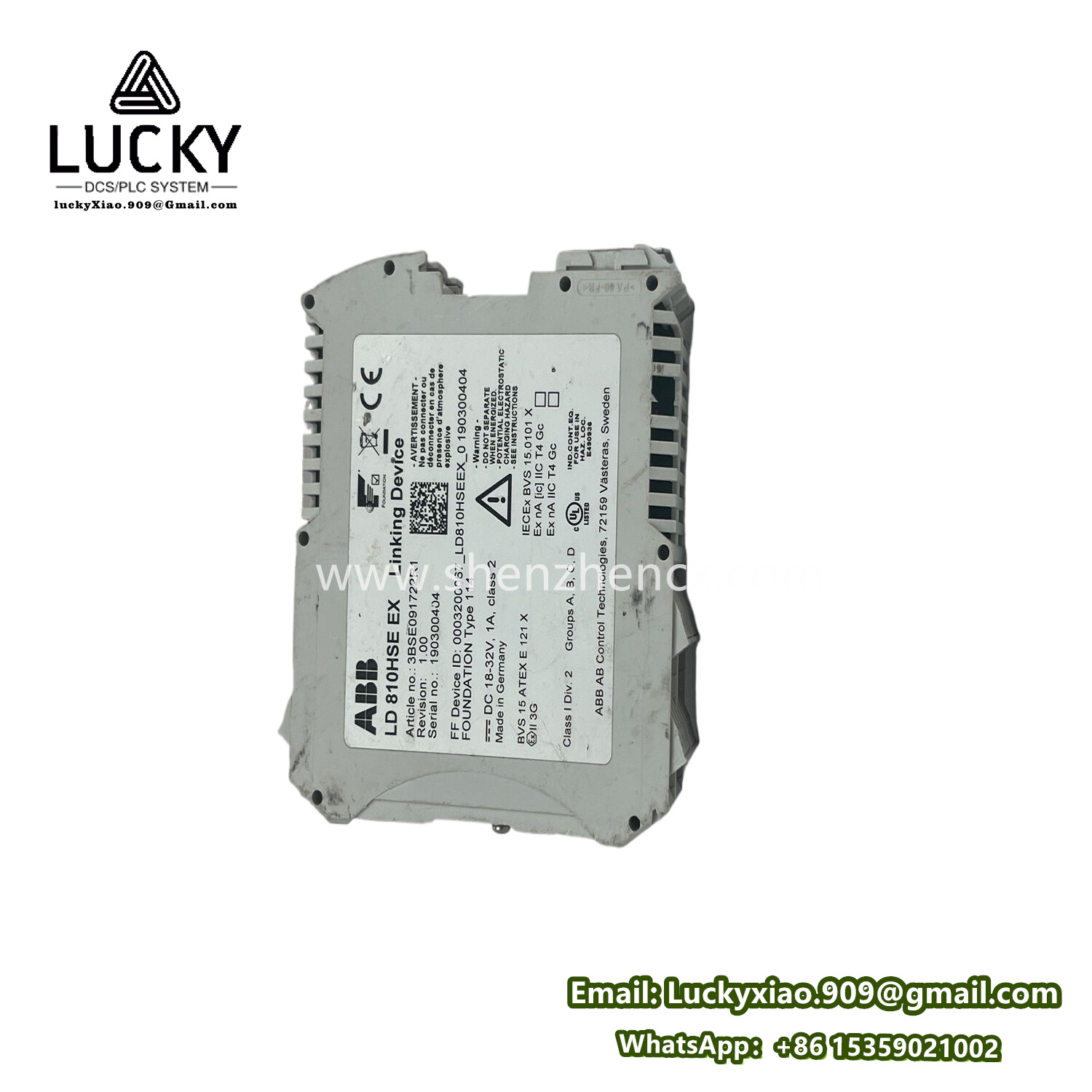

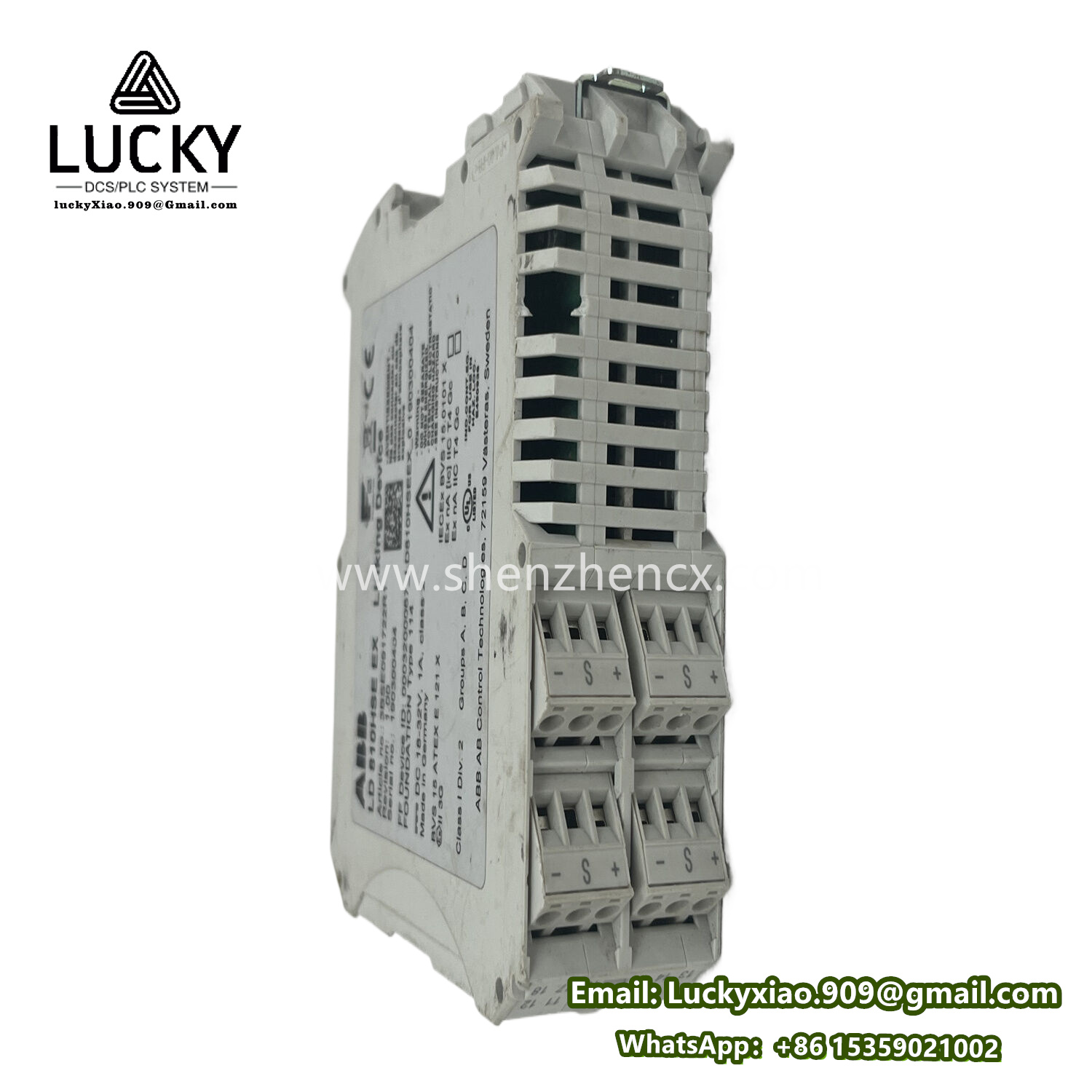

ABB LD 810HSE EX 3BSE091722R1 以太网交换机
- 品牌：ABB
- 型号：LD 810HSE EX 3BSE091722R1
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB LD 810HSE EX 3BSE091722R1 产品介绍
一、产品说明
ABB LD 810HSE EX 3BSE091722R1 是一款高性能安全相关以太网交换机，专为工业自动化中的危险区域设计。作为 ABB Advant OCS（开放式控制系统）和 800xA 系列的关键组件，该交换机旨在实现爆炸性环境中可靠且安全的数据通信。它将坚固的硬件设计与先进的安全功能相结合，确保在存在易燃气体、蒸气或粉尘的区域内，关键控制和监控系统能够实现无缝网络连接。
二、产品参数
参数 | 详情 |
以太网端口 | 8 个 10/100 Mbps 铜缆端口，配备 M12 连接器，支持全双工和半双工模式 |
网络协议 | 支持 IEEE 802.3、IEEE 802.1Q（VLAN）、IEEE 802.1p（优先级）以及 SNMPv3，用于网络管理和安全保障 |
安全认证 | 获得 ATEX 和 IECEx 认证，适用于 1 区、2 区（气体环境）和 21 区、22 区（粉尘环境）的危险区域 |
工作电压 | 24V DC（耐受范围 18 - 30V DC），兼容标准工业电源 |
功耗 | 典型功耗为 10W，确保在电力受限环境中高效运行 |
数据传输速率 | 每个端口支持 10/100 Mbps 自动协商，可根据网络需求自适应调整 |
平均无故障时间（MTBF） | ＞1,000,000 小时，确保在关键应用中具备高可靠性 |
三、产品规格
- 物理尺寸：紧凑型设计，尺寸约为 150 mm（宽）× 200 mm（高）× 100 mm（深），适合安装在空间有限的危险区域外壳中。
- 安装方式：符合 EN 50022 标准的 DIN 导轨安装，便于集成到工业控制柜中。
- 外壳防护等级：外部外壳具备 IP65 防护等级，确保防尘和防喷水，适用于恶劣工业环境。
- 工作温度范围：-40°C 至 +70°C，可在极端温度波动环境中可靠运行。
- 抗冲击和振动性能：可承受 30 g（11 ms）的冲击和 5 g（10 - 2000 Hz）的振动，满足工业耐久性要求。
四、系列
LD 810HSE EX 3BSE091722R1 属于 ABB 的 800xA 系列，这是一个综合自动化平台，集成了控制、安全和信息管理功能。800xA 系列包含控制器、I/O 模块、通信设备和安全系统等广泛组件，旨在为一般区域和危险区域的工业过程提供无缝连接和先进功能。
五、特征
- 危险区域认证：ATEX 和 IECEx 认证确保在爆炸性环境中安全运行，消除电气设备引发点火的风险。
- 冗余网络支持：支持环形拓扑结构，配备快速生成树协议（RSTP）或 ABB 的 RapidConnect 技术，实现网络冗余和快速故障恢复（通常＜50 ms）。
- 增强安全性：集成端口安全、VLAN 分段和 SNMPv3 加密功能，防止关键网络遭受未授权访问和数据篡改。
- 宽温耐受性：在 -40°C 至 +70°C 的极端温度下运行，适合部署在炼油厂和化工厂等恶劣工业场所。
- 坚固连接：M12 连接器提供安全且抗振动的连接，确保在高振动环境中实现可靠数据传输。
六、作用
ABB LD 810HSE EX 3BSE091722R1 的主要作用是促进危险区域中安全可靠的以太网通信。它作为网络交换机，在安全控制器、传感器、执行器和 HMI 工作站等连接设备之间路由数据包。它支持关键控制系统的实时数据传输，确保安全相关信息的及时交换。此外，其冗余网络功能通过减少网络故障时的停机时间来提高系统可用性。
七、用途
在工业网络中，LD 810HSE EX 用于将危险区域的安全和控制设备连接到中央控制系统。例如，在炼油厂中，它可以连接 1 区的气体探测器、紧急关闭阀和安全 PLC，实现实时监控和控制。在化工厂中，它连接爆炸性环境中的温度传感器、压力变送器和执行器，确保与主 DCS 系统的无缝通信。它还支持远程诊断，使工程师无需进入危险区域即可监控网络健康状况。
八、应用领域
- 石油和天然气行业：部署在上游钻井平台、中游管道和下游炼油厂，在 1/2 区和 21/22 区实现网络连接，连接安全系统、过程传感器和控制阀。
- 化学加工：用于存在危险环境的化工厂和制药生产设施，促进批处理控制系统、分析仪器和安全联锁之间的通信。
- 采矿和冶金：应用于采矿作业和金属加工厂，将煤矿或金属冶炼厂等多尘或潜在爆炸性区域的设备连接到中央控制系统。
- 石油化工：在石油化工设施中用于连接过程控制设备，确保安全仪表系统（SIS）和过程自动化的可靠数据传输。
- ** marine 和 offshore**：安装在危险环境中运行的海上平台和船舶上，为导航系统、过程控制和安全设备提供网络连接。
