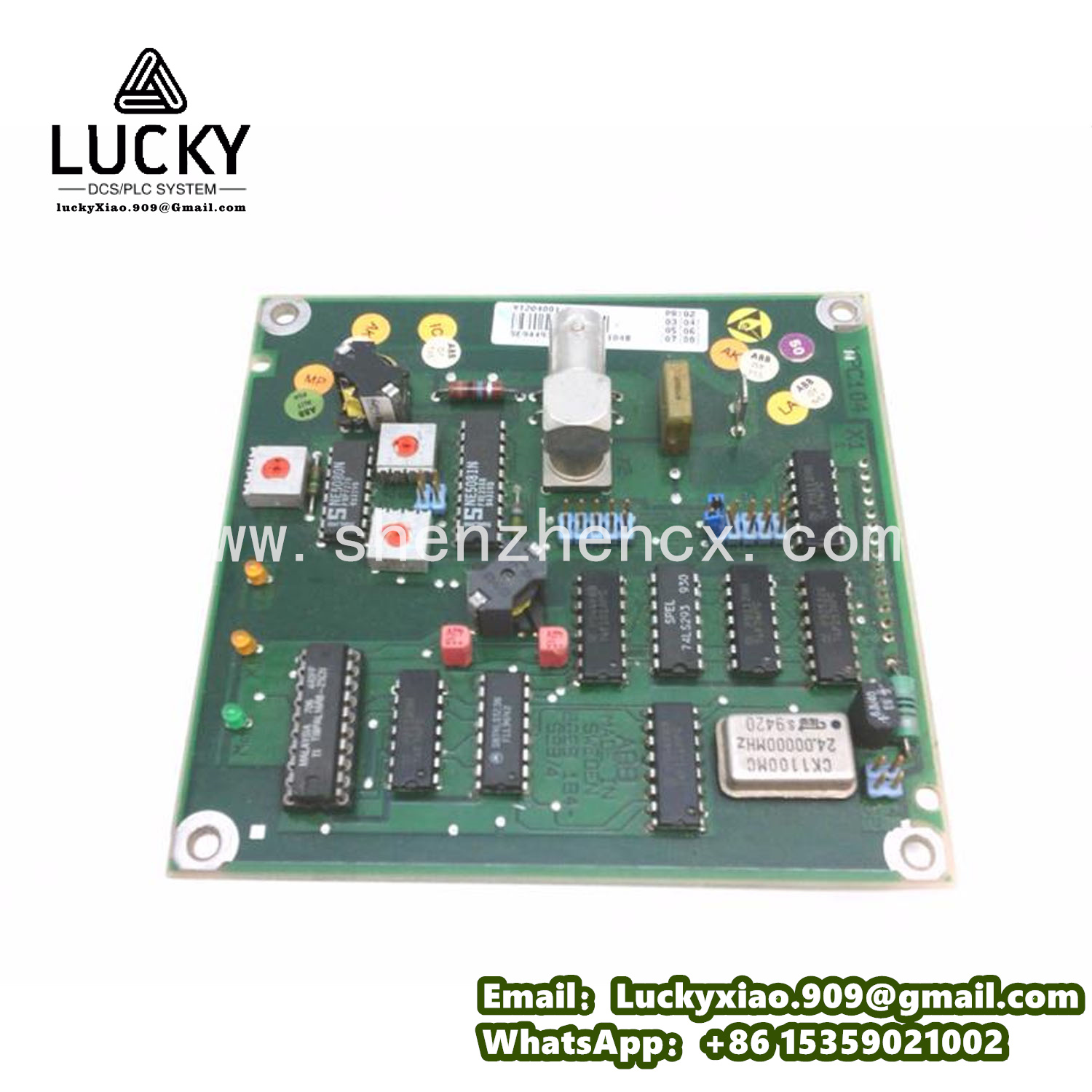

ABB YT204001-BN YPH104C 工业级通信接口模块
- 品牌：ABB
- 型号：YT204001-BN YPH104C
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB YT204001-BN YPH104C 详细技术解析
一、产品说明
ABB YT204001-BN YPH104C 是瑞士 ABB 集团推出的工业级通信接口模块，专为分布式控制系统（DCS）与现场设备的高效数据交互设计，是 ABB AC 800 系列等自动化系统的核心连接组件。其核心价值在于解决工业场景中 "控制层 - 设备层" 的协议转换与信号传输难题，通过模块化设计实现多类型设备的无缝接入与稳定通信，广泛应用于电力、化工、石油天然气等对数据传输可靠性要求严苛的领域。
该模块的核心竞争力体现在两点：一是多协议兼容能力，内置协议转换引擎，可同时支持 Modbus RTU、Profibus-DP 等主流工业协议与 ABB 专有通信标准，无需额外网关即可连接传感器、执行器、变频器等异构设备；二是工业级鲁棒性设计，采用铝合金密封外壳与光电隔离技术，能抵御车间电磁干扰、振动等恶劣环境影响，确保数据传输误码率低于 10⁻⁹。
从型号命名可清晰解读其功能属性：
- YT204001：标识为 ABB 204 系列接口模块家族，"YT" 代表通信类模块，"204001" 为具体型号编码；
- BN：表示基础型网络接口版本，支持以太网与 RS485 双链路冗余；
- YPH104C：指核心功能板型号，"YPH" 代表协议处理单元，"104C" 对应 4 通道信号处理能力。
典型应用场景包括：
- 化工园区 DCS 系统：连接 16 台温度变送器与 8 台气动阀门定位器，实现工艺参数实时采集与阀门开度远程控制；
- 火力发电厂：作为锅炉控制系统的通信枢纽，传输压力传感器数据至操作员站，同时下发控制指令至给水泵变频器；
- 水处理厂：整合水质分析仪、液位开关等设备信号，通过冗余链路上传至 SCADA 系统，保障供水流程连续运行。
二、产品技术参数
按 "核心性能 - 硬件规格 - 环境适配 - 通信能力" 分类呈现，关键参数标注工业应用价值：
1. 核心性能参数
参数类别 | 具体规格 | 应用价值说明 |
信号处理能力 | 4 路独立信号通道，支持模拟量（4-20mA）与数字量（DI/DO）信号混合接入 | 单模块即可连接多种设备，减少控制柜安装空间，适配混合信号场景（如温度 + 阀门状态监测） |
协议转换速率 | 最大 100Mbps 以太网传输，串行通信波特率 1200-115200bps 可调 | 满足实时控制需求，如电力系统中发电机转速信号（毫秒级响应）的高速传输 |
数据缓存容量 | 512KB 双端口 RAM，支持 1000 条指令队列缓存 | 避免峰值数据拥堵，适合化工反应釜等设备的高频数据采集（100Hz 采样率） |
诊断覆盖率 | 支持电源、通信链路、端口状态实时监测，故障响应时间≤10ms | 快速定位断线、设备离线等问题，降低维护排查时间（较传统模块缩短 60%） |
2. 硬件规格参数
硬件模块 | 具体规格 | 应用价值说明 |
电源配置 | 24VDC 宽压输入（18-36VDC），双电源冗余设计，功率消耗≤5W | 适应工业电网波动，双电源自动切换（切换时间＜5ms），避免单电源故障导致通信中断 |
接口类型 | 2 路 RJ45 以太网口，4 路 RS485 接口，8 路端子式 I/O 接口（可配置） | 丰富接口满足多设备接入，RJ45 支持网线直连，RS485 适配远距离设备（最大 1200 米） |
隔离保护 | 电源与信号间 2.5kV AC 隔离，接口端浪涌保护（±4kV） | 抵御变频器、电机等设备产生的电磁干扰，降低信号失真风险（测试抗干扰等级达 IEC 61000-4-2） |
物理尺寸 | 160mm×100mm×30mm（长 × 宽 × 高），标准 35mm DIN 导轨安装 | 紧凑设计适配密集控制柜，导轨安装便于快速更换，单模块重量仅 0.2kg |
3. 环境适配参数
环境指标 | 具体规格 | 应用价值说明 |
工作温度范围 | -40℃~+70℃（无冷凝），存储温度 - 55℃~+85℃ | 适应北方冬季户外机柜与南方高温车间，无需额外温控设备即可稳定运行 |
防护等级 | IP20（前面板），符合 IEC 60529 标准 | 防尘设计适配工业车间环境，可直接安装于标准控制柜内，无需额外防护盒 |
抗振动性能 | 10-500Hz，1.5g 加速度（随机振动），符合 IEC 60068-2-6 标准 | 耐受泵组、风机等设备运行产生的振动，确保在冶金车间等强振动环境中通信稳定 |
抗冲击性能 | 10g 加速度（11ms 脉冲），符合 IEC 60068-2-27 标准 | 应对设备搬运与安装过程中的冲击，降低物理损伤风险 |
4. 通信与集成参数
通信指标 | 具体规格 | 应用价值说明 |
支持协议 | 以太网：Modbus TCP、EtherNet/IP、ABB AC 800 专用协议；串行：Modbus RTU | 兼容主流工业系统，可直接接入 ABB System 800xA 或第三方 DCS（如西门子 PCS 7） |
同步功能 | 支持 SNTP 时间同步，精度 ±1ms | 实现多模块数据采集时间对齐，满足流程工业时序分析需求（如化工反应步骤追溯） |
配置方式 | 支持 Web 浏览器配置、ABB Control Builder 软件配置，内置 LCD 状态显示 | 本地通过 LCD 查看运行状态，远程通过软件批量配置参数，调试效率提升 40% |
认证标准 | CE、UL、RoHS 认证，符合 EN 61010-1 工业安全标准 | 满足全球主要市场准入要求，可用于出口型设备配套（如海外石油平台项目） |
三、系统介绍
ABB YT204001-BN YPH104C 并非独立运行设备，而是作为 **"协议转换 - 数据传输 - 状态诊断" 三层架构 ** 核心，深度集成于工业自动化系统，实现控制层与设备层的无缝衔接：
1. 协议转换层：打破设备通信壁垒
该层是模块的核心功能载体，通过硬件加速芯片与嵌入式软件实现多协议解析与转换：
- 异构设备接入：前端接口接收不同设备信号 —— 如温度传感器的 4-20mA 模拟量信号、阀门定位器的 Modbus RTU 数字信号、变频器的 Profibus-DP 指令信号；
- 协议统一处理：内置的 32 位 ARM 处理器对接收信号进行标准化处理，将各类协议数据转换为 ABB 系统通用的通信格式，转换延迟≤2ms；
- 双向数据转换：既能将现场设备的采集数据转换为控制层可识别的格式，也能将 DCS 下发的控制指令转换为设备支持的协议类型（如将 EtherNet/IP 指令转换为 Modbus RTU 信号）。
以 "化工反应釜控制" 为例：模块接收 4 路温度传感器的模拟量信号（4-20mA）和 2 台气动阀门的数字反馈信号（Modbus RTU），转换为统一协议后通过以太网传输至 DCS；同时将 DCS 的阀门调节指令（EtherNet/IP）转换为 Modbus RTU 信号下发至阀门定位器，实现温度与阀门状态的协同控制。
2. 数据传输层：保障工业级可靠性
该层通过冗余设计与抗干扰技术确保数据传输的连续性与准确性：
- 双链路冗余传输：以太网与 RS485 接口可构建主备通信链路，当主链路（如以太网）因断线或干扰中断时，10ms 内自动切换至备用链路（RS485），无数据丢失；
- 信号抗干扰处理：模拟量信号经过 16 位 AD 转换与数字滤波算法处理，消除电机、变频器产生的电磁噪声，确保温度、压力等关键参数采集误差≤0.1% FS；
- 数据优先级调度：支持 QoS（服务质量）配置，可将阀门控制、紧急停机等关键指令设置为高优先级，优先传输避免拥堵（优先级分 5 级可调）。
在 "火力发电厂锅炉控制" 场景中：模块将锅炉压力、水位等关键数据设为最高优先级，通过以太网主链路传输至 DCS；当锅炉附近变频器启动导致以太网干扰时，立即切换至 RS485 备用链路，确保压力数据连续传输，避免 DCS 因数据中断误发停机指令。
3. 状态诊断层：实现全生命周期运维
该层通过实时监测与智能诊断降低系统维护成本：
- 全维度状态监测：持续监控电源电压、端口连接状态、通信链路质量等 12 项运行参数，通过 LCD 面板实时显示（如 "Ethernet Link: OK"、"Power 1: 24.2V"）；
- 故障自动告警：当检测到电源过压、端口短路、通信超时等故障时，立即触发干接点告警信号并上传故障代码至 DCS，同时记录故障发生时间与参数变化曲线；
- 远程运维支持：通过 Web 界面可远程查看模块运行日志、配置参数与故障历史，支持固件在线升级与参数批量备份，减少现场运维次数（较传统模块降低 70% 现场维护量）。
以 "水处理厂运维" 为例：运维人员通过远程 Web 界面发现模块通道 3 的温度传感器信号异常（故障代码 "ERR-03"），查看历史数据发现信号波动始于 2 小时前，结合现场巡检确认传感器线缆老化，提前更换避免系统停机。
四、同系列相关型号推荐
ABB 204 系列接口模块涵盖不同通信能力、接口配置与功能侧重，以下为 YT204001-BN YPH104C 的同系列适配型号，可根据场景需求灵活选择：
1. 基础替代型：ABB YT204001-BP YPH104A
- 核心差异：2 路信号通道，仅支持 Modbus RTU/TC 协议，无以太网接口，防护等级 IP20；
- 适用场景：小型设备集群通信（如 3 台水泵 + 2 台液位计），成本较 YT204001-BN 低 40%，适合预算有限的民用水处理项目；
- 优势：体积小巧（120mm×80mm×30mm），支持 DC 12V/24V 双电压输入，适配小型控制柜。
2. 高级扩展型：ABB YT204001-BT YPC104B
- 核心差异：8 路信号通道，新增光纤通信接口（传输距离达 10km），支持 Profibus-FF 协议，集成调制解调功能；
- 适用场景：大型化工园区跨区域通信（如相距 5km 的两个生产车间）、防爆区域设备连接（光纤抗干扰性强）；
- 优势：光纤接口抗电磁干扰能力提升 10 倍，支持 100Mbps 高速传输，可接入 ABB AC 800PEC 高端控制系统。
3. 防爆专用型：ABB YT204001-BE YPH104EX
- 核心差异：隔爆外壳设计（Ex d IIB T4 Ga），防护等级 IP65，内部电路采用本安设计；
- 适用场景：石油钻井平台、煤化工防爆车间等危险区域，可直接安装于 Zone 1 爆炸危险环境；
- 优势：通过 ATEX 与 IECEx 认证，无需额外防爆箱，支持氢气、甲烷等易燃易爆气体环境使用。
4. 无线通信型：ABB YT204001-BW YPH104W
- 核心差异：集成 4G/5G 无线模块，支持 LoRaWAN 协议，保留以太网与 RS485 接口，支持边缘计算；
- 适用场景：户外分散式设备通信（如风电场测风塔、管廊压力监测点），无法部署有线链路的场景；
- 优势：无线传输距离达 10km（LoRa 模式），支持数据本地缓存（断网时存储 10 万条数据），适配智能工厂物联网架构。
5. 冗余集群型：ABB YT204001-BR YPH104R
- 核心差异：支持 4 台模块集群冗余，专用冗余通信总线（切换时间≤5ms），集成负载均衡功能；
- 适用场景：核电站、大型水电站等安全级系统，需实现通信链路与模块本身的双重冗余；
- 优势：集群内自动分配通信负载，单模块故障时其余模块自动接管其功能，系统可用性达 99.999%。
