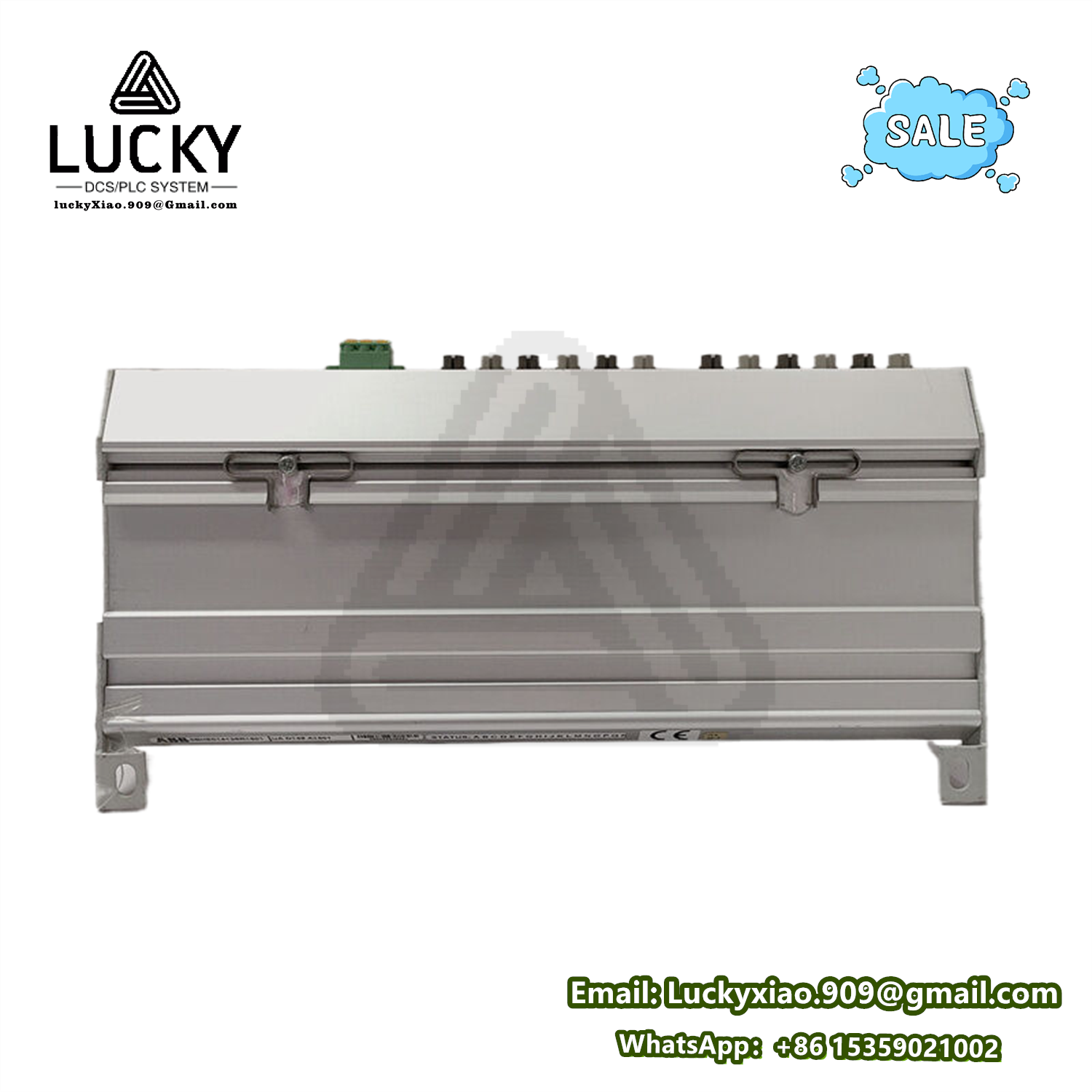

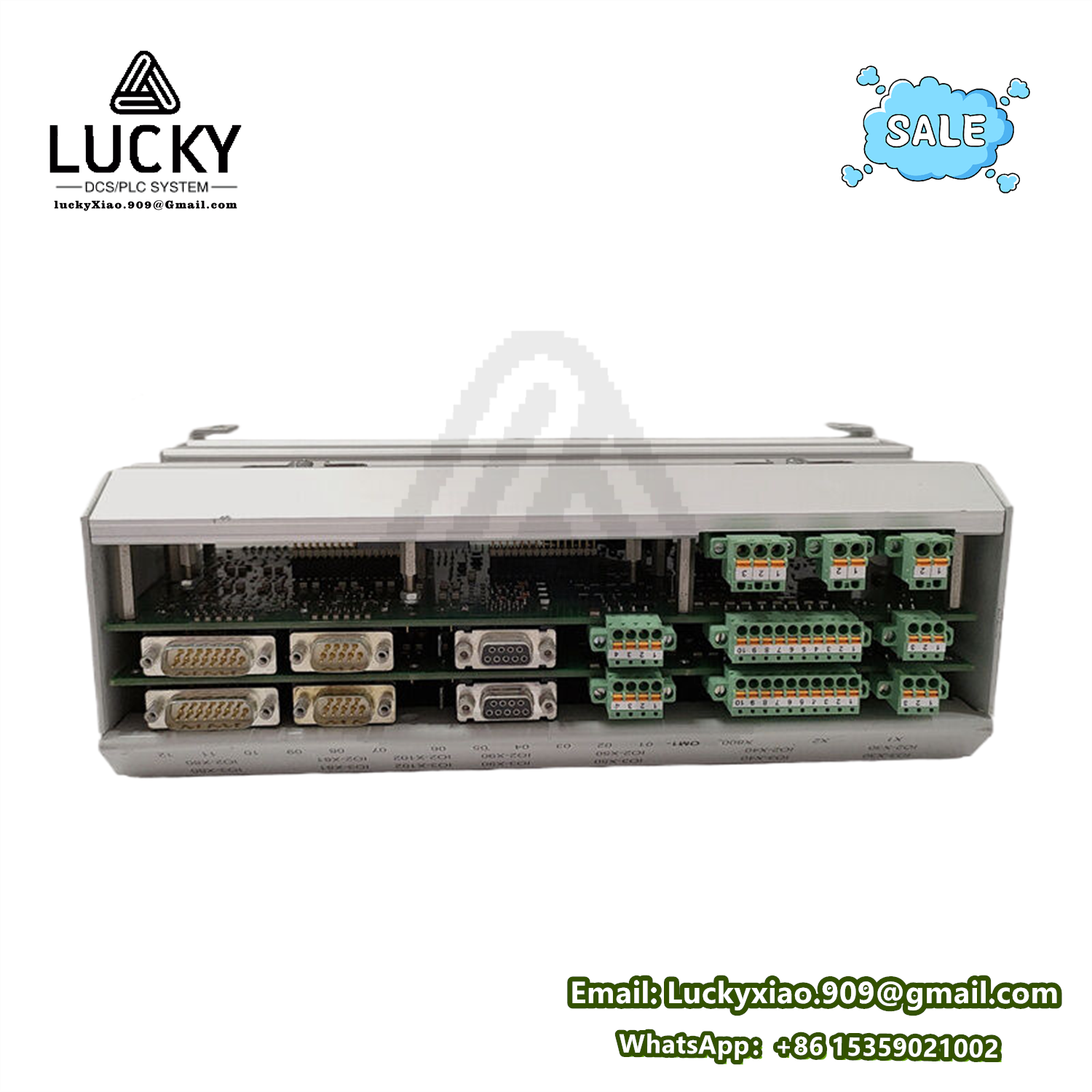

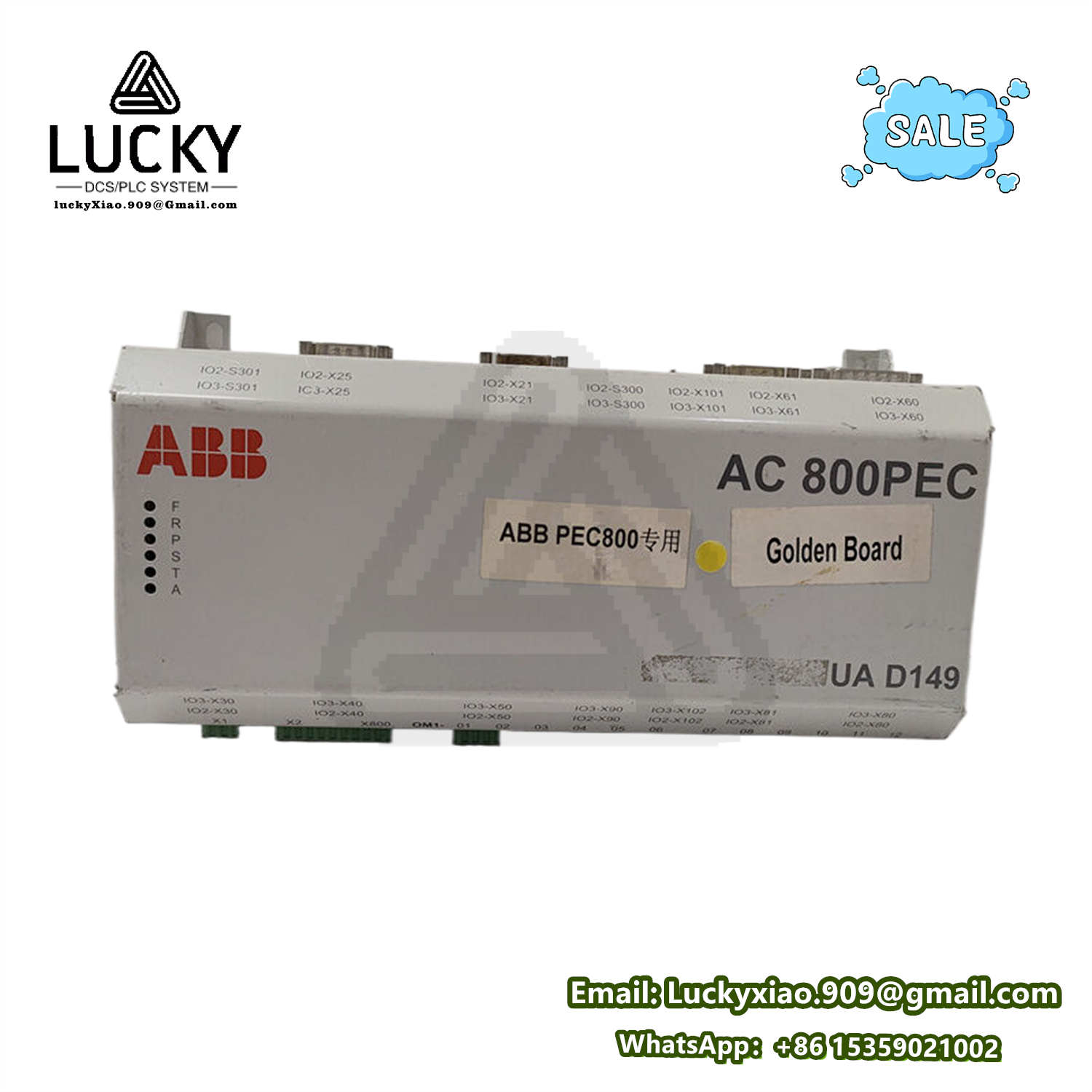

ABB UAD149A0011 3BHE014135R0011 模拟量输入模块
- 品牌：ABB
- 型号：UAD149A0011 3BHE014135R0011
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB UAD149A0011 3BHE014135R0011 技术规格与应用文档
一、产品说明：重工业场景的 “信号采集核心”
ABB UAD149A0011 3BHE014135R0011 是瑞士 ABB 集团为高可靠性工业控制场景研发的模拟量输入模块，隶属于 Advant OCS（Open Control System）控制系统家族，核心功能是将现场传感器的连续物理信号（如温度、压力、流量）精准转换为数字信号，传输至控制系统进行分析与控制，是连接 “现场设备层” 与 “控制层” 的关键桥梁。
1. 型号编码解析（读懂 ABB 工业产品逻辑）
该模块型号包含 “功能标识” 与 “全球物料编码” 两层信息，便于选型与追溯：
- UAD149A0011（功能型号）：
- “UAD”：固定前缀，代表 “模拟量输入模块”；
- “149”：核心参数标识，对应 “16 路高密度输入通道”；
- “A0011”：信号类型编码，支持 4-20mA 电流信号（兼容 0-10V 电压信号、Pt100/Pt1000 RTD）。
- 3BHE014135R0011（全球物料编码 / MCN）：
- “3BHE”：ABB 过程自动化领域模拟量 I/O 模块专属前缀；
- “014135”：产品序列编码，区分同类型不同规格模块；
- “R0011”：硬件版本号（第 11 版），包含抗干扰优化、温度漂移补偿升级。
2. 核心竞争力：适配重工业的三大关键特性
不同于普通工业模块，该产品专为火电厂、冶金厂、大型化工厂等 “极端工况 + 高可靠性需求” 场景设计：
- 高密度 + 高隔离：16 路通道集成于 1 个 3U 机架单元（节省 60% 柜内空间），通道间 2.5kV AC galvanic 隔离，避免某一路传感器故障（如短路）影响其他通道，尤其适合多传感器集中监测场景（如锅炉 16 个过热器管屏温度采集）。
- 高精度 + 强抗扰：24 位 Δ-Σ AD 转换器（测量精度 ±0.02% FS），配合 4 阶低通滤波器与 EN 61000-6-4 级 EMC 设计，在高压电机、变频器密集的车间（如冶金高炉附近），仍能保证温度信号采集误差≤0.1℃。
- 高可靠 + 易维护：无风扇被动散热（适应 - 40℃~+70℃宽温环境），平均无故障时间（MTBF）达 150,000 小时；支持热插拔更换（停机时间＜5 分钟），无需拆卸整个控制系统。
3. 典型应用场景（看模块如何解决实际问题）
行业 | 应用场景 | 模块作用 |
火电厂 | 锅炉过热器温度监测 | 采集 16 路 Pt100 信号，实时监测管屏温度，超温时触发喷水降温，避免管材烧毁 |
冶金厂 | 高炉热风炉压力 / 流量监测 | 接入 8 路压力变送器（4-20mA）+8 路流量传感器（0-10V），为热风温度调节提供数据 |
化工厂 | 反应釜多参数监测 | 同时采集液位、浓度、温度信号，确保反应过程在安全参数范围内，避免物料报废 |
二、产品技术参数：精准到 “每一个工业需求”
按 “采集性能 - 硬件防护 - 环境适配 - 通信集成” 分类，关键参数标注 “工业价值”，避免纯数据堆砌：
1. 核心采集性能参数（决定监测精度）
参数类别 | 具体规格 | 工业价值说明 |
通道配置 | 16 路独立模拟量输入，支持单端 / 差分输入切换（软件配置） | 差分模式抗共模干扰能力提升 10 倍，适合 300 米外的脱硝系统温度探头信号采集 |
输入信号类型 | 电流：4-20mA/0-20mA；电压：0-10V/1-5V；RTD：Pt100（-200℃~+850℃）/Pt1000 | 无需更换模块即可适配多种传感器，降低火电厂 “温度 + 压力 + 流量” 混合监测的集成成本 |
测量精度 | 电流 / 电压：±0.02% FS（25℃）；RTD：±0.05% FS（-50℃~+200℃） | 满足 ASME 锅炉安全标准，过热器温度监测误差≤0.2℃，避免因精度不足导致的安全风险 |
分辨率 | 24 位 AD 转换，最小检测信号：0.1μA（4-20mA 范围）、0.1mV（0-10V 范围） | 可捕捉反应釜液位 0.1% 的微小变化，提前预警进料量异常，减少化工产品报废率 |
采样速率 | 单通道最高 100Hz，16 通道并行采集总速率 500Hz（平均 31.25Hz / 通道） | 1 秒内完成 16 个高炉风口温度采集，满足快速变化工况的实时监测需求 |
2. 硬件防护参数（保障长期稳定运行）
参数类别 | 具体规格 | 工业价值说明 |
隔离性能 | 通道间：2.5kV AC（1 分钟耐压）；通道与系统地：5kV AC（1 分钟耐压） | 防止某一路压力变送器短路（如进水）导致整个模块损坏，降低冶金厂运维成本 |
过压 / 过流保护 | 每通道独立保护：过压≤36V DC、过流≤50mA；ESD 防护 ±4kV（接触放电） | 避免现场接线错误（如误接 220V AC）烧毁模块，减少因人为失误导致的停机时间 |
电源配置 | 24V DC 宽压输入（18-36V DC），功率消耗≤8W（16 通道满载） | 适应工业电网波动（如冶金厂电压暂降至 18V），支持双电源冗余接入，提升可靠性 |
物理尺寸 | 100mm（长）×160mm（宽）×30mm（高），标准 3U 机架安装（兼容 Advant OCS 400 机架） | 16 路通道仅占 1 个机架单元，相比 8 通道模块节省 50% 柜内空间，适合密集型安装 |
3. 环境适配参数（应对极端工业场景）
参数类别 | 具体规格 | 工业价值说明 |
工作温度范围 | -40℃~+70℃（无冷凝），存储温度 - 55℃~+85℃ | 适应火电厂汽轮机厂房（夏季高温 + 70℃）与北方冬季户外机柜（-40℃），无需额外温控 |
抗振动性能 | 10-500Hz，1.5g 加速度（随机振动，IEC 60068-2-6）；10g 加速度（冲击，IEC 60068-2-27） | 耐受高炉鼓风机、大型电机运行产生的振动，确保 AD 转换精度无漂移 |
防护等级 | IP20（前面板），支持加装防尘网（可选配件） | 冶金厂粉尘环境中，模块内部无灰尘堆积，避免散热不良导致的性能下降 |
电磁兼容 | 抗扰度：EN 61000-6-2（工业环境）；发射限值：EN 61000-6-4（Class A） | 火电厂高压柜附近（强电磁环境），温度信号采集无失真，避免误触发保护动作 |
4. 通信与集成参数（实现系统协同）
参数类别 | 具体规格 | 工业价值说明 |
系统兼容性 | 原生支持 ABB Advant OCS 400/500 系列控制器；兼容 ABB 800xA DCS（需适配器） | 无缝接入现有 ABB 控制系统，老电厂改造时无需重新开发驱动，缩短调试周期 30% |
通信接口 | Advant OCS 背板总线（10Mbps，确定性传输），支持热插拔 | 数据传输延迟≤10ms，满足火电机组 “毫秒级” 控制需求；热插拔更换模块不中断监测 |
配置方式 | ABB Control Builder M 软件（支持离线配置 + 在线下载），参数存储于非易失性存储器 | 可视化界面设置通道类型、量程、滤波系数，断电后参数不丢失，无需重复调试 |
诊断功能 | 通道开路 / 短路检测、电源电压监测、AD 转换故障诊断，故障代码总线上传 | 快速定位故障点（如 “通道 3：传感器开路，位置：锅炉左侧过热器”），维护效率提升 60% |
三、系统介绍：四层架构实现 “从信号到控制” 的闭环
该模块并非独立运行，而是作为 Advant OCS/DCS 系统的核心组件，通过 “采集 - 调理 - 传输 - 诊断” 四层架构，实现模拟量信号的全流程可靠处理：
1. 第一层：信号采集层 —— 无失真获取现场数据
核心任务：精准接收不同类型传感器的原始信号，解决 “信号怎么来” 的问题。
- 多传感器适配：16 路通道可分别连接不同信号类型的传感器，例如火电厂应用中，8 路接 Pt100 温度传感器（监测过热器）、6 路接 4-20mA 压力变送器（监测蒸汽压力）、2 路接 0-10V 流量传感器（监测给水流量），软件配置即可切换通道类型，无需硬件改动。
- 差分输入优化：针对远距离传感器（如 300 米外的脱硝系统温度探头），采用差分输入模式 —— 通过两根信号线传输 “差值信号”，抵消传输过程中的共模干扰（如电缆电阻压降、电磁感应噪声），确保信号传输误差≤0.1%。
- 并行采集设计：16 路通道采用 “并行 AD 转换”（非分时复用），100ms 内完成所有通道数据采集，避免分时采集导致的 “数据时间差”（如高炉 16 个风口温度同时监测，无先后延迟，确保温度场分析准确）。
2. 第二层：信号调理层 —— 消除干扰与保障安全
核心任务：处理原始信号中的噪声与异常，解决 “信号怎么准” 的问题。
- 硬件级防护：每路通道独立的过压 / 过流保护电路，当现场接线错误（如误接 220V AC）时，瞬间切断该通道电路，保护模块核心芯片；同时，通道间 2.5kV AC 隔离，防止某一路传感器短路（如压力变送器进水）影响其他 15 路通道。
- 软件滤波算法：内置 4 阶 Butterworth 低通滤波器，用户可通过软件设置截止频率（1Hz-100Hz）—— 例如冶金厂高炉压力监测中，设置 5Hz 截止频率，过滤鼓风机产生的 20Hz 以上高频噪声，保留真实的压力变化信号（如炉内压力波动）。
- 温漂补偿：采用温度系数≤10ppm/℃的高精度电阻电容，配合软件实时温漂补偿算法，在 - 40℃~+70℃范围内，测量精度偏差≤0.01% FS（如冬季 - 30℃时，温度传感器采集误差仍≤0.1℃，避免因温度变化导致的控制偏差）。
3. 第三层：数据传输层 —— 确保实时与连续
核心任务：将处理后的数字信号稳定传输至控制系统，解决 “信号怎么传” 的问题。
- 确定性传输：采用 Advant OCS 专用背板总线，数据传输延迟≤10ms，且不受通道数量影响（16 通道满载时延迟不变），满足火电机组 “毫秒级” 控制需求（如锅炉水位调节，延迟过大会导致水位波动）。
- 热插拔与冗余：支持带电插拔，模块故障时可在线更换（5 分钟内完成），期间其他通道正常采集；同时支持双模块冗余配置（主备模式），主模块故障时，备模块 10ms 内接管所有通道，适用于核电厂、大型化工厂等 “零中断” 场景。
- 数据同步：通过总线与控制系统时钟同步，确保 16 路通道的采集数据带有精确时间戳（误差≤1ms），便于后续故障溯源（如分析某一时刻多个传感器的异常关联）。
4. 第四层：诊断运维层 —— 降低成本与风险
核心任务：实时监测模块状态，简化运维，解决 “故障怎么修” 的问题。
- 全状态诊断：实时监测 12 项关键参数（通道开路 / 短路、电源电压、模块温度、AD 转换状态等），故障信息通过总线上传至控制系统 HMI，直观显示故障点（如 “通道 8：传感器开路，位置：脱硝系统 C 区”），无需现场逐个排查。
- 历史日志：存储 1000 条故障记录（含时间戳、故障类型、通道号），支持通过 Control Builder M 软件导出，便于分析故障规律（如某一路传感器频繁开路，判断是否为电缆老化，提前更换避免停机）。
- 远程配置：支持通过以太网远程访问配置软件，修改模块参数（如通道量程、滤波频率），无需现场操作 —— 例如火电厂季节性调整温度报警阈值时，工程师在中控室即可完成配置，减少现场奔波。
四、同系列型号推荐：按场景选对 “专属模块”
ABB Advant OCS 系列模拟量输入模块覆盖不同通道数、信号类型与功能需求，以下为 UAD149A0011 的适配型号，可根据实际场景灵活选择：
1. 基础入门型：ABB UAD148A0011 3BHE014134R0011
- 核心差异：8 路模拟量输入（UAD149A0011 为 16 路），仅支持 4-20mA/0-10V 信号（不兼容 RTD），成本低 40%。
- 适用场景：中小型设备的少量模拟量采集，如污水处理厂的 8 路水泵出口压力监测、小型化工厂的反应釜液位监测。
- 优势：体积小巧（1/2 机架宽度），适合空间受限的控制柜，预算有限时优先选择。
2. 高精度 RTD 专用型：ABB UAD150A0011 3BHE014136R0011
- 核心差异：16 路纯 RTD 输入通道（仅支持 Pt100/Pt1000/Cu50），测量精度提升至 ±0.01% FS，内置 RTD 断线检测与冷端补偿。
- 适用场景：高精度温度监测场景，如火电厂汽轮机轴承温度监测（误差需≤0.05℃）、医药厂冻干机的低温监测（-50℃~+50℃）。
- 优势：RTD 信号调理电路优化，温漂补偿精度比 UAD149A0011 提升 50%，适合对温度精度要求严苛的行业。
3. 防爆专用型：ABB UAD149A0011-EX 3BHE014135R0012
- 核心差异：隔爆外壳设计（Ex d IIB T4 Ga），内部电路本安化处理，通过 ATEX/IECEx 认证。
- 适用场景：爆炸性环境，如石油钻井平台的井口压力监测、煤化工防爆车间的反应釜参数采集（Zone 1/2 危险区域）。
- 优势：无需额外防爆箱，直接安装于危险区域，抗爆等级满足 GB 3836.2-2010 标准，安全性高。
4. 高速采集型：ABB UAD151A0011 3BHE014137R0011
- 核心差异：单通道最高采样速率 500Hz（UAD149A0011 为 100Hz），16 通道总速率 2000Hz，支持瞬态信号捕捉。
- 适用场景：快速变化过程监测，如火箭发动机试车台的压力波动监测、冶金厂钢水浇铸时的温度骤变监测。
- 优势：AD 转换位数提升至 26 位，最小信号变化检测 0
