S-093N 3BHB009885R0021 ABB 高功率密度功率单元模块
- 品牌：
- 型号：
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

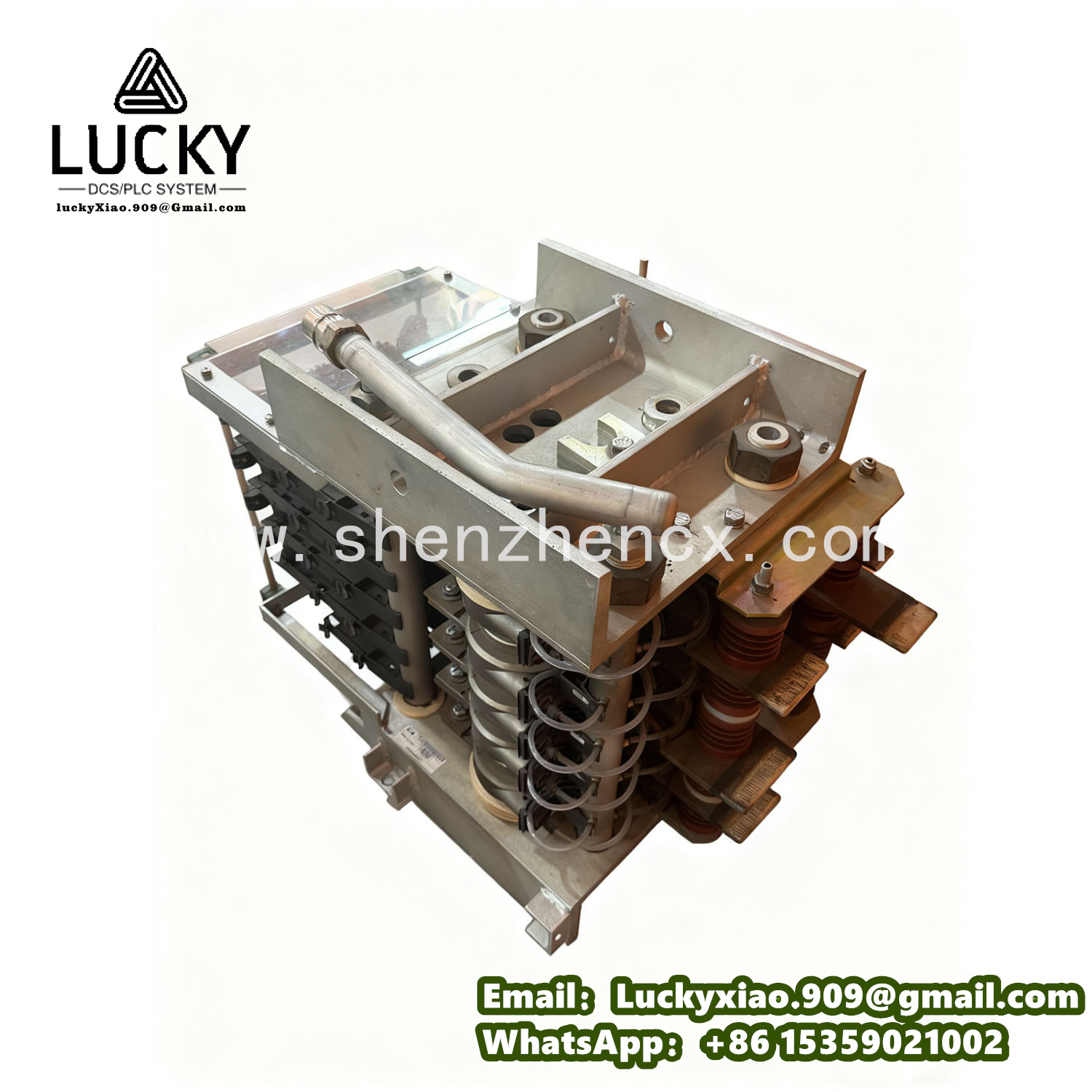

ABB S-093N 3BHB009885R0021 中压功率单元模块
一、产品说明：中压驱动系统的核心动力单元
ABB S-093N 3BHB009885R0021 是专为 ABB ACS 800 系列中压变频器设计的高功率密度功率单元模块，作为中压变频驱动系统的 “动力核心”，主要承担 “交流 - 直流 - 交流” 的双向功率转换任务 —— 先将电网输入的中压交流电整流为稳定直流电（直流母线），再通过逆变技术将直流电转换为频率、电压可调的交流电，最终实现对 1.5MW 及以上大型工业电机的精准转速、转矩控制。
该模块的核心价值在于重工业场景适配性与可靠性设计：采用 1700V 绝缘栅双极型晶体管（IGBT）作为核心开关元件，搭配 ABB 自研的软开关门极驱动技术，既能降低开关损耗（相比传统晶闸管设计节能 15%-20%），又能耐受中压电网常见的电压波动（±10% 额定电压）与瞬时冲击；同时，模块化结构支持多单元并联扩容，可适配 5MW 以上超大型电机（如矿山提升机、钢铁轧机主电机），无需更换核心硬件，大幅降低设备升级成本。
从应用场景来看，它广泛服务于对 “连续运行” 与 “控制精度” 要求极高的行业：
- 矿山行业：驱动 2-3MW 矿山主提升机，通过 0.1Hz 级频率调节实现 “重载启动无冲击”，避免钢丝绳磨损与电机过载；
- 钢铁行业：为热轧机主传动电机（1.8-2.5MW）提供动态转矩补偿，确保钢板厚度偏差控制在 ±0.1mm 内；
- 石油化工：适配 offshore 平台 1.5-2MW 输油泵，耐受盐雾腐蚀（符合 ISO 12944-5 C5-M 级防腐标准）与海上振动环境；
- 电力行业：控制 2-3MW 锅炉引风机、给水泵，通过变频调节实现 “按需供能”，单台设备年节电可达 30 万度以上。
二、技术参数：工业级性能的精准量化
下表从 “电气性能”“机械与热设计”“环境适应性”“监控与保护” 四大维度，详细拆解 S-093N 3BHB009885R0021 的核心参数，并结合工业场景解读参数背后的实际价值：
参数类别 | 具体参数项 | 参数值 | 工业场景意义 |
电气性能 | 额定输入电压 | 6.6kV AC（线电压） | 匹配全球中压电网主流规格（6kV/6.6kV），无需额外配置降压变压器，降低系统成本 |
额定输出电流 | 150A（连续运行）；187.5A（1 分钟过载） | 连续运行可驱动 1.6MW 电机（6.6kV 电压下），过载能力应对电机启动冲击（启动电流约为额定 3 倍） | |
功率 rating | 1650kVA（连续）；2062.5kVA（过载） | 满足大型设备单电机驱动需求，如 2MW 级轧机、3MW 级水泵（多单元并联时） | |
IGBT 规格 | 1700V/200A（6-pack 封装） | 高耐压等级适配中压环境，6-pack 结构简化布线，降低 IGBT 并联时的电流不均衡风险 | |
开关频率 | 1-8kHz（软件可调） | 低频率（1-3kHz）适合高功率电机（降低损耗），高频率（6-8kHz）适合低噪声场景（如厂房内设备） | |
输入功率因数 | ≥0.96（额定负载下） | 减少电网无功损耗，避免被电力公司收取 “无功罚款”，尤其适合多电机集群的工厂 | |
机械与热设计 | 冷却方式 | 强制风冷（标配）；液冷（可选） | 风冷适合干燥、通风良好场景（如内陆电厂），液冷适合高粉尘 / 高温度场景（如矿山、钢厂） |
散热片热阻 | 0.1℃/W（结到散热片） | 热阻低意味着散热效率高，IGBT 结温控制更稳定，延长元件寿命（目标寿命 12 万小时） | |
外形尺寸（H×W×D） | 520mm×380mm×320mm | 紧凑设计适配标准 19 英寸中压变频柜（3U 高度），节省厂房占地面积 | |
重量 | 42kg | 重量适中，便于安装与维护（单人配合吊装工具即可完成更换） | |
环境适应性 | 工作温度范围 | -15℃~+45℃（无降容）；+45℃~+55℃（每℃降容 1.5%） | 耐受北方冬季低温与南方夏季高温，无需额外配置恒温空调，降低运维成本 |
湿度耐受 | 5%~95% RH（无凝露，符合 IEC 60068-2-30） | 适应沿海高湿环境（如 offshore 平台），避免电路板腐蚀短路 | |
振动等级 | 5-200Hz，0.8g（随机振动，IEC 60068-2-6） | 耐受电机运行时的振动传递（如轧机、破碎机），防止接线松动与元件损坏 | |
防护等级（面板 / 内部） | IP21/IP00（安装于变频柜内时） | 面板防粉尘与垂直滴水，适合工业厂房常见的粉尘环境（如水泥厂、矿山） | |
监控与保护 | 监控参数 | IGBT 结温、输出电流 / 电压、直流母线电压、风扇转速 | 实时掌握模块健康状态，为 predictive maintenance（预测性维护）提供数据支撑 |
保护功能 | 过压（直流母线）、过流（输出）、短路（IGBT）、过热（散热片） | 故障响应时间＜1μs，快速切断危险电流，避免 IGBT 烧毁（单只 IGBT 更换成本超万元） | |
故障记录 | 200 条历史故障（带时间戳） | 便于运维人员追溯故障原因（如 “2024-05-20 14:30 过流，电流 220A”），缩短停机时间 |
三、系统介绍：模块化架构的工作逻辑
S-093N 3BHB009885R0021 并非独立运行，而是作为 ABB ACS 800 中压变频系统的 “核心单元”，与控制器、冷却系统、监控软件共同构成闭环控制体系，其系统架构可拆解为四层功能模块，各层协同实现 “稳定、高效、安全” 的电机驱动：
1. 第一层：功率转换层 —— 实现能量形态的精准切换
这是模块的核心功能层，通过 “整流 - 滤波 - 逆变” 三步完成功率转换：
- 整流阶段：6-pack IGBT 按照固定时序导通 / 关断，将 6.6kV 三相交流电转换为直流电压（约 9.3kV 直流母线，计算公式：√2×6.6kV）；同时，通过功率因数校正（PFC）技术，将输入功率因数提升至 0.96 以上，减少电网谐波污染（THD＜5%，符合 GB/T 14549-1993 标准）。
- 滤波阶段：直流母线串联大容量电解电容（或薄膜电容），平滑整流后的直流电压波动（波动范围＜2%），为后续逆变提供稳定的直流电源 —— 这一步至关重要，若直流电压波动过大，会导致电机转速忽快忽慢，影响产品质量（如钢铁轧机的钢板厚度偏差）。
- 逆变阶段：根据 ACS 800 控制器发送的 “频率 / 电压指令”，IGBT 再次切换，将直流电逆变为频率可调（0-60Hz）、电压可调（0-6.6kV）的交流电；切换频率（1-8kHz）可通过软件设置，例如驱动矿山提升机时用 3kHz（降低损耗），驱动厂房内风机时用 8kHz（降低运行噪音）。
2. 第二层：热管理层 —— 保障元件长期稳定运行
IGBT 在开关过程中会产生大量热量（单模块满负荷运行时散热功率约 1.5kW），若温度超过 150℃会导致元件烧毁，因此热管理层是 “可靠性关键”：
- 风冷系统（标配）：模块顶部集成 2 台双滚珠轴承风扇（寿命 5 万小时），风扇转速随散热片温度自动调节 —— 当温度＜50℃时，风扇以 50% 转速运行（节能且静音）；温度＞70℃时，满转速运行（最大化散热）；若风扇故障，模块会触发 “风扇告警”，同时自动降容（降低输出电流），避免过热停机。
- 液冷系统（可选）：针对高粉尘、高温度场景（如钢厂热轧车间），可更换为水 - 乙二醇液冷散热片（散热效率是风冷的 3 倍），冷却液入口温度控制在 25-55℃，通过外置冷却机组实现循环降温；模块内置流量传感器，若冷却液流量＜额定值的 80%，会立即触发 “流量告警”，防止散热失效。
3. 第三层：控制通信层 —— 实现 “指令 - 反馈” 闭环
该层负责模块与 ACS 800 控制器的实时数据交互，确保控制精度：
- 通信接口：采用 ABB proprietary 光纤通信（非以太网），传输 latency＜80μs—— 相比传统以太网（ latency ＞1ms），光纤通信抗电磁干扰（EMI）能力更强，尤其适合中压设备密集的厂房（如多台变频器并列运行时，无信号干扰）。
- 数据交互内容：控制器向模块发送 “目标频率、目标电压” 等指令；模块向控制器反馈 “实际输出电流、IGBT 结温、故障状态” 等数据；若通信中断（如光纤断裂），模块会立即进入 “安全停机” 模式（输出电压逐步降至 0），避免电机失控。
- 多单元同步：当多台 S-093N 并联驱动超大型电机（如 5MW 水泵）时，控制器通过光纤实现 “电流同步”—— 各模块输出电流偏差控制在 ±3% 以内，防止单模块过载（若某模块电流过高，控制器会自动调整其 IGBT 开关时序，平衡负载）。
4. 第四层：故障防护层 —— 构建 “三级安全屏障”
为应对工业场景中的突发故障（如电机短路、电网过压），模块设计了三级防护机制：
- 一级防护（元件级）：IGBT 门极驱动电路实时监测电流 / 电压，若检测到 “短路电流”（＞3 倍额定电流），0.5μs 内关断 IGBT，避免元件烧毁；同时，DC 母线串联压敏电阻，吸收电网过压冲击（如雷击导致的电压尖峰）。
- 二级防护（模块级）：散热片内置温度传感器，若温度＞90℃，模块自动降容（每℃降容 2%）；若温度＞110℃，触发 “过热保护”，暂停输出并告警 —— 这一步可避免 IGBT 因长期高温导致寿命衰减。
- 三级防护（系统级）：模块将故障信息（如 “过流故障、风扇故障”）实时上传至 ACS 800 控制器，控制器联动整个变频系统（如切断输入电源、关闭上游接触器），防止故障扩散至其他设备（如避免因单模块故障导致整个轧机生产线停机）。
四、同系列相关型号推荐：按需选型的适配方案
ABB S 系列功率单元模块涵盖不同电压等级、功率范围，可根据电机参数（电压、功率）与应用场景（环境、控制需求）灵活选型，以下为与 S-093N 3BHB009885R0021 同系列的核心型号，及其适配场景对比：
型号 | 核心差异（与 S-093N 相比） | 适配场景案例 |
S-093N 3BHB009885R0022 | 冷却方式升级为 “全封闭液冷”，防护等级提升至 IP54 | 高粉尘、高腐蚀场景：如水泥厂回转窑主电机（粉尘浓度高）、沿海地区海水泵（盐雾腐蚀） |
S-073N 3BHB009884R0021 | 额定电压 3.3kV，额定电流 220A（功率 1250kVA） | 3.3kV 中压电网场景：如内陆电厂 3.3kV 给水泵（1.2MW）、矿山 3.3kV 刮板输送机（1MW） |
S-113N 3BHB009886R0021 | 额定电压 10kV，额定电流 100A（功率 1732kVA） | 10kV 高压电网场景：如大型风电场 10kV 主变冷却风机（1.5MW）、冶金厂 10kV 轧机（1.8MW） |
S-093N 3BHB009885R0023 | 增加 “冗余 IGBT 通道”，支持 “热插拔更换” | 连续生产不可中断场景：如半导体工厂洁净室空调风机（停机将导致晶圆报废）、化工连续反应釜搅拌电机 |
S-053N 3BHB009883R0021 | 额定电压 2.3kV，额定电流 300A（功率 1218kVA） | 低压中功率场景：如食品加工厂 2.3kV 杀菌线电机（0.8MW）、数据中心 2.3kV 备用发电机（1MW） |
