ABB 3BHE039724R2643 驱动器模块
- 品牌：ABB
- 型号：3BHE039724R2643
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

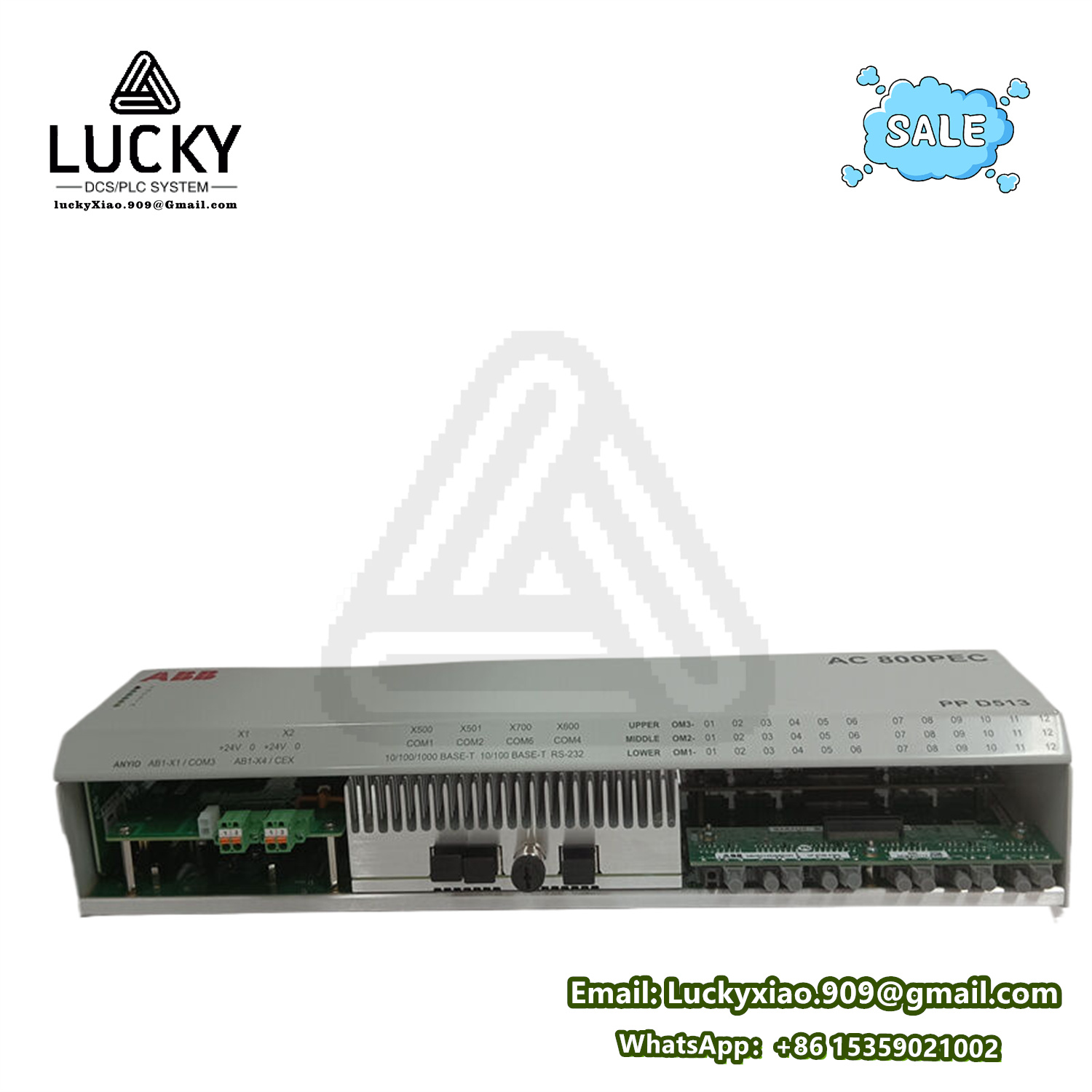

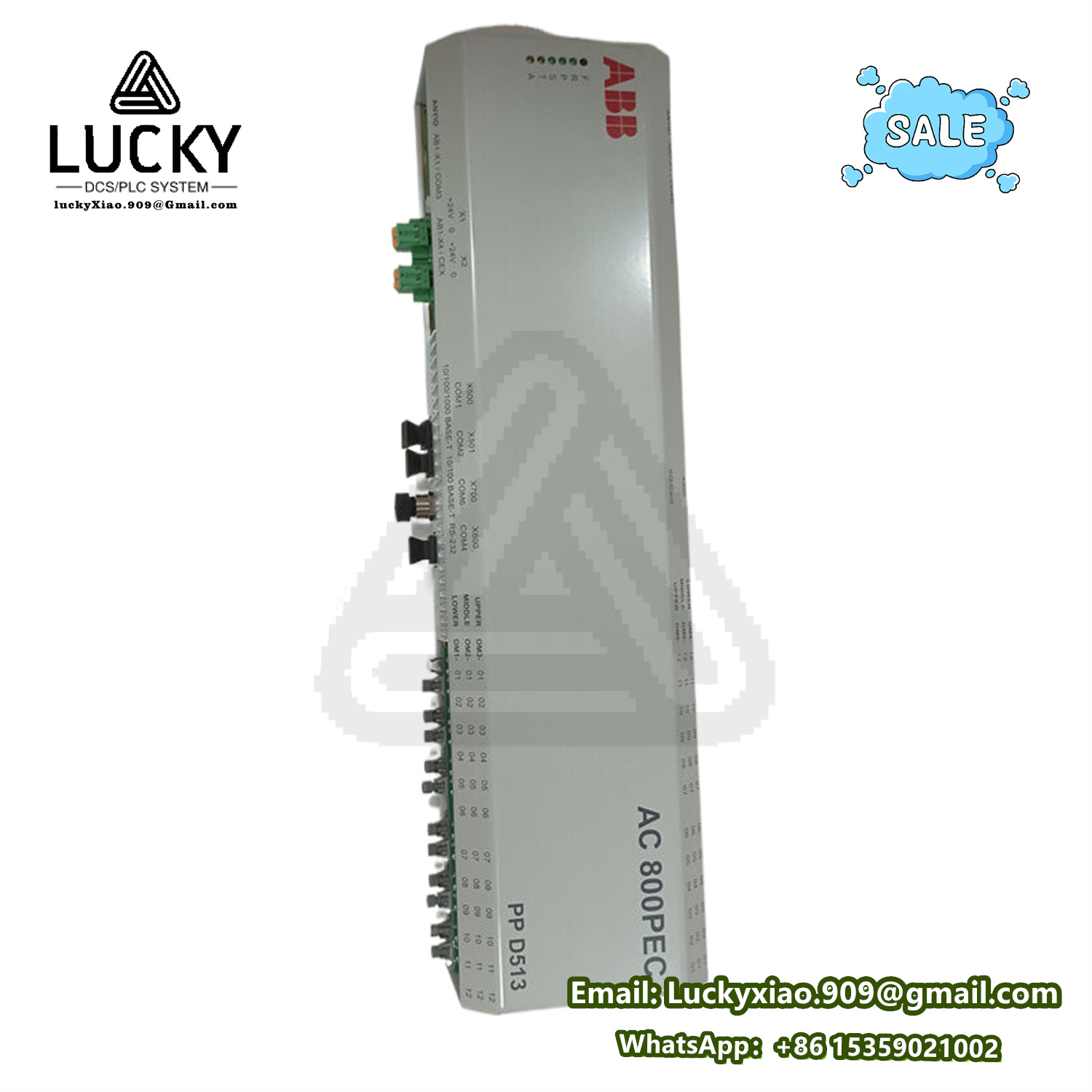

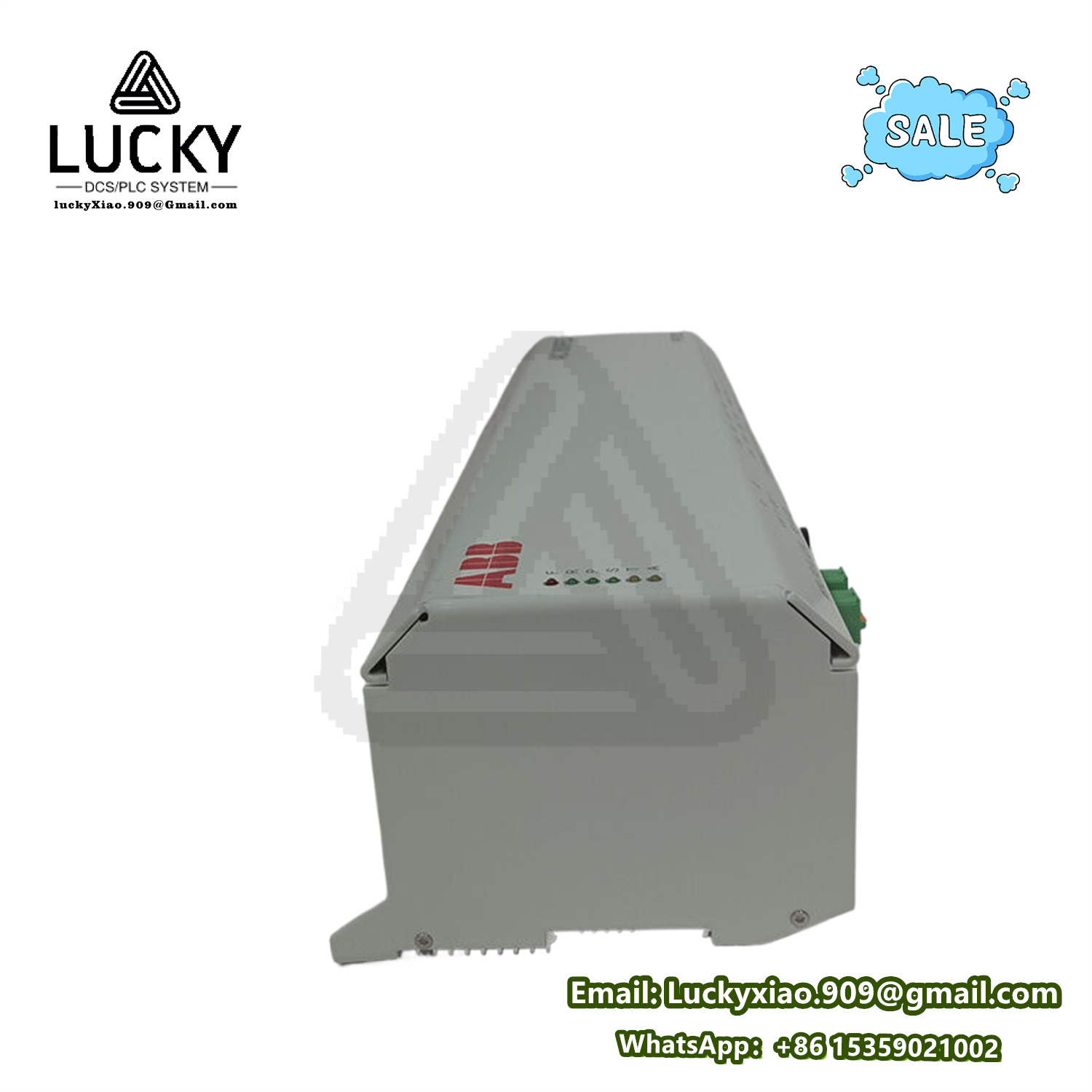

ABB 3BHE039724R2643 步进电机驱动器模块
一、产品说明
ABB 3BHE039724R2643 是 ABB PPD513 系列中的工业级步进电机驱动器模块，相当于步进电机的 “精准操控中枢”，主要适配自动化生产线、精密机械、包装设备、印刷机械等场景（如流水线传送带步进定位、精密机床工作台移动、包装机送料机构控制、纺织机械罗拉驱动）。
其核心功能是 “接收控制器的脉冲 / 方向信号，将 80-265VAC 的交流输入转换为可调的驱动电流，精准控制步进电机的转速、转角和启停，通过细分功能提升运行精度，同时具备多重保护机制，防止电机和驱动器损坏”。比如在精密机床中，控制器发送脉冲信号后，驱动器将电机电流调节至 1.5A，细分设置为 1600 步 / 转，带动工作台实现 0.001mm 级的位移，确保加工尺寸精准；若电机出现过流故障，驱动器立即切断输出并报警，避免设备烧毁。
它的实用优势在精密驱动场景中尤为突出：
- 高精度可调可控：通过拨码开关支持 16 档细分（200~25000 步 / 转），细分越高电机运行越平稳、定位越精准，适配从普通传送带到精密加工的不同精度需求；输出电流可在 0.6A~2.5A 间选 16 档调节，能匹配不同功率的步进电机。
- 灵活适配多场景：支持脉冲 / 方向、双脉冲两种输入方式，可通过拨码开关切换；具备外部速度（-10V~+10V）和转矩（-10V~+10V）控制模式，既能手动调节，也能对接 PLC 实现自动控制。
- 工业级可靠防护：自带过压、欠压、过温、过流保护，还能检测电机开路故障，遇到异常立即切断输出并发送报错信号；采用光电隔离技术，能抵御车间电磁干扰，确保信号传输稳定。
- 易操作易维护：所有关键参数（细分、电流、输入方式等）都可通过拨码开关设置，无需复杂编程；自带自检、电机自运行、零点自检测功能，故障时通过报错信号快速定位问题，维护效率高。
比如在包装机送料系统中，ABB 3BHE039724R2643 接收 PLC 的脉冲信号，将细分设为 4000 步 / 转、电流调至 1.2A，驱动步进电机带动送料辊转动；当物料位置偏移时，PLC 调整脉冲频率，驱动器立即响应改变电机转速，确保送料精度控制在 ±0.5mm 内，避免包装错位。
二、关键技术参数
参数类别 | 具体细节 |
适配场景 | 步进电机驱动、自动化生产线、精密机械、包装 / 印刷 / 纺织设备 |
输入参数 | 供电电压：80-265VAC（适配不同地区电网）；控制信号：3 个数字输入口（脉冲 / 方向 / 使能，5-24VDC，光电隔离）；脉冲方向滤波：150KHz 或 2MHz 可选 |
输出参数 | 输出电流：0.6A~2.5A（16 档可调，峰值 2.5A）；细分档位：16 档（200,400,...,25000 步 / 转）；控制模式：外部速度（-10V~+10V）、外部转矩（-10V~+10V） |
核心功能 | 输入方式切换（脉冲 / 方向 / 双脉冲）；内部细分启停控制；自动减流（50% 或 90% 可选）；反馈分频（1:1~1:10000）；负载惯量自测优化 |
保护与诊断 | 保护类型：过压、欠压、过温、过流、电机开路检测；故障输出：1 个数字报错信号；自检功能：电机自运行、零点自检测、负载惯量自测 |
工作环境 | 温度：-20℃~+50℃（适配工业高低温环境）；相对湿度：5%~95%（无凝露）；抗干扰：光电隔离，抵御电磁干扰 |
尺寸与安装 | 标准化模块设计，适配 DIN 导轨或设备集成安装；重量：约 0.8kg（便于紧凑空间部署） |
认证标准 | CE 认证、UL 认证、IEC 工业控制设备安全标准 |
三、系统集成说明
ABB 3BHE039724R2643 是步进电机驱动系统的 “核心控制单元”，集成需遵循工业驱动设备安装规范：
- 安装步骤（含安全注意事项）：第一步，断电操作：断开总电源，挂 “设备维护中” 标识，避免触电；第二步，固定模块：在设备控制柜内远离变频器、大功率电机等干扰源的位置安装，预留 5cm 散热间隙，防止过温；第三步，供电接线：接入 80-265VAC 电源，火线、零线、地线对应接好，地线必须可靠接地（接地电阻≤4Ω），电源回路串联 5A 保险丝；第四步，控制接线：将 PLC 的脉冲 / 方向信号接入模块数字输入口，使能信号接急停回路，确保紧急情况能切断驱动；第五步，电机接线：连接模块输出端至步进电机，确认正负极对应（反接会导致电机反转）；第六步，参数设置：通过拨码开关选择细分档位（如精密场景选 10000 步 / 转）、输出电流（匹配电机额定电流）、输入方式（脉冲 / 方向模式）；第七步，调试运行：通电后触发电机自运行，检查转向和转速是否正常；接入负载测试定位精度，若偏差大则调整细分或电流参数。
- 日常维护要点：每月检查接线端子是否松动，尤其电机接线（大电流易导致松动）；每季度清洁模块散热孔，避免灰尘堆积导致过温；定期测试保护功能（如模拟过流，查看是否报错）；备份拨码开关参数位置，更换模块时可快速复现设置；若报错灯亮，先检查电源电压和电机接线，再排查负载是否过载。
比如在精密机床工作台驱动系统中，集成 ABB 3BHE039724R2643 后，通过拨码设为 25000 步 / 转细分、2.0A 电流，对接数控系统的脉冲信号；数控系统发送定位指令后，驱动器精准控制电机转动，带动工作台移动至目标位置，重复定位误差≤0.002mm，满足高精度加工需求。
四、同系列相关型号推荐
型号 | 核心差异及适用场景 |
ABB 3BHE039724R0C3D | 通信增强型 —— 支持 PROFIBUS DP、Modbus TCP 协议，可接入 DCS 系统远程监控，适配大型自动化生产线（如冶金厂风机驱动） |
ABB 3BHE039724R2644 | 高功率型 —— 输出电流扩展至 0.8A~3.5A，峰值 3.5A，适配大功率步进电机（如重型传送设备驱动） |
ABB 3BHE039724R2645 | 低噪声型 —— 采用静音驱动算法，运行噪声≤50dB，适配医疗设备、实验室精密仪器等低噪场景 |
ABB 3BHE039724R2646 | 防爆型 —— 通过 ATEX Zone 2 认证，防护等级 IP54，适配化工、油气等易燃易爆环境（如防爆包装机驱动） |
ABB 3BHE039724R2647 | 多电机控制型 —— 支持 2 路独立步进电机驱动，每路参数可单独设置，适配双轴同步设备（如双轨传送带） |
ABB 3BHE039724R2648 | 宽温型 —— 工作温度 - 40℃~+60℃，适配极端环境（如寒冷地区户外设备、高温车间机械） |
ABB 3BHE039724R2649 | 经济型 —— 固定细分（1000 步 / 转）和电流档位（1.0A/2.0A 可选），价格更低，适配标准化量产设备 |
ABB 3BHE039724R2650 | 以太网型 —— 新增 Profinet 接口，支持工业以太网通信，适配智慧工厂分布式控制场景（如多设备联网驱动） |
