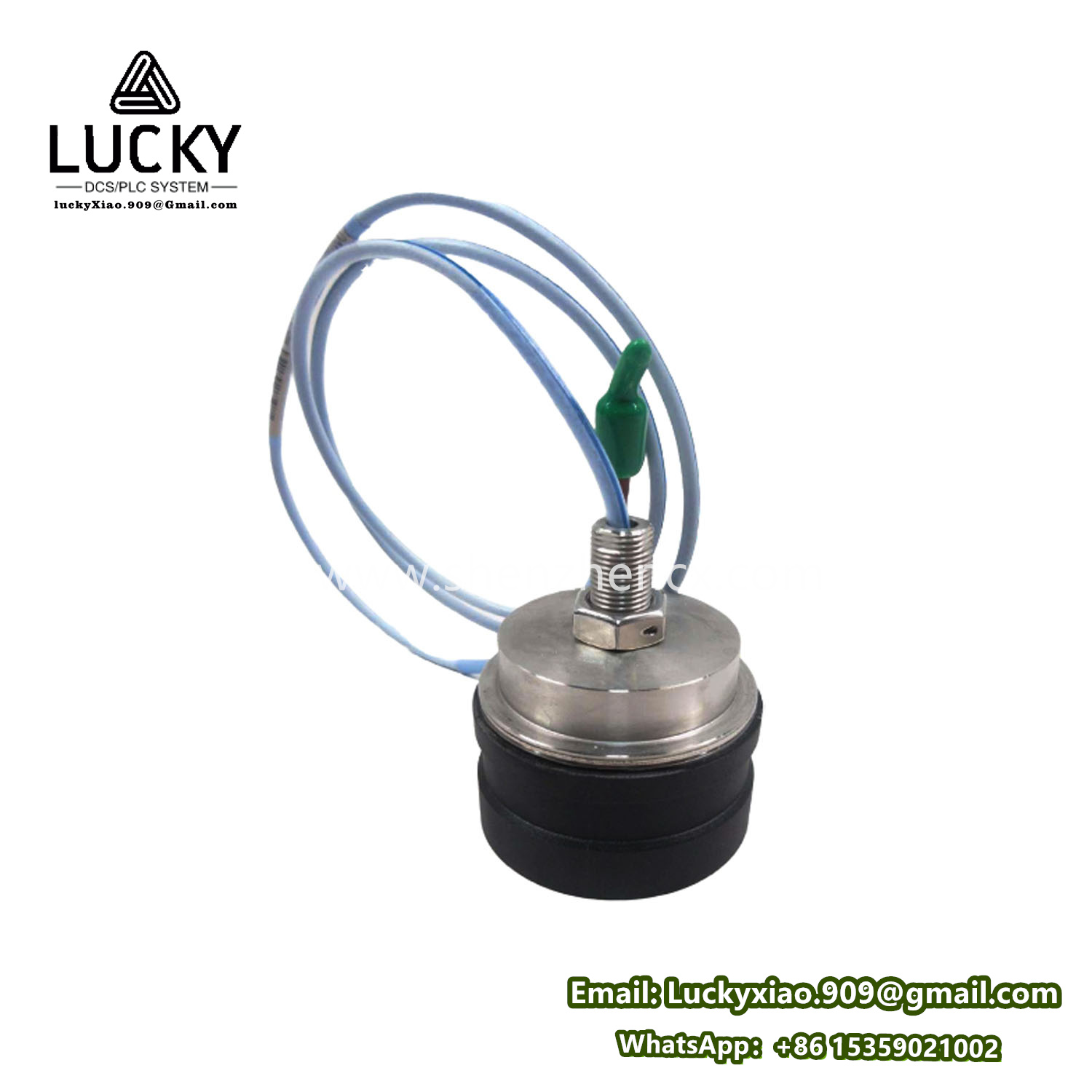

BENTLY 330876-03-90-00-05 高温电涡流位移传感器
- 品牌：BENTLY
- 型号：330876-03-90-00-05
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 330876-03-90-00-05 高温电涡流位移传感器
330876-03-90-00-05 PDF
1. 产品定位
- 核心功能：高温电涡流位移传感器
- 系统层级：3300 XL 系列传感单元
- 关键特性：
- -30℃ ~ +204℃ 宽温域工作
- IP68防护等级（水下3米/72小时）
- 本质安全认证（ATEX/IECEx Zone 1）
关键参数与规格
| 参数 | 技术规格 |
|---|---|
| 探头直径 | 8mm（标准工业尺寸） |
| 线性量程 | 2mm（±1% FS精度） |
| 灵敏度 | 7.87 mV/μm（@3.94V/mm） |
| 频响范围 | 0~15kHz（-3dB点） |
| 温度漂移 | ＜0.05%/℃（全温区补偿） |
| 电缆类型 | 高温铠装同轴（双层屏蔽/不锈钢编织） |
| 电缆长度 | 5米（后缀00-05指定长度） |
| 输出阻抗 | 50Ω（匹配同轴传输） |
| 供电电压 | -24V DC（恒流源驱动） |
| 绝缘强度 | 探头-外壳 1500V RMS |
| 认证标准 | API 670 第5版，ISO 10817-1 |
型号解码：
- 330876：高温型8mm涡流传感器
- 03：中压探头（适用35MPa环境）
- 90：铠装电缆+整体防爆
- 00-05：5米定制长度
传感系统构成
graph TBA[探头330876-03] --> B(延伸电缆CA-001)B --> C(前置器330180-90-00) C --> D[监测系统]
五大核心特征
- 高温自适应
- 探头采用 陶瓷PFA绝缘（耐温260℃）
- 自动温度补偿算法（-30~204℃误差＜3%）
- 抗干扰设计
- 三重电磁屏蔽：
- 探头铜壳体
- 双层不锈钢铠装
- 镀锡铜网屏蔽层
- 射频干扰抑制比 ＞120dB
- 三重电磁屏蔽：
- 机械鲁棒性
- 探头抗拉强度 ＞250N（电缆连接处）
- 通过 IEC 60068-2-27 100g冲击测试
- 精确标定
- 每支探头单独 激光校准（NIST可溯源）
- 提供 K-V特性曲线（含温度修正表）
- 本质安全
- 符合 ATEX II 2G Ex ia IIC T6 Ga
- 限制能量 ＜35μJ（危险环境适用）
性能对比表
| 指标 | 330876-03-90 | 普通工业探头 | 提升幅度 |
|---|---|---|---|
| 工作温度 | -30~204℃ | -20~85℃ | +119℃ |
| 耐压等级 | 35MPa | 10MPa | 3.5倍 |
| 湿度耐受 | 100% RH | 85% RH | 15%↑ |
| 线性误差 | ±1% FS | ±3% FS | 精度2倍 |
应用场景与安装规范
| 领域 | 典型测量目标 | 安装要求 |
|---|---|---|
| 燃气轮机 | 轴承油膜厚度 | 径向成90°安装（API 670） |
| 离心压缩机 | 轴位移/胀差 | 探头间隙1.0±0.1mm |
| 蒸汽轮机 | 汽封间隙动态监测 | 耐压密封法兰连接 |
| 水轮发电机组 | 大轴摆动量 | 防水灌封处理 |
| 火箭涡轮泵 | 高速轴振动（＞50krpm） | 真空环境适配 |
安装扭矩：探头锁紧螺母 1.4N·m（避免过应力损坏陶瓷）
机械集成参数
| 项目 | 规格 |
|---|---|
| 探头螺纹 | M10×1（标准工业） |
| 安装孔深 | ≥20mm（确保机械稳定性） |
| 电缆弯曲半径 | ＞50mm（动态应用）/ ＞30mm（静态） |
| 探头端部材质 | PPS工程塑料（耐化学腐蚀） |
| 重量 | 120g（探头+5米电缆） |
信号特性曲线
量程范围：0.5~2.5mm（标定零点1.0mm） 输出电压：-2V ~ -10V DC 线性段： 0.8~2.0mm（非线性度＜0.5%）温度系数： 20℃ → 灵敏度 7.87mV/μm 200℃ → 灵敏度 7.82mV/μm（漂移0.06%）
行业合规认证
| 标准 | 认证内容 |
|---|---|
| API 670 | 机械保护系统传感器规范（第5章） |
| ISO 10817-1 | 旋转机械振动测量标准 |
| ATEX 2014/34/EU | Ex ia IIC T6 Ga（Zone 0/1） |
| IECEx IEC 60079 | Ex ia IIC T6 Ga |
| NEPSI | GB3836 防爆认证（中国） |
诊断与维护
校准周期：
- 常规工况：24个月
- 高温工况（＞150℃）：12个月
故障模式：
- ERR 01：探头开路（阻抗＞200Ω）
- ERR 04：灵敏度漂移（＞±5%）
- ERR 07：电缆绝缘失效（＜100MΩ）
维护操作：
- 清洁探头端部：异丙醇擦拭（禁用丙酮）
- 检查电缆铠装：扭曲变形需立即更换
