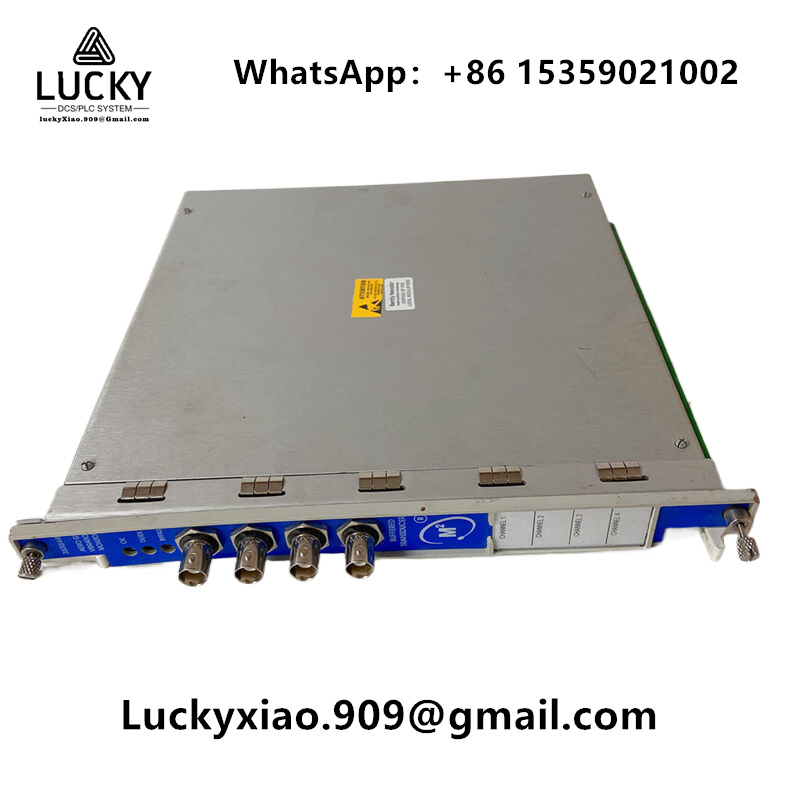

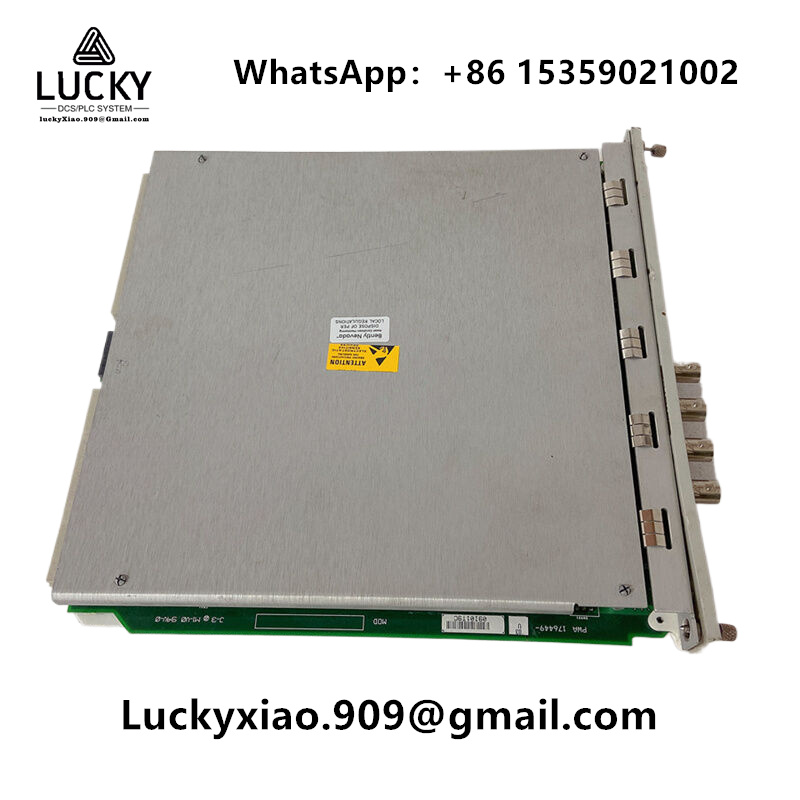

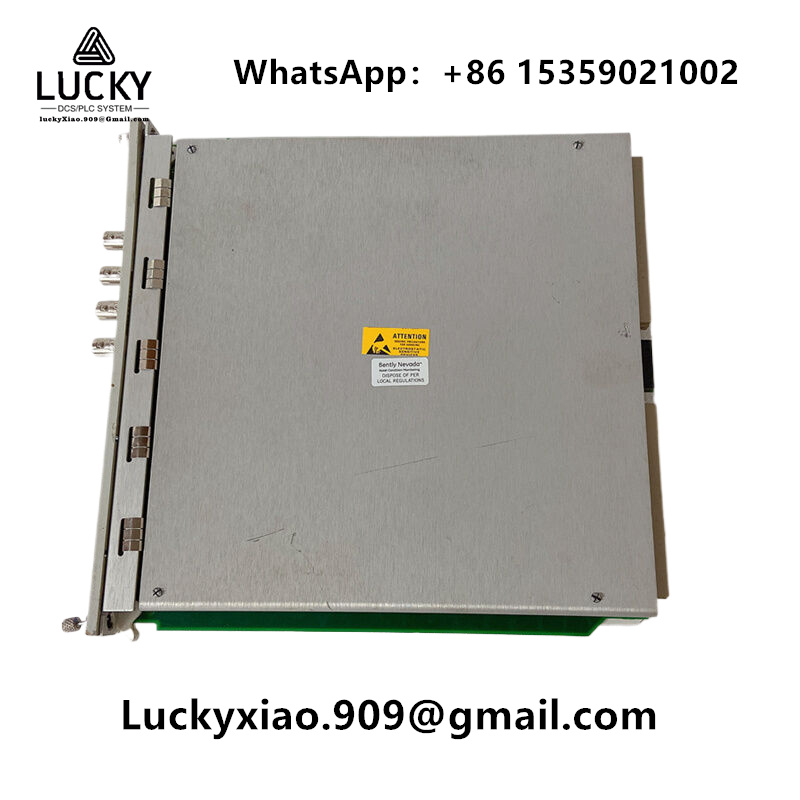

BENTLY 3500/44M 176449-03 轴向位移监测器

BENTLY 3500/44M 176449-03 轴向位移监测器

产品说明

• 名称：Bently Nevada 3500/44M 176449-03 轴向位移监测器（Thrust Position Monitor）
• 核心功能：
  专用于监测旋转机械转子轴向位移（Thrust Position），通过处理双通道电涡流传感器信号，实现：
  • 实时轴位移量监测（µm/mils）
  • 正向/负向位移超限报警与危险跳闸保护
  • 传感器健康状态诊断
  • 动态间隙电压输出
• 角色：
  作为 3500 机械保护系统的核心监测模块，插入框架槽位（Slot 2~12），与RIM（框架接口模块）协同工作，防止推力轴承磨损导致的设备损毁。

产品参数

测量性能

1. 传感器兼容性：
   • 电涡流传感器：BN 3300 XL 8mm, 5mm, 11mm 系列
   • 输入信号：-2V 至 -18V DC（间隙电压），线性对应位移量
2. 测量范围：
   • 标准量程：0~2.5mm / 0~100 mils（满量程可编程）
   • 精度：±1% FS（满量程）或 ±5µm（取较大值）
3. 报警响应：
   • 报警延时：1~60秒可调（防误报）
   • 危险跳闸响应：<20 ms（硬逻辑）
4. 通道配置：
   双通道独立测量（Ch A/B），支持 2oo2（二选二）表决逻辑。

继电器输出

• 每模块最多4个继电器（具体以配置代码 -03 为准）
• 可编程逻辑：
  • 正向位移报警/危险（+方向）
  • 负向位移报警/危险（-方向）
  • 传感器故障（断线/短路）
  • 模块故障

通信与接口

• 背板通信：实时传输位移值、报警状态至RIM
• 模拟输出：4~20mA（对应位移量程，可编程）
• 缓冲输出：原始间隙电压信号（BNC接口，用于示波器诊断）

产品规格

1. 物理规格：
   • 尺寸：标准3500模块（320mm × 20mm × 196mm）
   • 槽位：单槽位（Slot 2~12）
2. 环境规格：
   • 工作温度：-30°C 至 +65°C
   • 认证：ATEX/IECEx（气体/粉尘防爆），SIL 2（IEC 61508）。
3. 电气规格：
   • 供电：+24V DC（机架电源）
   • 功耗：≤ 5W

系列与型号解析

• 系列归属：
  Bently Nevada 3500 系列 → 44M 轴向位移监测子系列
• 型号后缀：
  • 176449：硬件版本号（优化信号处理算法）
  • -03：配置代码，通常表示：
    • 4个SPDT继电器
    • 双通道独立测量
    • 支持动态补偿（温度漂移抑制）

核心特征

1. 双通道冗余设计：
   支持 2oo2 表决逻辑（需双传感器），防止单点失效误跳闸。
2. 动态温度补偿：
   自动修正传感器温漂误差，提升长期稳定性。
3. OK 电压监测：
   实时检测传感器健康状态（-2V 至 -18V 范围判断）。
4. 报警旁路功能：
   允许维护时手动屏蔽报警（通过软件/面板按键）。
5. 相位差报警（高级功能）：
   检测双传感器安装相位偏差（需键相信号支持）。

功能与作用

1. 推力轴承保护：
   监测转子轴向窜动，防止推力瓦烧毁或叶轮摩擦。
2. 联锁控制：
   触发跳闸信号（Danger输出）停运设备，避免灾难性故障。
3. 磨损趋势监测：
   通过位移量趋势预测轴承寿命，指导计划维修。
4. 安装校验：
   静态间隙电压输出用于传感器零位标定。

应用领域

典型场景

1. 蒸汽轮机/燃气轮机：
   监测转子热膨胀与推力轴承间隙，防止动静摩擦。
2. 离心压缩机：
   保护叶轮免受轴向力冲击（喘振工况）。
3. 水轮发电机组：
   监控轴向水推力波动。
4. 齿轮箱系统：
   检测斜齿轮轴向负载异常。

行业应用

系统集成

• 关联模块：
  • 3500/25 键相模块：为相位差报警提供参考
  • 3500/22 RIM：传输报警信号至ESD系统
  • 3300 XL 探头：8mm 标准探头（±2.5mm量程）
• 软件平台：
  配置与诊断通过 System 1™ 完成，支持：
  • 实时趋势分析
  • 跳闸事件记录（SOE）
  • 传感器健康报告
