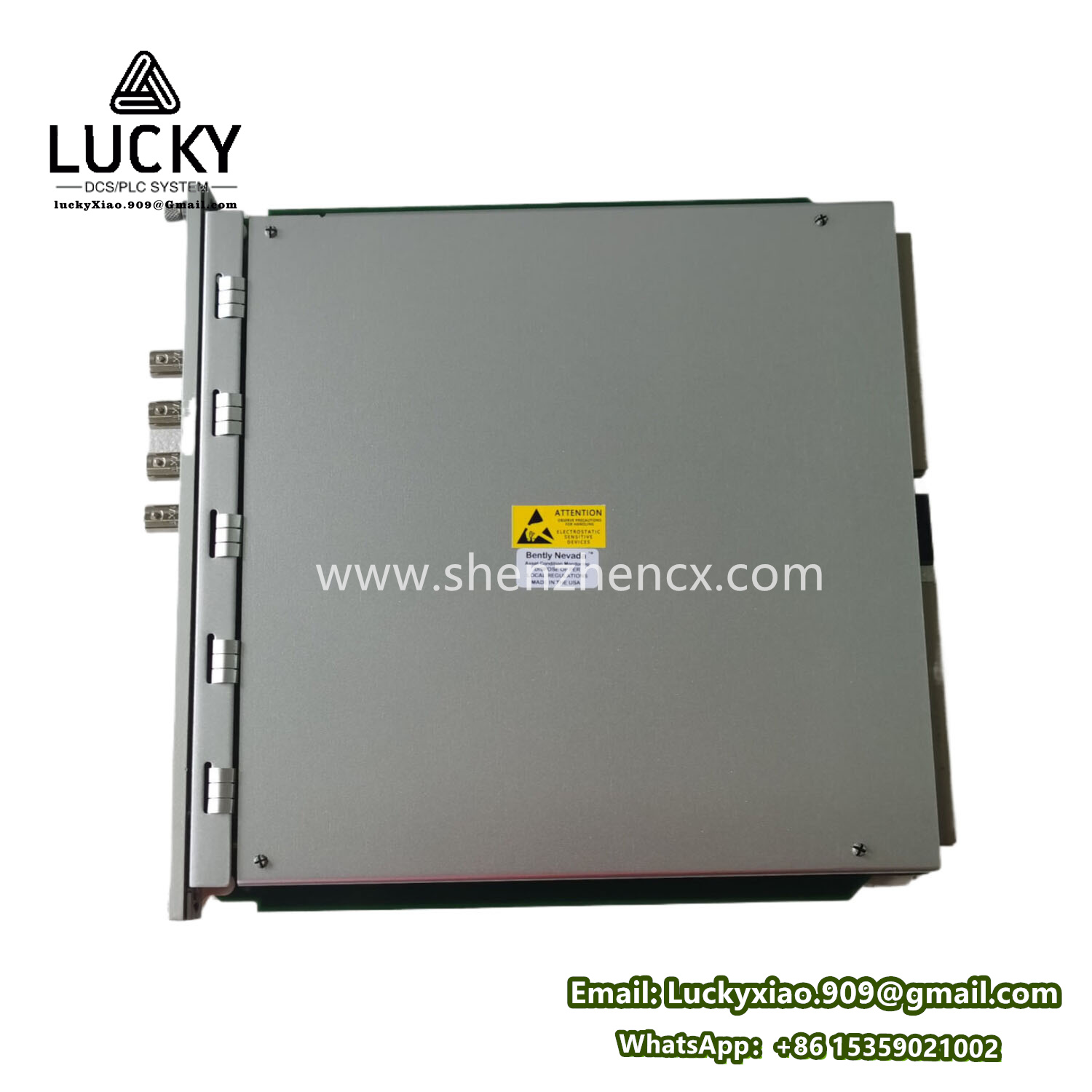

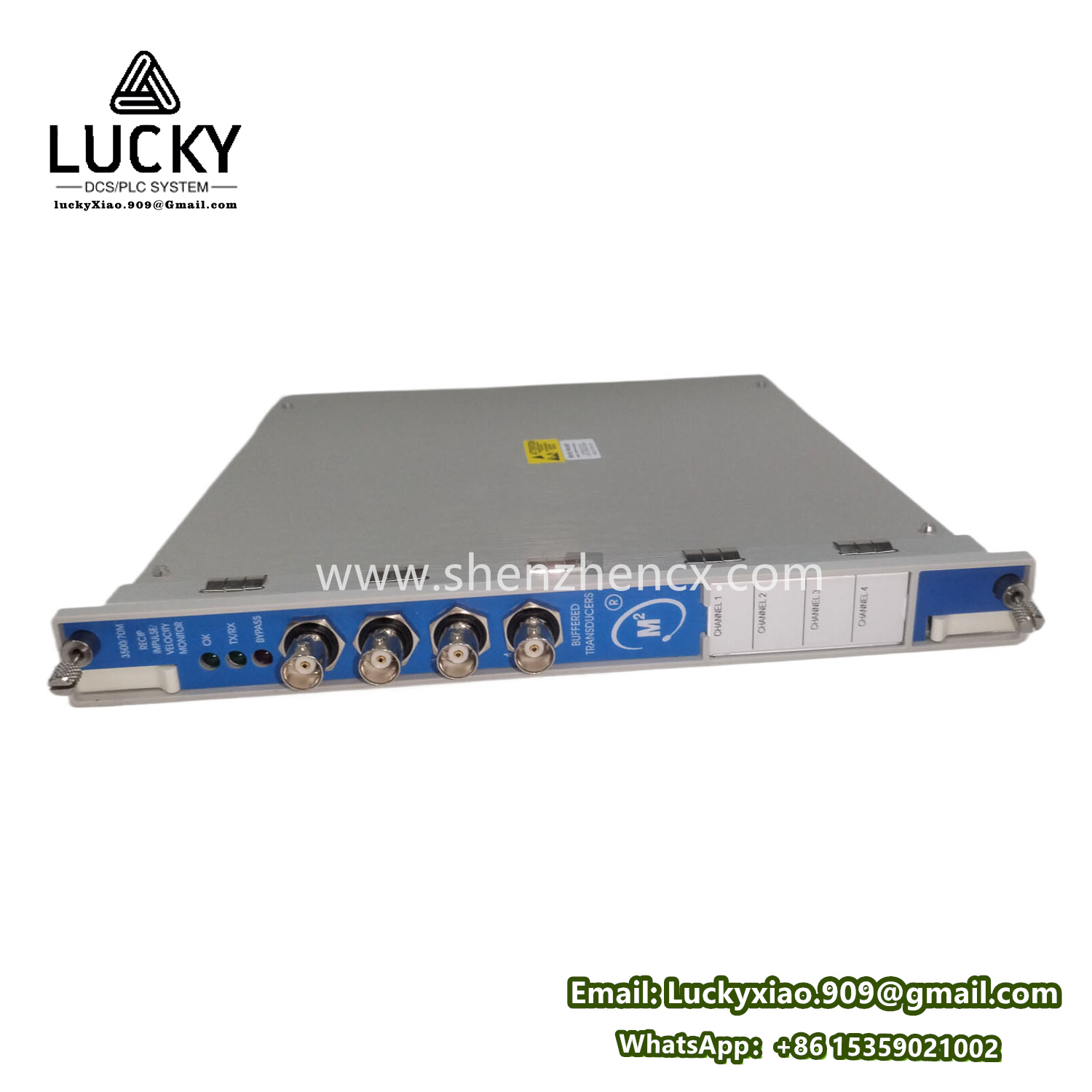

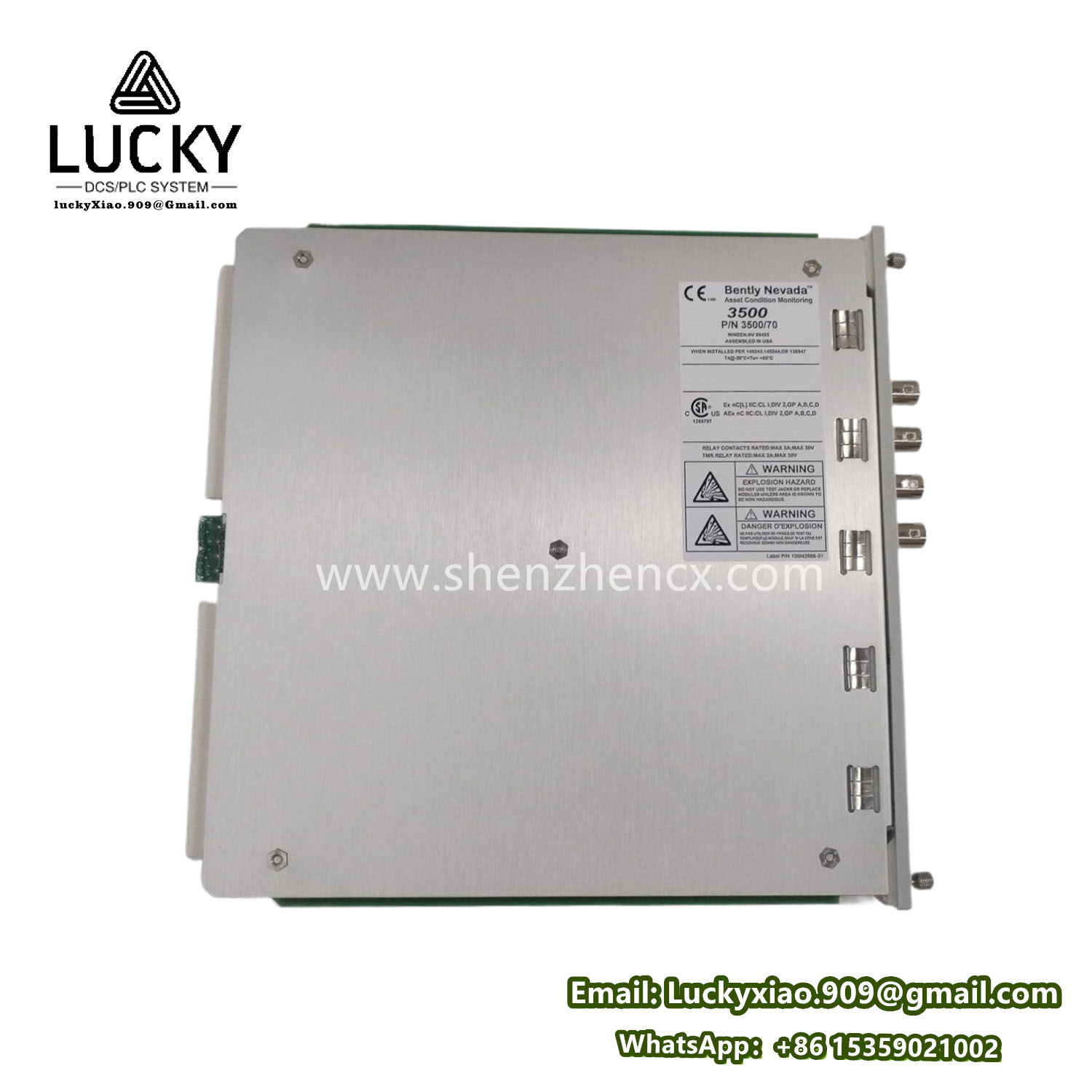

BENTLY 3500/70M 140734-09 速度监测器模块

BENTLY 3500/70M 140734-09 速度监测器模块

产品说明

• 名称：Bently Nevada 3500/70M 140734-09 速度监测器模块
• 核心功能：
  专用于旋转机械的轴转速（RPM）测量与保护，通过处理霍尔效应传感器（Hall Effect Sensor） 或磁阻式传感器（Variable Reluctance Sensor - VRS） 的信号，实现：
  • 实时转速监测（RPM值显示）
  • 超速（Overspeed）/ 欠速（Underspeed）报警与危险跳闸保护
  • 零转速（Zero Speed）检测
  • 转速变化率（Rate-of-Change）报警
• 角色：
  作为 Bently Nevada 3500 机械保护系统 中的独立监测器模块，插入3500框架槽位（非Slot 1），与框架接口模块（RIM，如3500/22）协同工作。

产品参数

测量性能

1. 输入信号兼容性：
   • 霍尔效应传感器（如Bently Nevada 330525）：
     • 输入电压范围：5–30 V DC
     • 方波频率范围：0.5 Hz 至 20 kHz（对应转速范围：30 RPM 至 1,200,000 RPM）
   • 磁阻式传感器（VRS）：
     • 正弦波/脉冲输入，需配合前置器（如3300 Proximitor）
2. 测量精度：
   ±1 RPM 或 ±0.1%（取较大值）
3. 报警响应时间：
   超速/欠速报警延迟可编程（默认<100 ms），危险跳闸延迟<20 ms。
4. 动态范围：
   支持转速比 >1000:1（例如：10 RPM 至 10,000 RPM）。

继电器输出

• 通道配置：
  每模块提供最多4个独立继电器（需根据具体后缀配置确认）。
• 继电器逻辑：
  可编程为响应：
  • 超速（Overspeed）
  • 欠速（Underspeed）
  • 零转速（Zero Speed）
  • 传感器故障（Sensor Fail）
  • 模块故障（Module Fail）

通信与接口

• 背板通信：
  通过3500背板与RIM模块交换数据（转速值、报警状态、诊断信息）。
• 缓冲输出：
  提供原始传感器信号缓冲输出（用于诊断或录波）。

产品规格

1. 物理规格：
   • 尺寸：标准3500模块（320mm × 20mm × 196mm）
   • 槽位占用：单槽位（可安装于Slot 2至Slot 12）
2. 环境适应性：
   • 工作温度：-30°C 至 +65°C
   • 防护等级：符合 IP20（机架安装，需置于控制柜内）
   • 认证：ATEX/IECEx（II 3G Ex nA IIC T4 Gc），SIL 2（IEC 61508）。
3. 电源需求：
   +24 V DC（由3500机架电源模块统一供电，功耗≈5W）。

系列与型号解析

• 系列归属：
  Bently Nevada 3500 系列机械保护系统 → 70M 子系列转速监测模块。
• 型号后缀含义：
  • 140734：代表硬件版本号（含特定电路设计与固件）。
  • -09：配置代码，通常表示：
    • 继电器数量（如4个SPDT继电器）
    • 输入类型（兼容Hall/VRS）
    • 固件功能集（如支持零转速检测）。
      （需查阅手册确认精确配置）

核心特征

1. 超低速测量能力：
   支持低至 0.5 Hz (30 RPM) 的转速监测，适用于大型低速设备（如球磨机、水轮机）。
2. 多重保护逻辑：
   可设置多级报警（Alert/Danger）、转速变化率报警、零转速联锁。
3. 高抗干扰性：
   内置信号调理电路，抑制电气噪声（适用于电厂、矿山等恶劣环境）。
4. 全面诊断功能：
   实时监测传感器健康状态（断路/短路）、模块自检、信号质量诊断。
5. 无缝集成：
   与 System 1™ 软件联动，实现远程监控、趋势分析、事件记录。

功能与作用

1. 实时转速监控：
   提供4–20mA模拟量输出或数字通信值送至DCS/PLC。
2. 机械保护：
   触发紧急停机（ESD） 防止设备超速飞车或低速喘振。
3. 过程联锁：
   基于转速启停辅助设备（如润滑油泵、盘车装置）。
4. 零转速保护：
   确保旋转设备完全停止后进行维护（如锁定转子）。
5. 传感器健康管理：
   减少误跳闸，提升系统可靠性。

应用领域

典型场景

1. 超速保护：
   汽轮机、燃气轮机、压缩机、高速泵的最后一层机械保护。
2. 低速设备监控：
   水轮机、球磨机、破碎机、大型风机。
3. 零转速联锁：
   输送带、大型齿轮箱、船舶推进系统。
4. 过程控制：
   根据转速启停润滑系统、冷却风扇。

行业应用

• 电力：燃机/汽轮机超速保护、水轮机转速监测
• 油气：压缩机防喘振、透平超速跳闸
• 矿山：球磨机、破碎机转速保护
• 冶金：轧机主传动速度监控
• 船舶：主机、推进器零转速联锁
